电阻是我们最为熟悉的器件之一，我们通常看到电阻的符号如图2-20所示。

图2-20　电阻的符号　

电阻阻值的定义为电压与电流之比，也就是 R=U I。不过，这个只 是电阻的定义式，对于理想电阻来说，其阻值并不会随着电压与电流的 变化而改变，而是一个恒定的值，由电阻的物理特性决定。

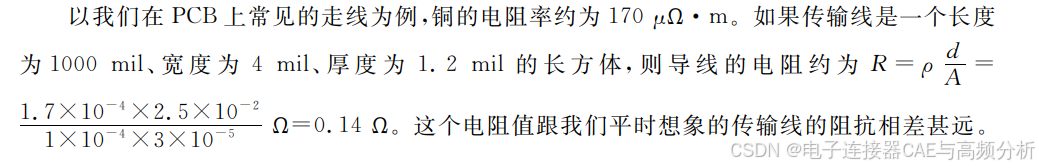

以横截面积不变的导线为例，其电阻大小为：

其中，ρ为导线的电阻率，单位是Ω·m；d为导线的长度，单位是m；A为导线的横截面积，单 位是m^2(平方米)。

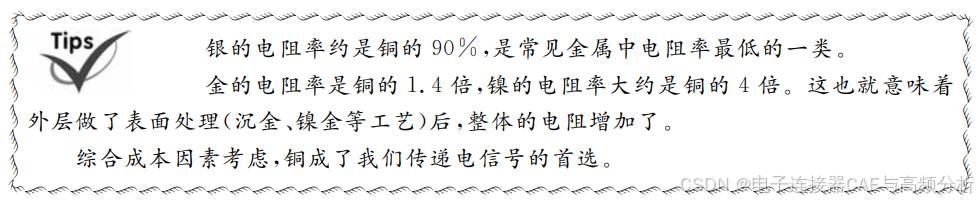

在式（2-1）中，我们对电阻有一个直观的了解：导线的电阻率越大，电阻越大；导线越长，电 阻越大；导线越细，电阻越大。

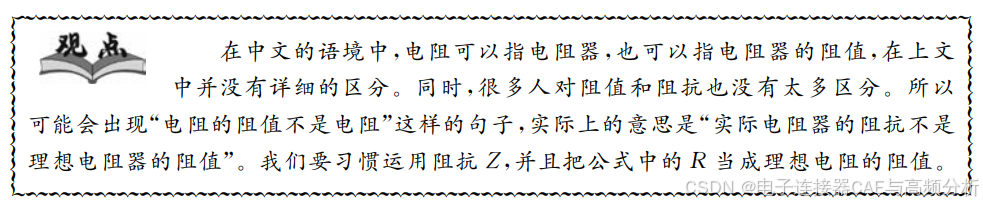

的确，在做高速设计时，我们通常不再用“电阻”这个词，而用的是“阻抗”，阻抗并不等同于 电阻，只是对于理想电阻来说，其阻抗Z刚好等于电阻R。很多刚接触阻抗Z这一概念的人 容易将其跟电阻搞混，在这里需要记住，唯一衡量其大小的方式还是欧姆定理，即 Z=U/I。

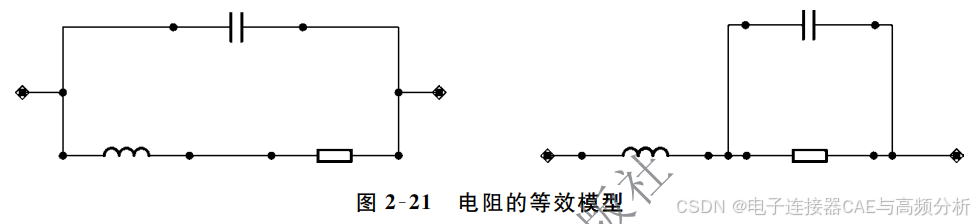

那么真实电阻器的阻抗到底是什么呢？ 我们首先要看看电阻到底是什么。图2-21所示 为电阻的等效模型

从等效模型中我们就可以看出，电阻只是电阻阻抗的一部分，它还有一个串联的电感和一个并联 的电容。

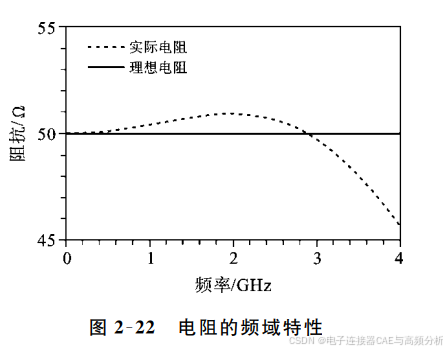

图2-22所示，理想电阻与实际电阻的阻抗特 性从频域上可以很明显地看到区别。在低频，尤其 是直流电源时，可以认为其是一个集总电路，实际电阻的阻抗呈现出理想电阻的阻抗的特性。到了 一定的频率后，就呈现一个分布参数电路的特征了，其阻抗会先后呈现出电感的特性以及电容的 特性。

阻抗在什么频率开始变化，变化的范围是多大，这些由电阻器的寄生电感和寄生电容决定。而寄生参数的大小，则由电阻器的结构决定，线圈电阻的寄生电感必然会比较大，贴片电阻的寄生电感则会比较小。

上面这一段话，对于电容与电感来说，也是一样的。

在这一节里，大家只需了解电阻跟电阻率，物体的几何形状呈某种趋势即可。实际电阻的模型，在数字信号的工程实践中很少会用到，即使用到，通常也是在GHz级别以内，这时将电 阻器当作一个理想电阻即可。
