介电常数、等效介电常数

电容的大小和导体周围介质的特性有关。如果当两个导体周围填充的介质为空气时，电容为 $C_{air}$ ，把空气换成另外一种介质后两导体间电容变为 $C_{sub}$ ，那么这种新的介质的介电常数为：

εr = $C_{sub}$ / $C_{air}$

通常所说的介质的介电常数实际上是一种相对介电常数，习惯上使用下标r表示，这一参数没有单位，表征的是与空气相比这种介质会使电容量改变多少。所有的介质都使用相对介电常数来表示这种特性，因此常常省略“相对”一词，简称为“介电常数”。如果一种介质的介电常数为4，说明相对于空气来说，换上这种介质后会使导体间电容增加到原来的4倍。介电常数是一个非常有用的概念，和信号完整性中很多重要的参数都有关，比如传输线的特性阻抗、延时等。

介电常数是物质本身的固有特性，和物质的大小形状无关，但和介质的组成成分有关。

加工PCB常用的板材一般都是玻璃纤维编织结构和树脂混合压制而成的，玻璃纤维和树脂的介电常数不同，因此，板材所表现出来的介电常数实际上是这两种介质的某种平均后的结果，板材介电常数的大小与树脂和玻璃纤维含量的比例有关。

PCB加工过程中使用的板材分PP和Core两种，Core是已经固化的两面为铜箔的板材，加工PCB时Core中树脂和玻璃纤维的相对含量稳定，因此介电常数也相对稳定。PP（半固化片）在加工PCB过程中树脂会因高温融化，压合过程中树脂含量可能变化，所以PCB加工完成后PP的介电常数与加工过程有关。

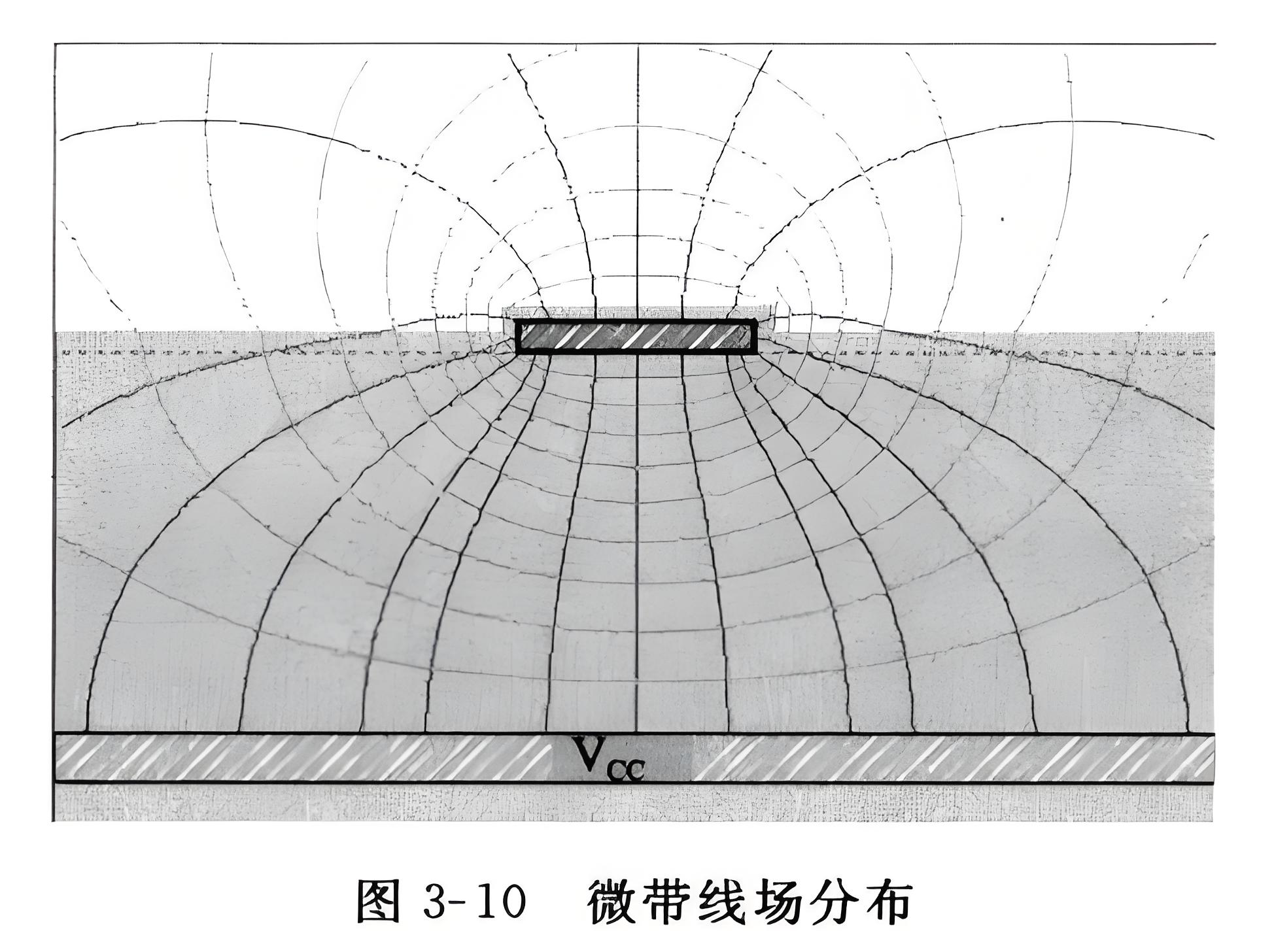

导体周围填充的是均匀介质时，导体感受到的介电常数即为介质的介电常数。若周围填充的介质是非均匀的，则导体感受到的介电常数与两种介质的特性都有关，此时可使用等效介电常数ε_eff。例如，PCB上的表层走线，一边为空气，另一边为PCB板材，电力线部分分布在空气中，部分分布在板材中。因此，表层走线“感受”到的介电常数为空气和板材介电常数的某种平均值。由于空气的介电常数为1，小于板材的介电常数，所以表层走线“感受”到的等效介电常数小于板材的介电常数。假设走线为50Ω阻抗控制，线宽为6mil，介质介电常数为4.4，则走线“感受”到的等效介电常数为3.44。很难用近似公式准确估计等效介电常数的数值，最好使用场求解器来计算，很多场求解器都能准确得出等效介电常数。
