嵌入式——基于HAL库和中断的LED流水灯

 一、开发环境搭建

1.安装jdk

以下是jdk的下载链接

Java Downloads | Oracle

2.安装stm32CubeMX

stm32CubeMX的下载地址

https://www.st.com/en/development-tools/stm32cubemx.html

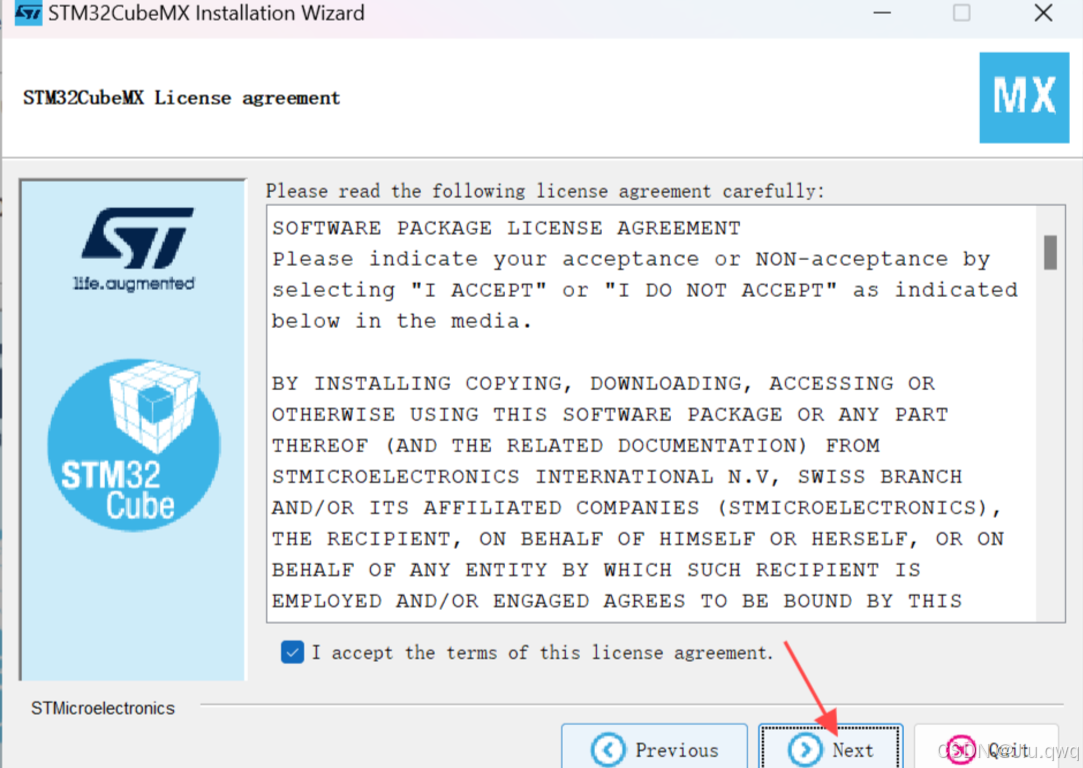

下载后一直点击next即可完成安装

二、利用HAL库完成led灯的相关实验

1.stm32CubeMX新建工程

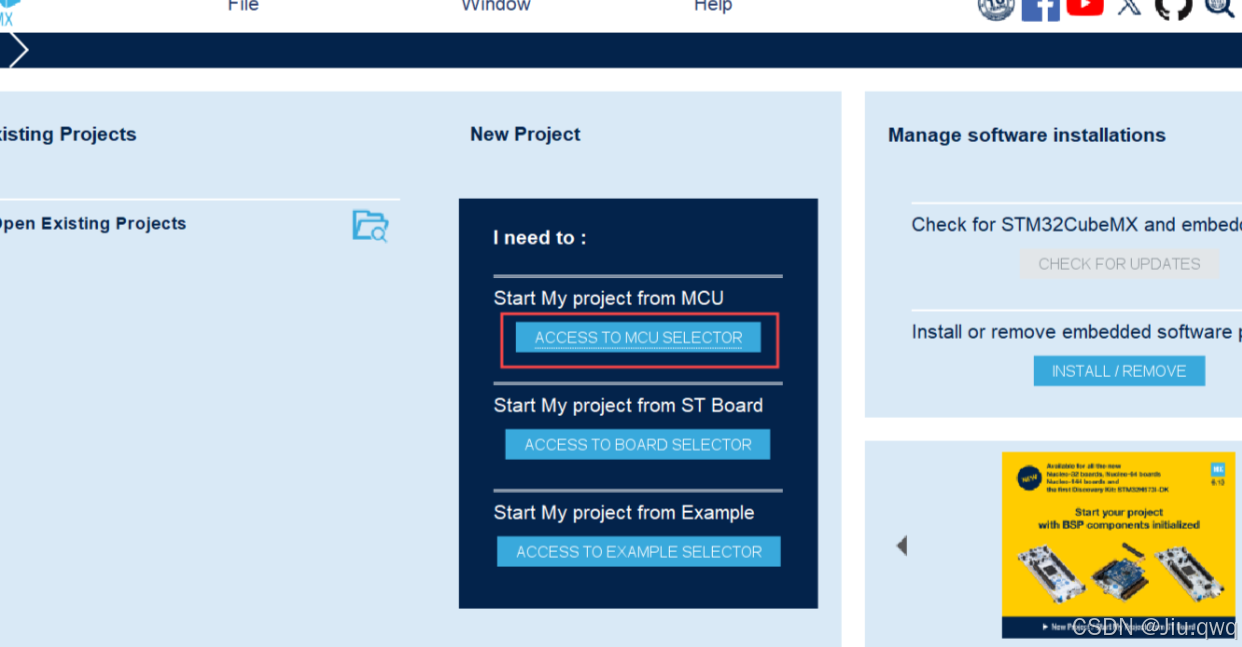

a.打开stm32CubeMX，点击：“ACCESS TO MCU SELECTOR”

b.选择你所需要使用单片机型号并创建项目

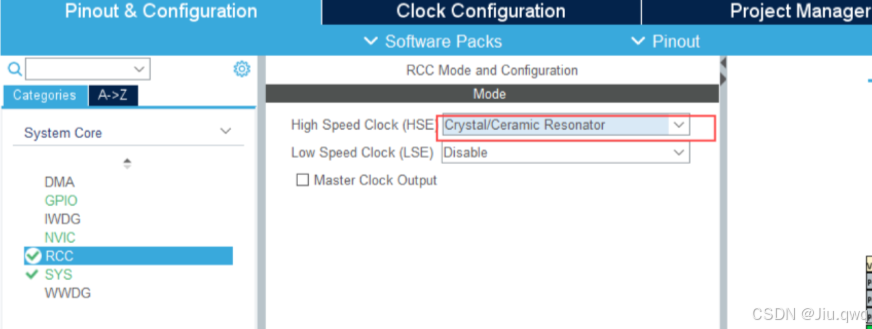

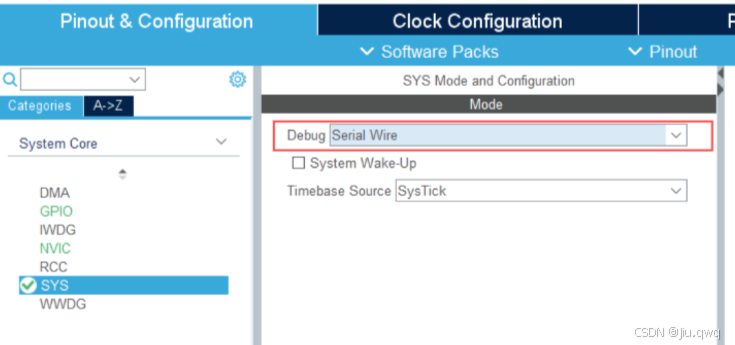

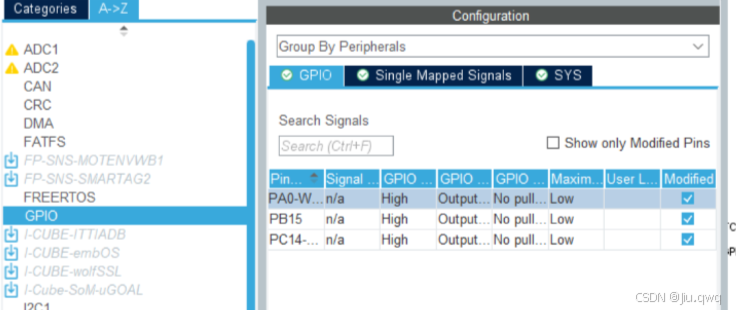

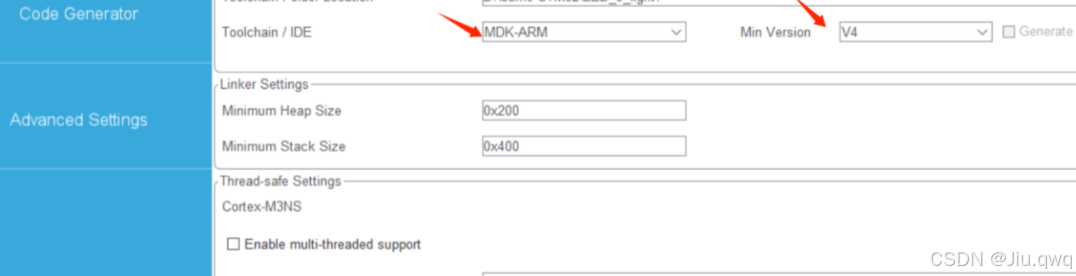

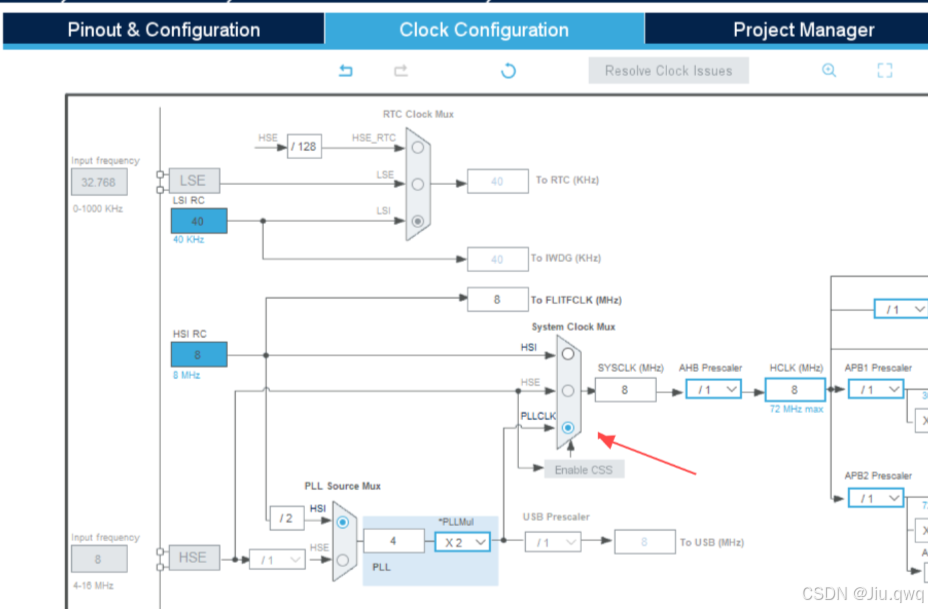

c.如图，完成以下项目的配置

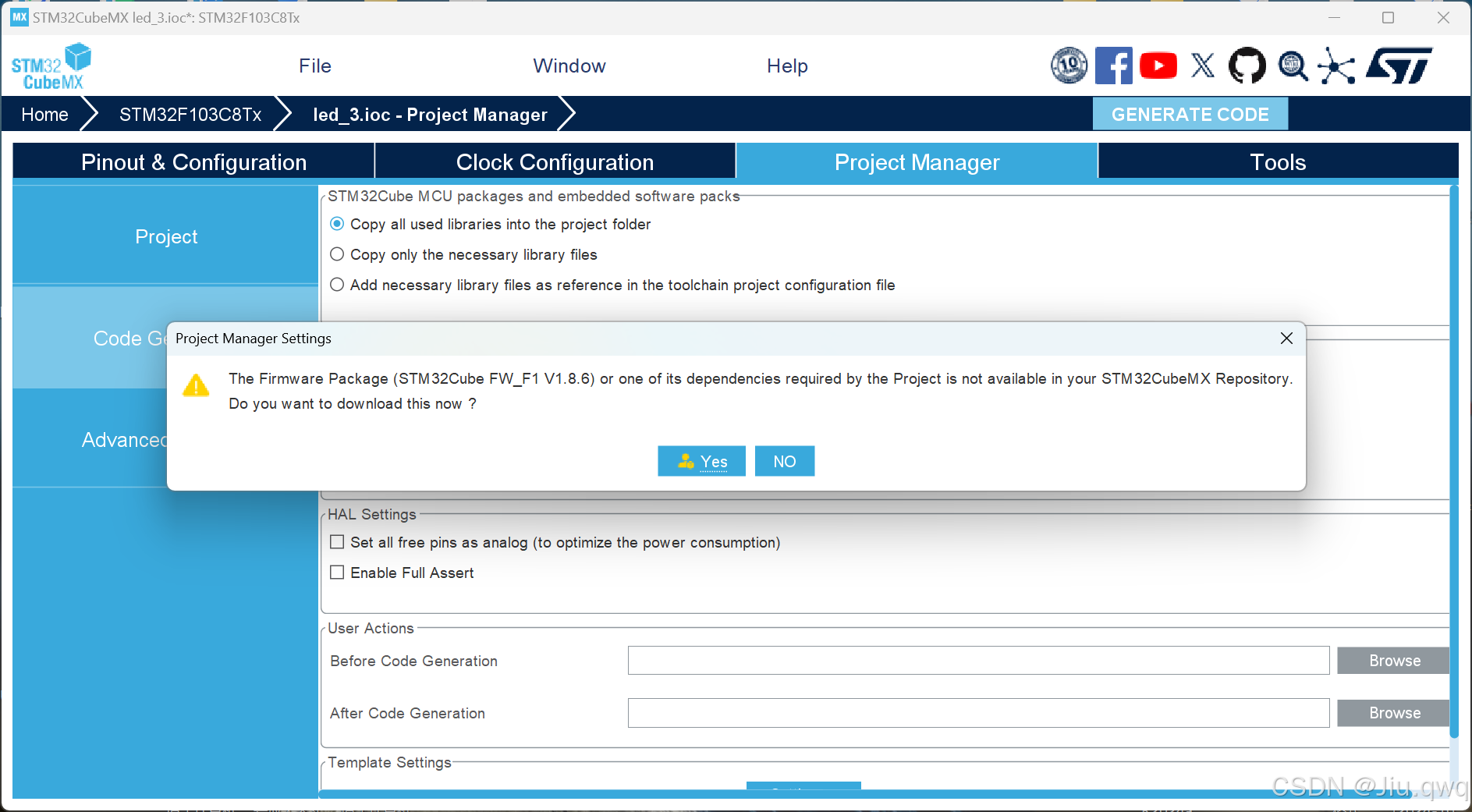

d.此时，可能会遇到未创建邮箱的问题

根据指引创建好后，完成工程的创建

2.keil编写相关的运行代码

在main函数上方写入中断函数

    void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin){
      if(GPIO_Pin == SWITCH_Pin){
        //获取B5的电位
        GPIO_PinState pinState = HAL_GPIO_ReadPin(SWITCH_GPIO_Port,SWITCH_Pin);

        //低电位
        if(pinState==GPIO_PIN_RESET)
        HAL_GPIO_WritePin(LED_A4_GPIO_Port,LED_A4_Pin,GPIO_PIN_RESET);//把A4变为低电位
        //高电位
        else
            HAL_GPIO_WritePin(LED_A4_GPIO_Port,LED_A4_Pin,GPIO_PIN_SET);//把A4变为高电位
        }
    }

烧录后结果演示如下

三、Proteus仿真演示

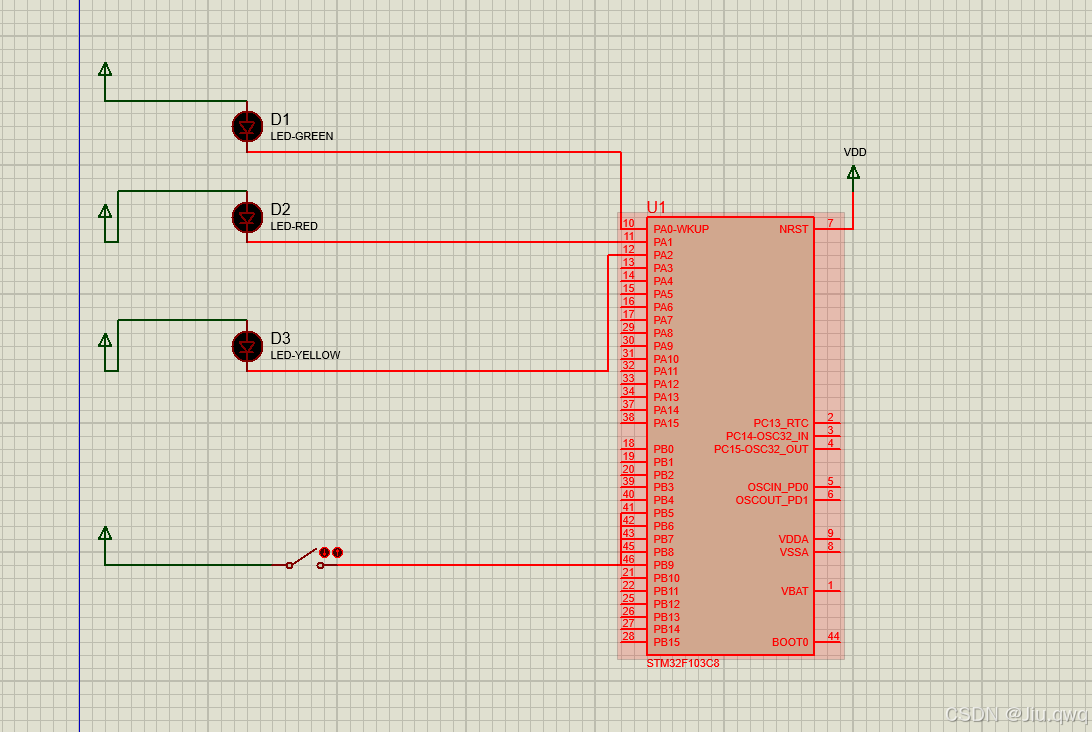

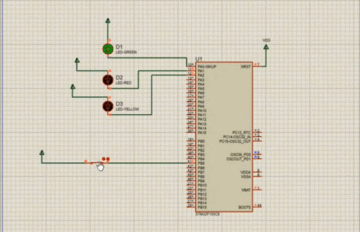

1.新建工程，并按以下配置

2.进行仿真测试

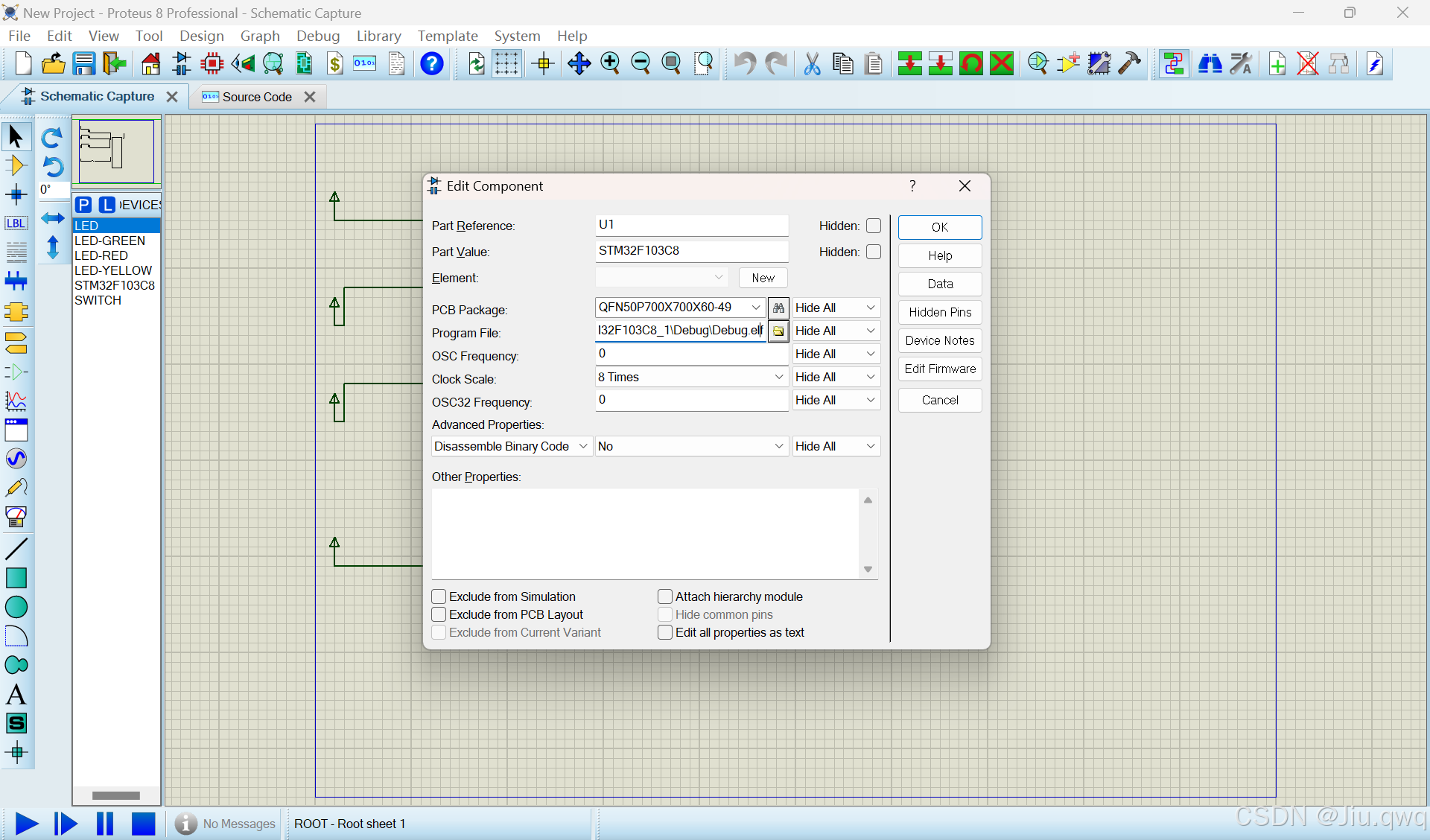

a.右键单片机，选择对应的stm32CubeMX文件

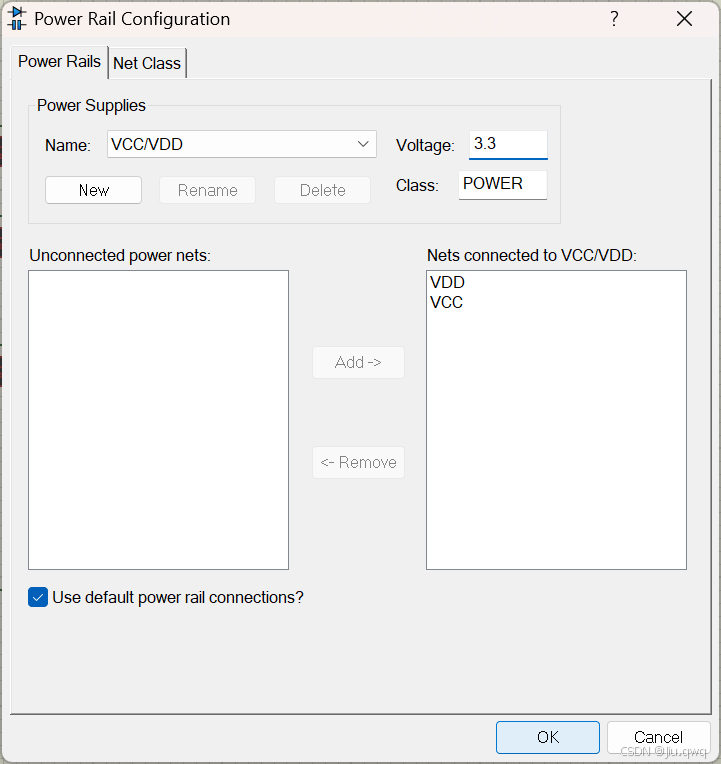

b.配置供电网

c.点击左下角开始运行

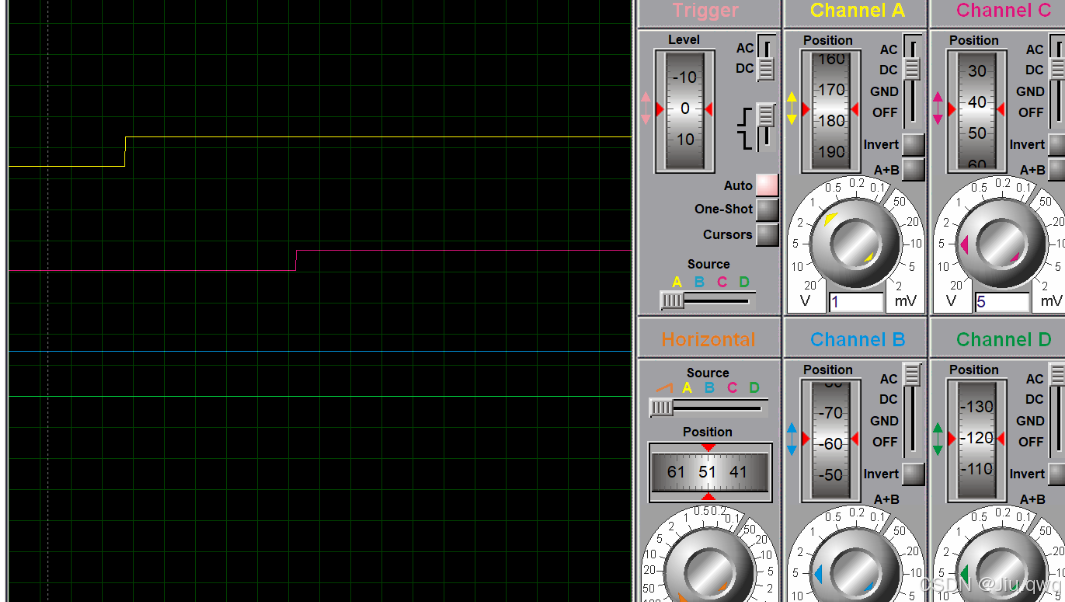

d.示波器波形如下
