嵌入式小知识2

拉电流和灌电流

想象一下你的单片机（或者其他芯片）的引脚（Pin）是一个水龙头。

1. 拉电流 (Source Current):

   • 动作： 你把这个引脚设置成高电平（比如输出 3.3V）。

   • 比喻： 就像你打开了水龙头（拉），水（电流）从这个引脚流出来，流向外面的电路（比如一个 LED 灯，灯的另一端接地）。

   • 总结： “拉” 就是芯片的引脚往外输出电流，像“拉”着外面的设备工作。此时引脚是电源。

2. 灌电流 (Sink Current):

   • 动作： 你把这个引脚设置成低电平（比如输出 0V，也就是接地）。

   • 比喻： 就像你打开了下水道的盖子（灌），外面电路（比如 VCC 接了电阻，再接 LED，灯的另一端接到这个引脚）的水（电流）流进来，通过这个引脚流向芯片内部的“地”（GND）。

   • 总结： “灌” 就是芯片的引脚吸收电流，像“灌”水一样把外面的电流“喝”进去。此时引脚是地。

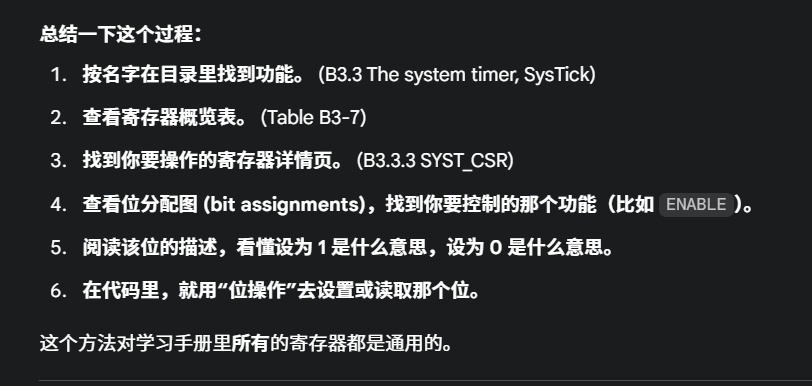

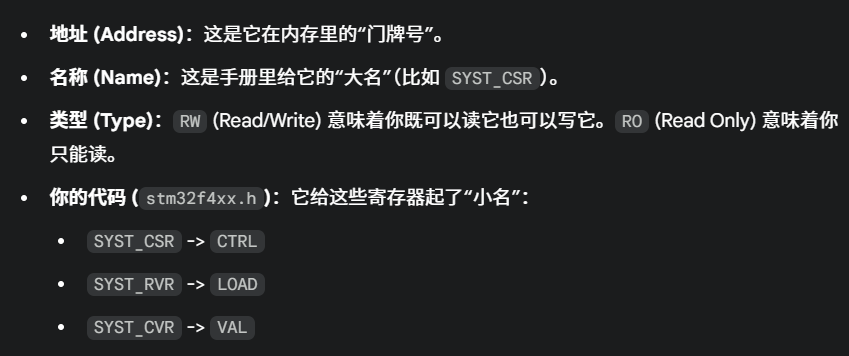

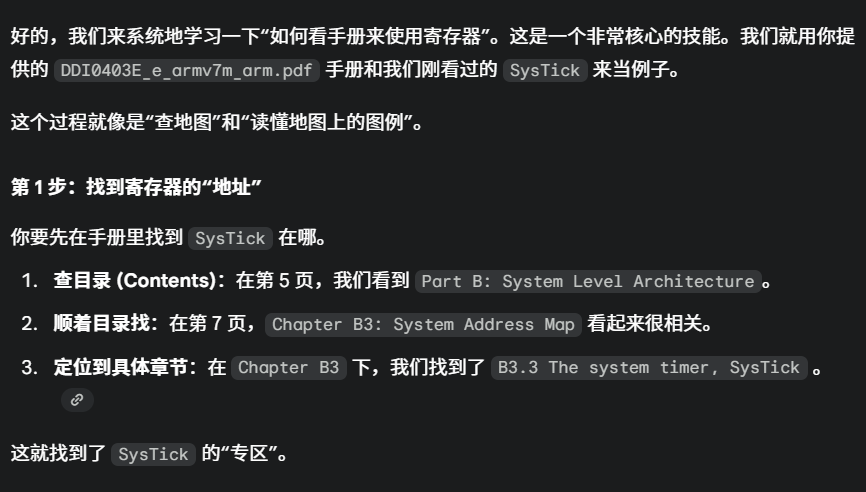

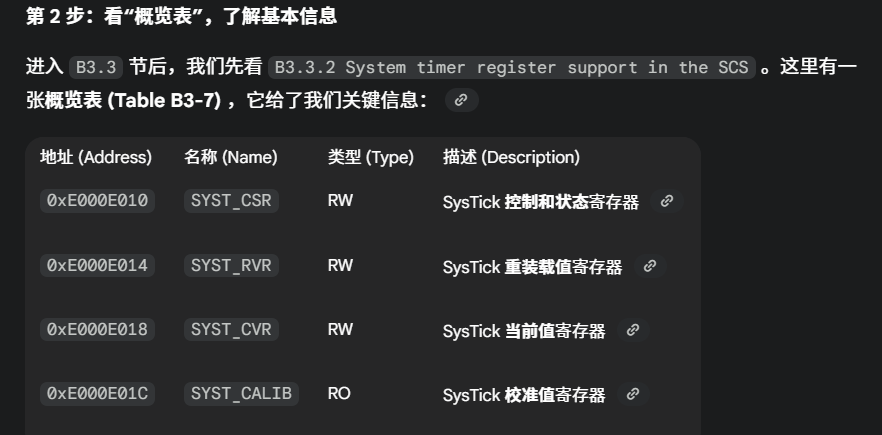

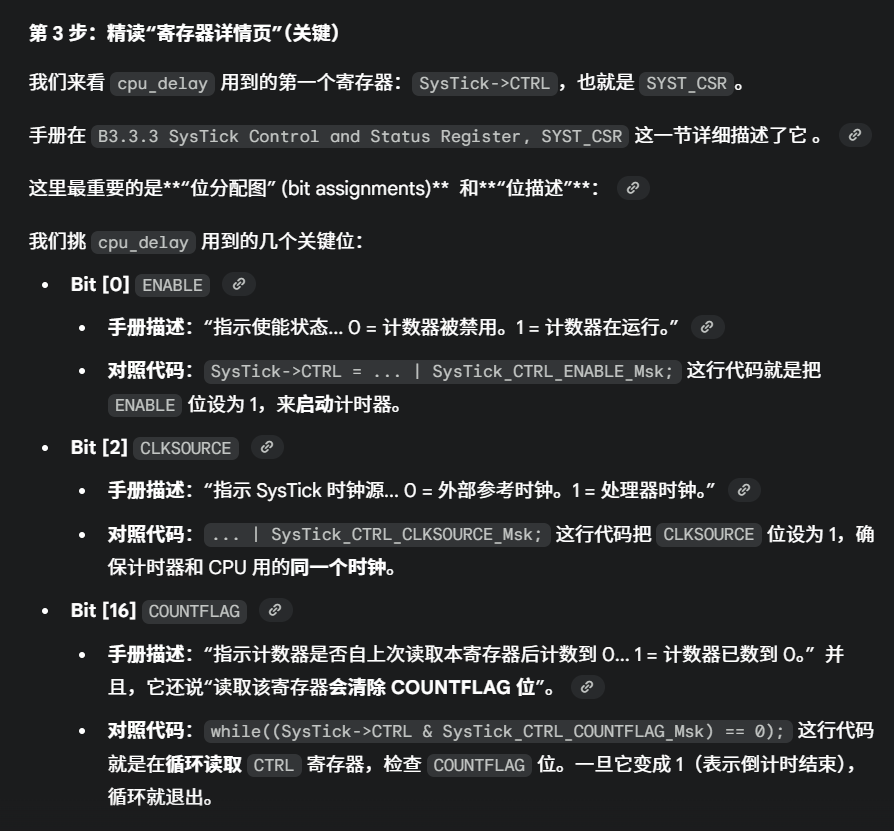

如何读手册

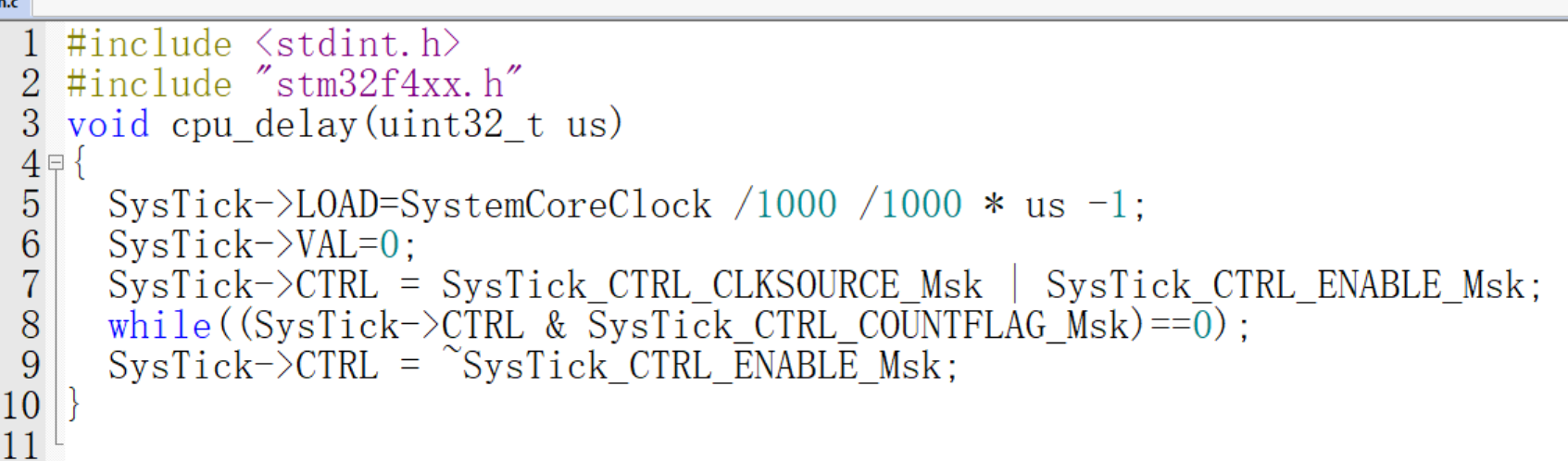

以这段代码为例子。首先要明白systemcoreclock是系统时钟的意思。

提高CPU利用率

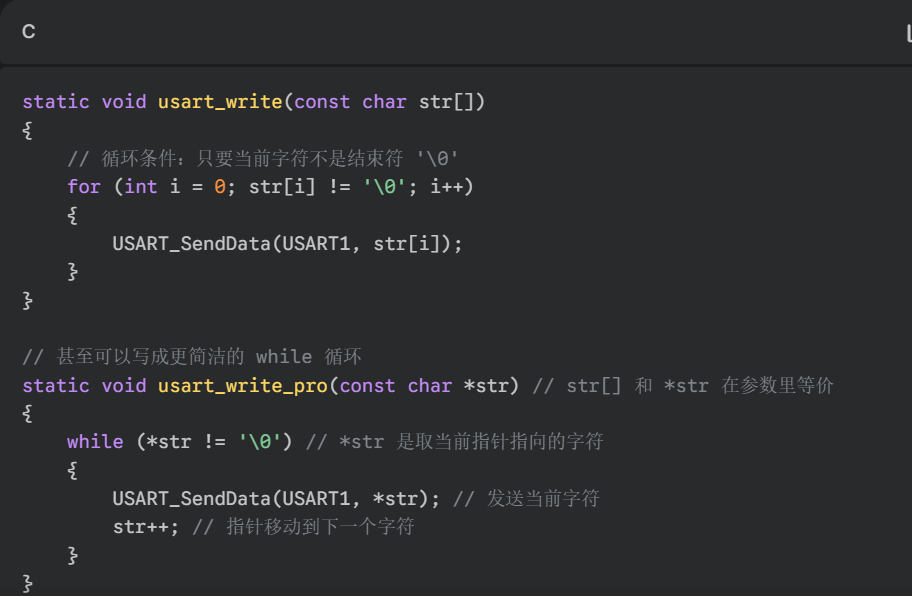

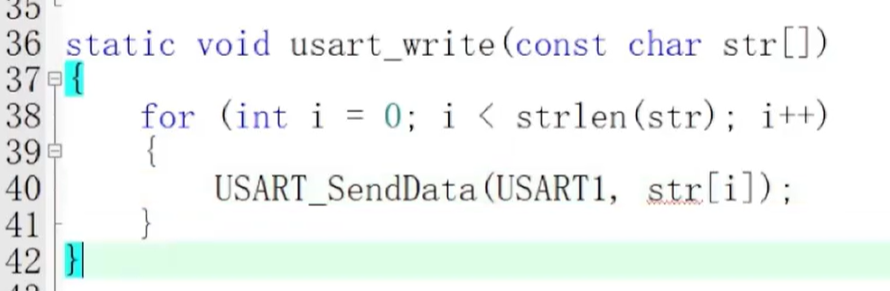

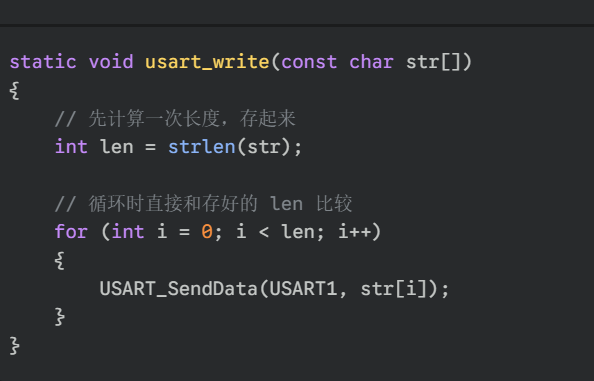

像这个代码就有点问题了，每次都要去计算一次strlen(str)，所以一般推荐

当然，也可以选择别的方法。因为反斜杠0是每一个数组最后一位

串口一般默认使用高电平

所以要给它一个上拉电阻，对应的IO口上。

串口的波特率

一般不要太高的波特率，比如2Mbps，会有很多问题，这个具体可以问问AI。

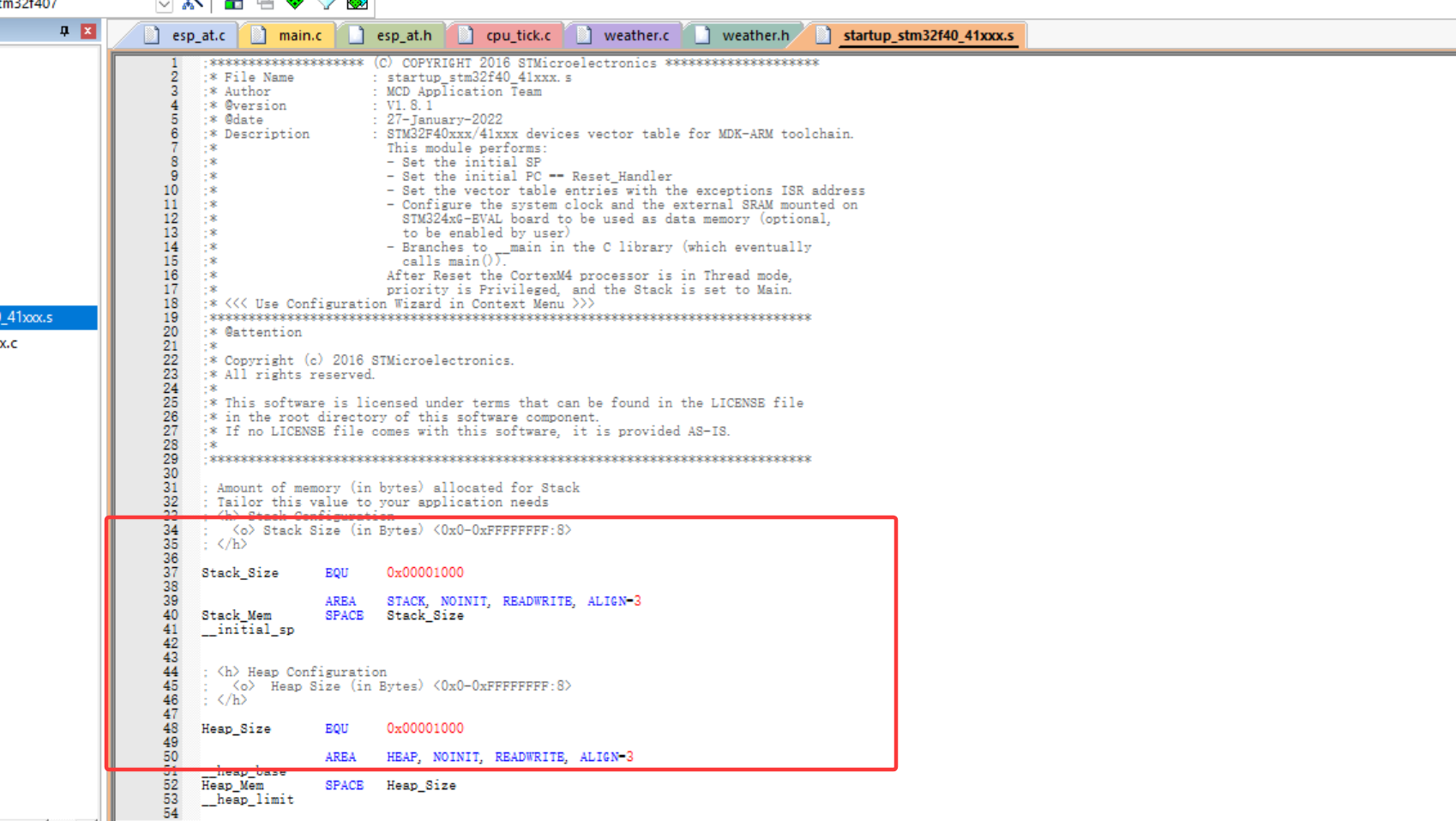

stm32还可以自己修改栈大小

你的工程里一定有一个汇编文件，通常叫 startup_stm32f4xx.s（后缀是 .s）。这个文件负责单片机上电后的第一次初始化。

RAM

STM32（以及大多数单片机）中，RAM（随机存取存储器）就像是一个**“大仓库”**。

当你的程序跑起来时，这个仓库里主要堆放了 4 类东西。理解了这 4 类，你就知道你的 RAM 到底被谁吃掉了。

1. 全局变量区 (Global / Static) —— “钉子户”

2. 栈区 (Stack) —— “临时办事处”

3. 堆区 (Heap) —— “自由租赁区”

这块区域是给程序员手动申请用的。

• 谁在用？

  • malloc()、calloc()、realloc() 这些 C 标准库函数。

  • 某些第三方库（如 cJSON、某些 MQTT 库）内部可能会用到。

• 特点：

  • 如果你代码里从来不写 malloc，这块消耗通常为 0（或者非常小，取决于启动文件里的 Heap_Size 设置）。

  • 注意：有些工程默认 Heap_Size 开了 0x200 (512字节)，如果你不用，可以在启动文件里把它改成 0，省点 RAM。

4. 所谓的“常数” (Const) —— 注意！这通常不占 RAM

• 误区：很多新手以为 const int a = 10; 占 RAM。

• 真相：在 STM32 中，加了 const 修饰的只读变量（尤其是大的数组、字符串常量），编译器通常会把它们扔到 Flash（硬盘） 里，而不是 RAM 里。

• 优化技巧：多用 const！

  • char msg[] = "Hello"; -> 占 RAM（因为你可以修改它）。

  • const char *msg = "Hello"; -> 字符串本体在 Flash，RAM 只占一个指针（4字节）。

如何省 RAM？（优化建议）

1. 大数组尽量别做局部变量：

   • void func() { char buf[1024]; } -> 危险！ 容易爆栈。

   • 改为全局变量 static char buf[1024]; -> 安全，移到了 BSS 区，虽然占总量，但不挤占栈。

2. 字符串加 const：

   • 打印菜单、AT指令字符串，全部加上 const。

3. 调整 Stack 和 Heap：

   • 如果完全不用 malloc，把 Heap_Size 设为 0。

   • Stack_Size 够用就行，不要盲目开太大（除非 RAM 很富裕）。

ESP 自动重连”是指当 Wi-Fi 模块（ESP8266/ESP32）因为路由器断电、信号太弱或干扰导致断网后，如何恢复网络连接的机制。

这通常分为两种情况：一种是 ESP 模块自己偷偷干的（固件自带功能），另一种是 STM32 命令它干的（应用层逻辑）。

我们来详细拆解一下这两种方式，以及推荐你怎么做。

---

方式一：ESP 模块内部的“傻瓜式”自动重连

ESP 的官方 AT 固件里内置了一个功能。只要你曾经连上过一次 Wi-Fi，它就会把账号密码记住（保存在 Flash 里）。

• 机制：一旦断网，ESP 内部的底层代码会不断尝试去连接刚才保存的那个路由器。

• 指令：AT+CWAUTOCONN=<enable>

  • AT+CWAUTOCONN=1：开启自动重连（出厂默认通常是开启的）。

  • AT+CWAUTOCONN=0：关闭。

• 优点：STM32 代码写起来简单。STM32 只需要在开机时发一次连接命令，后面如果断网了，STM32 甚至都不用管，ESP 会自己拼命连。

• 缺点：STM32 失去了控制权。STM32 不知道现在到底连没连上（除非不断查询），如果这时候 STM32 发送 HTTP 请求，必然会报错。

---

方式二：STM32 控制的“智能”重连（强烈推荐）

这是更稳健的做法。STM32 不依赖 ESP 的自动功能，而是通过代码逻辑来监控状态。

核心逻辑是： STM32 充当“监工”，每隔几秒钟问一下 ESP：“你还连着吗？”

1. 如果连着，就正常干活（比如获取天气）。

2. 如果断了，STM32 再次发送 AT+CWJAP 命令让它重新连接。

为什么推荐这种方式？

因为你的代码里实现了 wifi_is_connected() 和 esp_at_http_get()。如果不做判断：

• 假设断网了，ESP 正在尝试内部重连。

• 此时你的 STM32 不知道，还在不停地发 AT+HTTPCLIENT...。

• ESP 会返回 ERROR 或 busy。

• 你的程序可能会卡住，或者得到错误的数据。

RTC

本身就是一个计数器，单片机一般都是32位，而且是无符号类型的，所以计数会非常舒服。当通过VBAT引脚给单片机供电，stm32芯片就可以继续维持其芯片上的一块叫后备区域的地方继续执行。

由于其耗电少，所以一般是可以由纽扣电池为其供电。一般都是低速外部时钟提供时钟信号。

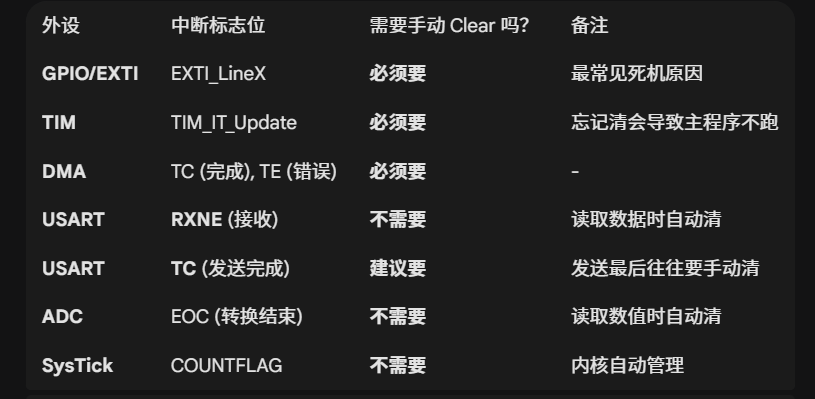

中断清除

就比如这个EXTI_ClearITPendingBit(EXTI_LineX);

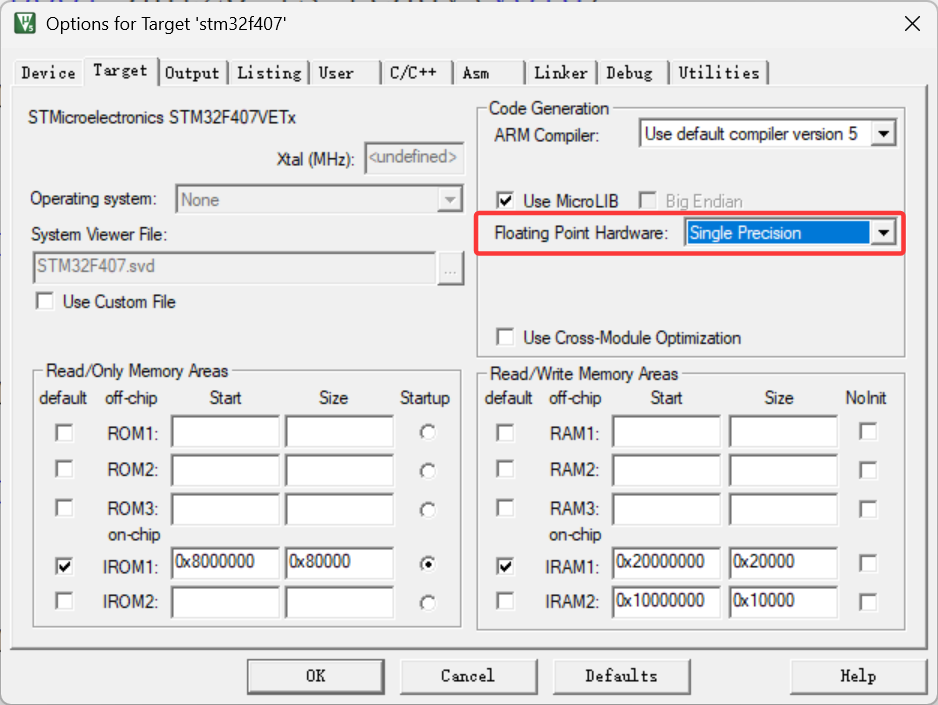

FPU

有这个就说明了打开了FPU了。

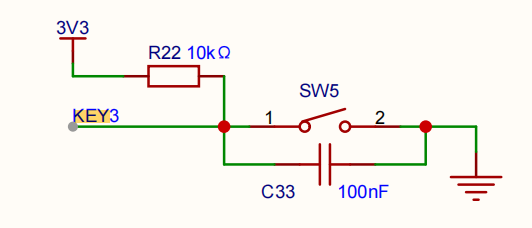

电容消抖

如何理解呢？

就是电容它要么吸收电流要么放出电流，不会同时进行。

当打开开关的时候，电容一直吃电流，直到满了，这个时候打开开关，吃的电流就全部往外吐了。吐给gnd，速度非常快。虽然会有抖动，但是抖动的时间，就比如时关时开，但是这个时间太短了，无法把电容充满电，也就无法让KEY3这个端口读到高电平。

我们拆解一下这“精彩的一瞬”：

1. 动作： 你按下按键，电容里的电瞬间吐光了（变成 0V）。

2. 抖动发生： 0.1毫秒后，金属片因为弹性**“意外断开”**了一下（电路变成了充电状态）。

3. 电容的反应：

   • 这时候，电源 (3.3V) 确实想赶紧给电容“喂饭”（充电）。

   • 但是！ 因为有一个 10kΩ 的大电阻 (R22) 卡在中间，喂饭的速度太慢了！

   • 抖动只持续了极短的时间（比如 0.1ms）。

   • 在这 0.1ms 里，电容只来得及“吃”进一口饭，电压可能才从 0V 涨到 0.1V。

4. 结果：

   • 对于单片机 (KEY3) 来说，0.1V 依然算作 低电平。

   • 单片机根本没发现中间断开过。它觉得你一直按得死死的。

电容就是一个“反应迟钝的仓库”。

• 放电快（因为没电阻挡着，直接吐给GND）。

• 充电慢（因为有 10kΩ 电阻挡着）。

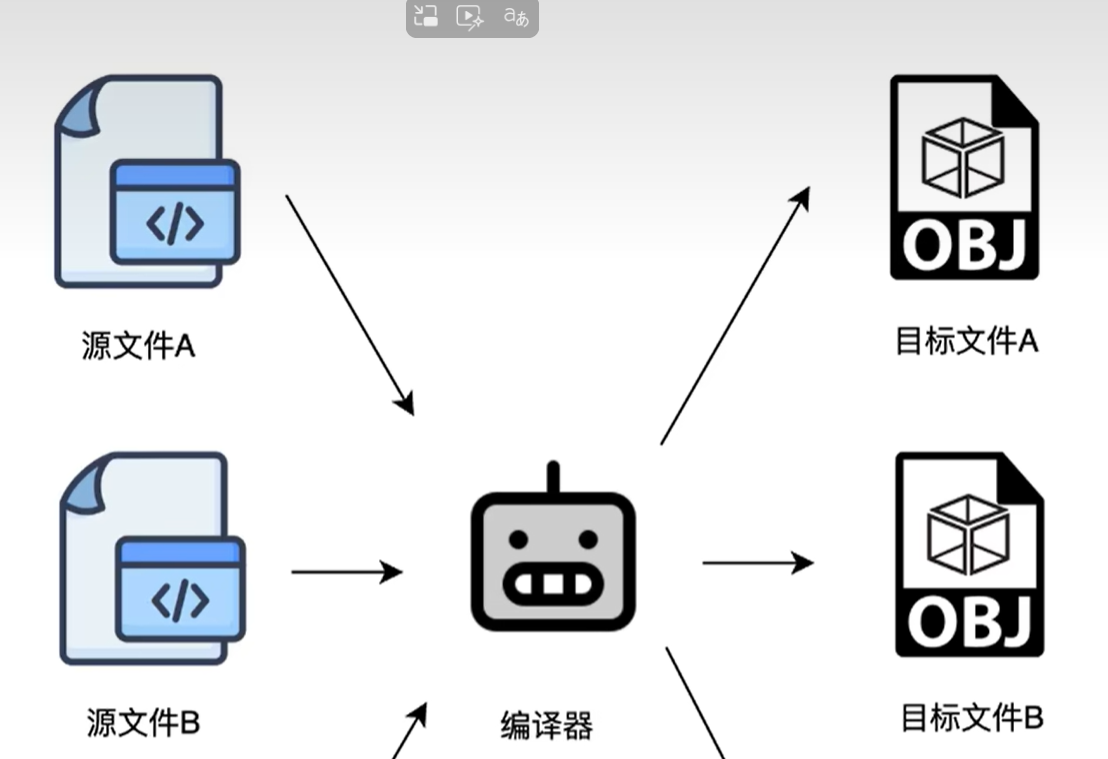

编译和链接

编译：将文件变为可执行的二进制机器指令。保存这些二进制机器指令的文件叫做目标文件。每一个源文件对应目标文件。

3. 所谓的“残缺”长什么样？

既然不知道地址，编译器也不能罢工啊。于是，它决定**“留个坑”**（或者填个假地址）。

它生成的目标文件（机器指令）大概是这样的：

这就轮到链接器出场了：

这时候，指令才变成了完整的：“跳转到 0x08000555”。

这就是为什么说它是“残缺”的——如果你现在强行运行这个文件，CPU 执行到这就跳转到 0x00000000 去了，程序直接崩溃。

4. 链接器的修补（生成可执行文件）

• 此时的“目标文件”（Object File）虽然是二进制指令，但这时的指令是**“甚至是残缺的”**（比如函数地址还是空的），所以它还不能运行，只能躺在硬盘里。如何理解残缺呢？

• 假设你的代码是这样的：

  // main.c 文件
  void main() {
      LED_ON();  // 调用点灯函数
  }


  但是！LED_ON() 这个函数的具体代码，是写在另一个文件 led.c 里的。

  2. 编译器的尴尬（生成目标文件 .o）

  当你编译 main.c 时，编译器是一个很死板的翻译官，它从上往下翻译：

• 看到 void main() -> 翻译成机器码 0101...（意思是建立函数栈帧）。

• 看到 LED_ON(); -> 编译器知道这是“跳转”指令。

  • 它的心里活动是：“我知道你要跳到 LED_ON 那里去执行，但是！LED_ON 到底在哪？”

  • 因为 LED_ON 在 led.c 里，编译器现在只盯着 main.c 看，它根本不知道 LED_ON 在内存的第几号房间。

• 指令意思： CALL (呼叫/跳转)

• 目标地址： 0x00000000 (这是一个假地址/占位符)

• 附带一张小纸条（重定位表）： “注意！这里原本要填 LED_ON 的地址，但我不知道，先空着，麻烦后面来的人（链接器）帮我填一下。”

• 它手里拿着 main.o（有一张小纸条说缺地址）。

• 它手里还拿着 led.o（里面有 LED_ON 的真实代码）。

• 它经过计算，发现 LED_ON 最终会被放在内存的 0x08000555 这个位置。

• 回填： 它跑回 main.o 的那个坑里，把 0x00000000 涂改掉，填上 0x08000555。

这就轮到链接器出场了：

1. 它手里拿着 main.o（有一张小纸条说缺地址）。

2. 它手里还拿着 led.o（里面有 LED_ON 的真实代码）。

3. 它经过计算，发现 LED_ON 最终会被放在内存的 0x08000555 这个位置。

4. 回填： 它跑回 main.o 的那个坑里，把 0x00000000 涂改掉，填上 0x08000555。

这时候，指令才变成了完整的：“跳转到 0x08000555”。

链接器将目标文件打包成可执行程序。编译器除了打包这个还会打包标准库等现成库。链接器（Linker）就像装修工，不仅要把你自己造的家具（目标文件）摆好，还得把买来的现成家电（标准库，比如 printf 的实现代码）也接好电线。

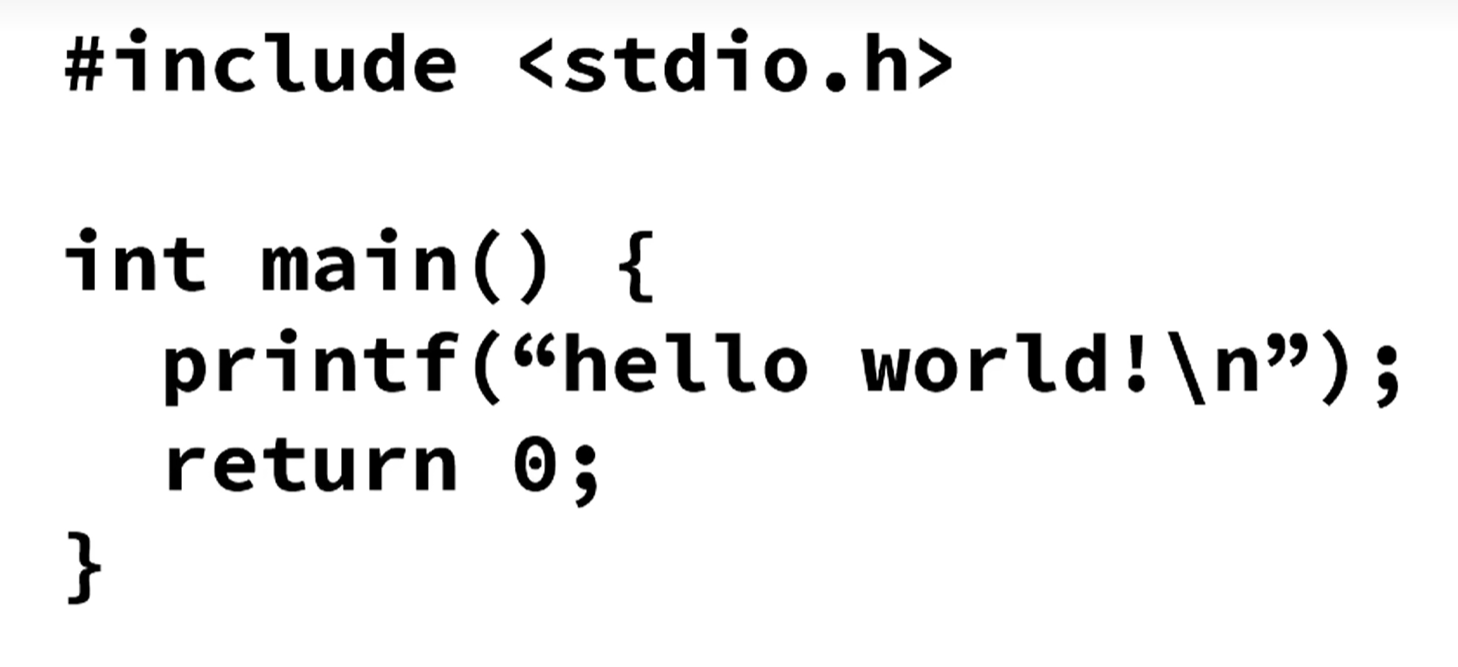

拿helloworld来说，编译器在遇到printf的时候，它不知道这个是啥玩意，并不是完全不知道，这不是编译器关心的东西，编译器只能看到局部，只能看到一个原文件内部，它虽然不管 printf 的代码在哪里，但它必须知道 printf 长什么样（这就需要写 #include <stdio.h>）。

• 如果你不写头文件，编译器会抱怨：“我都没见过这个人的‘名片’，你让我怎么给你打包？”

编译器只关心**“名片”（声明），不关心“真人”**（定义）。

链接器才是关心printf哪里来的。它是真的要去把 printf 的**“真人”**（二进制代码）找出来，塞进你的程序里。

结合extern

房间 A (sensor.c) —— 有实物

// 这里真正定义了变量，分配了内存空间
int temperature = 25;

房间 B (main.c) —— 想借用

void main() {
    // 我想打印 temperature，但是编译器不知道它是谁！
    printf("%d", temperature);
}

2. 这里的矛盾（编译报错）

当你尝试编译 main.c 时，编译器（那个死板的翻译官）会立马报错：

Error: 'temperature' undeclared (first use in this function). 翻译： “你不讲武德！在 main.c 这个房间里，我压根没看到你定义 temperature，你凭什么用它？”

因为编译器是**“单文件主义者”**，它编译 main.c 时，完全看不到 sensor.c 里有什么。

为了让编译器闭嘴，你需要用 extern 给它写一张“承诺书”。

我们修改 房间 B (main.c)：

// 这就是 extern 的作用！
extern int temperature;

void main() {
    printf("%d", temperature); // 现在编译器放行了
}

这句话的意思是：

“亲爱的编译器，请不要报错。虽然在这个文件里没看到 temperature 的定义，但我承诺：它一定在别的什么文件里定义过了。你先给我生成一个‘残缺’的目标文件，回头让链接器去找它。”
