三相变压器联结组号判断方法

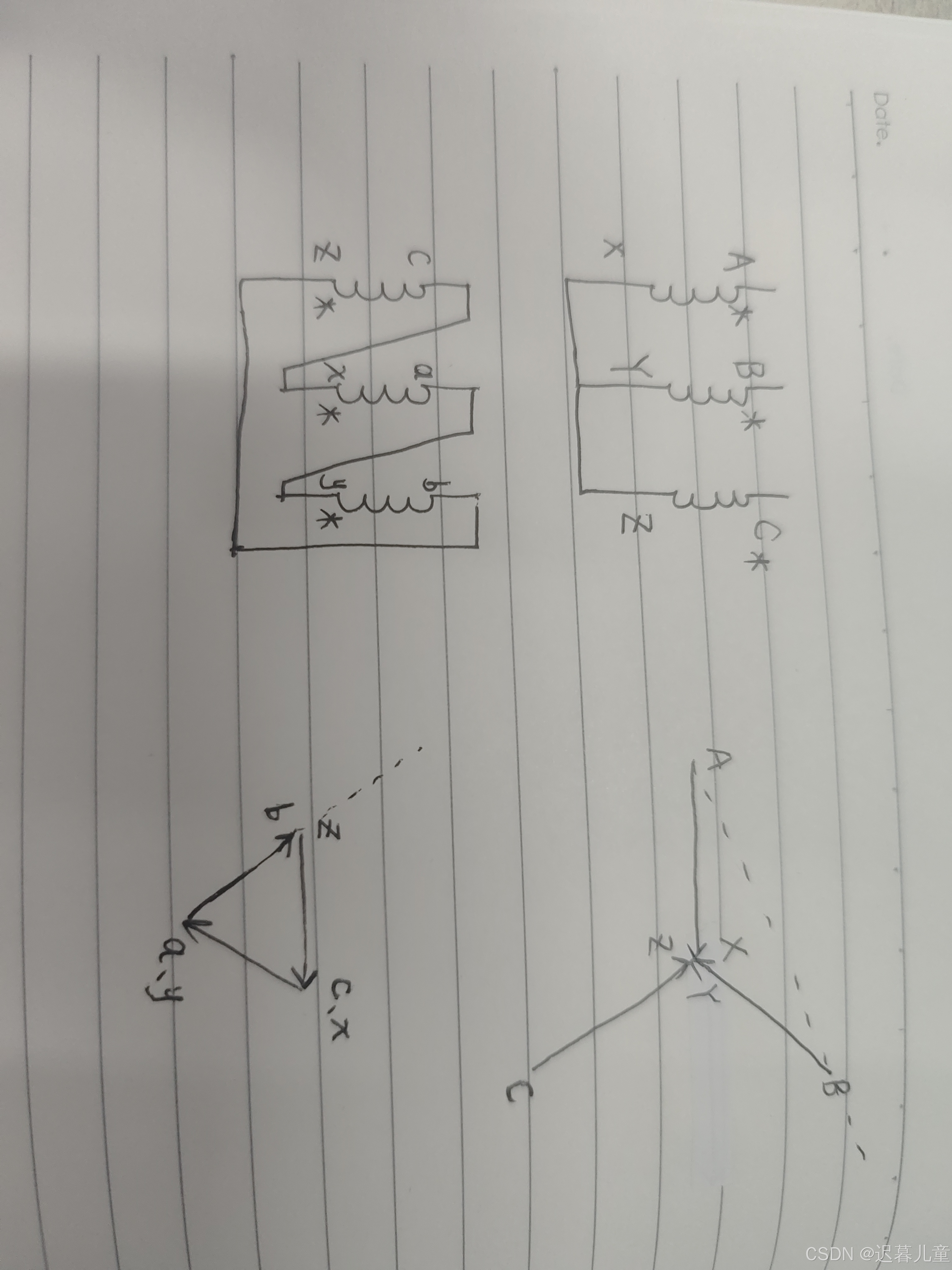

首先需要做最尊重实际绕组情况的人，画出向量图。

先画高压侧的。ABC三相，默认顺时针互差120度，注意尊重绕组实际情况，这里XYZ端点电势相同，向量图上就也要画在一起。

再画低压侧的。小心，这里一次侧的AX绕组传给二次侧是zc绕组，它们在向量图上要画成同方向。c和x同电势，标在一起，xa的方向是BY。a和y同电势，也标在一起。yb的方向是CZ。

AB连起来，固定指向12点钟方向，ab连起来，一看发现指向9点钟方向。原来是Yd9。
