公差配合：间隙配合、过渡配合、过盈配合

公差配合是指在机械设计中，孔与轴之间尺寸的配合关系，以确保零件在装配时达到预期的功能要求。根据孔与轴之间尺寸关系的不同，公差配合可以分为三种基本形式，以下是关于配合及配合的三种形式介绍：

公差配合的三种形式

01 有关“配合”的术语

①配合:

基本尺寸相同、相互结合的孔和轴公差带之间的关系。

基孔制:

基本偏差为一定的孔的公差带，与不同基本偏差的轴的公差带形成各种配合的一种制度。

基孔制中的孔为基准孔，其下偏差为零。

基准孔的代号为大写“H”。

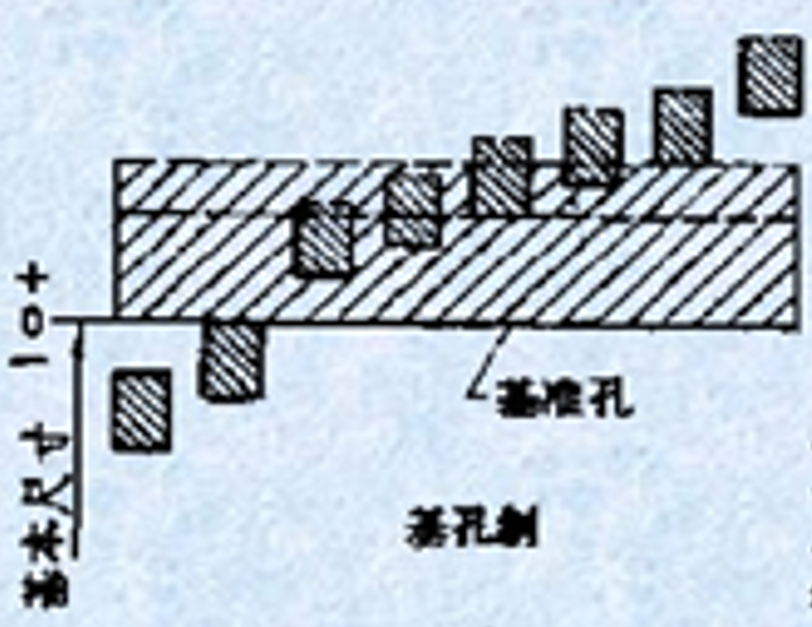

基孔制公差带示意

基轴制:

基本偏差为一定的轴的公差带，与不同基本偏差的孔的公差带形成各种配合的一种制度。基轴制中的轴为基准轴，其上偏差为零。

基准轴的代号为小写“h”

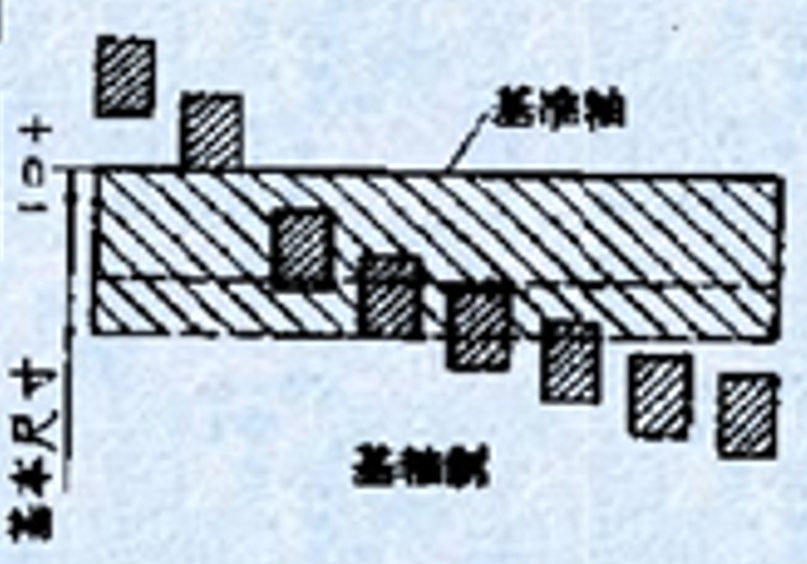

基轴制公差带示意

 02 配合的三种形式

根据孔、轴公差带位置的不同，配合可分为三种类型:间隙配合、过盈配合和过渡配合。

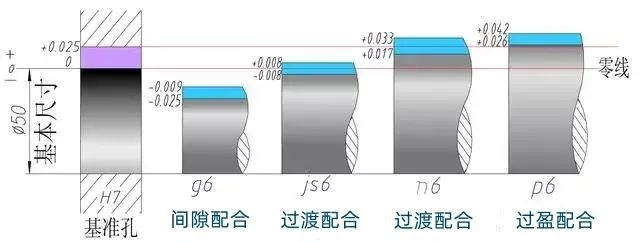

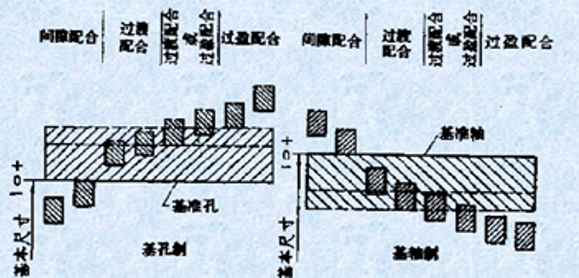

三种配合形式公差带分布

①间隙配合

孔与轴配合中，孔的尺寸减去相配合轴的尺寸，其差值为正时是间隙配合。

最大间隙(Xmax)：

是孔的最大极限尺寸减轴的最小极限尺寸所得的代数差;

最小间隙(Xmin)：

是孔的最小极限尺寸减轴的最大极限尺寸所得的代数差。

配合公差:

允许间隙的变动量配合公差

=| Xmax-Xmin | =孔公差+轴公差

间隙配合:

孔的公差带在轴的公差带之上。

间隙配合示例

特点：

●允许孔与轴之间自由滑动，适用于需要经常拆卸或需要自由运动的场合。

●配合松散，便于安装和拆卸。

应用：

●滑动轴承、轴与轴承套等。

②过盈配合

孔与轴配合中，孔的尺寸减去相配合轴的尺寸，其差值为负时是过盈配合。

最大过盈(Ymax)：

是孔的最小极限尺寸减轴的最大极限尺寸所得的代数差:

最小过盈(Ymin)：

是孔的最大极限尺寸减轴的最小极限尺寸所得的代数差。

配合公差:

允许过盈的变动量，配合公差

=| Ymin-Ymax |=孔公差+轴公差

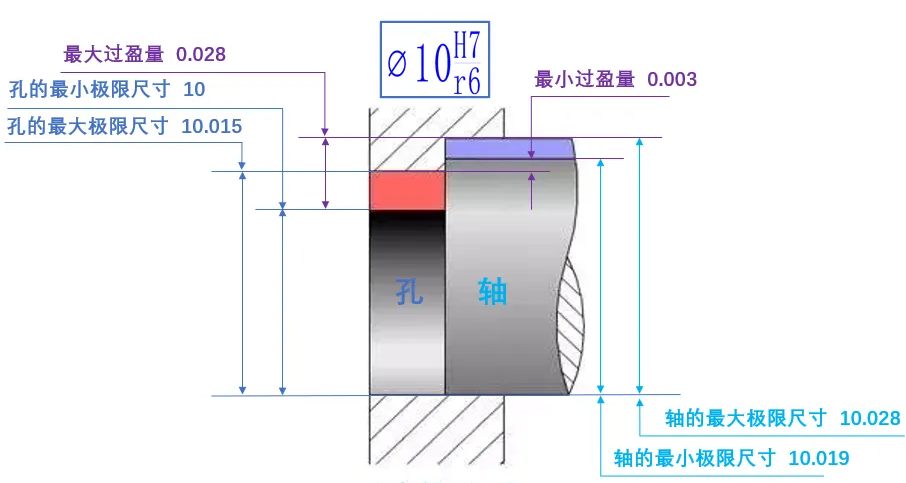

过盈配合:

孔的公差带完全在轴的公差带之下。

过盈配合示例

特点：

●需要外力才能装配，保证零件之间紧密配合。

●适用于需要高强度连接的场合，确保零件在使用过程中不会松动。

应用：

●轴与轮毂的配合、轴承与轴的固定等。

③过渡配合

孔与轴配合中，孔与轴的公差带相互交迭，任取其中一对孔和轴相配，可能具有间隙，也可能具有过盈的配合是过渡配合。

过渡配合的极限情况是最大间隙(Xmax)与最大过盈(Ymax)。

配合公差=Xmax-Ymax =孔公差+轴公差

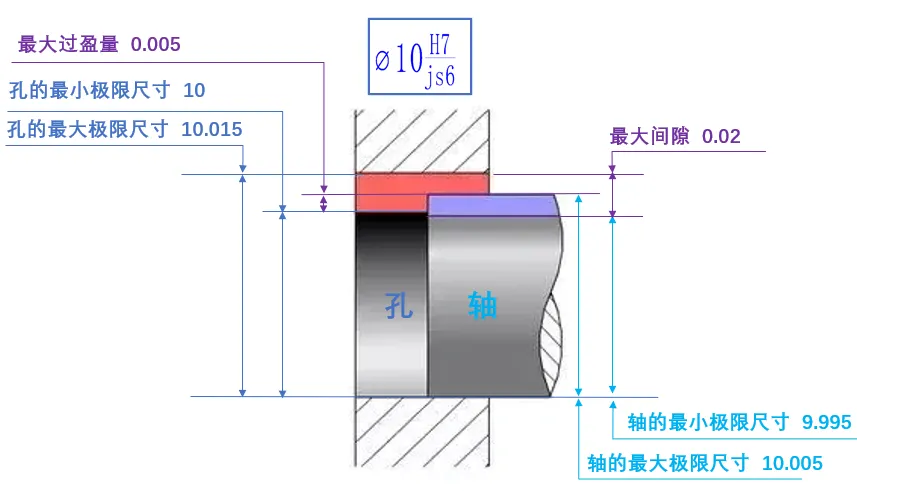

过渡配合示例

特点：

●具有一定的紧固性，既能够保证一定的配合紧密性，又能在一定程度上允许拆卸。

 ●配合介于间隙配合和过盈配合之间。

应用：

●齿轮与轴的配合、轴套与轴的配合等。

 03 常用基孔制、基轴制公差配合

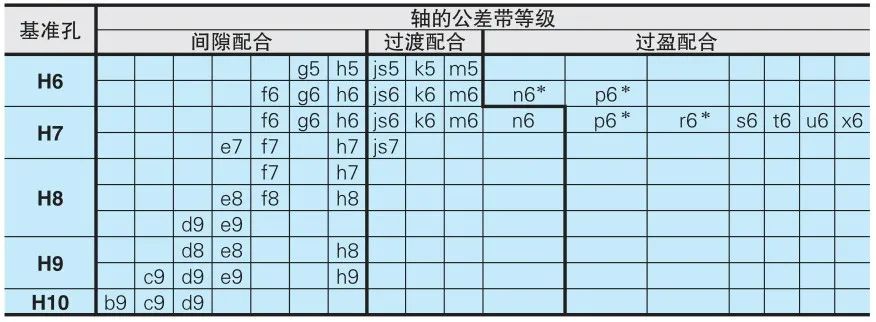

①基孔制

基孔制配合示意图

※常用基孔制基准公差数值

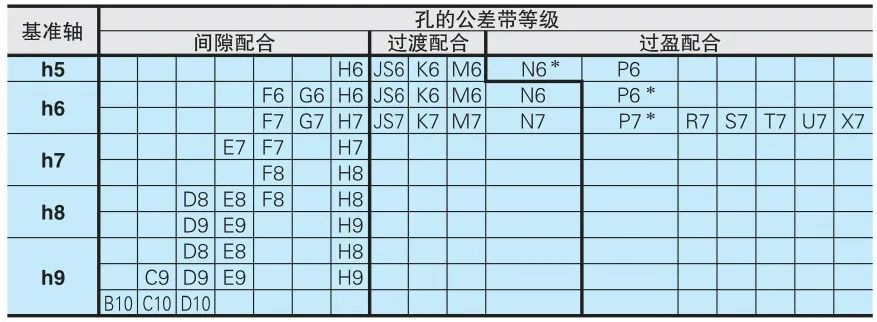

②基轴制

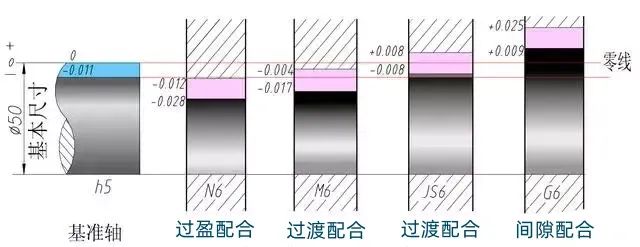

基轴制配合示意图
