碳化硅模块的驱动设计技术一文详解

碳化硅（SiC）模块采用碳化硅半导体作为开关的功率模块。碳化硅功率模块的目的是通过开关转换电力，从而提高系统效率。
驱动设计应用：
一：碳化硅功率模块大电流下的驱动器设计百度网盘 请输入提取码 mb2e
 二：SiC MOS模组应用过程中出现的串扰问题对策百度网盘 请输入提取码 ncjg
新能源领域、牵引功率单元（TPU）、辅助动力装置（APU）、固态变压器（SST）、工业电机驱动和能源基础设施解决方案的系统设计人员需要借助高压开关技术来提高效率和可靠性，并减小系统尺寸和重量。
碳化硅MOS具有宽带隙、高击穿电场强度、高电流密度、快速开关速度、低导通电阻和抗辐射性能等独特特点，在电子器件领域有着广泛的应用。特别是在电力电子、高温电子、光伏逆变器和高频电子等领域，其性能优势能够提高器件的功率密度、效率和稳定性。

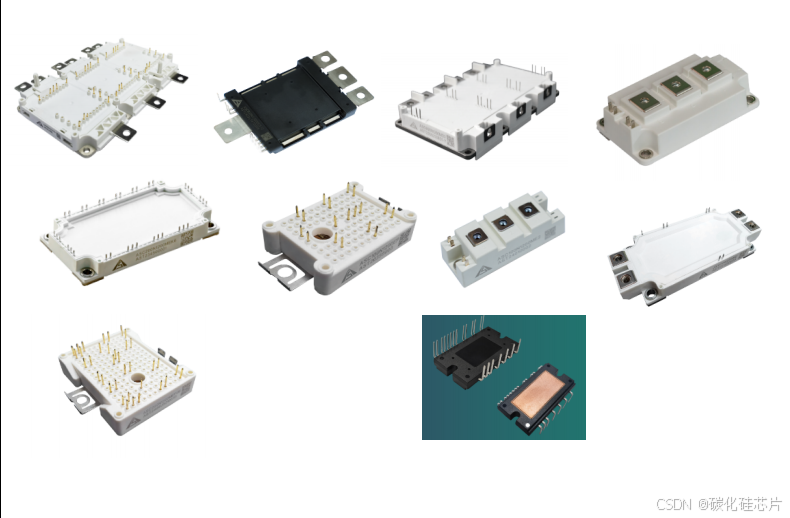

碳化硅模块封装形式：
