CAN总线隔离模块CAN网桥中继隔离栅CAN信号放大器一进一出 CAN FD

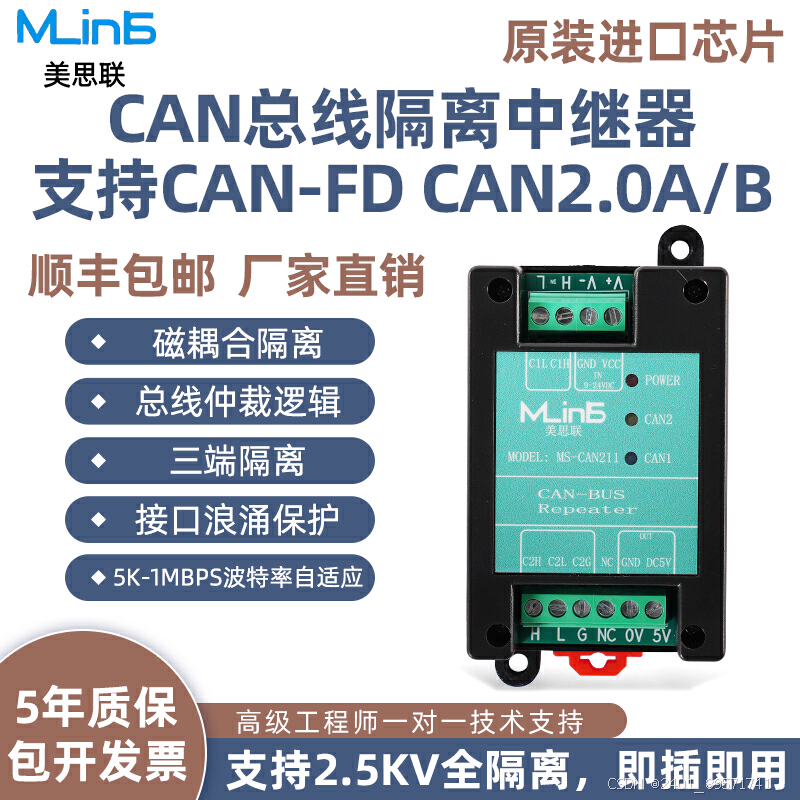

CAN总线隔离中继器

2.5KV全隔离  即插即用  支持CAN-FD CAN2.0A/B

支持CAN2.0A/B标准

支持110节点总线负载

波特率自适应

总线LED灯指示

支持三端隔离

电源防反接

接口浪涌保护

简介

MS-CAN211 是一款高性价比工业级 CAN 总线隔离中继器，广泛用于汽车电子、工业自动控制设备、安全防范系统、 智能仪器仪表等场合。产品提供 2.5KV 电气隔离，总线双向仲裁、波特率自适应设计，协议透明，即插即用。该产品采用模块化设计，体积小、重量轻，可组合使用；产品适用标准 35mm DIN 导轨安装，端子可拆卸，为轻松构建稳健安全的 CAN 总线网络，节省大量的空间和时间。

工业级 CAN 总线隔离型中继器，5Mbps 高速隔离

标准 35mm DIN 导轨安装，9-24VDC 宽电压供电；

支持 CAN2.0A/B 标准；

磁耦合隔离技术，2.5KV 电气隔离，接口浪涌保护；

电源、CAN 总线前级后级三端隔离；

内置总线仲裁逻辑，总线数据 LED 指示；

5K-1Mbps 波特率自适应，回环时间低至 110ns；

110 节点总线负载能力；

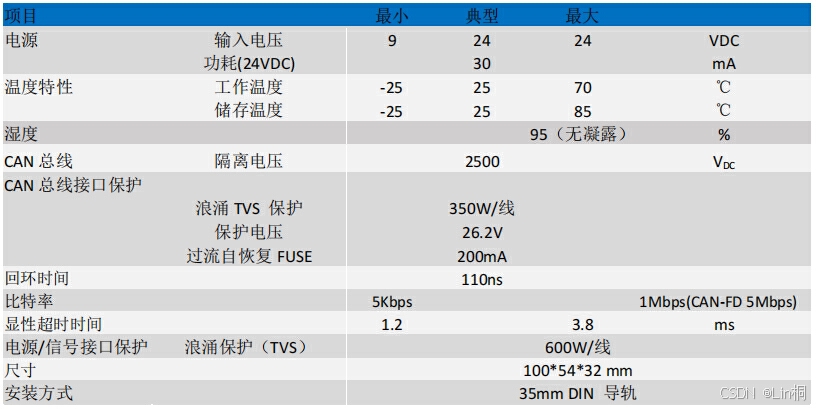

特性

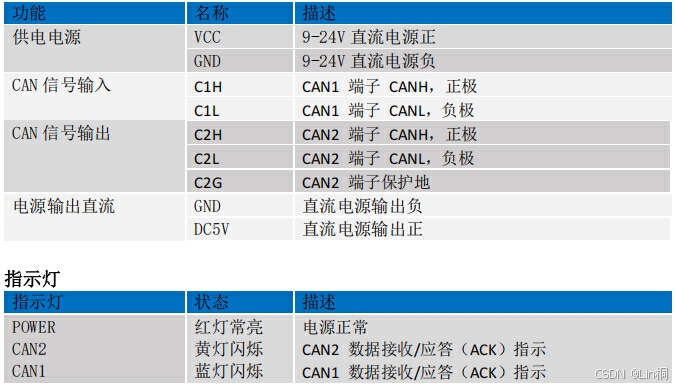

端子与指示灯定义

典型应用

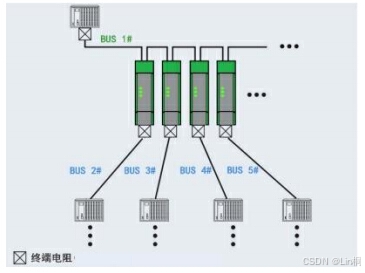

分支扩展

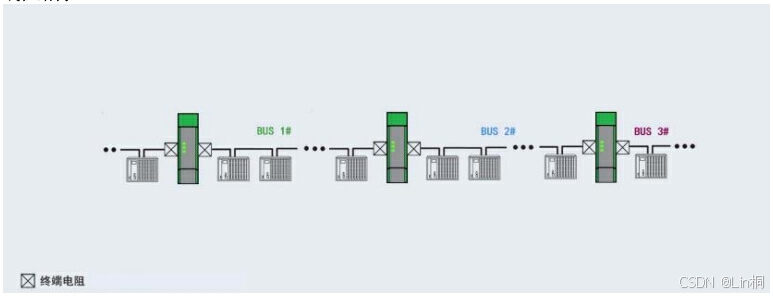

线性结构

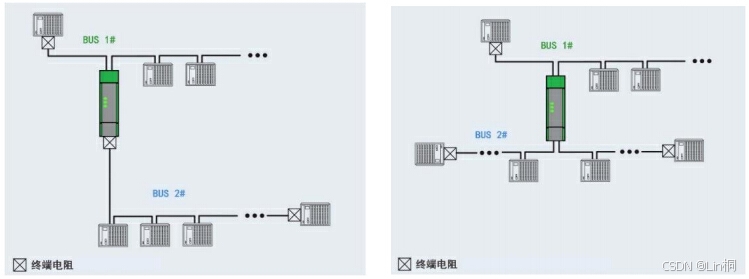

星型结构

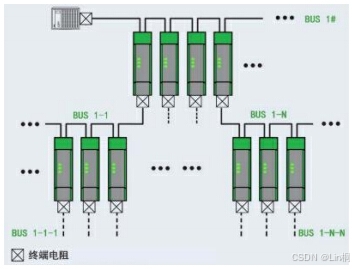

树形结构

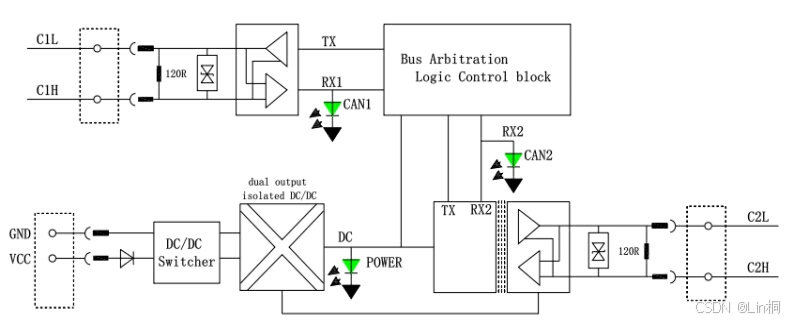

结构框图

终端电阻的使用：

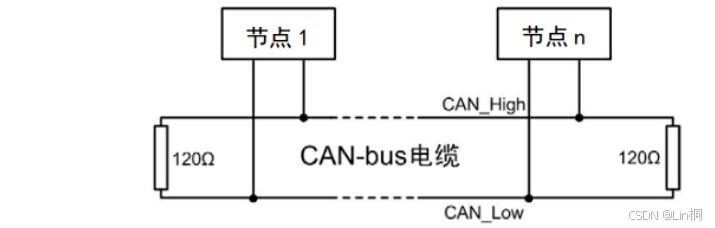

1. 总线的始末端请使用终端电阻终结:

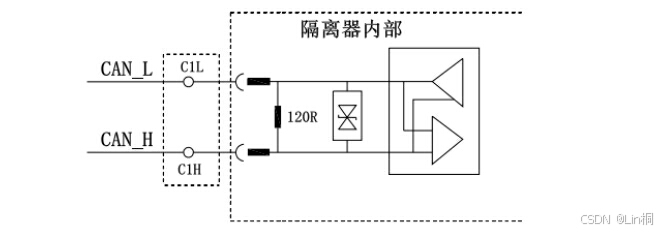

2. 隔离器终端电阻的使用方法：
