一、功能概述
1.1
设备简介
本产品是用来把
CAN(FD)
总线转为光纤的设备;
主要用来延长通信距离,最远可达
40
公里;
支持环网和手拉手方式连接,自动识别连接方式,无需配置;
支持拨码开关配置常用
CAN(FD)
波特率
5K-1M
;
支持配置软件自定义
CAN(FD)
波特率
5K-1M
,
CANFD
数据域速率
5K-5M
;
支持常用
CAN(FD)
波特率自适应;
支持不同波特率的
CAN(FD)
设备互联;
电源不区分正反接;
内置
120R
电阻,通过拨码开关使能;

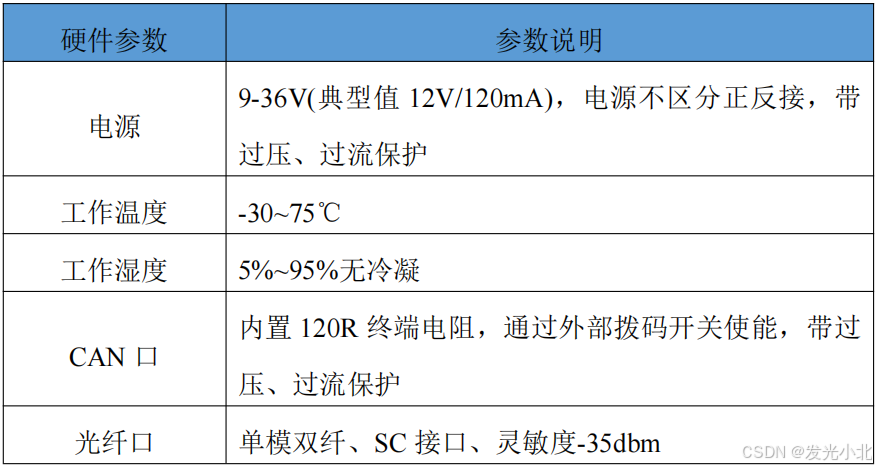

1.2
硬件参数

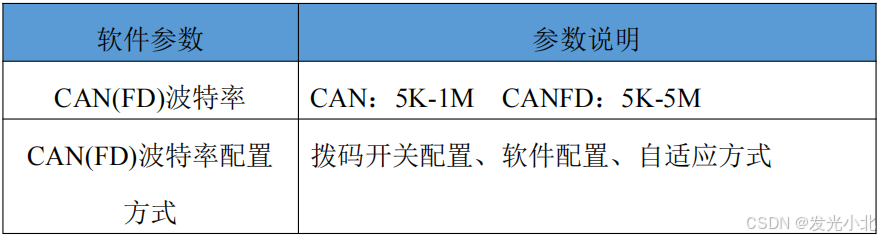

1.3
软件参数

二、硬件说明
2.1
电源接口
本模块电源接口如下图所示,支持压线端子接法和圆头电源接法,其中压线端子接法不分正负,支持 9-36V
输入:

2.2
指示灯定义

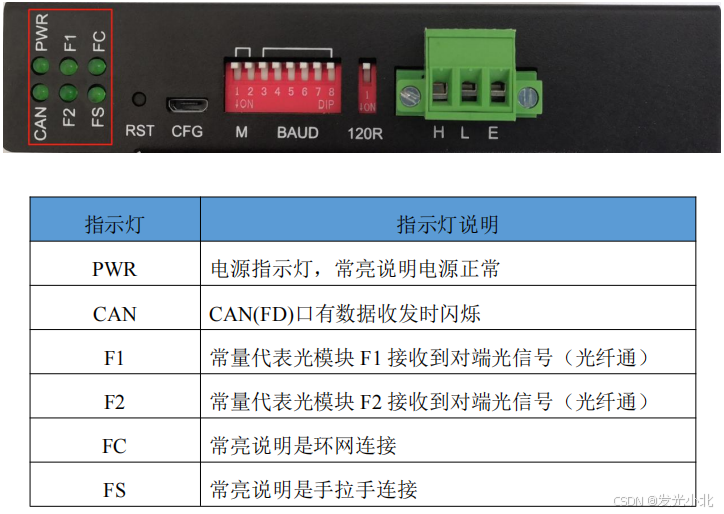

本模块六个指示灯如下图所示:

2.3
复位按键

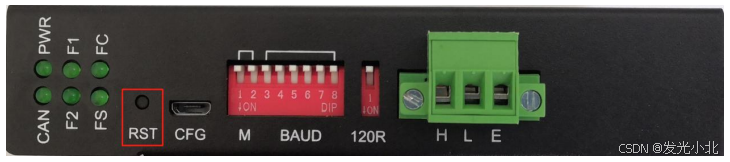

本模块复位如下图所示:

按下可让设备重启,短按即可,无需长按。
2.4
软件配置接口

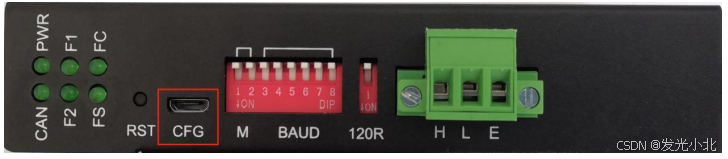

软件配置接口如下图所示:

软件配置接口用来配置无法通过拨码开关配置的
CAN
波特率,如果所用的
CAN
波特率可以通过拨码开关配置则不需要通过软件配置。配置方法见
3.3.2
软
件配置波特率。

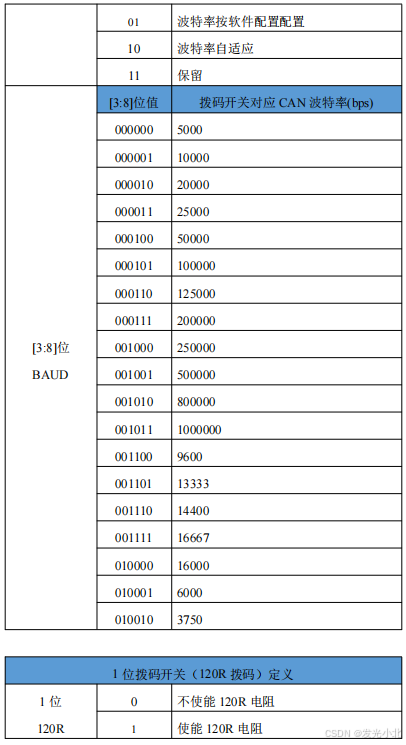

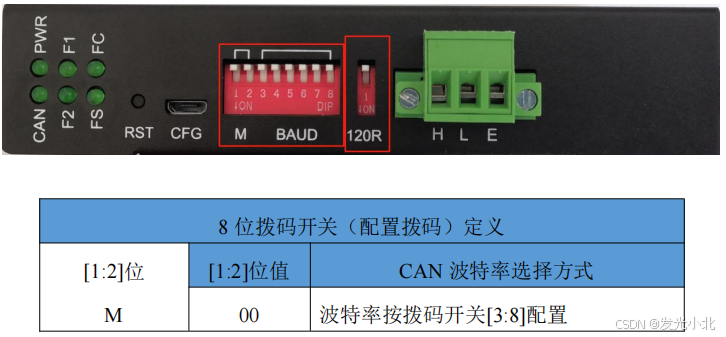

2.5
拨码开关
本模块有一个
8
位拨码开关(配置拨码)和一个
1
位拨码开关(
120R
拨码),
如下图所示:其中
8
位拨码开关用来配置
CAN(FD)
波特率,
1
位拨码开关用来使
能
120R
电阻。


注:同一
CAN
网络下只有两端设备需要加
120R
终端电阻。
2.6 CAN
接口
本模块
CAN
接口如下图所示:

2.7
光纤接口

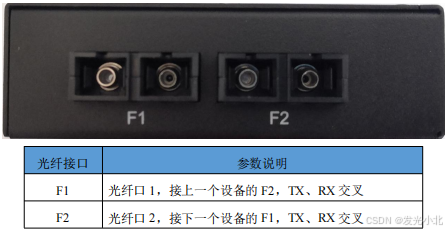

本模块光纤接口如下图所示:

三、软件说明
3.1 CAN(FD)
波特率
本模块的
CAN(FD)
接口波特率可以通过三种方式配置:拨码开关配置、软
件配置、波特率自适应。
三种配置方式应首选拨码开关配置,其次选软件配置,在前两种都不可用的
情况下(即不知道
CAN(FD)
波特率的情况下)再尝试波特率自适应模式,因为
波特率自适应模式需要时间较长。
3.3.1
拨码开关配置波特率
如果
CAN(FD)
口所连接设备的
CAN
波特率在
2.5
列表
中,最适合用本模式。
在这种情况下把
8
位拨码开关的
1
、
2
位打到
OFF
,
[3:8]
位按
2.5
列表
拨好,重
上电,设备会按该波特率工作。
注:
CANFD
要求设置两种波特率,即名义波特率和数据波特率,使用拨码
开关配置时名义波特率和数据波特率相同。
3.3.2
软件配置波特率
如果
CAN
口所连接设备的
CAN
波特率在
2.5
列表
中不存在,可以使用本模
式配置
CAN
口波特率。

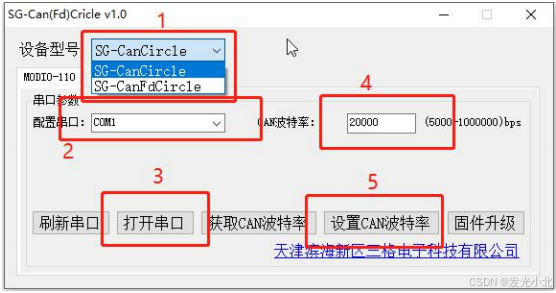

1
、首先去我司官网下载本模块配置工具
2
、把
8
位拨码开关的
1
位打到
OFF
,
2
位打到
ON
,其余位不用管,重上电
3
、使用
USBA-MicroUSB
数据线连接电脑和设备,打开软件,选择串口,
输入波特率
(
十进制整数
)
,点击“设置
CAN
波特率”,配置软件弹出配置成功
即可
4
、设备会自动重启并按刚配置的
CAN
波特率工作
注:并非所有
CAN
波特率都可以配置,区分
CAN
环网和
CANFD
环网。
3.3.3
波特率自适应
波特率自适应模式适用于用户不知道
CAN
口所连接设备的
CAN
波特率的
情况。在这种情况下把
8
位拨码开关的
1
位打到
ON
,
2
位打到
OFF
,重上电,
设备会工作在波特率自适应模式。
注:如果用户知道
CAN
口所连接设备的
CAN
波特率请使用拨码开关配置或
软件配置。
注:波特率自适应模式只会自适应
2.5
列表中的波特率,不在列表中的波特
率只能用软件方式配置;
CANFD
下自适应时名义波特率和数据波特率相同。
四、使用场景
本模块可以在多个场景下应用。

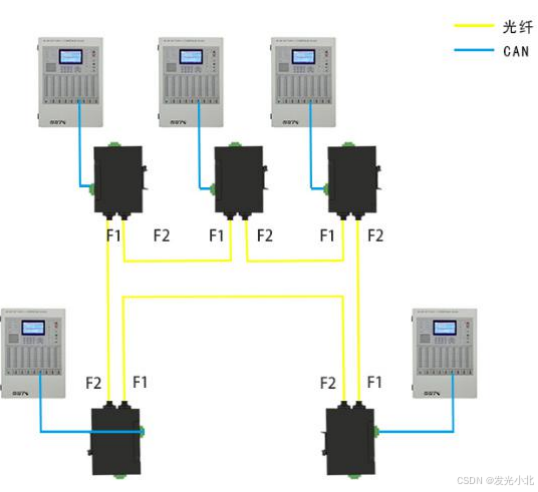

4.1
环网连接方式
本模块工作在环网连接方式:

所有模块的
F1
接上一个模块的
F2
,形成环形连接方式,如果环网光纤通畅
则所有模块的
F1
、
F2
和
FC
灯常亮。

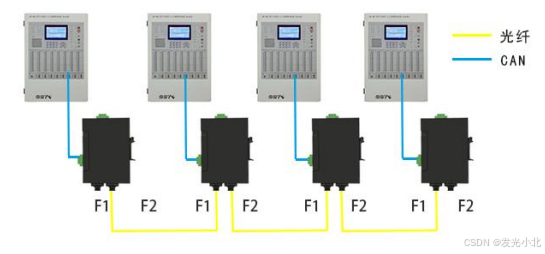

4.2
手拉手连接方式
本模块工作在手拉手连接方式:

所有模块的
F1
接上一个模块的
F2
,第一个模块的
F1
和最后一个模块的
F2
不连接,形成手拉手连接方式,如果光纤通畅,除第一个和最后一个外所有模块
F1
、
F2
、
FS
灯常亮,第一个模块
F2
、
FS
灯常亮、最后一个模块
F1
、
FS
灯常亮。

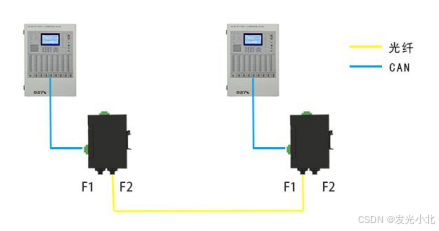

4.3
点对点连接方式
只使用两个本模块的场景下一个模块的
F1
和另一个模块的
F2
连接即可:

此时两个模块分别亮
F1
、
FS
和
F2
、
FS
灯。
4.4
星型连接方式

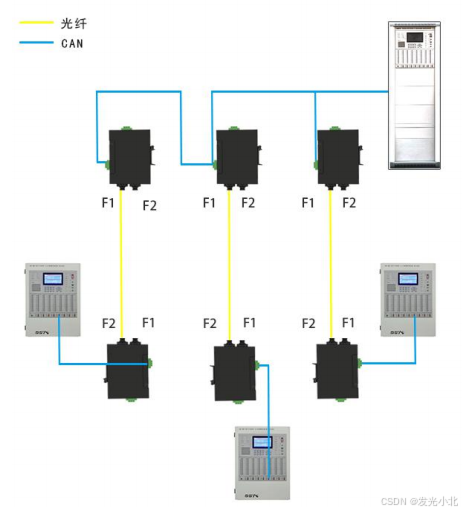

本模块可以工作在星型连接方式:
多路点对点方式的一端
CAN
口并起来:
