看图建模实战训练案例（下）

潇-xiao

已于 2025-05-06 09:48:52 修改

阅读量550

点赞数 18

分类专栏： # 第二模块零件建模画图技能 Solidworks 文章标签： solidworks 笔记

于 2025-05-06 01:10:09 首次发布

版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文链接：https://blog.csdn.net/2402_83272216/article/details/147718043

版权

第二模块零件建模画图技能同时被 2 个专栏收录

9 篇文章

订阅专栏

9 篇文章

订阅专栏

文章目录

作业五
作业六
作业七
作业八（难点 + 重点）

简介：模型案例下载点这里，虽然只有四个图，但如果真的去建模，还是很有难度的。不过好处也是很多的，通过看图建模实战训练案例（上）与（下）能锻炼solidworks软件综合运用能力，更为重要的是能增强看图识图的能力。这里我写出了我的大致思路与各位看官好友分享分享，其次一些简单的软件操作我并没有截图展示，这个会慢慢将其从0到1去补上内容。我始终认为无论是对待机械还是计算机，我都想给自己所学的知识做一个总结，也是想将我的历程通过文章娓娓道来，从一而终。希望您也能找到自己追寻的方向，愿一切安好！

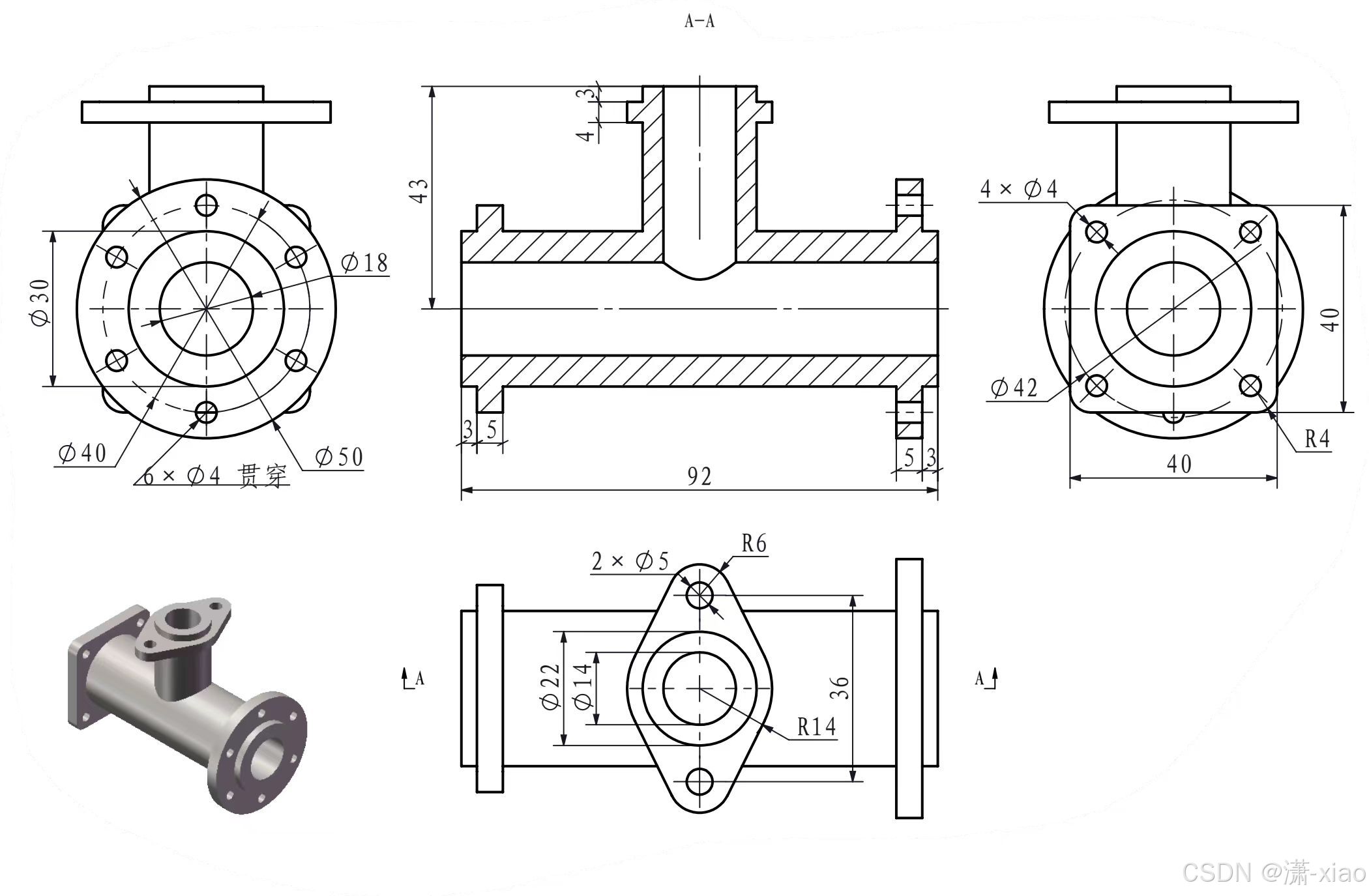

作业五

这里我的思路是：第一部分画出主体，第二部分到主体上去画板，第三部分再去打孔

在这里插入图片描述

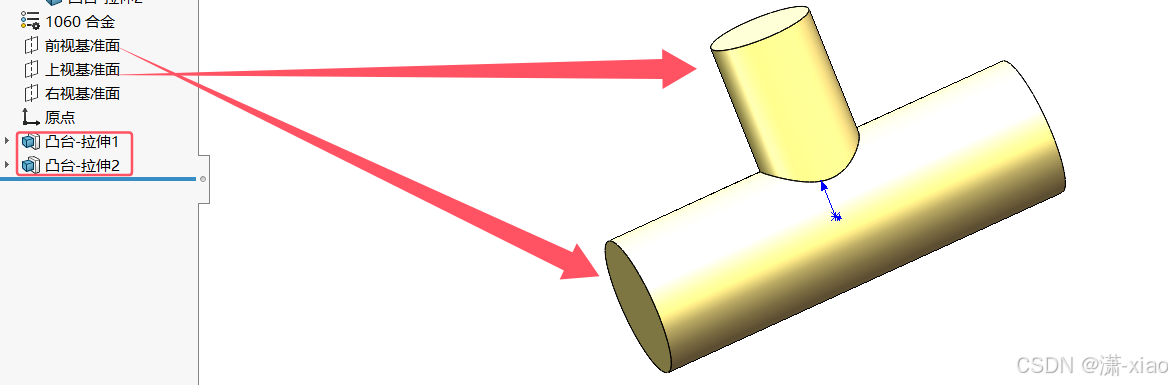

第一部分以前视基准面画草图，两侧对称拉伸圆，再以上视基准面画草图，给定深度拉伸圆

在这里插入图片描述

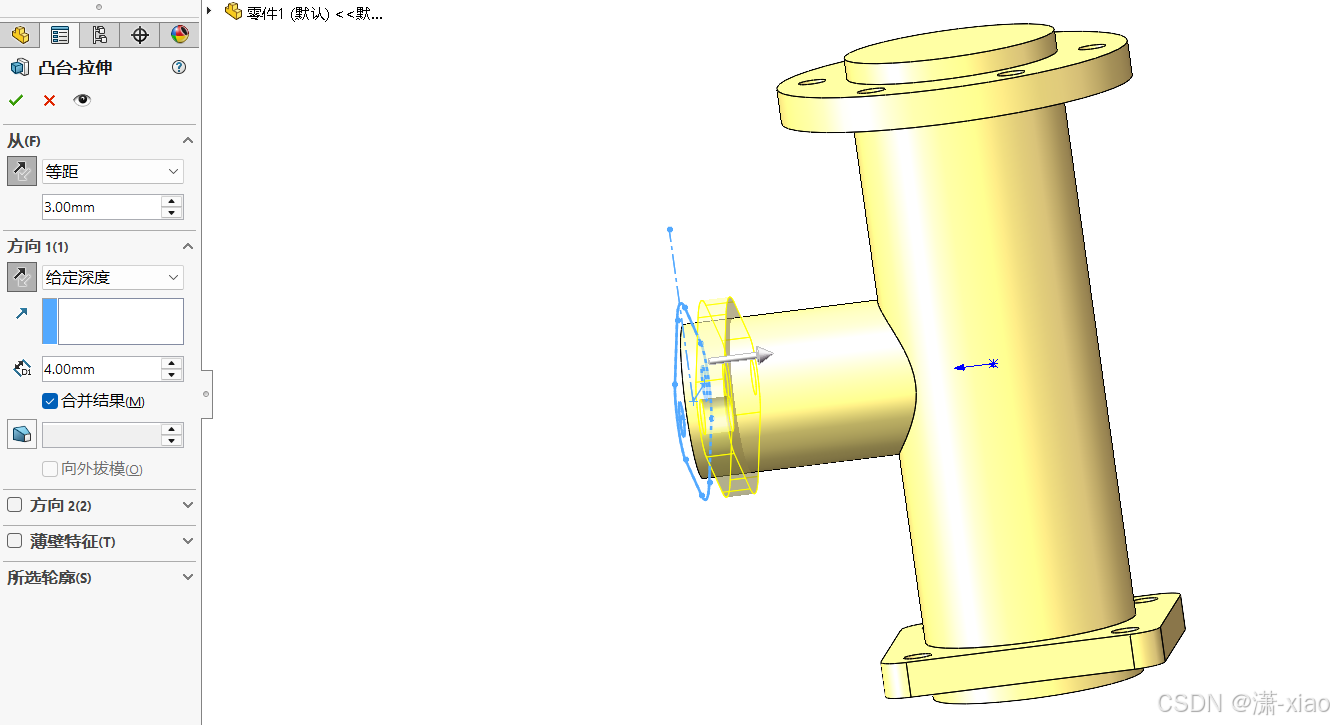

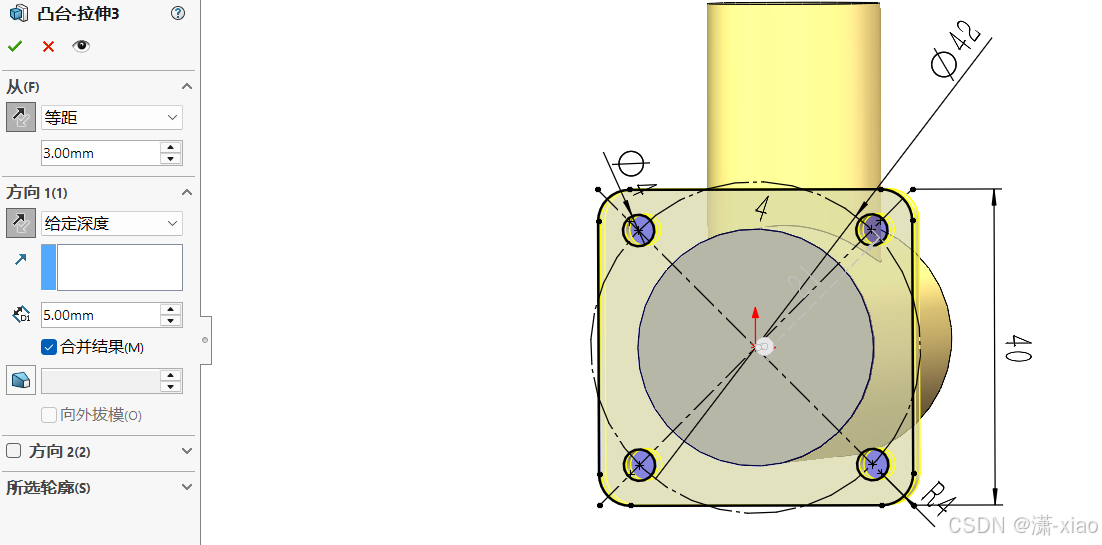

第二部分分别画三次板，都是等距拉伸一定的厚度，第一块板看最右边的视图

在这里插入图片描述

拉伸第二块板，看最左边的视图，同样的操作

在这里插入图片描述

拉伸最后一块板

在这里插入图片描述

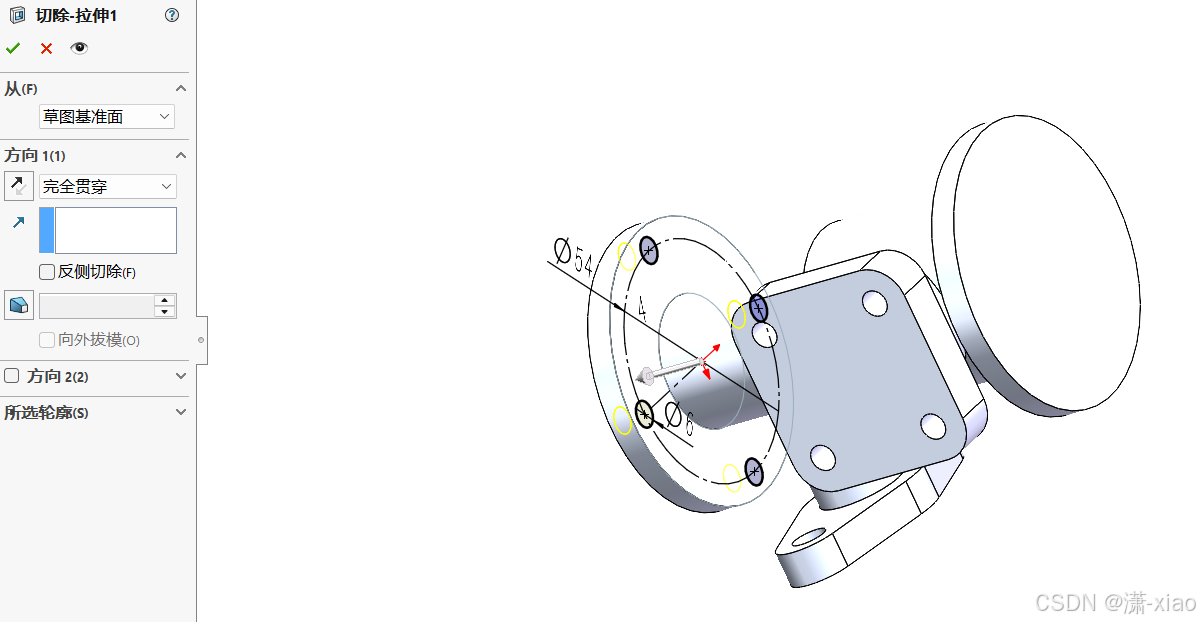

第三部分为啥说要最后打孔呢？因为如果先前直接打孔，那第二部分你去拉伸板的时候，那切除孔的部分又会被重新拉伸，你要么再去拉伸切除，要么转换实体引用，拉伸板外面的部分，但这很明显是多此一举

在这里插入图片描述

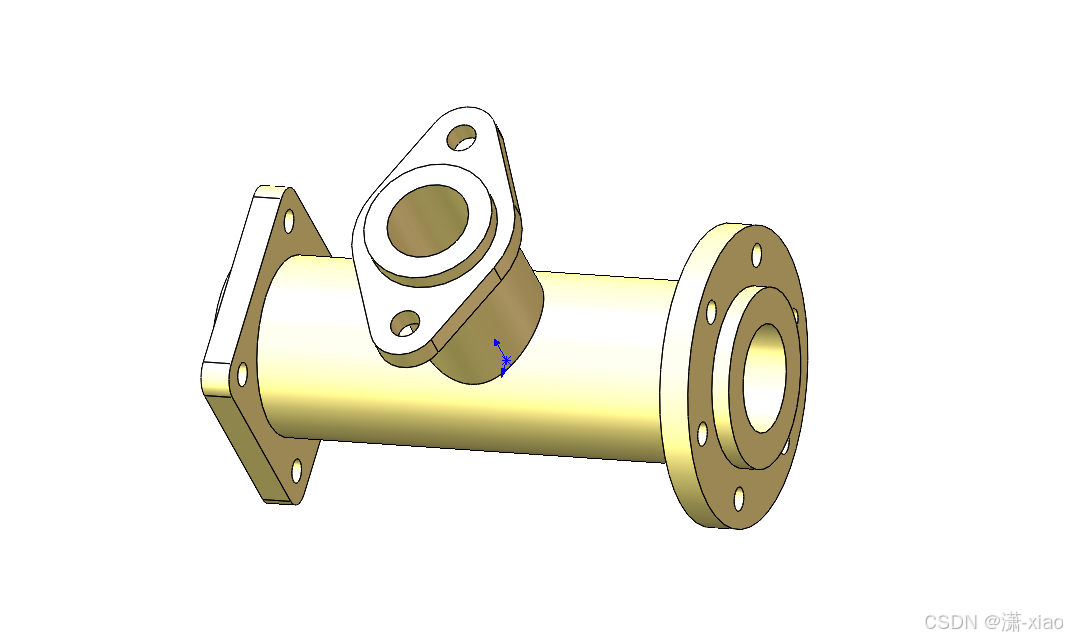

最终模型

在这里插入图片描述

作业六

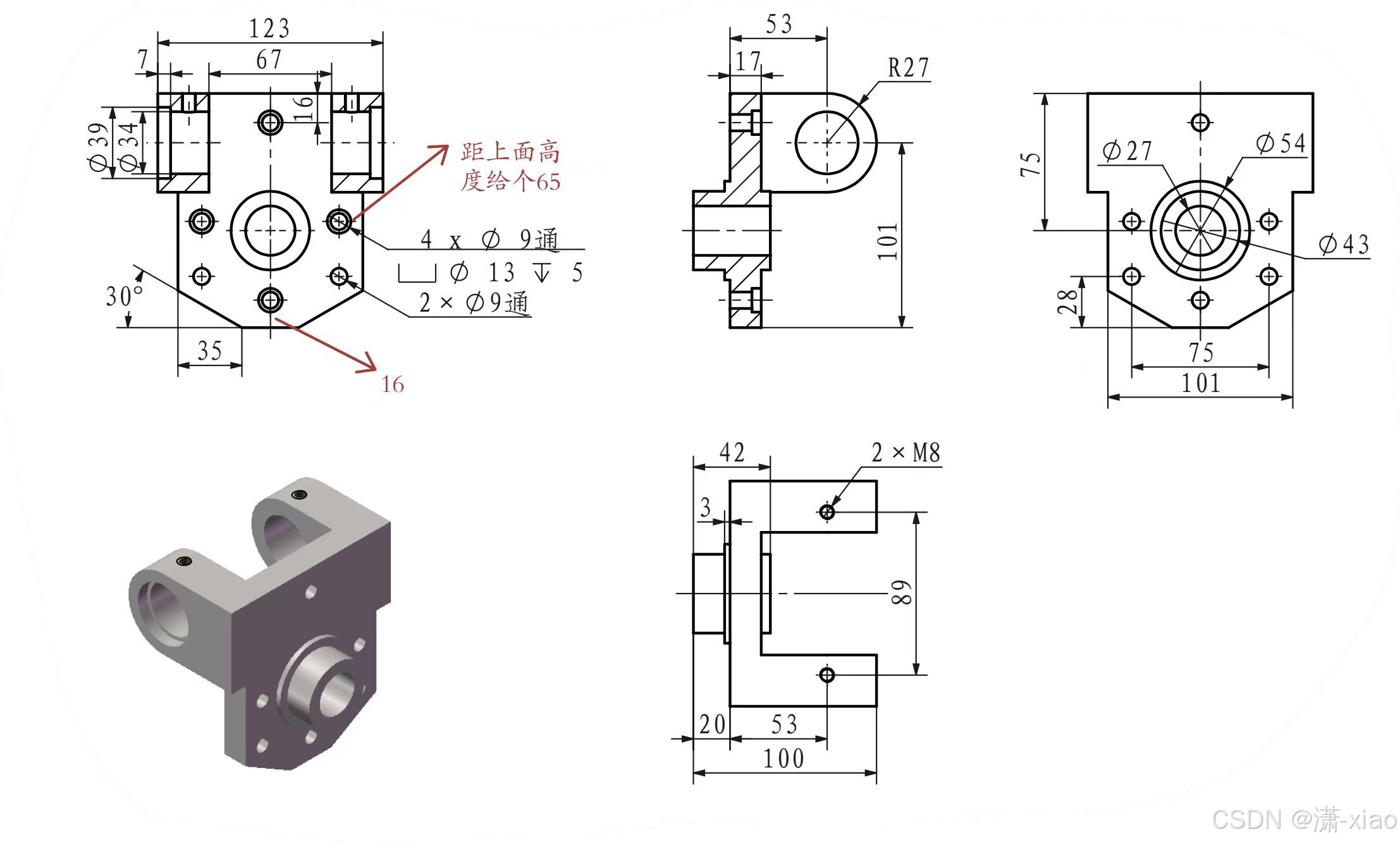

这题我的思路是：第一部分先将主体板给画出来，包括板上的螺纹孔，通孔。第二部分先画板上的圆角板，再镜像。第三部分画贯穿板的圆柱环

在这里插入图片描述

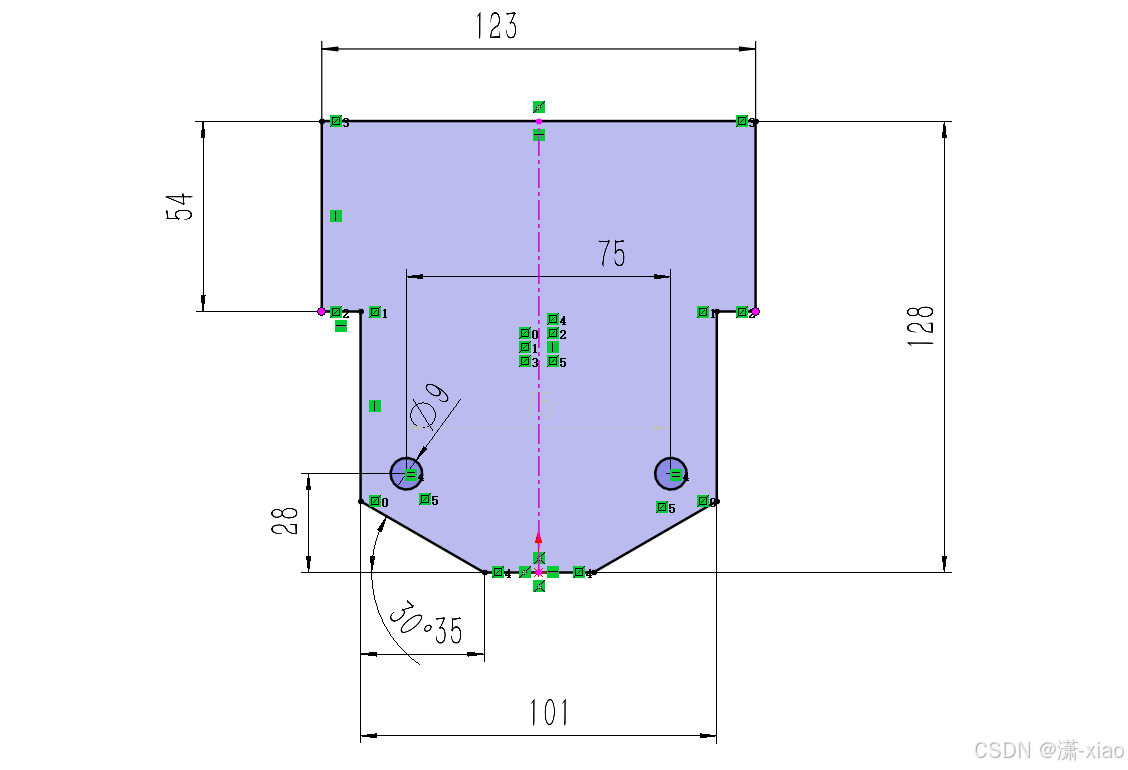

第一部分以前视基准面画草图（还是比较难画的，因为视图太多了，这些视图得结合去看）拉伸切除

在这里插入图片描述

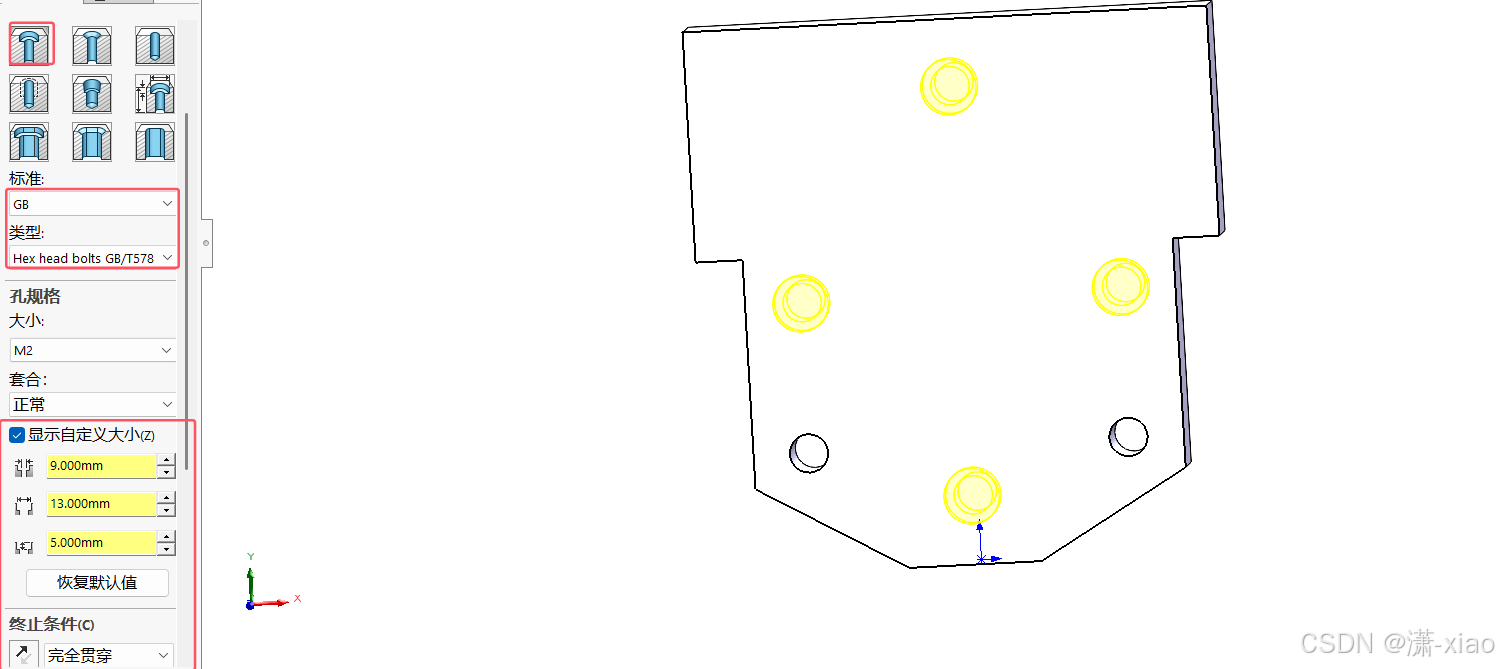

通过最左侧的视图能看出那是四个沉头孔，这就要在异形孔向导，这里如何去确定沉头孔的位置，当你确定好沉头孔的参数时就点位置，然后点要打孔的平面，接下来就跟画草图一样，直到显示完全定义

在这里插入图片描述

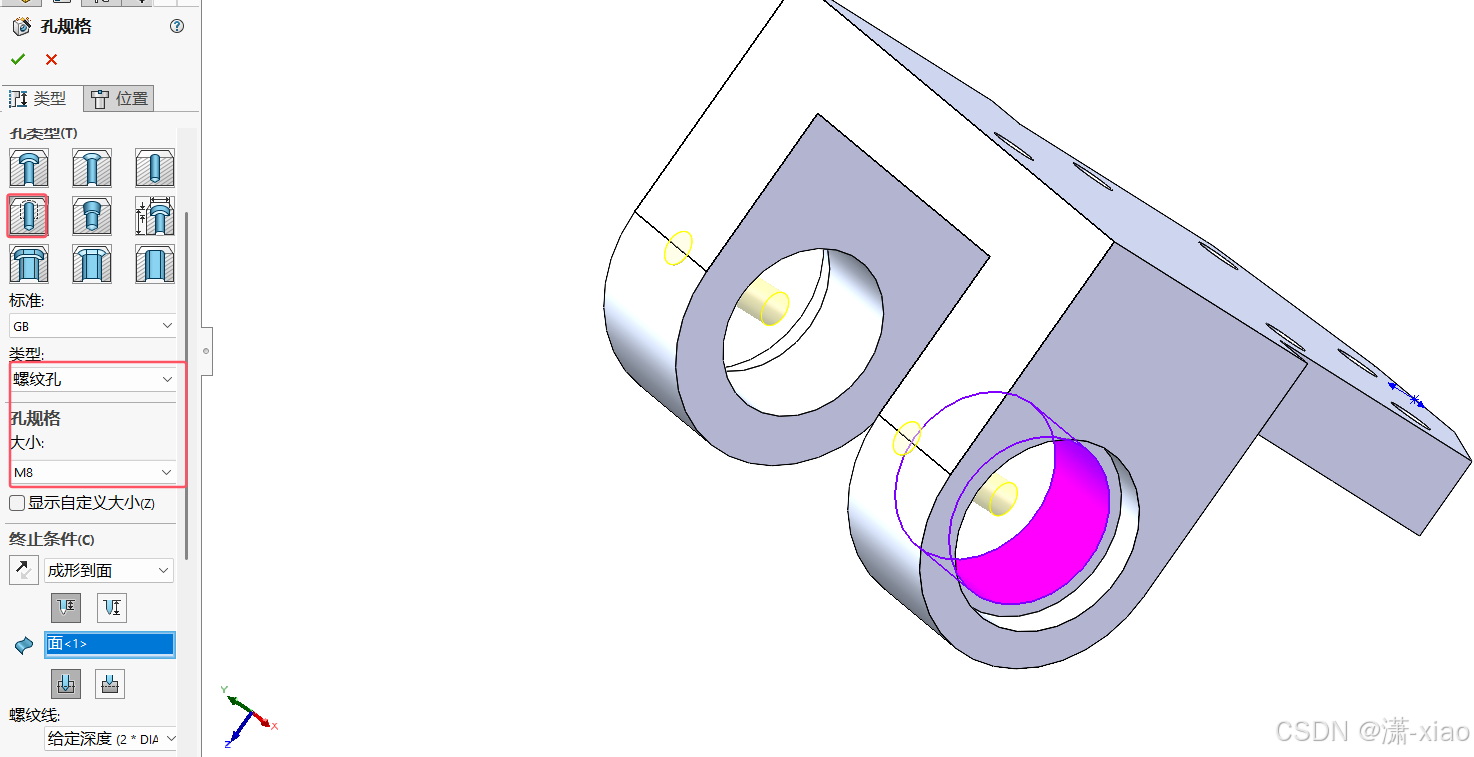

第二部分先镜像再打螺纹孔

在这里插入图片描述

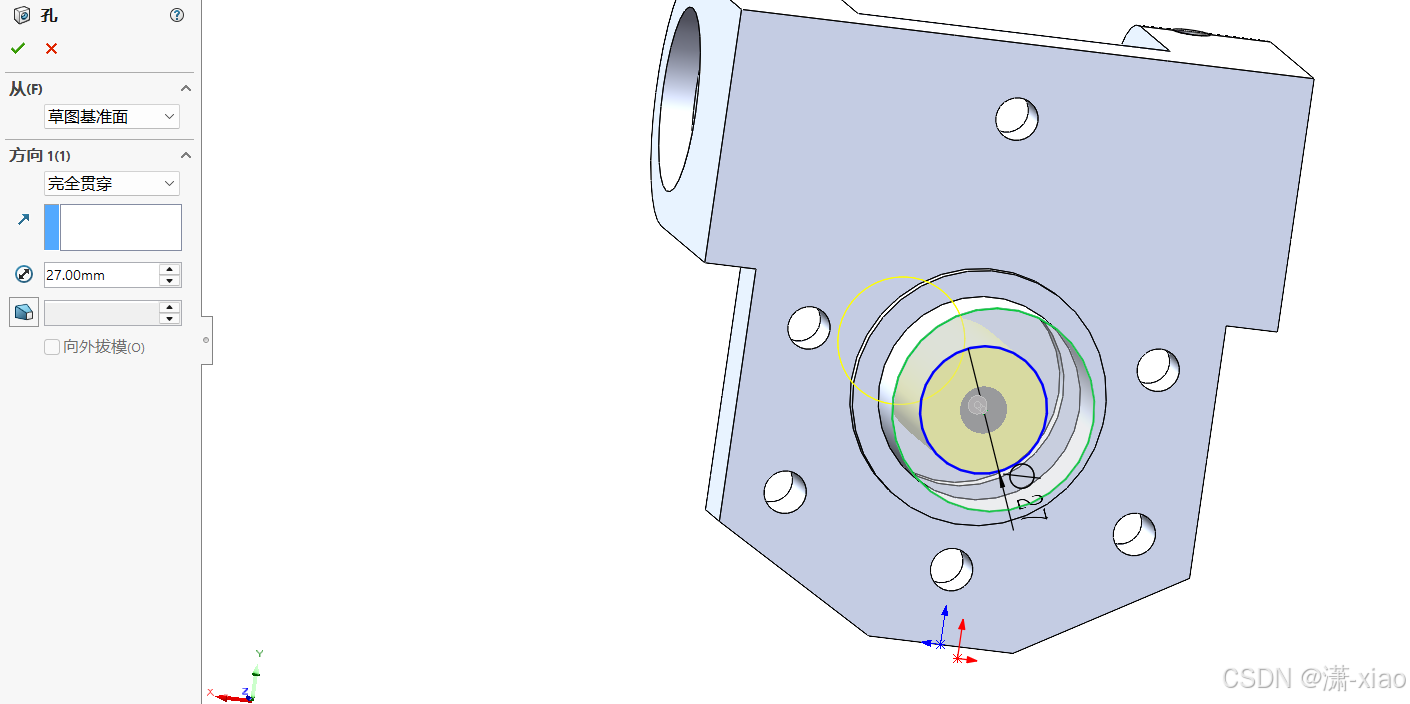

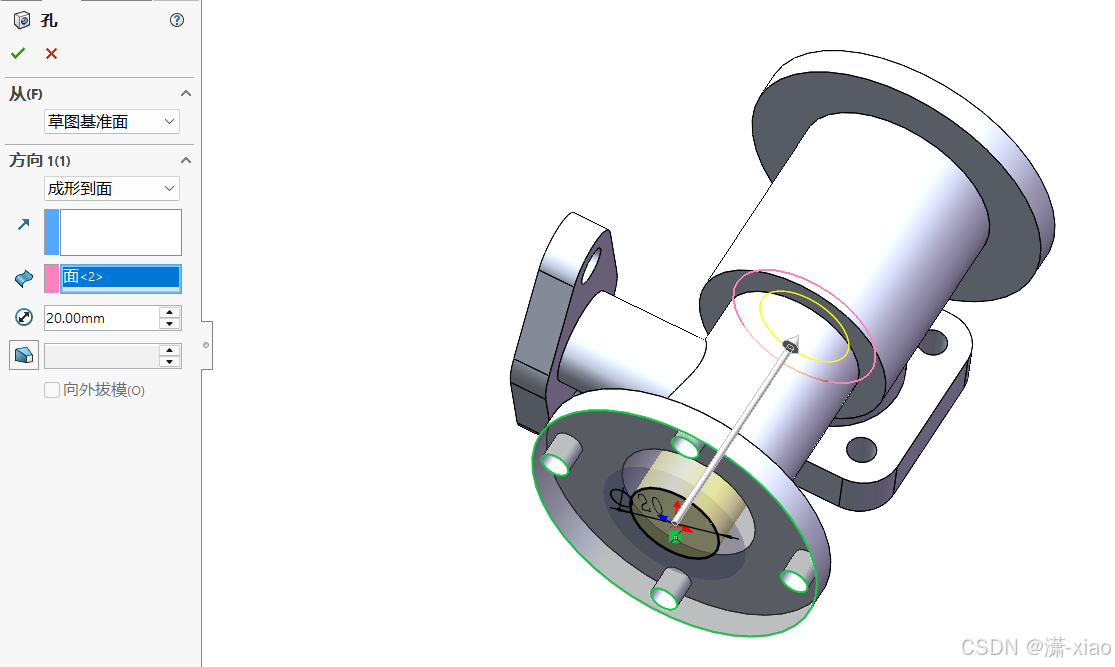

第三部分总共要画三次圆，拉伸两次，再拉伸切除一次（也可以直接打孔）

在这里插入图片描述

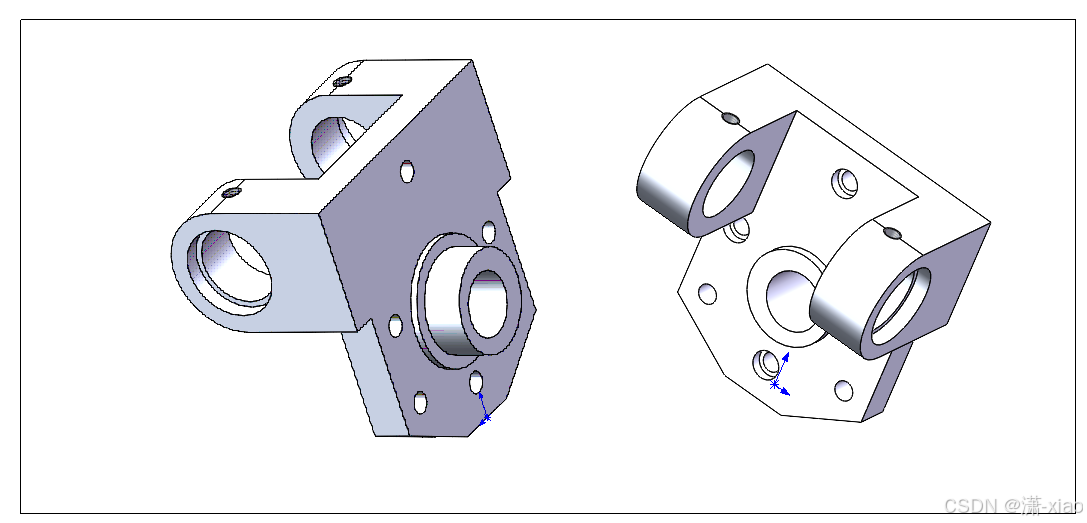

最终模型

在这里插入图片描述

作业七

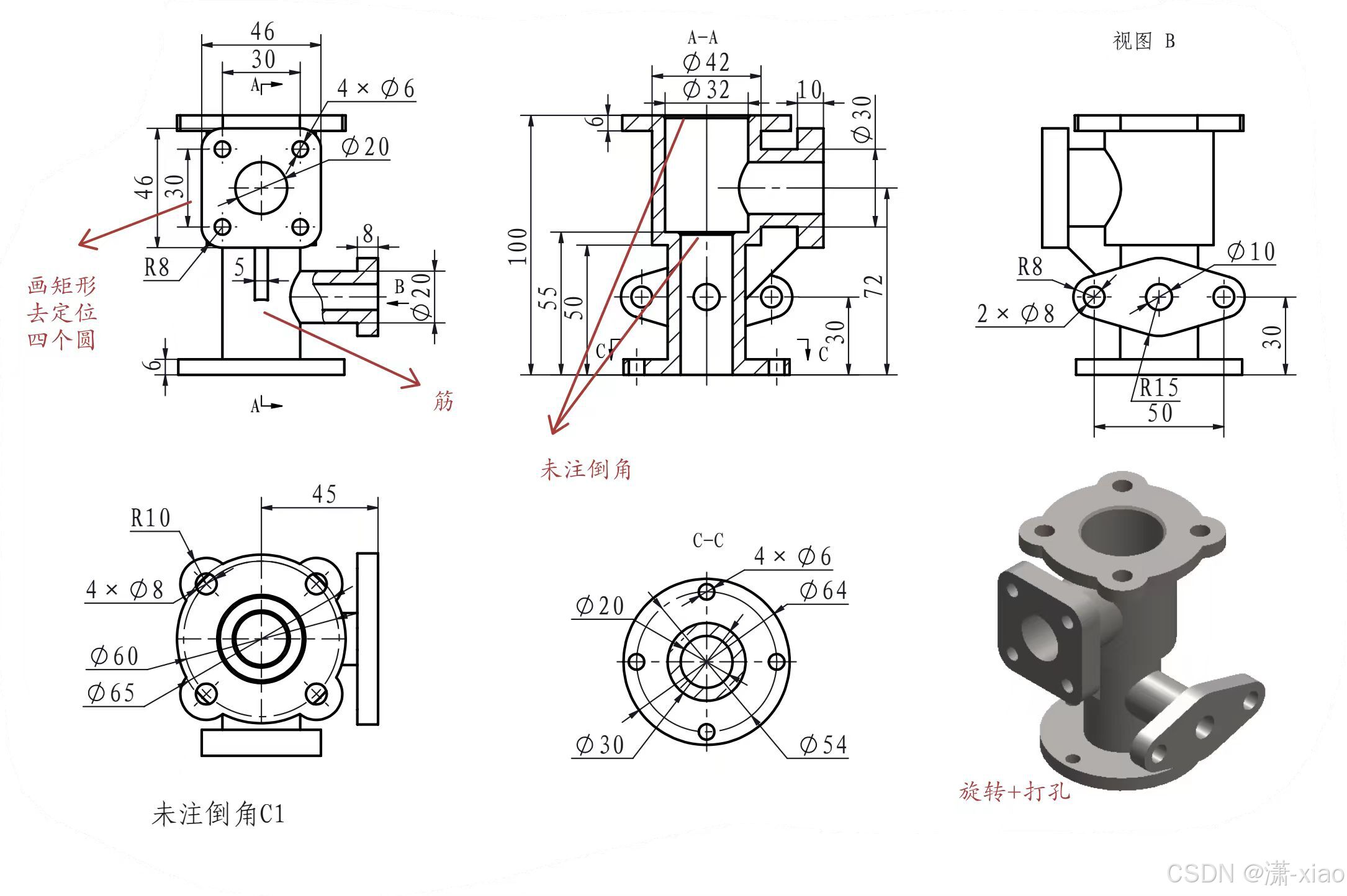

这题我的思路是：第一部分先画出主体草图的一半，直接旋转。第二部分分别做出连主体上的圆柱+板。第三部分打孔+做圆角+建模局部特征 + 筋

在这里插入图片描述

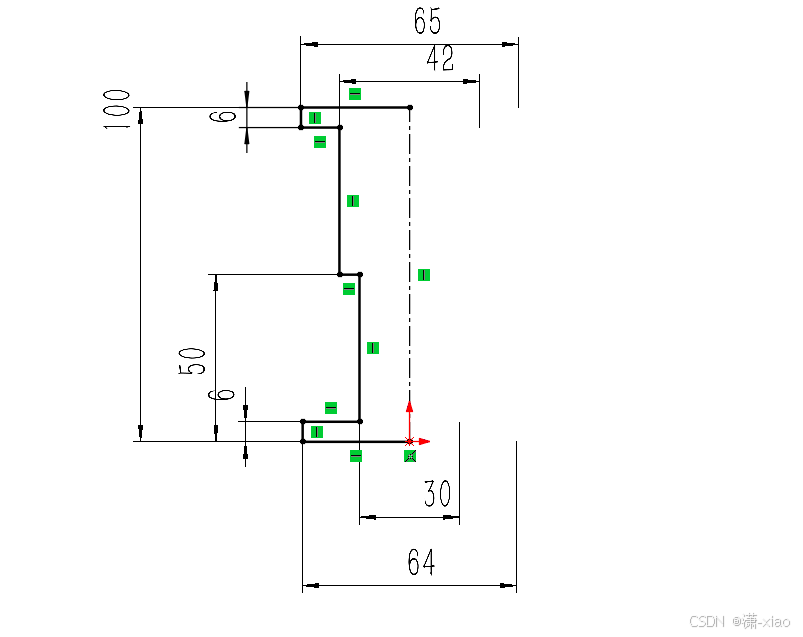

第一部分前视基准面画草图，直接旋转生成主体

在这里插入图片描述

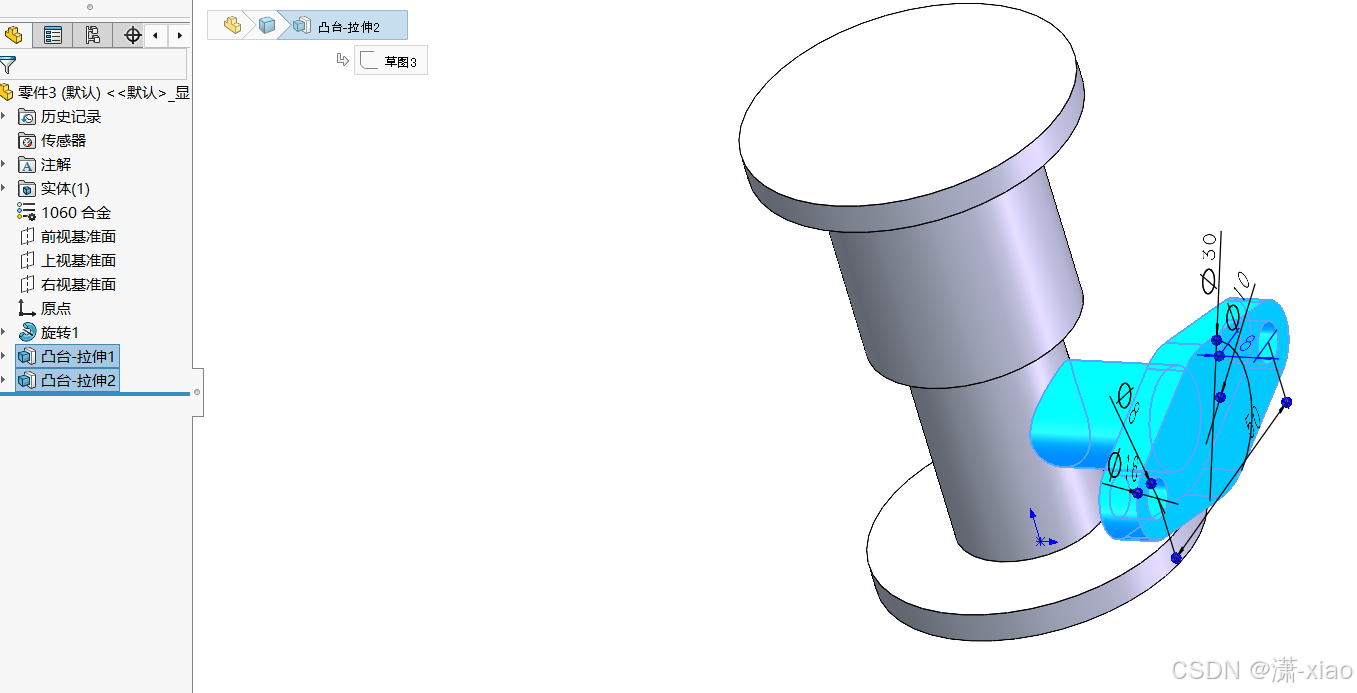

第二部分以右视基准面画草图，先画出其中的一个圆柱+板

在这里插入图片描述

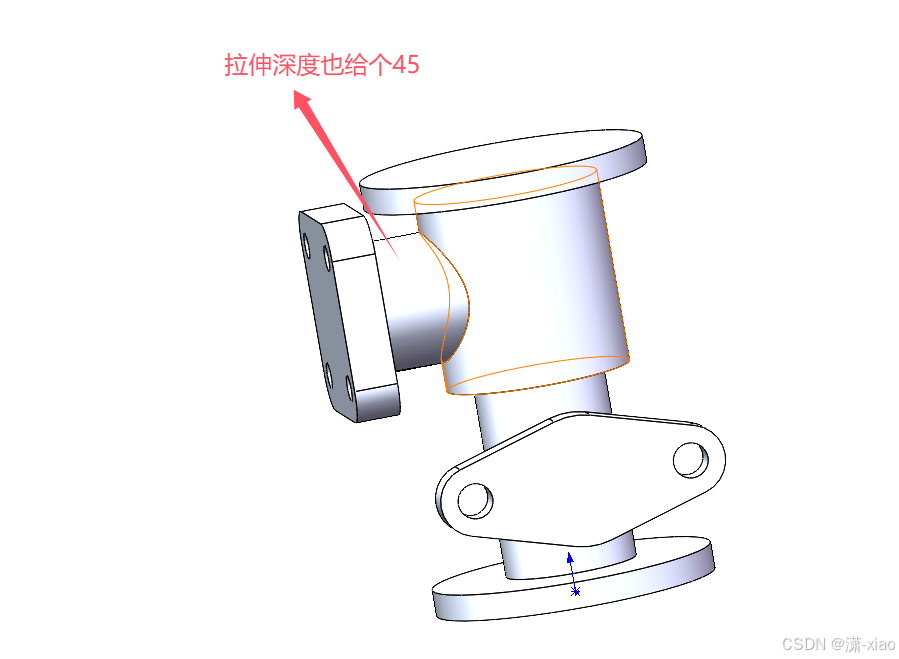

第二部分以前视基准面画圆拉伸，不过我好像没找到圆柱的拉伸深度，所以就直接给个45，这里先不打孔，等把主体的孔打了才好打

在这里插入图片描述

第三部分先拉伸切除底板的圆

在这里插入图片描述

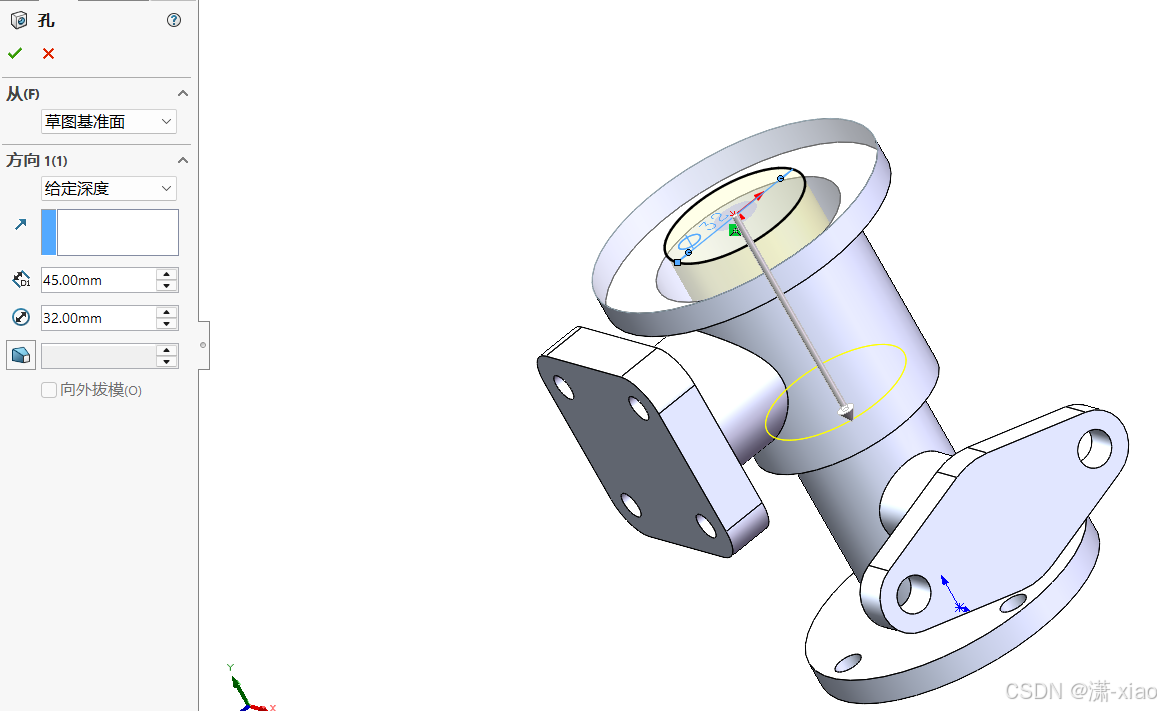

主体的第一个孔

在这里插入图片描述

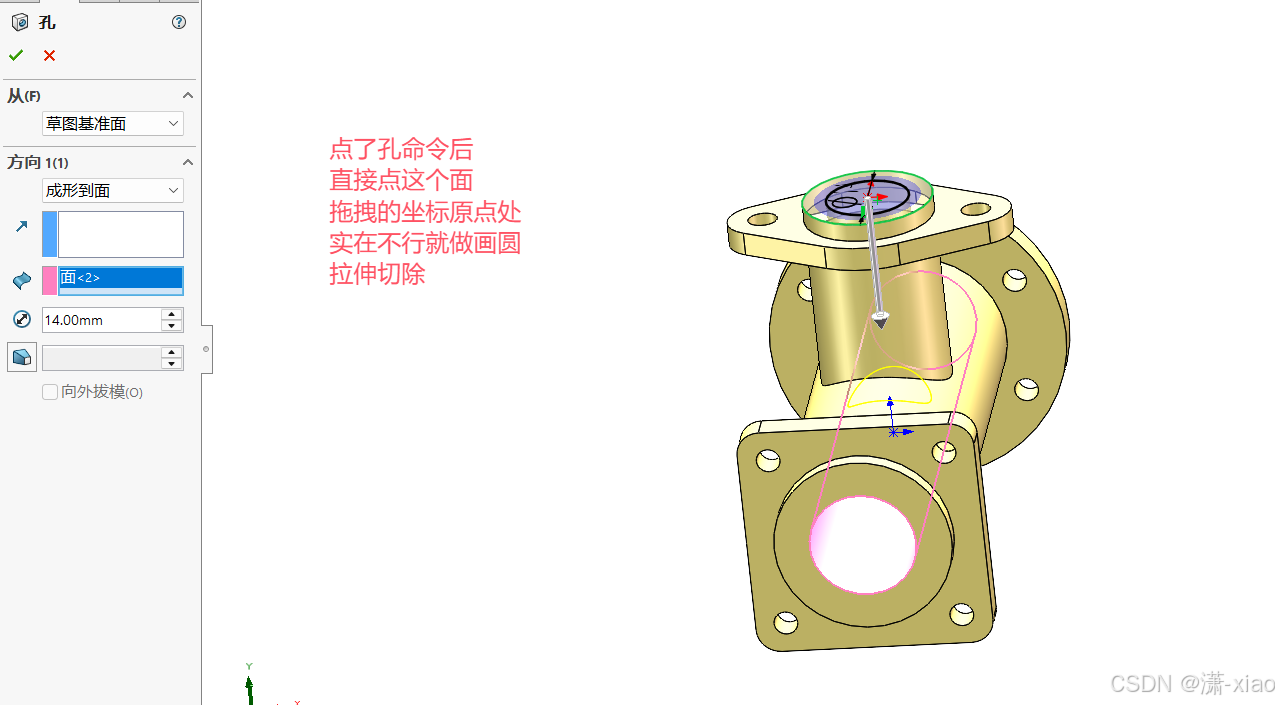

主体的第二个孔，现在就能去打第二部分的孔了

在这里插入图片描述

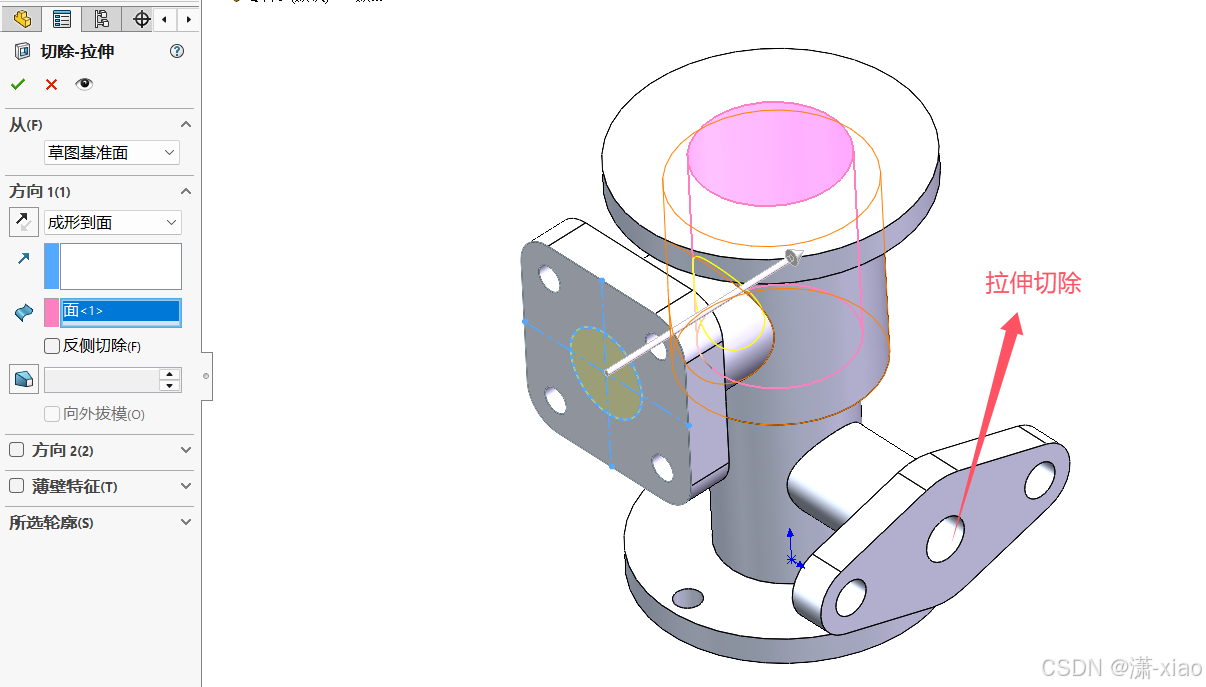

第二部分的孔做拉伸切除

在这里插入图片描述

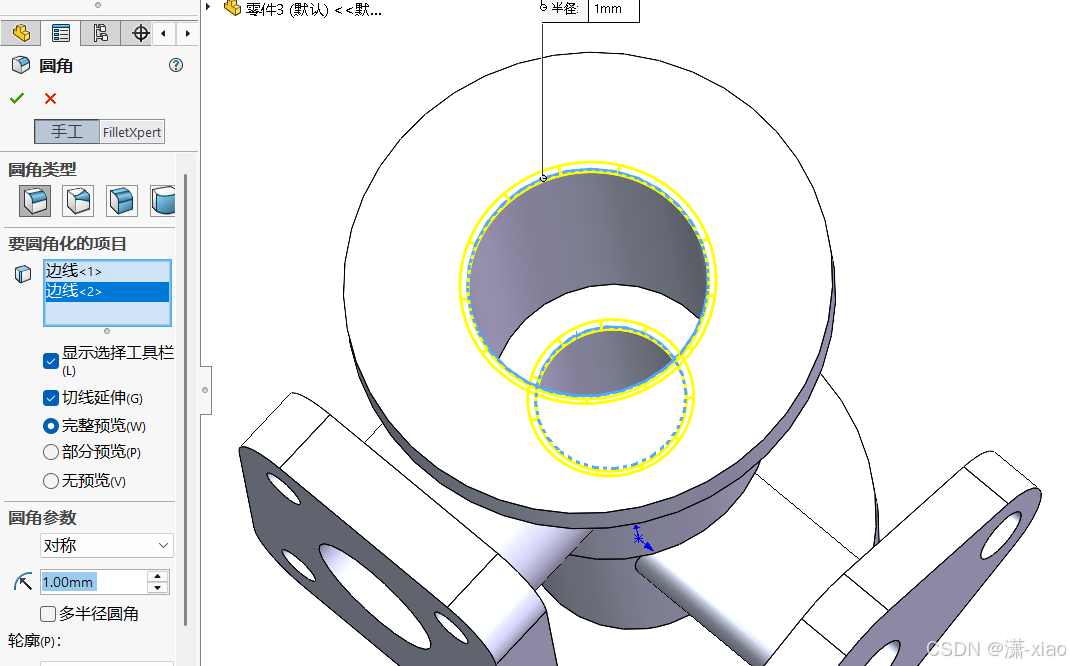

未注圆角R1

在这里插入图片描述

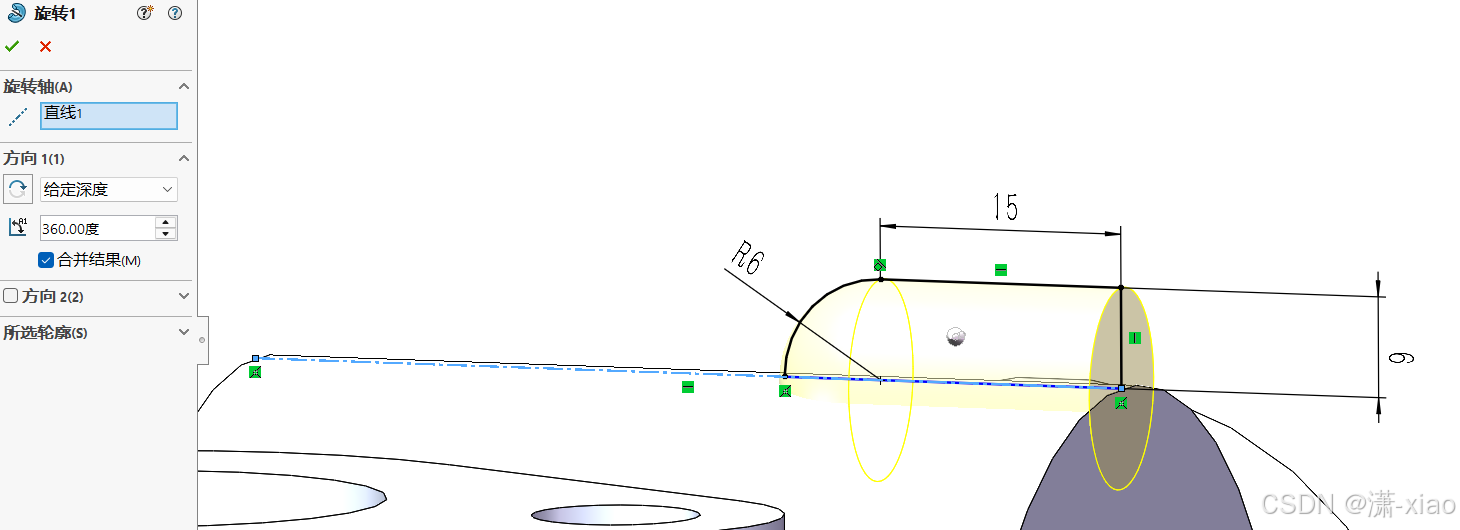

解决顶面特征

在这里插入图片描述

右视基准面画根线，用筋命令

在这里插入图片描述

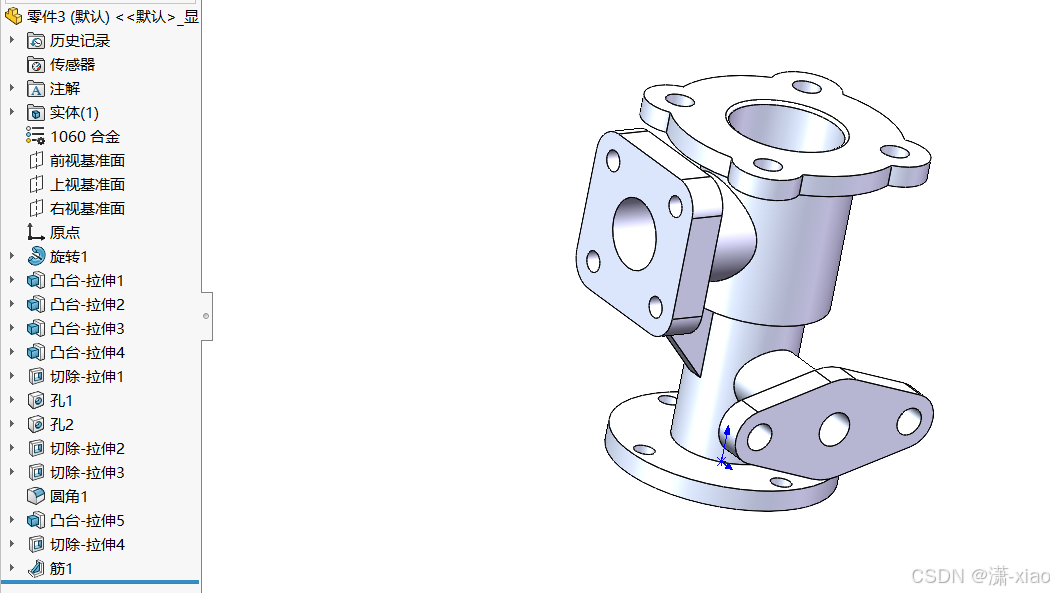

最终模型

在这里插入图片描述

作业八（难点 + 重点）

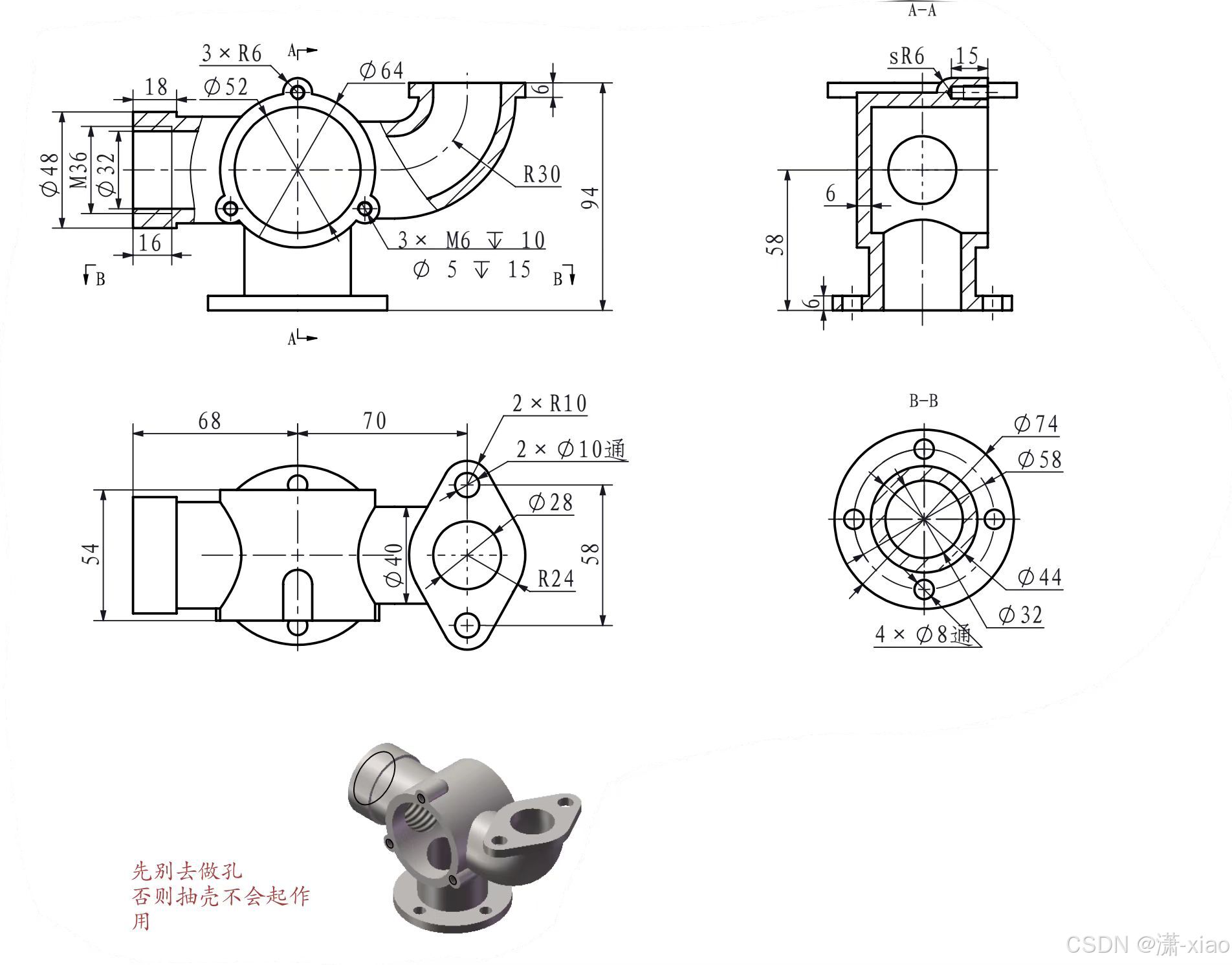

这应该是八道题中最难的一道题，我的思路是：第一部分是：画出中间的主体（底板 + 竖直圆柱 + 躺着的圆柱）。第二部分是：前视基准面画草图路径，再沿路径扫描。第三部分是：做装饰螺纹线 + 抽壳 + 孔切除 + 板等局部特征

在这里插入图片描述

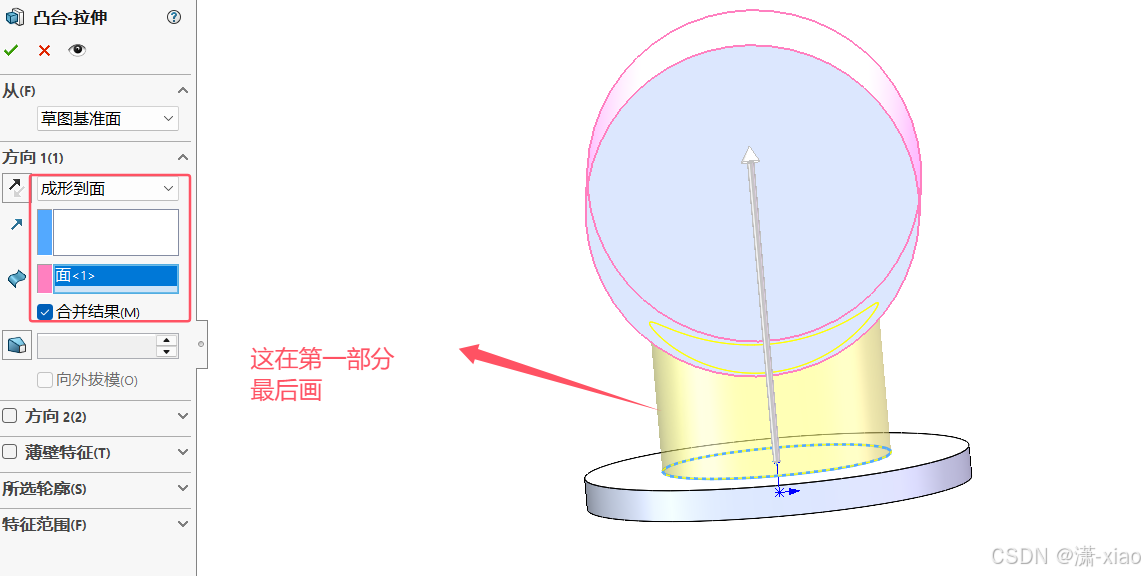

第一部分这里要注意第一部分的主体中间的圆柱最后画，我在视图中找了很久也没找到拉伸高度，那就先画上面躺着的圆柱再让它成形到面即可

在这里插入图片描述

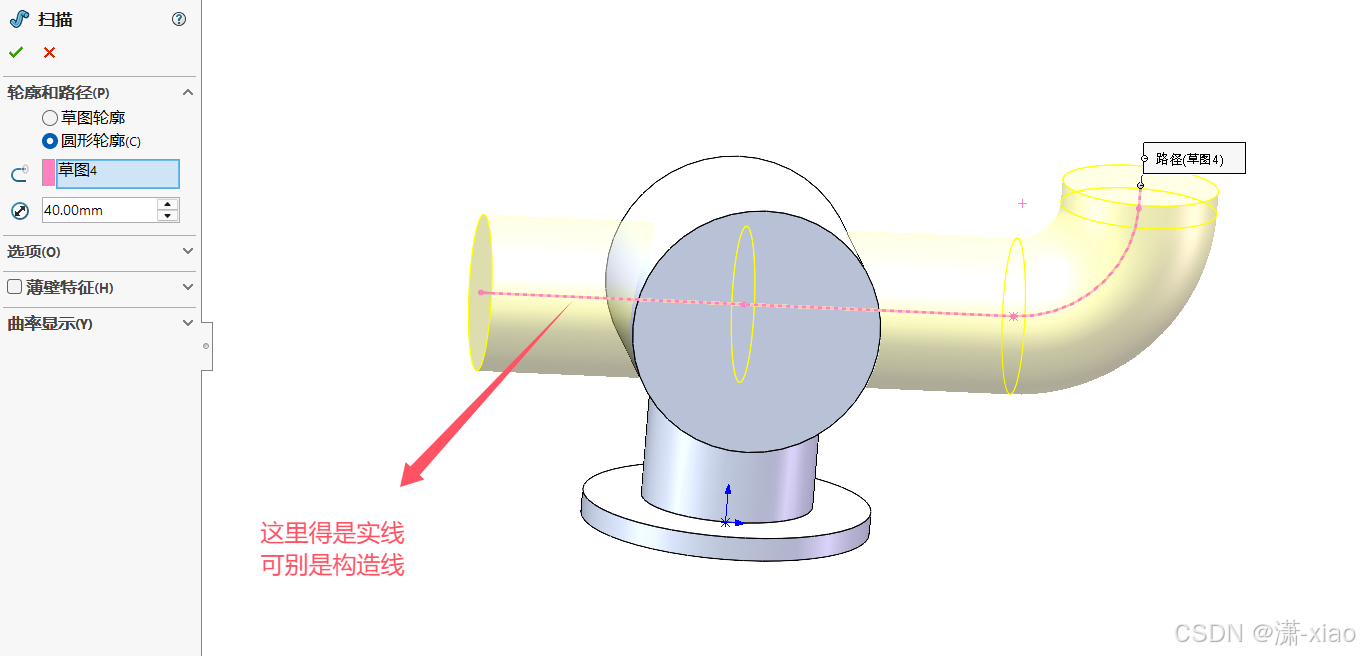

第二部分前视基准面画草图路径（这里得注意，路径一定得是实线，千万别搞成构造线）。再沿着路径扫描拉伸

在这里插入图片描述

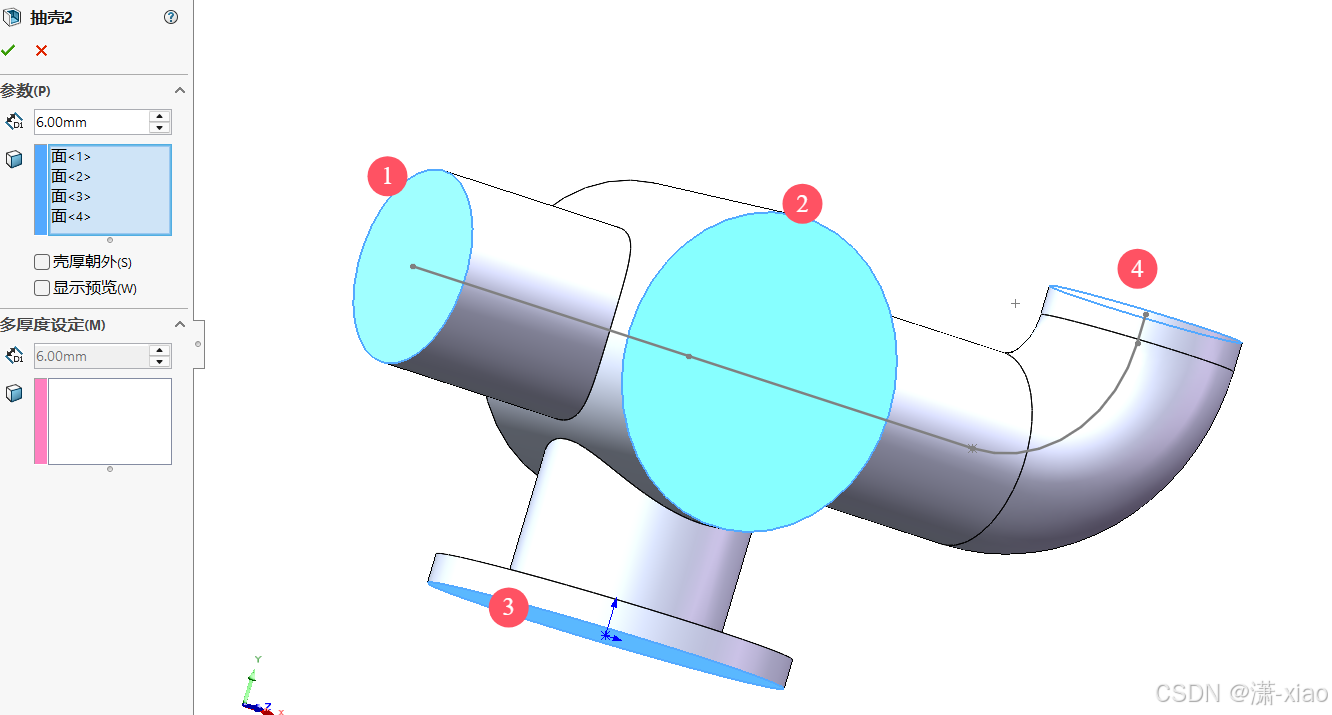

第三部分这里要先去抽壳，再去做表面凸出来的两特征，抽壳选择这四个面，这个得结合上面的视图去选择，比如通过A-A剖视图，能看到这个主体底面是贯穿的，有一边是有厚度的（左边不是有阴影线）

在这里插入图片描述

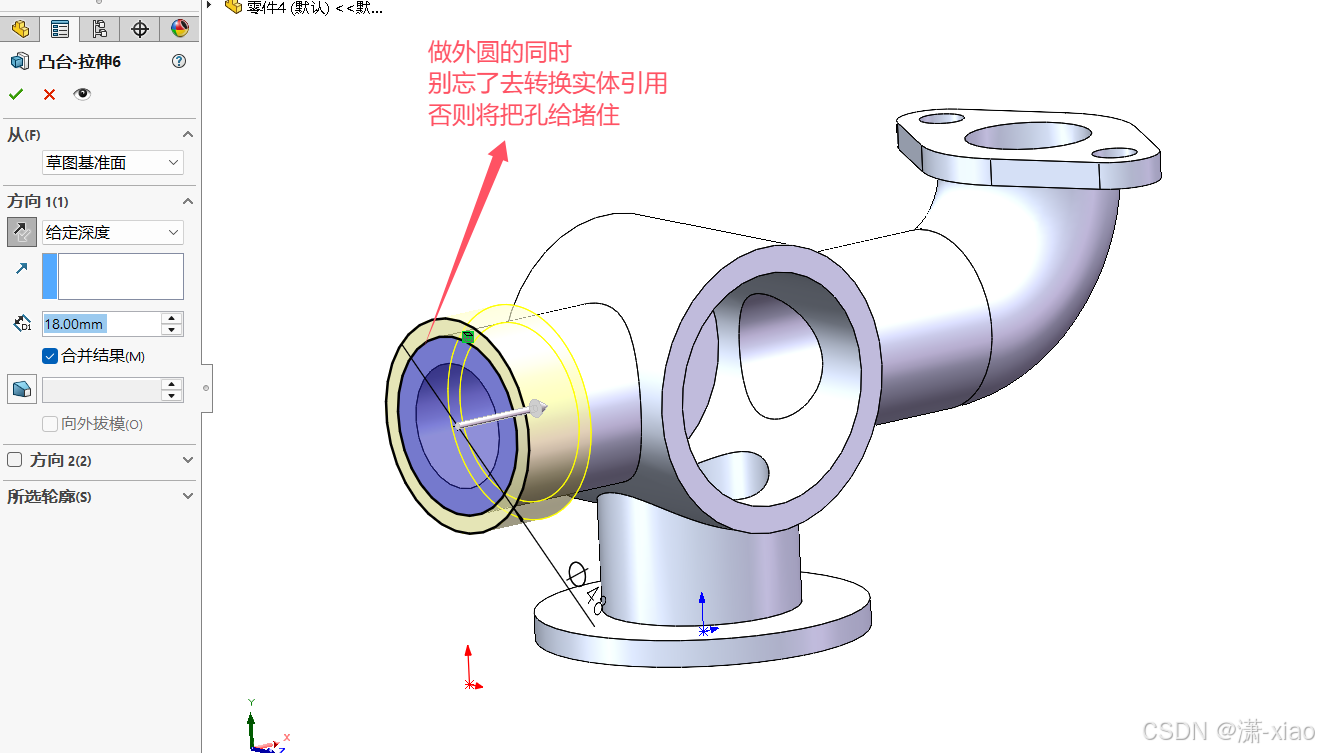

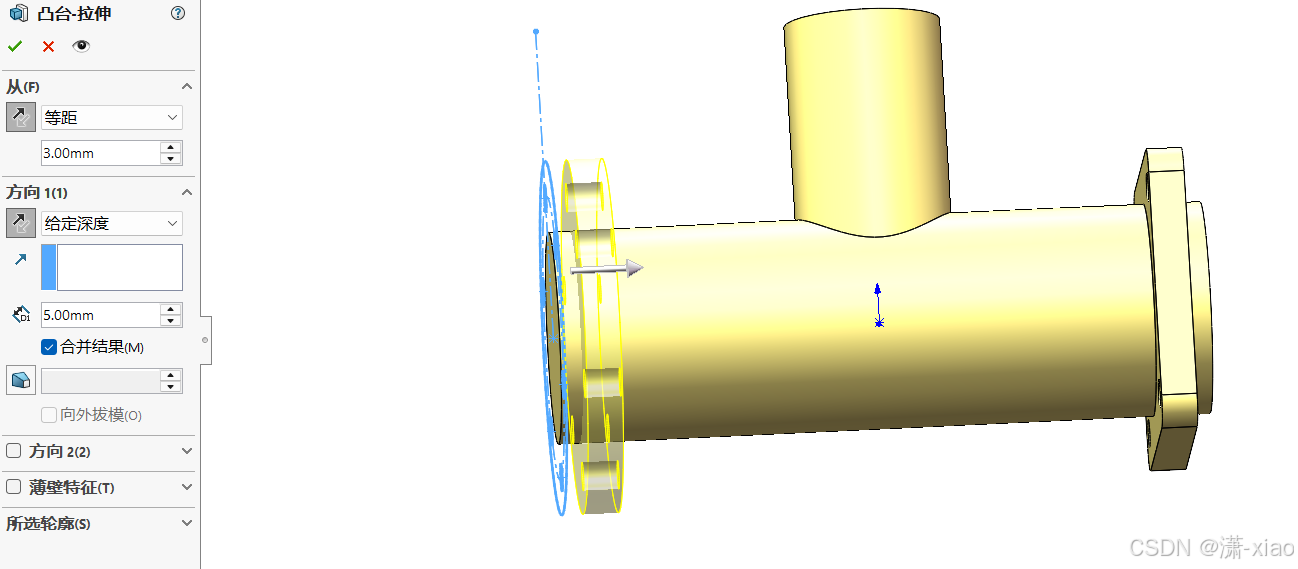

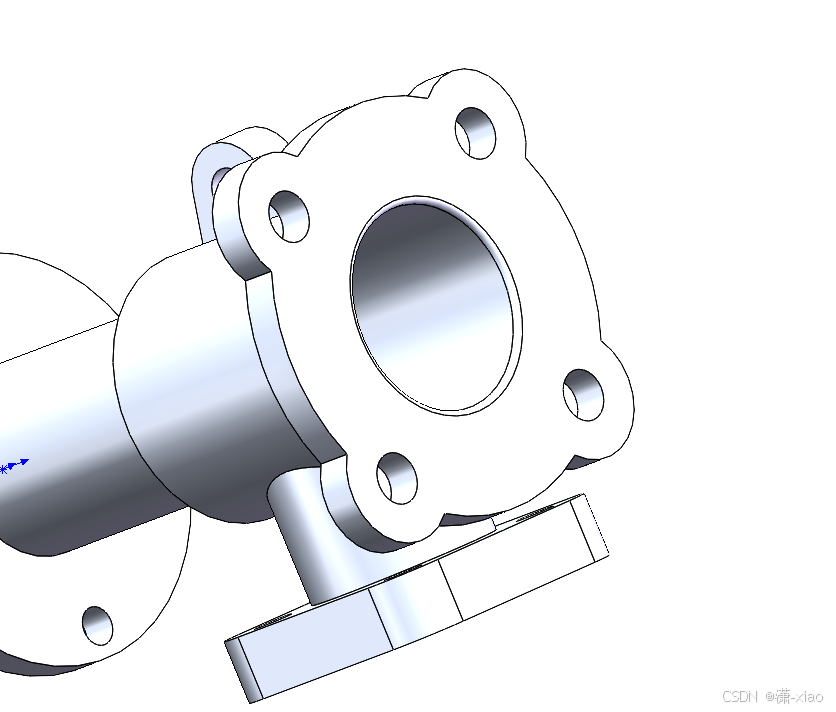

再去做出这两特征

在这里插入图片描述

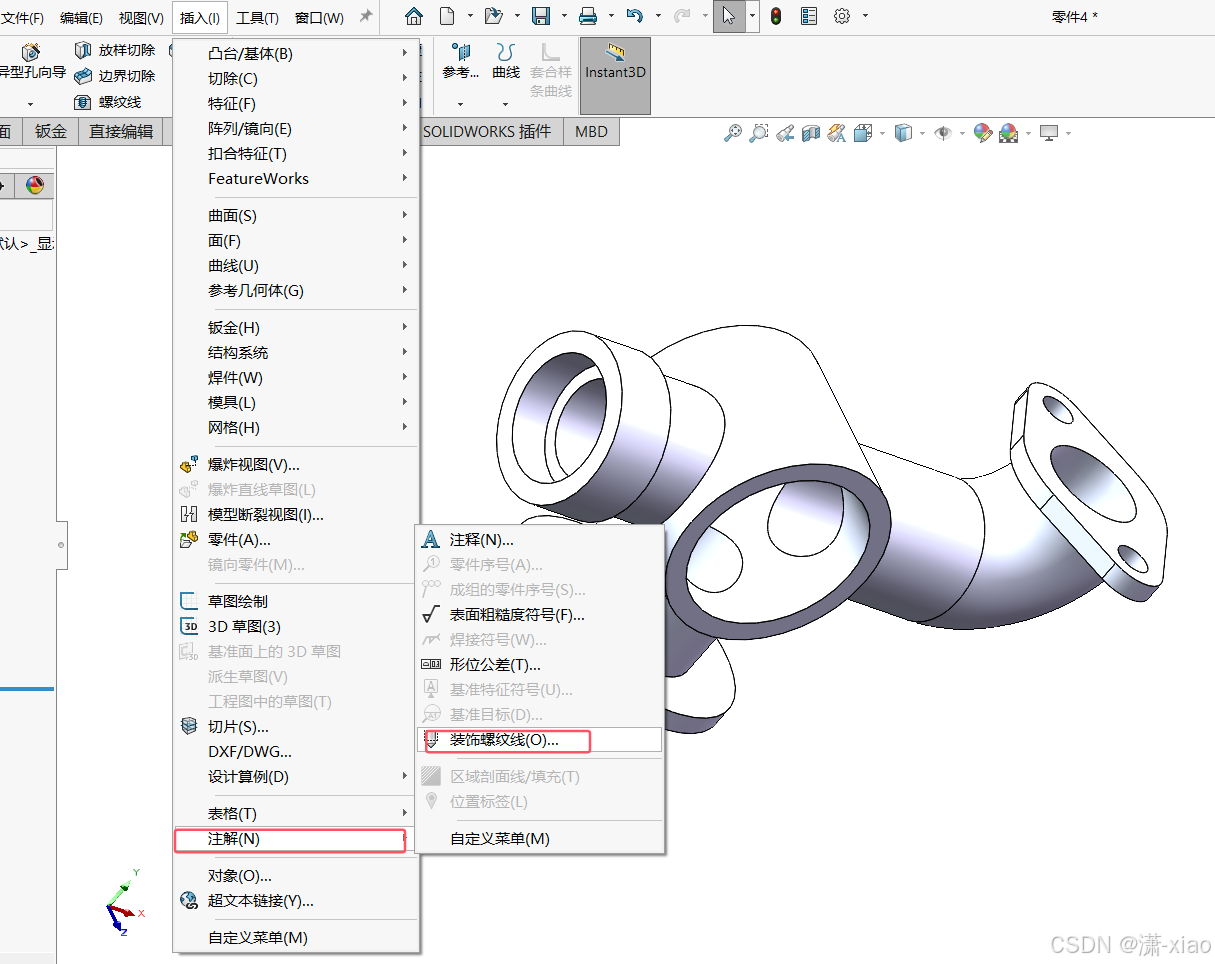

先找到装饰螺纹线的位置，这里要强调一下，工厂出图用的都是装饰螺纹线，不是真正让你去用螺纹线去切出螺牙，再出图

在这里插入图片描述

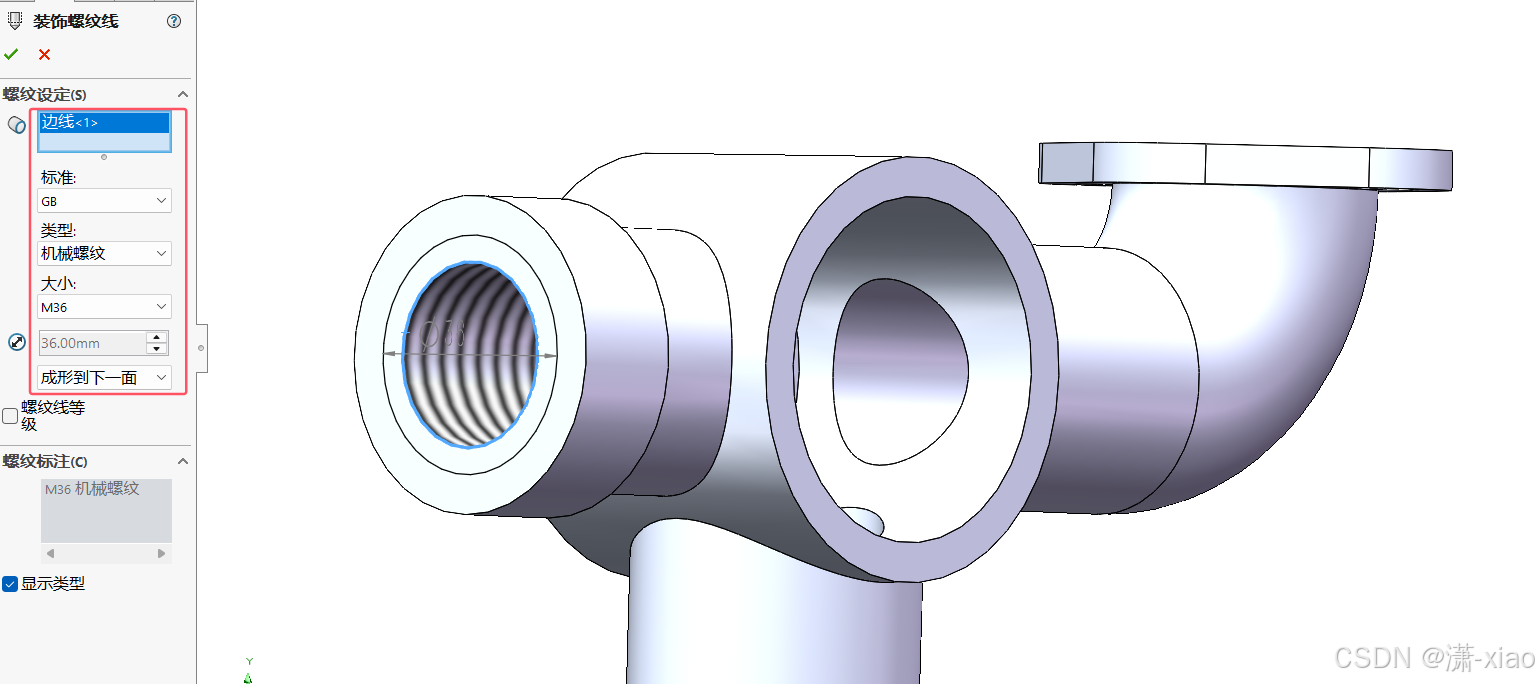

装饰螺纹线

在这里插入图片描述

这个特征我是右视基准面画草图旋转生成

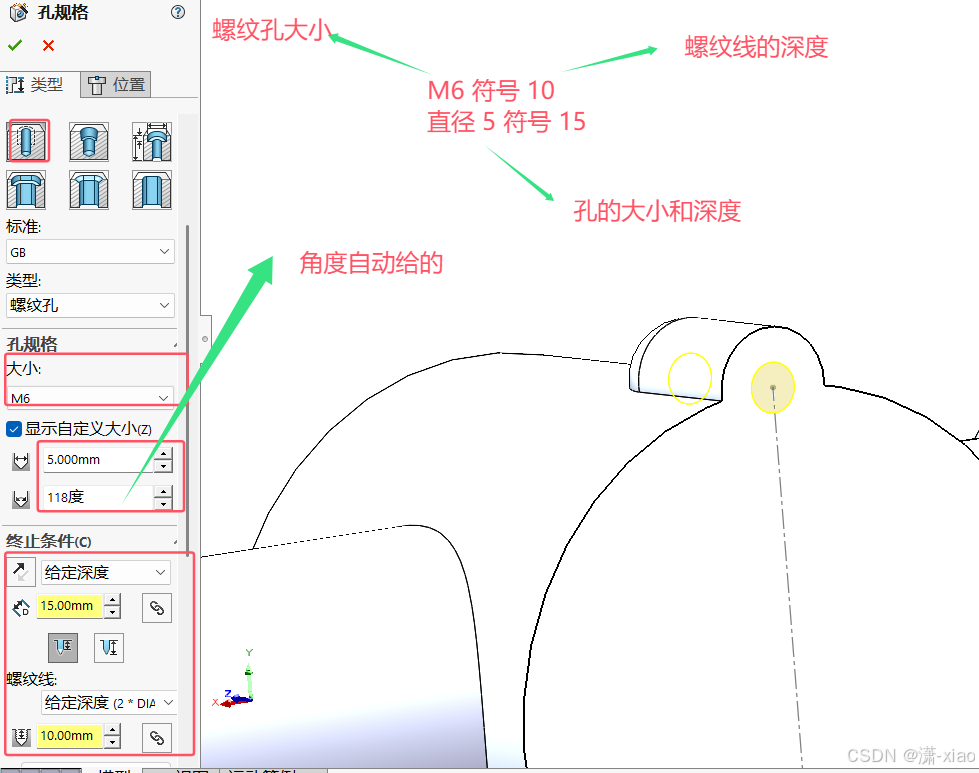

去做螺纹孔，这里的螺纹孔还得看懂视图上表示的是什么意思才能看的懂,看下面的分析

在这里插入图片描述

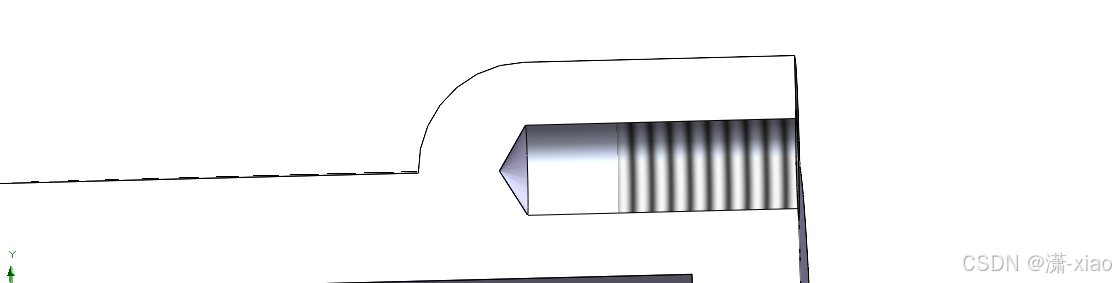

看一下该螺纹孔的剖视图

在这里插入图片描述

最后圆周阵列

在这里插入图片描述

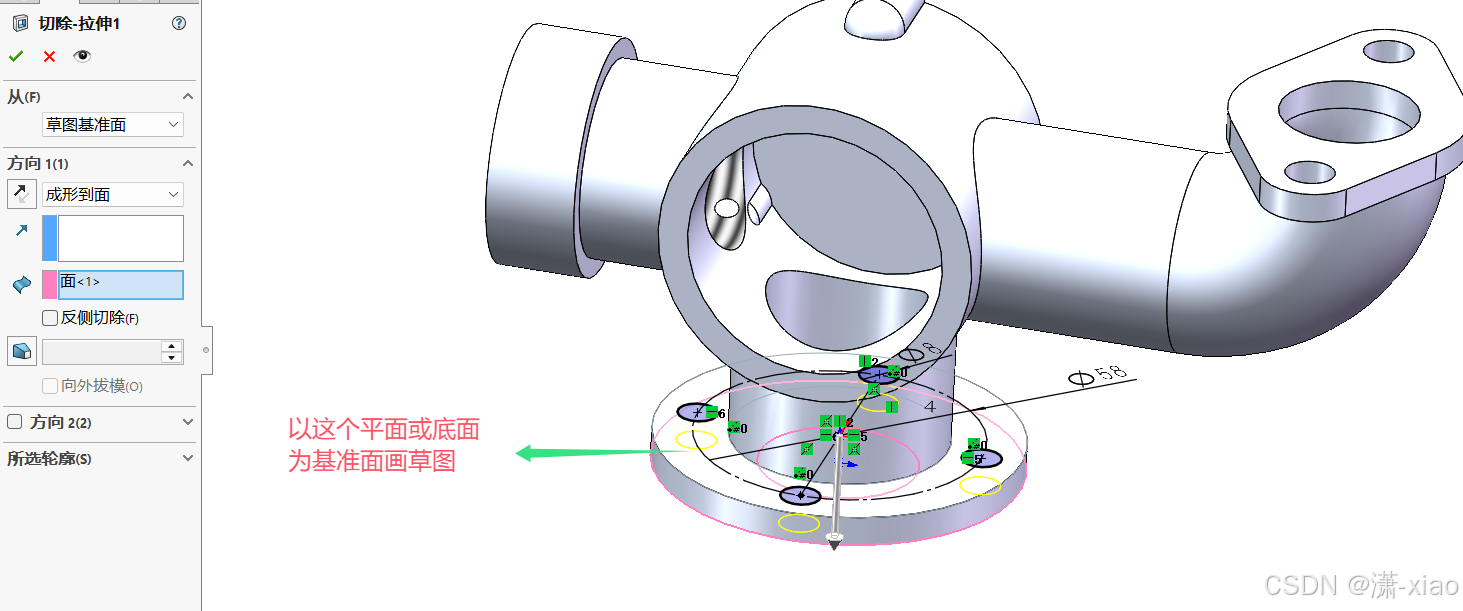

最后去做底板的孔的拉伸切除

在这里插入图片描述

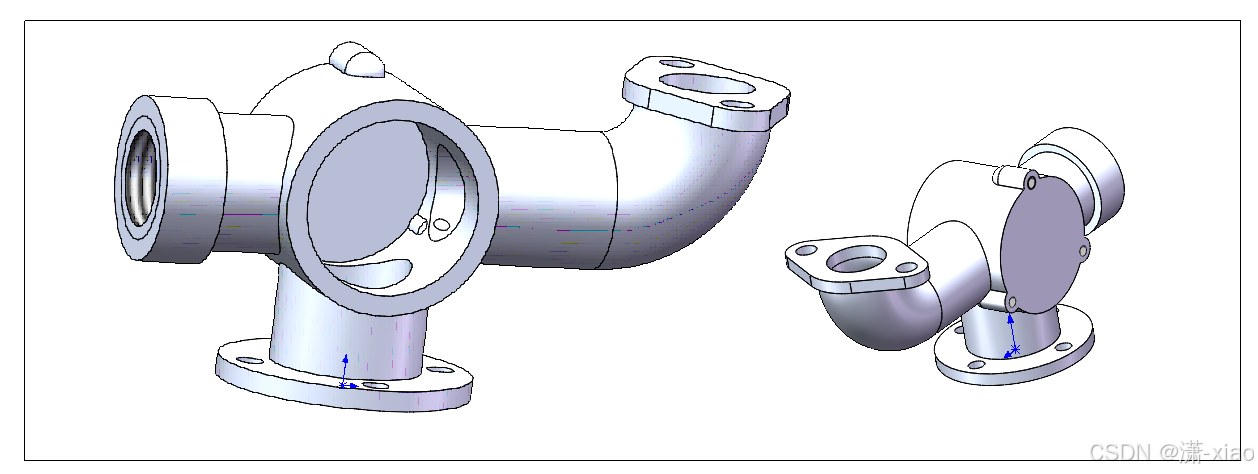

最终模型

在这里插入图片描述
