亮点
sei减少zhs生成 延长电池寿命 并提出新的sei观点
cei捕捉mn离子提高正极稳定性
图1nmrh谱 降低 证明h的电荷密度增加 证明锌离子溶剂化的水被替换了一部分
红外拉曼也要证明添加剂对溶剂化结构的改变 但个人觉得变化都不明显 解释的也不是很清楚
zn 水 添加剂和zn离子的吸附能计算
添加前后的分子静电势
活化能 添加后变大了 也没解释变大代表什么
图2溶剂化分析后 开始分析电解液
图2a计算homolumo 为sei形成铺垫 2b为水和添加剂对002的吸附能 更倾向吸附形成sei 2c腐蚀电位 2de窗口 后面就是浸泡20天后的sem xrd 扫描共聚焦 afm(一般不都是循环后的?)

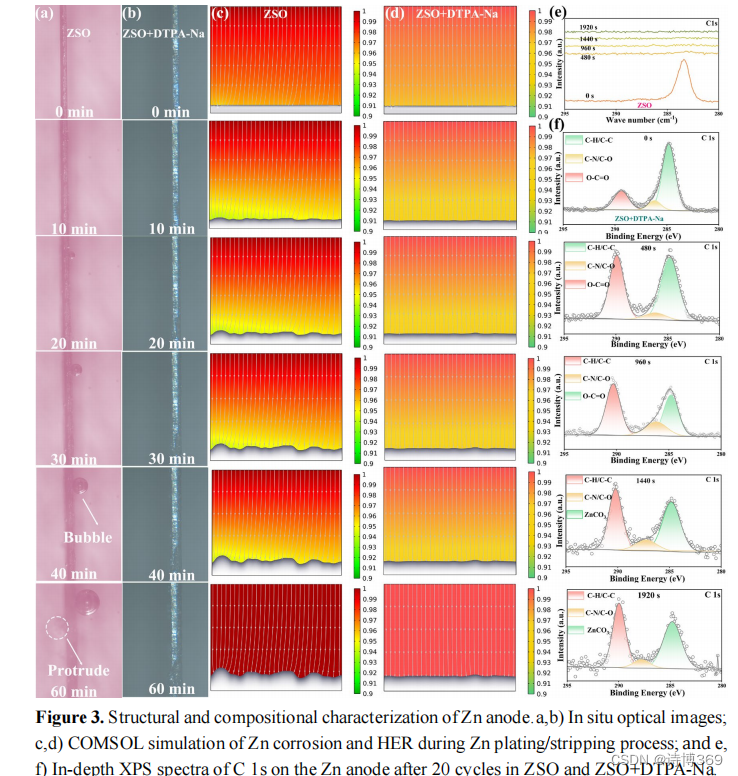

图3原位观察 模拟 xps刻蚀
图4fib加tof分析sei成分
图5 20 50圈后的xrd sem clsm 不放图了
图6性能 不放了
图7正极侧
用红外证明cei
内容非常多 图画的不太好看 很多图都不想放出来
