实验三 电压源与电流源的等效变换

一、实验目的

1. 掌握电源外特性的测试方法。

2. 验证电压源与电流源等效变换的条件。

二、原理说明

1. 一个直流稳压电源在一定的电流范围内，具有很小的内阻。故在实用中，常将它视为一个理想的电压源，即其输出电压不随负载电流而变。其外特性曲线，即其伏安特性曲线U＝f(I)是一条平行于I轴的直线。一个实用中的恒流源在一定的电压范围内，可视为一个理想的电流源。

2. 一个实际的电压源（或电流源）， 其端电压（或输出电流）不可能不随负载而变，因它具有一定的内阻值。故在实验中，用一个小阻值的电阻（或大电阻）与稳压源（或恒流源）相串联（或并联）来摸拟一个实际的电压源（或电流源）。

3. 一个实际的电源，就其外部特性而言，既可以看成是一个电压源，又可以看成是一个电流源。若视为电压源，则可用一个理想的电压源Us与一个电阻Ro相串联的组合来表示；若视为电流源，则可用一个理想电流源Is与一电导go相并联的组合来表示。如果这两种电源能向同样大小的负载供出同样大小的电流和端电压，则称这两个电源是等效的，即具有相同的外特性。

一个电压源与一个电流源等效变换的条件为：

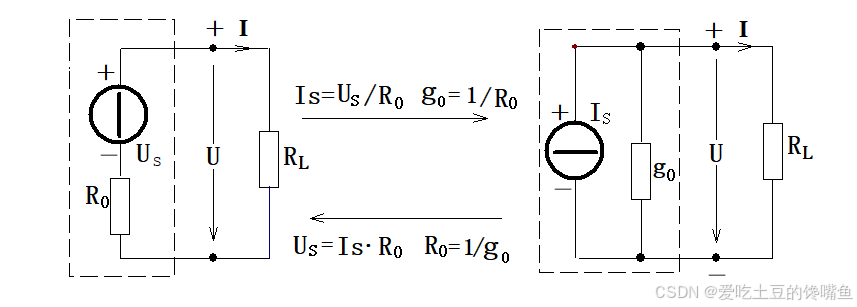

Is＝Us／Ro，go＝1/Ro   或  Us＝IsRo，Ro＝ 1/ go 。 如图7-1所示。

图 7-1

三、实验设备

序号	名    称	数量	备  注
1	可调直流稳压电源	1	DC_POWER
2	可调直流恒流源	1	DC_CURRENT
3	直流数字电压表	1
4	直流数字毫安表	1
5	万用表	1
6	电阻		resistor
