【轨物方案】断路器操动机构在线监测物联网方案

传统的断路器操动机构在运行和运维方面存在一定的痛点，主要包括以下几个方面：

l 合闸电流大：由于合闸电流大，一般的辅助开关、继电器触点不能满足要求，必须配专门的直流接触器，利用直流接触器带消弧线圈的触点来控制合闸电流，从而控制合、分闸线圈动作。

l 电源电压变动对合闸速度影响大：耗费材料多，机构笨重。

l 不具备手动合的功能：当操作机构箱出现故障而使断路器拒绝电动时，就必须停电进行处理。

l 机械部分故障率高：目前电气化铁道牵引变电所27.5KV真空断路器的分合闸操作机构常用的有三类，一是电磁操动机构、二是弹簧操动机构、三是永磁操动机构。电磁操作机构已使用50多年，技术落后，操作功率大，合闸时间长，对电源要求高，而且机械部分故障率高。

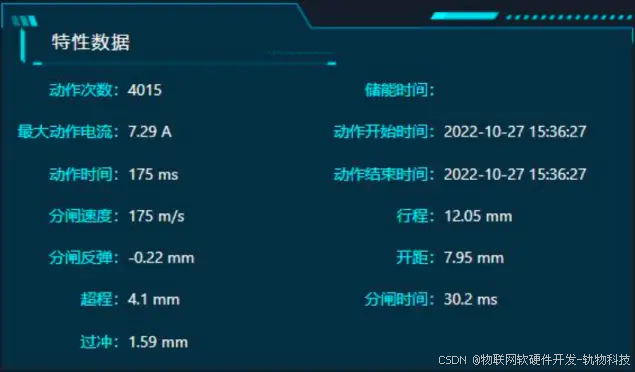

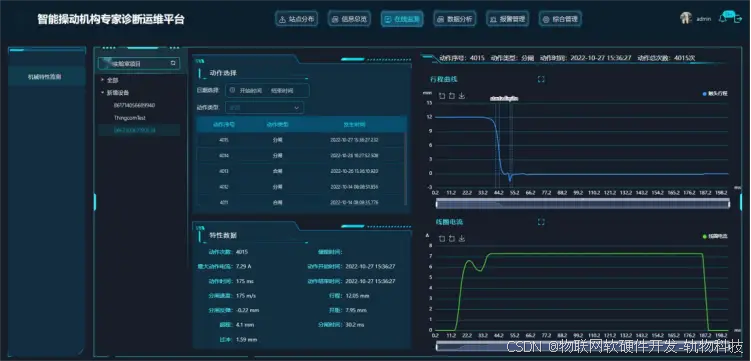

基于以上问题，轨物科技为客户定制开发了智能操动机构在线监测系统，利用传感器和物联网相关技术，对断路器的机械特性参数进行实时监测，以评估其状态和性能。该技术主要对断路器的合闸数据与分闸数据进行监测，包括线圈电流、速度、时间以及开距等，从而判断断路器的运行状态，是否存在故障。

通过动作数据和形成数据可以评估操动机构性能、优化操动机构设计、监测断路器状态、提高断路器可靠性。
