2）方法二：使用EDA内置的元器件搜索面板放置元器件
6.1创建项目
(1)创建新的工程

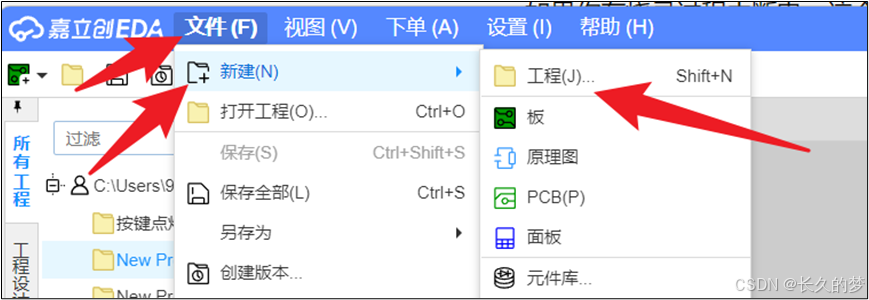

点击【文件】- 【新建】-【工程】

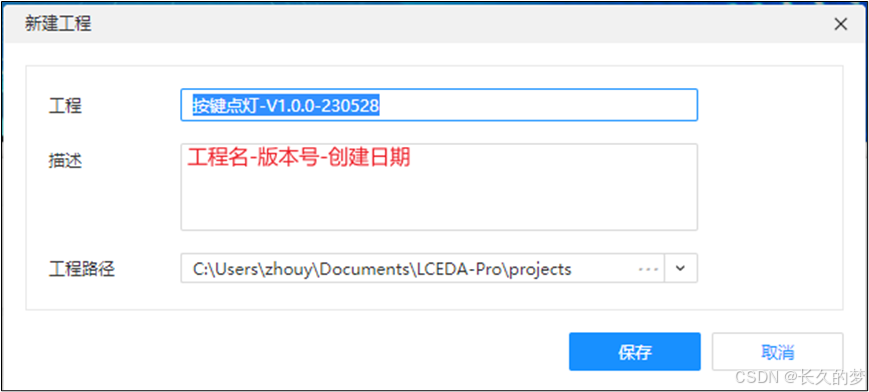

(2)设定新建工程的信息
工程名为了方便管理采用如下格式：工程名-版本号-创建日期。

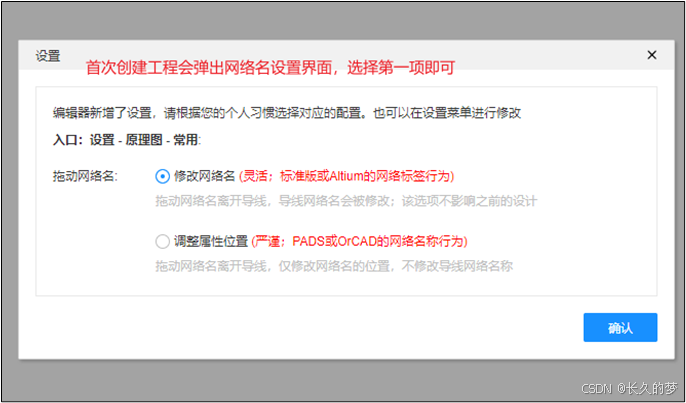

(3)选择网络名设置
第一次创建工程会要求设定拖动网络名的软件行为逻辑，这里有两个选项。对于初学者来说选择第一个就好。这里简单解释一下。
(1)修改网络名：
拖动网络名（可以暂时理解为导线的标签）的时候顺带着修改导线的网络名，这是嘉立创EDA标准版和另一款叫Alitum的软件所采用的交互逻辑。
(2)调整属性位置
拖动网络名的时候只是调整标签位置，不做其他修改，是PADS和orCAD两款也比较流行的EDA软件里的交互逻辑。
6.2了解工程目录的结构

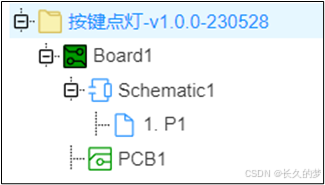

(1)工程目录结构
创建项目后，在软件的左侧可以看到如下图所示的项目目录。

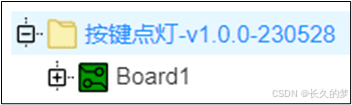

(2)按键点灯-v1.0.0-230528
这个是整个项目的顶级目录，所有的板子都只能作为它的子目录。
(3)Board1（板子）
这个是项目中的板子，一上来只会有一块板子，也就是现在的Board1。不过很多电子产品中并不会只有一块电路板。

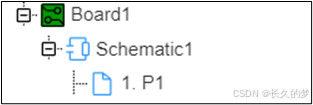

(4)Schematic1（原理图文件）
这个对应着当前电路板的原理图，一个板子只能有一个原理图。原理图其实就是我们之前所学的电路图，不过一个电路板上的电子元件可能很多，最终一张纸画不下，所以需要分页，因此1.P1就是我们原理图的第一页。

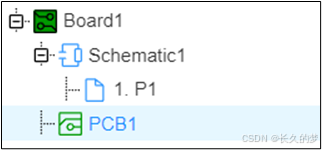

(5)PCB1（PCB设计文件）
PCB1这个对应的是当前电路板的PCB设计图， 一块板子只能有一个PCB设计图。同时因为原理图也只能有一个，所以它们是一一对应的关系。
6.3原理图绘制
6.3.1最终原理图

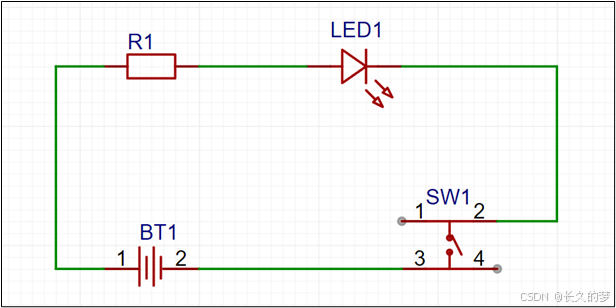

下面的电路图展示了一个基本的LED控制电路，其中包括一个电池（BT1），一个限流电阻（R1），一个发光二极管（LED1），以及一个开关（SW1）。电路的作用是在开关SW1闭合时点亮LED，在开关打开时熄灭LED。
6.3.2了解原理图的基本界面和操作
6.3.2.1原理图工作区

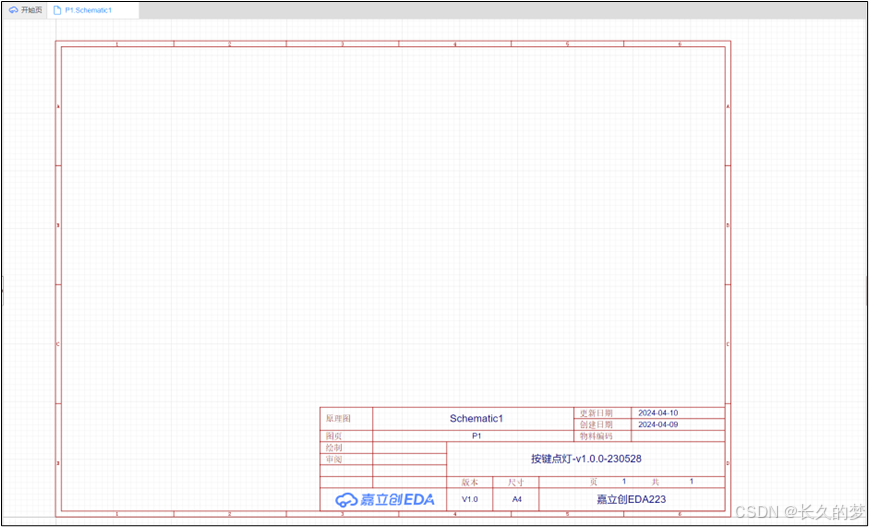

双击原理图的P1图页，即可打开原理图的编辑页面。

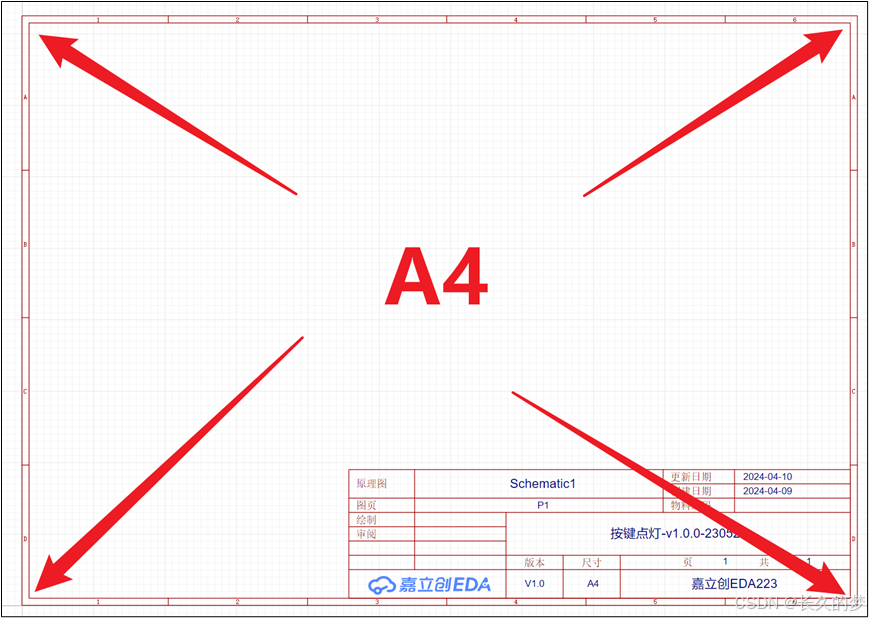

红色的边框对应着我们现实中的纸张，原则上，原理图所有的绘制都必须在红色的边框内。

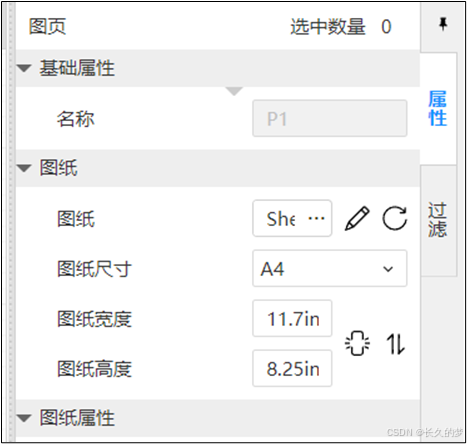

在右侧的属性栏，我们可以看到当前图页的基本信息
其中图纸的尺寸A4对应的就是我们红色外边框的大小。

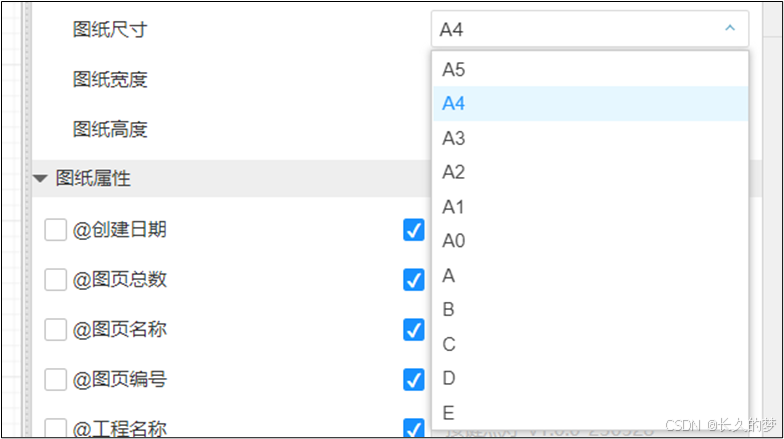

默认A4就行了，如有修改的必要，可以点击A4，打开下拉栏，自行勾选纸张大小。
6.3.2.2修改原理图信息

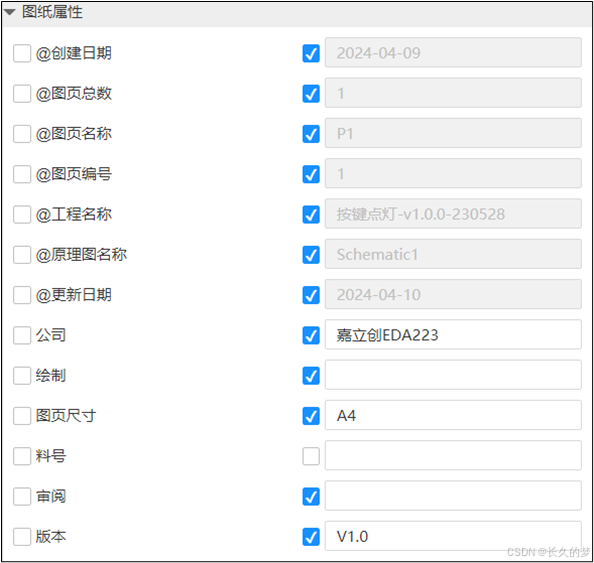

软件右侧的【属性】-【图纸属性】可以修改我们当前原理图的作者信息：
一般需要修改的是下面的信息：
（1）公司：自己所在的公司。
（2）绘制：绘制这个原理图的人。
（3）审阅：检查这个原理图的人。
（4）版本：随着项目的推进，自行调整。
6.3.3电子元件选型
6.3.3.1认识立创商城
立创商城是嘉立创旗下的一个业务平台，专门提供电子元器件的购买服务。客户可以在此平台上轻松挑选所需的电子元件，以构建和实现自己的电路设计。嘉立创EDA软件与立创商城实现了无缝集成，使得用户能够在PCB设计完成后，便捷地通过一键操作在立创商城采购到相匹配的元器件。这种紧密的集成极大地简化了原型制作和电子元件选型过程，提升了效率和便利性。因此，利用立创商城的丰富资源，用户可以方便地为他们的电路项目选购合适的电子元件。
https://www.szlcsc.com/
