基于西门子PLC编程软件（一按钮控制三灯亮度）

#记录学习西门子PLC可编程控制器#

• 题目要求：

用西门子PLC实现组合吊灯三档亮度控制。

分析：一个按钮，一个计数指令（CTU）。

                使用STEP 7-MicroWIN SMART软件

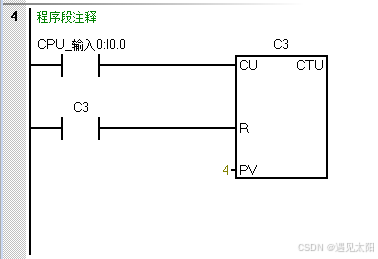

• 编写增计数器指令：

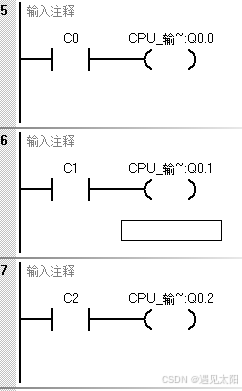

编写计数器作用后VS=PT时对输出作用：

• 完成程序编写。

本题目的在于升入了解加计数器原理及其用法。
