工程制图————尺寸标注

最新推荐文章于 2025-05-23 22:43:57 发布
原创 最新推荐文章于 2025-05-23 22:43:57 发布 · 1.8k 阅读 · 2 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#学习

总结：
- 尺寸组成：尺寸界线，终端（箭头），数字，尺寸细线

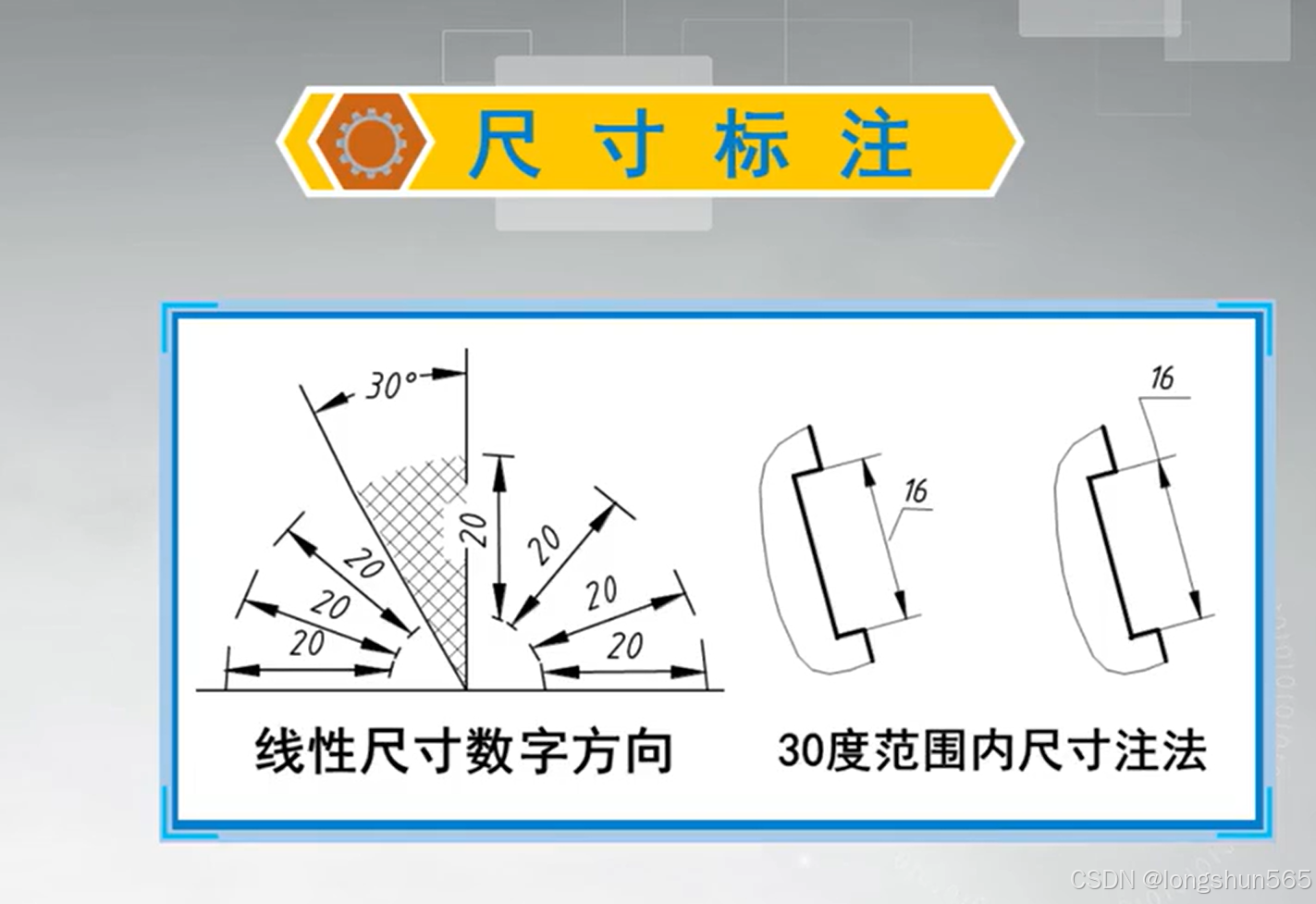

- 一般数字向上向左，斜度太大引水平线

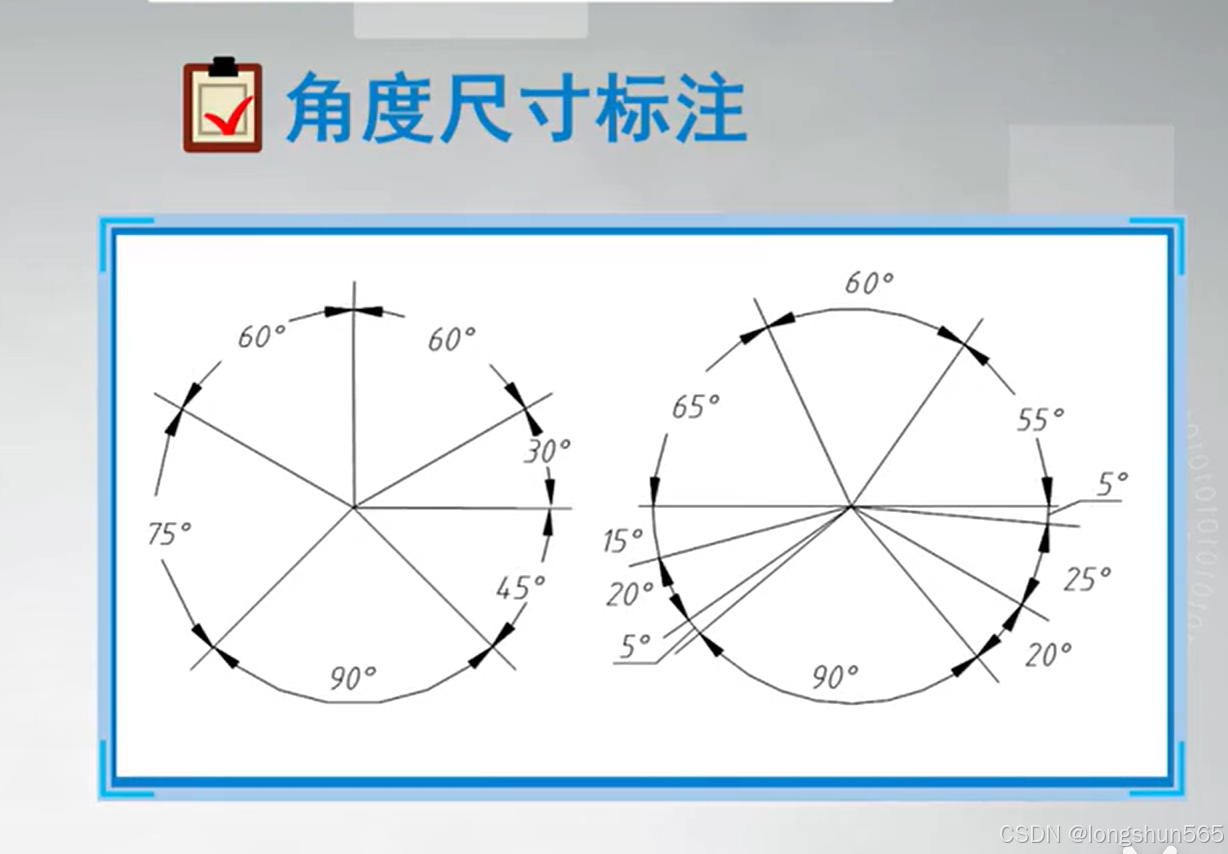

- 角度数字一律水平

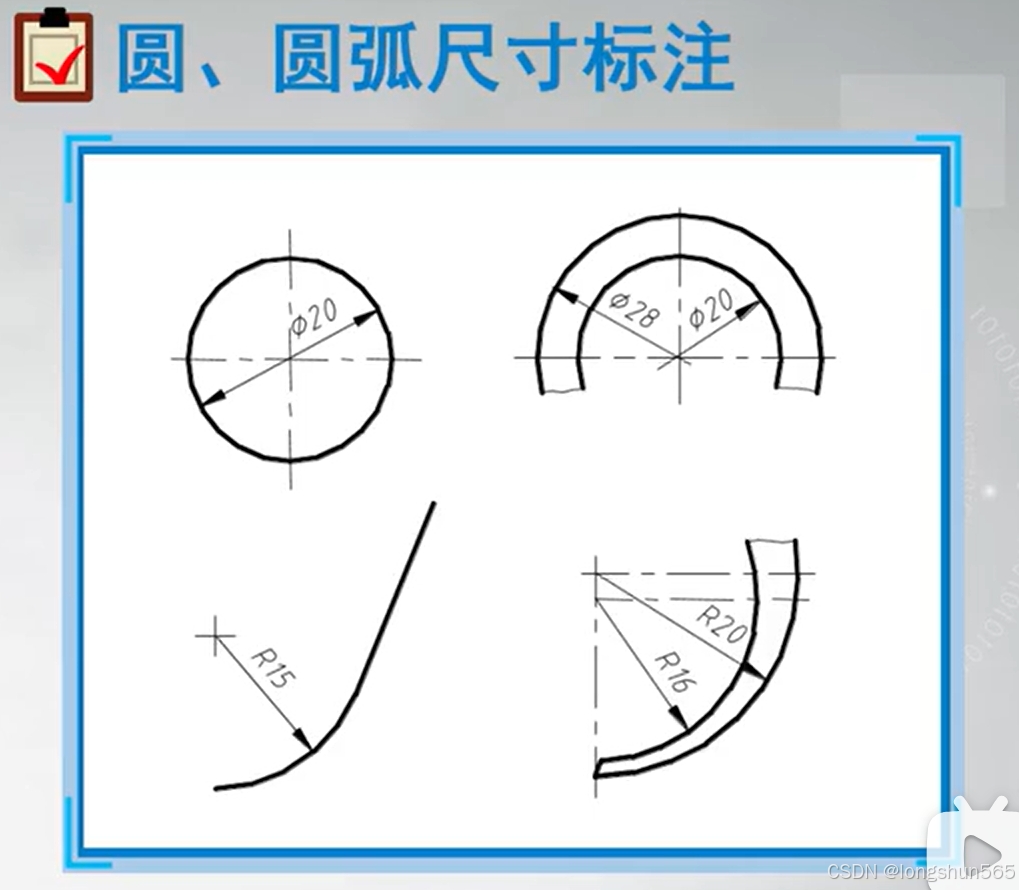

- 大圆弧和圆标直径否则标半径

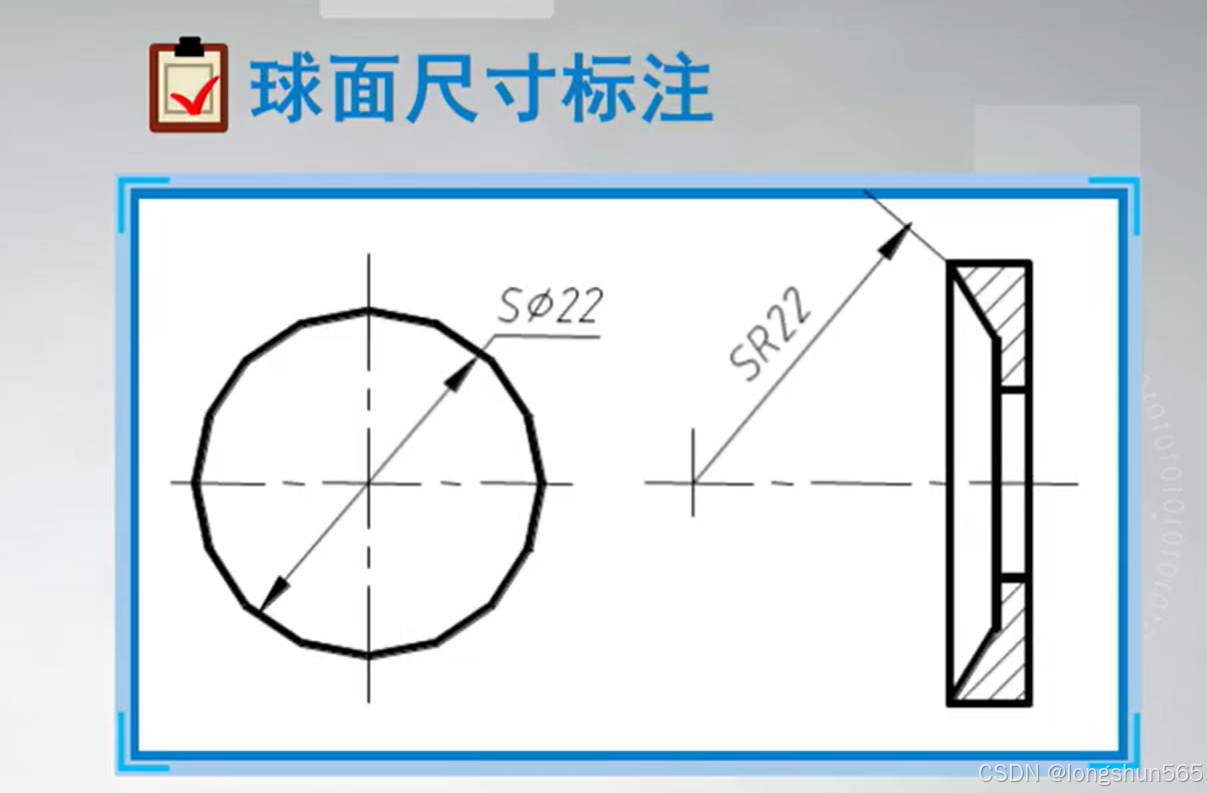

- 球的话规则同上，加个前缀 s

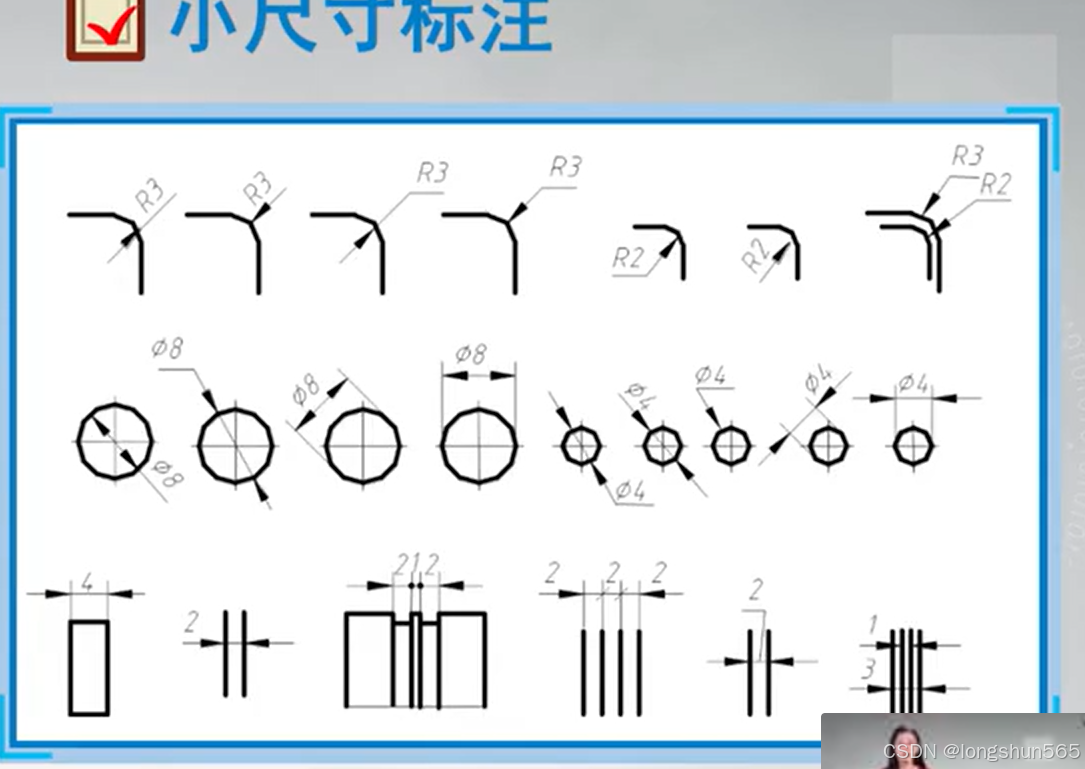

- 小尺寸就比较乱了，主打的就是能看懂就行
