《电路原理》学习笔记1-5：独立源

独立源有两种，电压源和电流源，它们都是二端元件。在这里，这两个元件都是理想化的，因为理论上讲它们的输出功率都是没有上限的，这在现实里是无法实现的。现实中电压源比较常见，像普通的干电池就是一个电压源，但是电流源很少，并且要制造能产生恒定电流的电流源相当困难，现实中的电流源体积都是很庞大的，内部构造也很复杂。

现在我所学到的独立源的确和我中学时期的电源差别很大，我一开始也没能把思想转变过来。现在的独立源，在我个人理解其实更像是一个“能发出功率或者吸收功率”的特殊电阻。按照中学的思维，电源就只能是发出功率，但是现在学到的独立源有的时候也能吸收功率，这很反直觉。

1.电压源

电压源的端电压在任意瞬时时刻与它的端电流无关，换句话讲，不管通过电压源的电流是多少（即使是0），它两端的电位差始终都是固定的。所以我个人理解是，电压源就是一个能提供稳定电位升或降的元件。

电压源的符号如图，当us为正数的时候，+端代表的就是高电位，从+端往-端的方向电位降低us。从电压源的u-i特性图像中就可以很明显地感受到，电压源提供的改变电位的能力在任何电流下都是不变的。

此外，如果电压源的us = 0，就代表着经过它的时候电位不变，相当于u-i特性图像中的那根线下移与横轴重合，这个时候这个电压源就等效于一根导线了（导线在通过任意电流的时候电位都不会发生改变），这也是我认为电压源的符号设计的高明的地方，它中间是一根和两端连着的线，当us为零的时候，直接把圆圈去掉就可以了（这也被称为“置零”，在后续的计算操作中会用到）。

2.电流源

类似于上面介绍的电压源，电流源任意时刻的端电流和它的端电压无关，就可以理解成一个能提供稳定电流的元件（这里的“稳定电流”包括电流的大小和方向）。

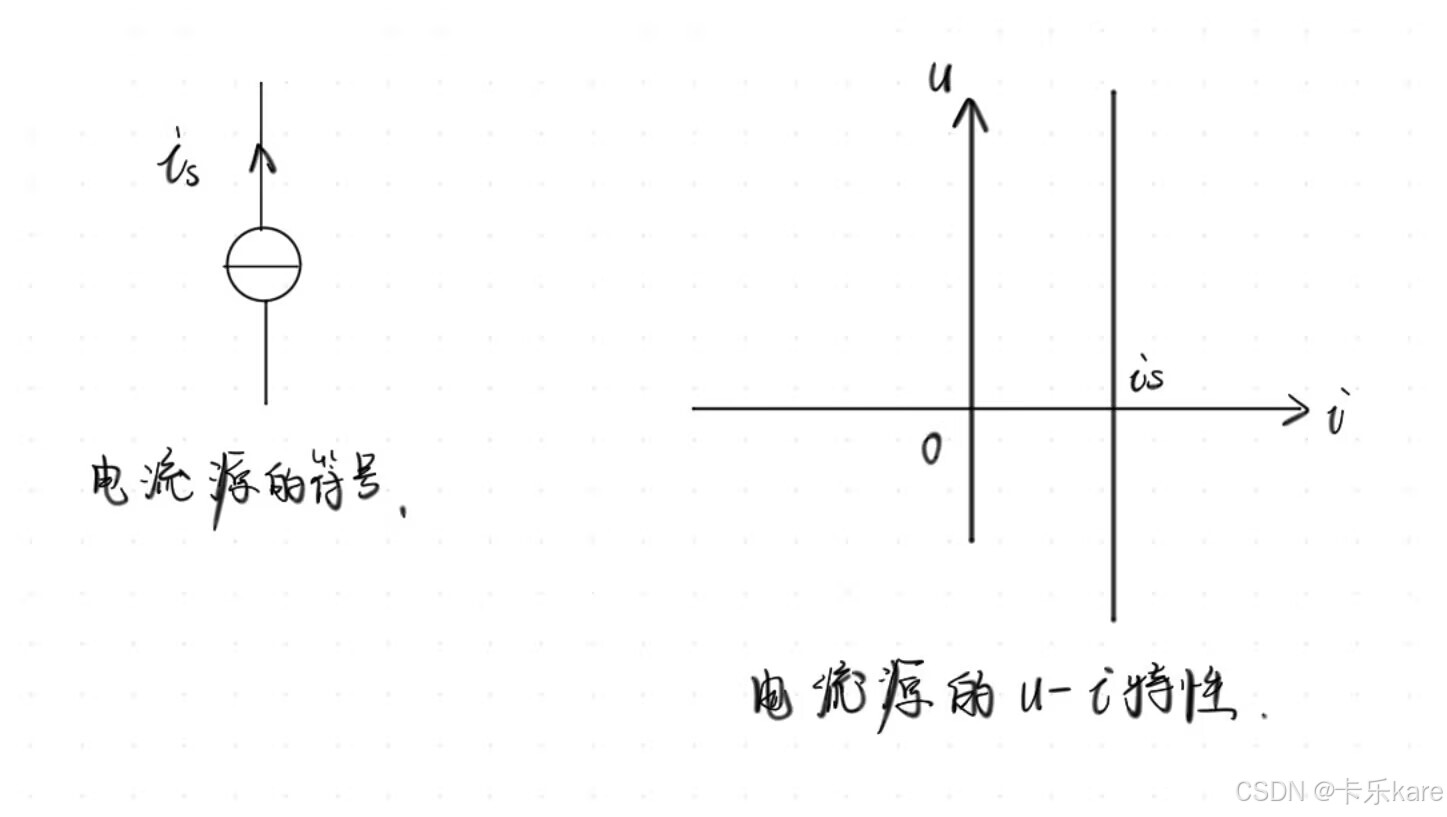

电流源的符号如图，在有电流源的支路上都会标注好它所提供的电流的大小和方向。电流源的u-i特性图像也直观地表现出，不管电流源两端的电位差如何，它提供的电流都是不会改变的。

此外，如果电流源提供的is = 0，那就相当于上面图中的线和纵轴重合，这时候电流源就相当于开路了（也就是说不管这个元件两端的电压有多大，这条支路上都不会产生电流），从电流源的符号来看，去掉圆圈过后这个地方就被断路了，这也是电流源的“置零”。

3.独立源的功率和替代定理

最开始我说独立源有的时候能吸收功率，其实就是在独立源的端电压和端电流参考方向一致的时候，如果端电压和端电流的乘积为正，就说明它在吸收功率，这个时候它就可以被当成是一个电阻了。

同样，我们可以把一个电阻看作是一个电压源（这非常反直觉，但是就前文所说，电压源现在不是一个单纯的“供能”设备了，它应当是一个单纯的改变电位的设备），也可以把这个电阻看作是一个电流源，变换过后端电压和端电流不变，这样变换过后对我们求解电路中的其他部分是不影响的，这就是“替代定理”，对我们之后推导一些等效模型非常重要。
