EMC测试——RE、CE、ESD

 EMC测试中的RE、CE和ESD是确保电子产品在电磁环境中兼容性和可靠性的重要测试项目。它们分别评估产品的辐射发射、传导发射和静电放电耐受能力，确保产品在各种电磁环境下都能正常工作，不会对其他设备造成干扰，同时保障用户的安全和设备的使用寿命。

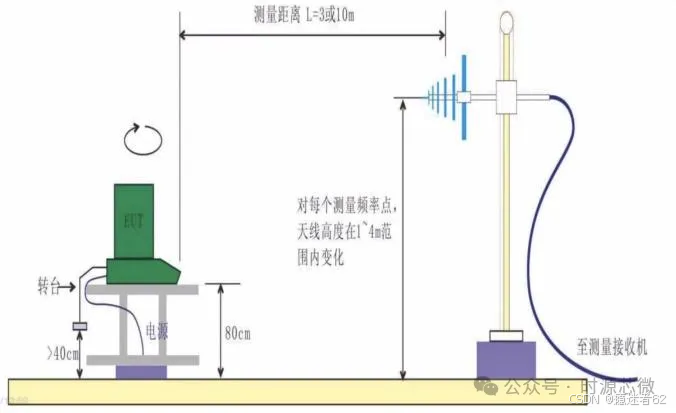

1.辐射发射测试(RE)

定义：

评估电子、电气产品或系统在工作状态下产生的电磁辐射干扰程度，确保其不会干扰其他电子设备，同时可以确保产品的电磁辐射水平在安全范围内，从而保护用户免受电磁辐射的危害。

目的：

防止产品在工作时产生的电磁辐射对其他设备造成干扰。确保产品的电磁辐射水平符合相关标准和法规要求。

常见测试标准：

消费类常见测试标准：EN55032（RE&CE）、CLASS A和CLASS B。

2.传导发射测试(CE)

定义：

评估电子、电气产品或系统在工作状态下通过电源线、信号线等传导路径向外发射的电磁骚扰水平。

目的：

防止产品通过传导路径对其他设备造成电磁干扰。确保产品在公共电网或信号线上工作时，不会对其他设备产生不良影响。

测试内容：

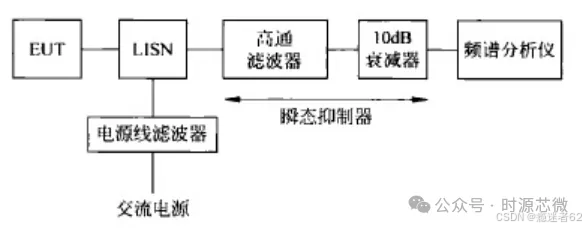

测试被测设备工作时通过电源线、信号线和互连线向外发射的干扰信号，测试这些能量是否超过标准要求的界限值。

常见测试标准：

 国标18655（RE&CE）：分为5个等级，常规的是过3等级，目前更多目标是要能过5等级。

欧洲家用和类似电器的EN 55014标准以及CISPR 16、IEC 61000-4-6等。


3.静电放电(ESD)测试

定义：

评估电子产品对静电放电的耐受能力，及时发现并解决潜在的静电放电问题，保障用户安全和设备寿命。

目的：

确保产品在受到静电放电时不会受到损坏或性能下降。评估产品的抗静电放电干扰能力。

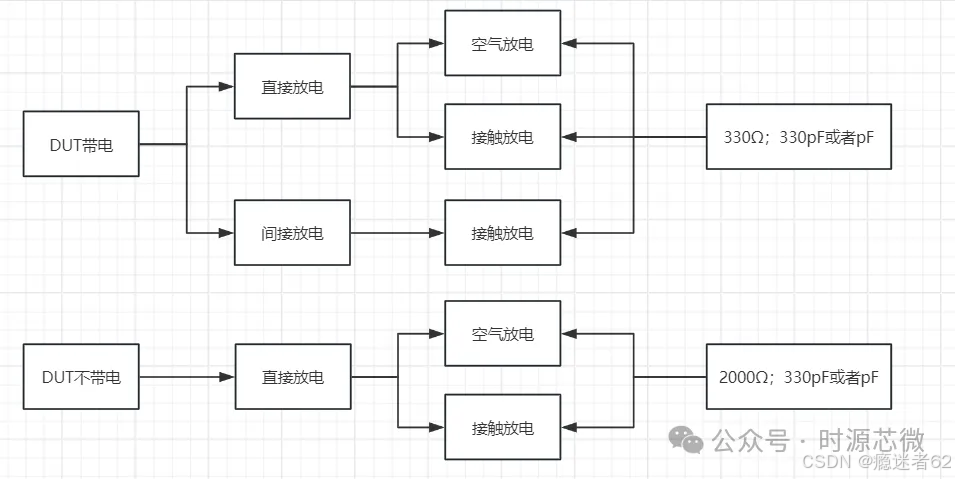

测试方法：

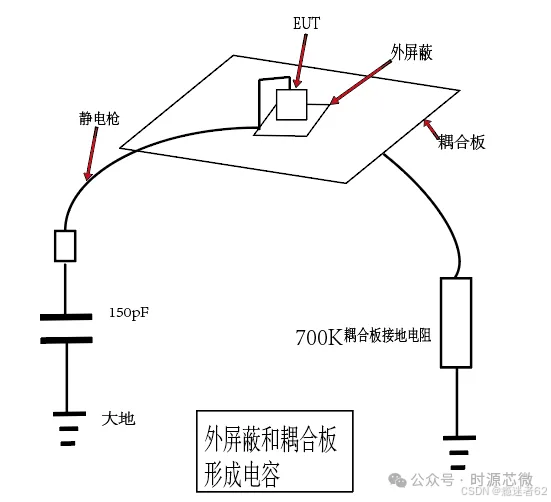

1.直接接触放电：将静电放电发生器的放电电极直接接触到受试设备的金属部分，模拟操作人员或物体在接触设备时的放电。

2.空气放电：将静电放电发生器的放电电极靠近受试设备，但不接触，模拟人或物体对邻近物体的放电。

常见测试标准：

1.消费类标准常见测试标准：IEC6100-4-2（国际标准）、GB/T 17626.2-2006（国标），直接接触静电电压±4KV，空气传播静电电压8KV。

2.医用电器设备常见测试标准：EC 60601-1-2（国际标准）、YY 0505（国家标准），直接接触静电电压±4KV，空气传播静电电压8KV。
