STM32H7 ADC交替采样实现8M采样率(14bit) 与高速USB（VCP）传输

最新推荐文章于 2025-03-20 13:43:53 发布
最新推荐文章于 2025-03-20 13:43:53 发布
阅读量2.7k 收藏 49
点赞数 27
文章标签： stm32 嵌入式硬件 单片机
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/2404_88276917/article/details/143108040
版权

1. 介绍

主控： STM32H743VIH6

软件：STM32CubeMX + STM32CubeIDE

由于此型号H7没有内置的HS USB PHY， 所以使用了外置芯片： USB3300

STM32H7的选型我是根据下帖进行选择的，需要注意的是 1. 不同封装对应的最高采样速率不同；

2. 不同通道所能达到的最高采样率也不同。

STM32H7中ADC功能被ST玩出花，现在分直接通道，快速通道和慢速通道，不同封装最高速不同， LQFP封装速度最低 - STM32H7 - 硬汉嵌入式论坛 - Powered by Discuz!

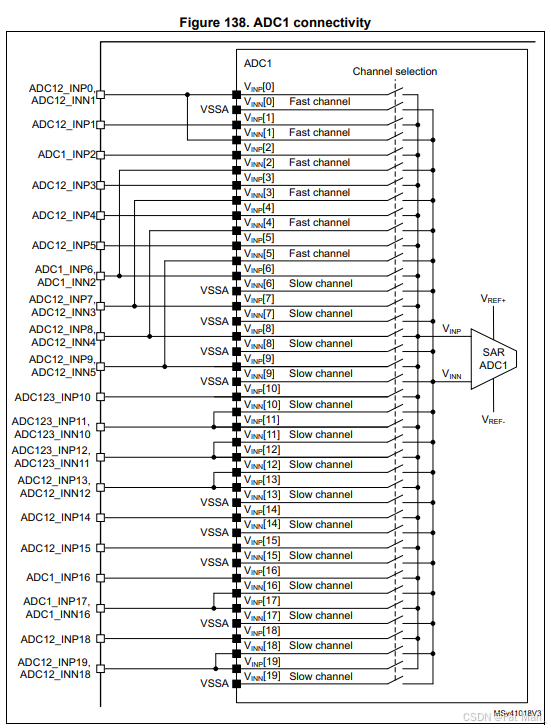

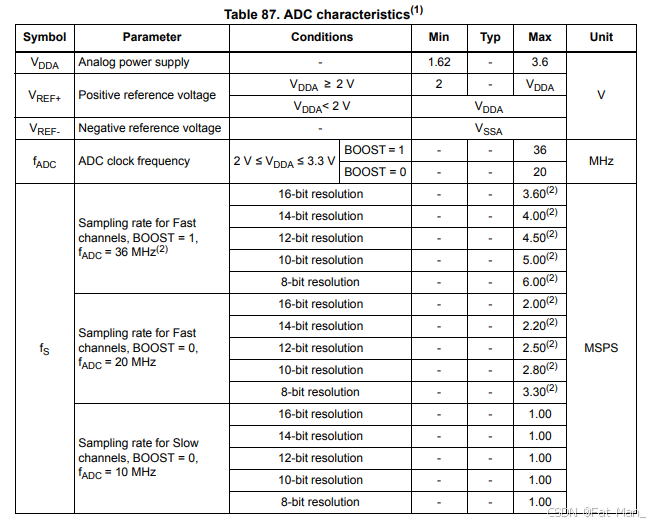

根据数据手册 和 参考手册：

可以看出 此型号H7的14bit最高采样率为单通道4M， 同时高速通道为每个ADC的 channel0 ~ 5；

本来我是打算通过3 个ADC交替达到12M的， 但是ADC3仅有的高速通道还都被 USB的ULPI接口占用了，所以退而使用 2个ADC交替， 刚好 ADC1 和 ADC2 可以使用H7自带的 interleaved mode。

所以，接下来的实现方案为使用 STM32H7 自带的 交替采样模式来实现。

2. CubeMX配置

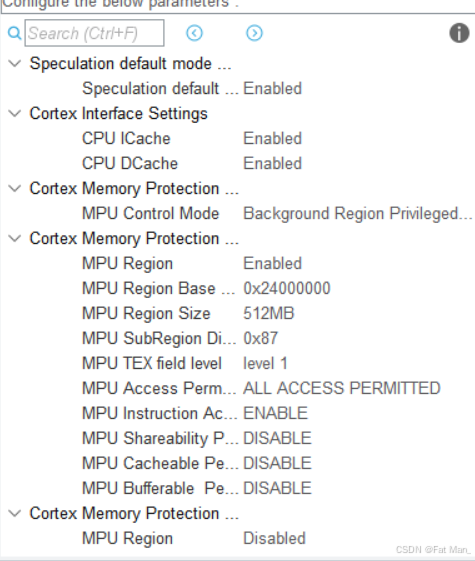

首先是M7 内核的配置， 这个我也不是很懂， 在我的试验中，就是一定要打开DCache，  无论是USB 还是 ADC， 如果不打开DChache，就会出现各种各样的问题。

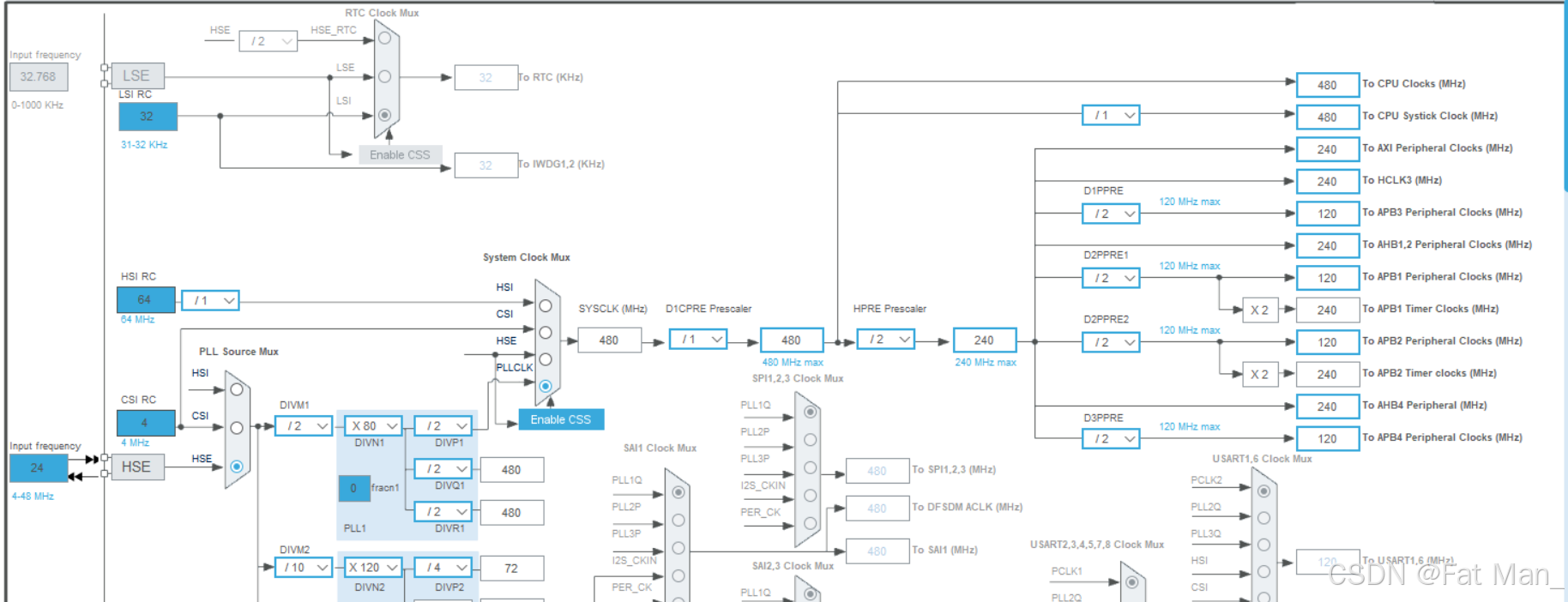

时钟配置， 主频480M， ADC 72M， USB 48M:
