STM32H7 ADC最大速率

硬件限制

封装

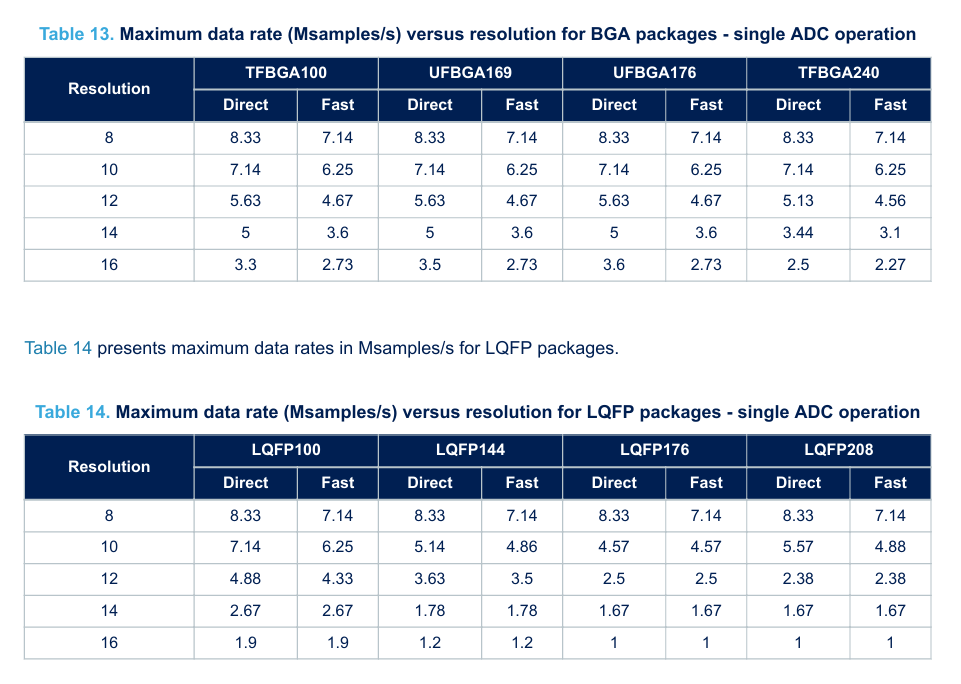

在手册 AN5354 中说明了不同封装、不同分辨率的最大速率是不一致的；

BGA封装的ADC的速度要快于LQFP封装的速度的；

分辨位数越高、转换时间越长，所以ADC的最大采样速率也就最低；

ADC通道模式

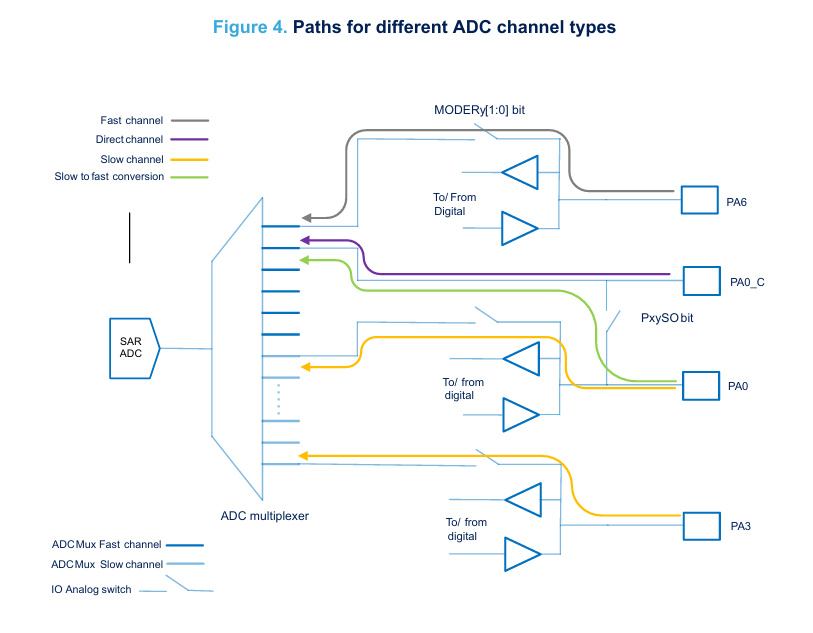

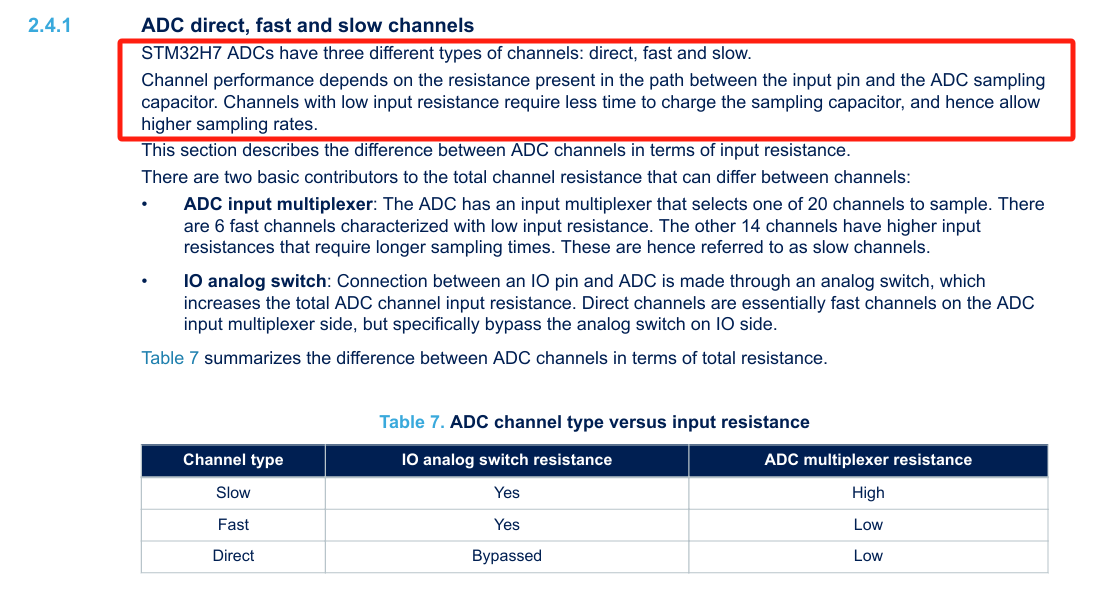

STM32H7的ADC有三种类型Slow、Fast、Direct；

这取决于引脚和ADC采样电容之间存在的电阻的阻值，阻值越小，给电容充电的时间越短，采样速率更快；

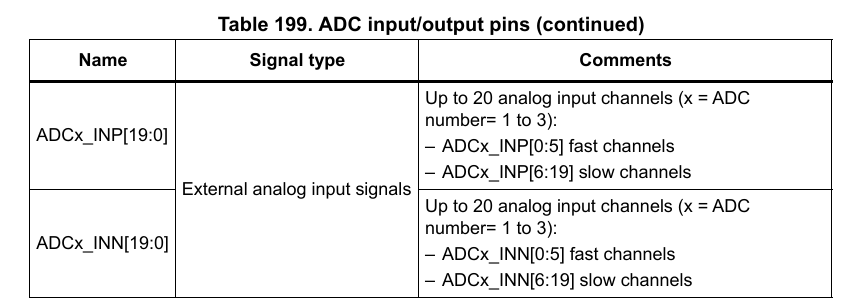

ADC123的通道[0:5] 是 fast channels ， [6:19] slow channels;

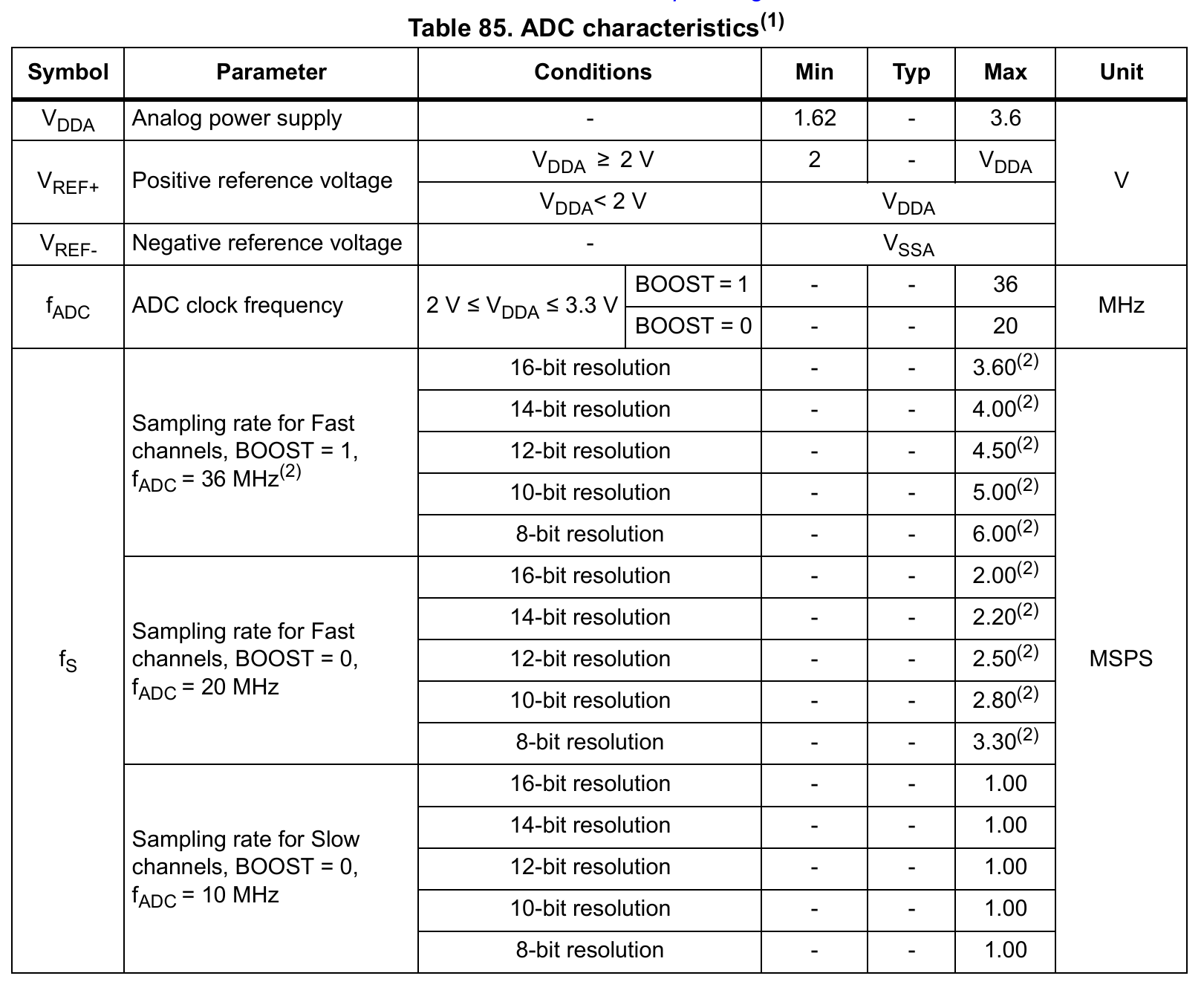

以H750为例，数据手册中说明了不同通道类型的ADC的最大采样速率是不同的；

设备的类型

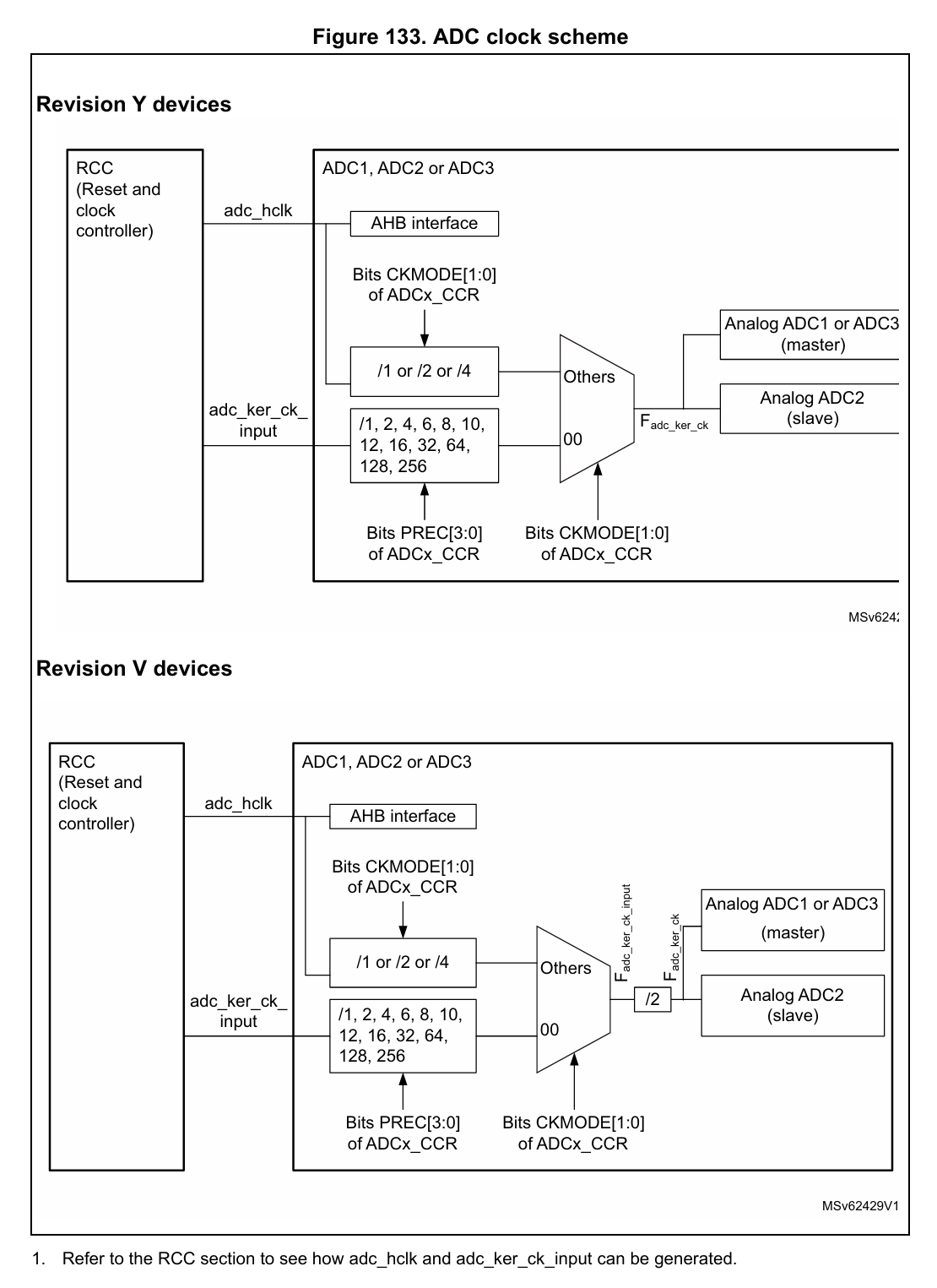

V版硬件芯片对ADC主频的强制二分频

测试

使用 V版本 的 STM32H750VBT6 的 ADC1_IN3 测试

使用定时器触发DMA采样

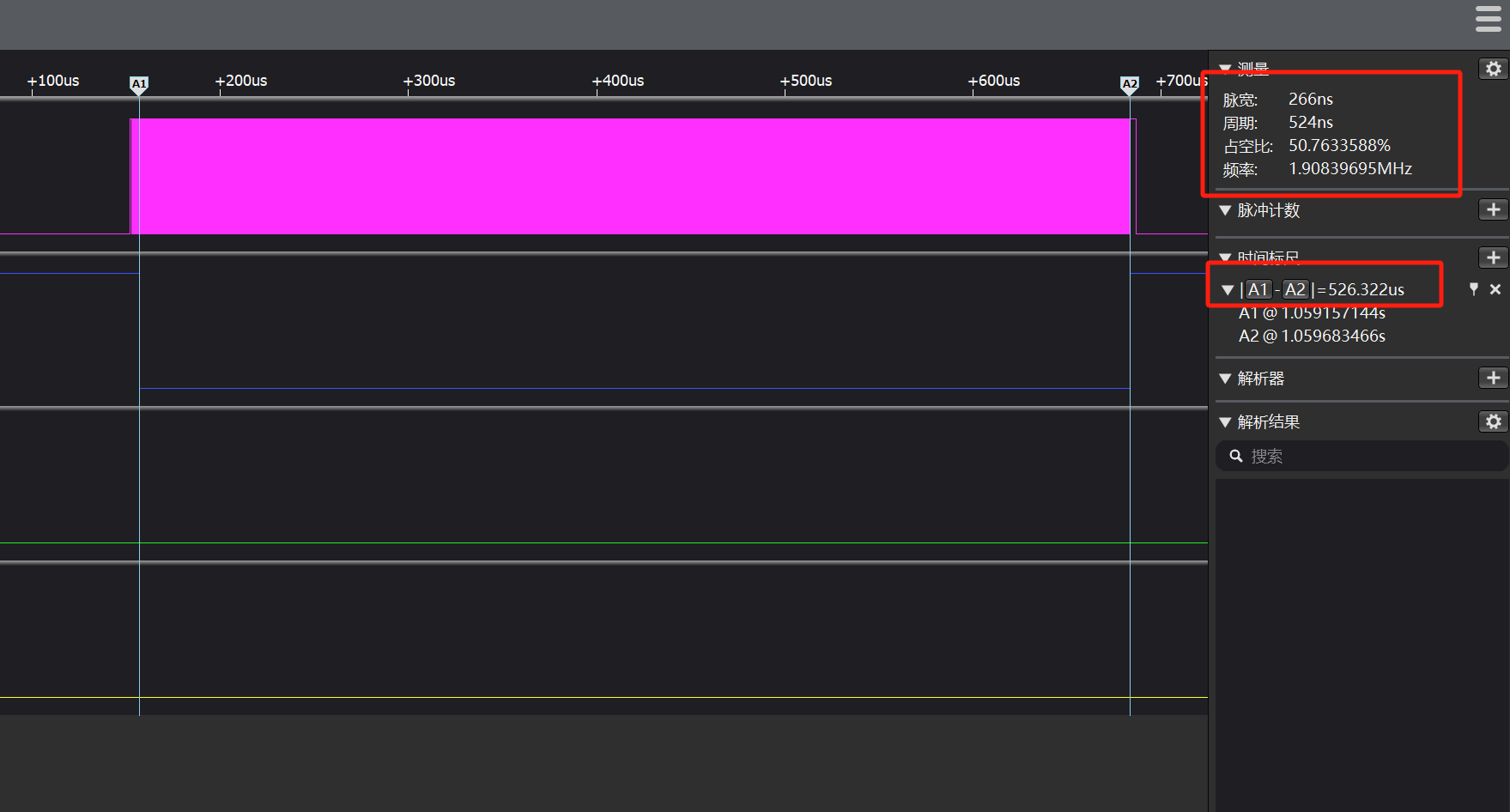

根据手册得到ADC的最大采样速率为 1.9M

CubeMx配置

ADC

时钟配置

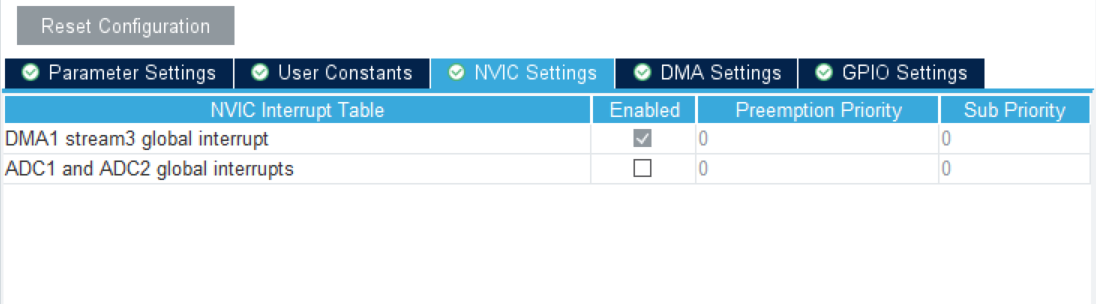

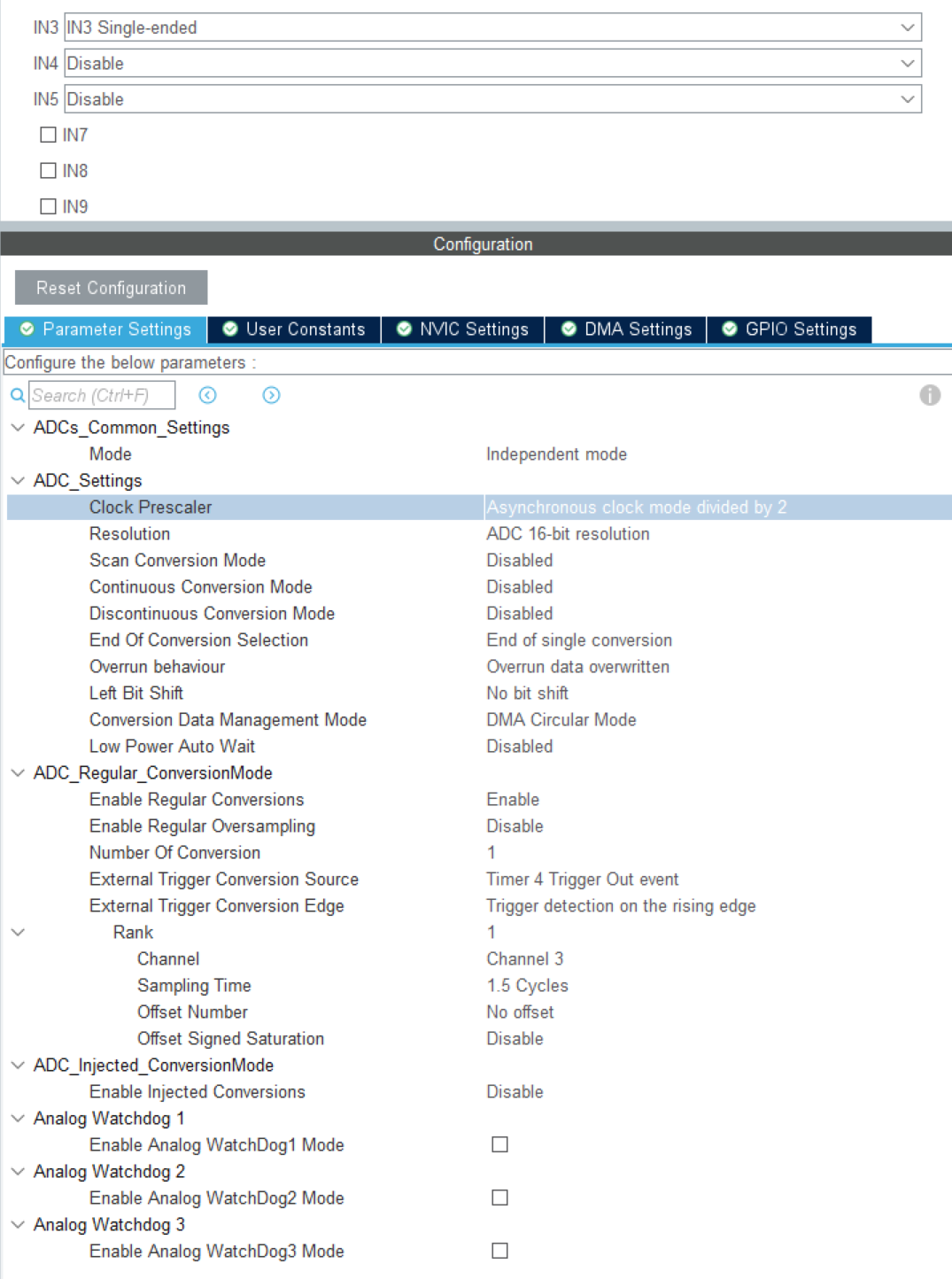

ADC具体配置

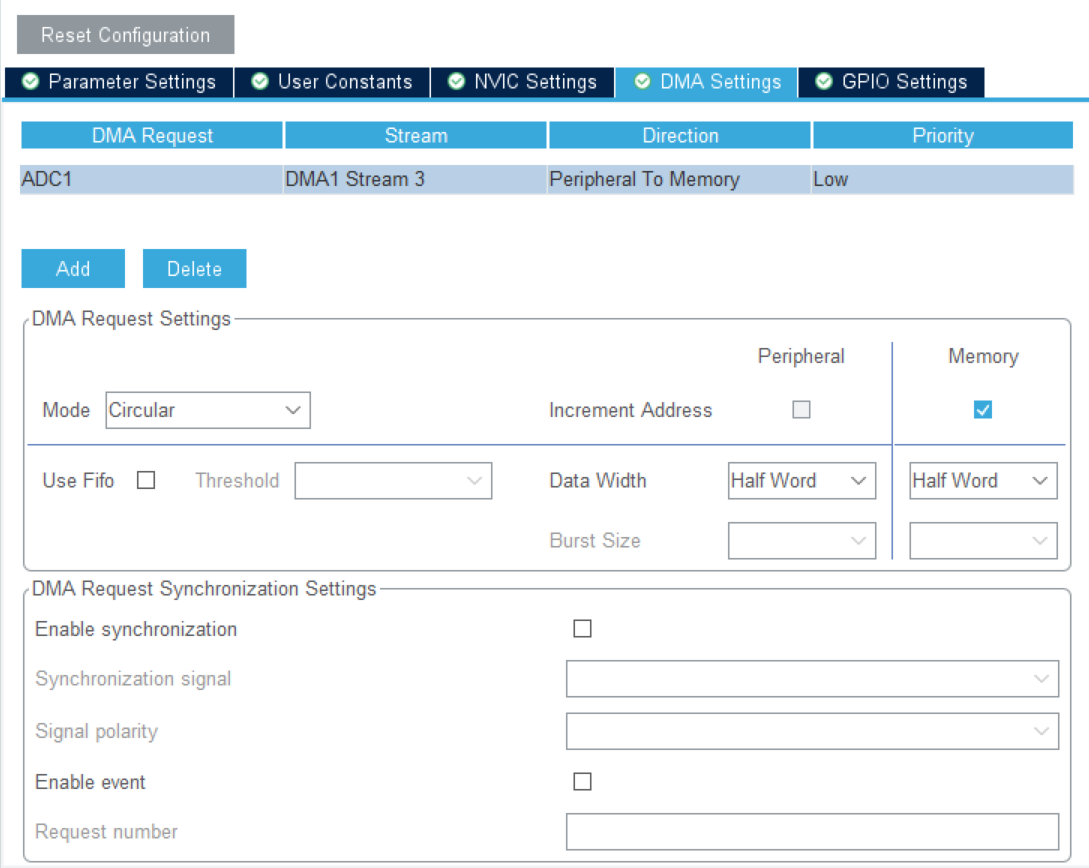

使用TIM4触发DMA采样

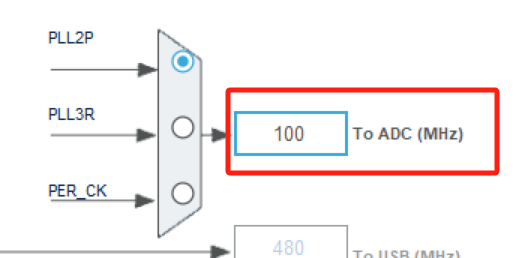

ADC 时钟源

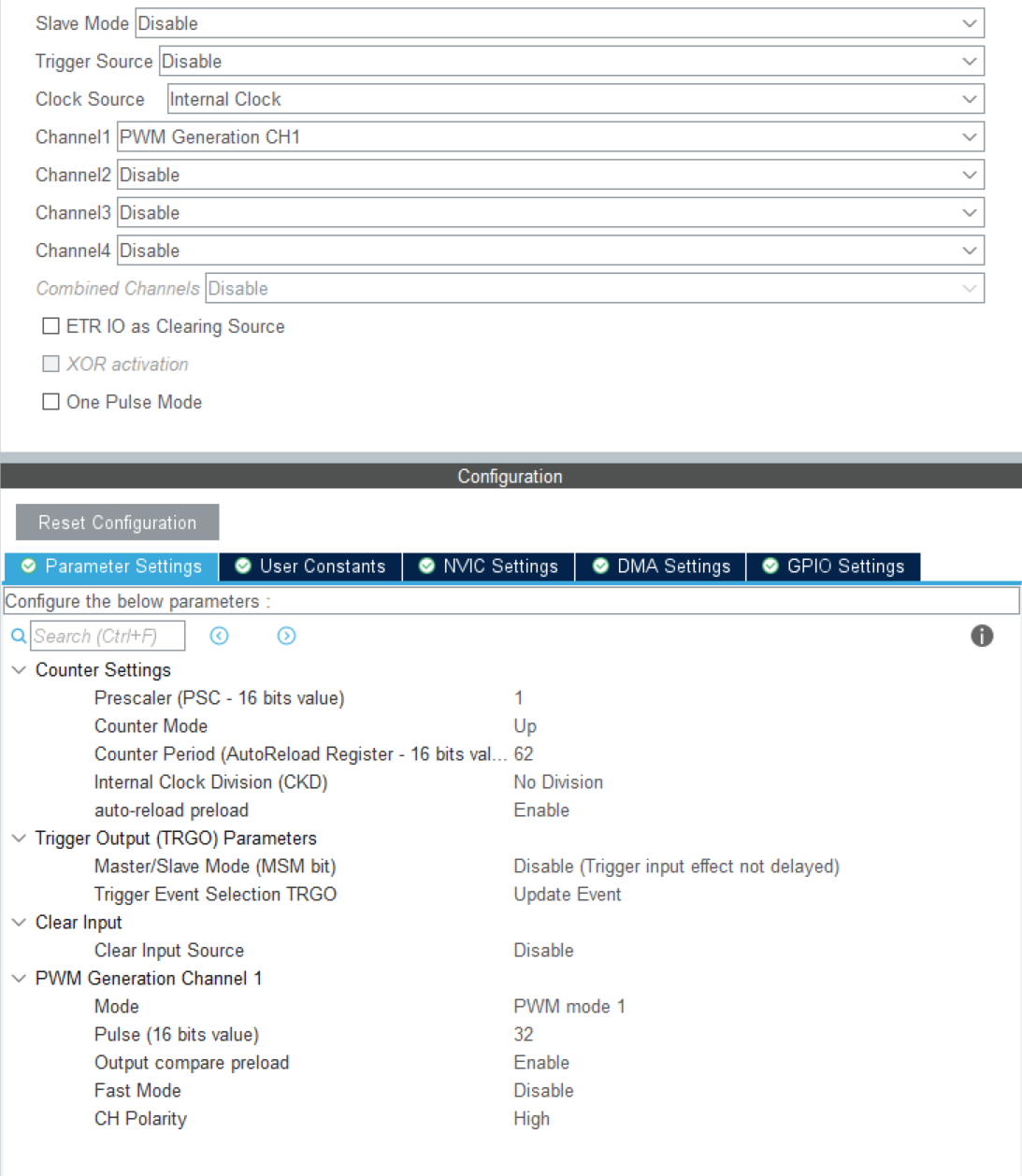

TIM

代码

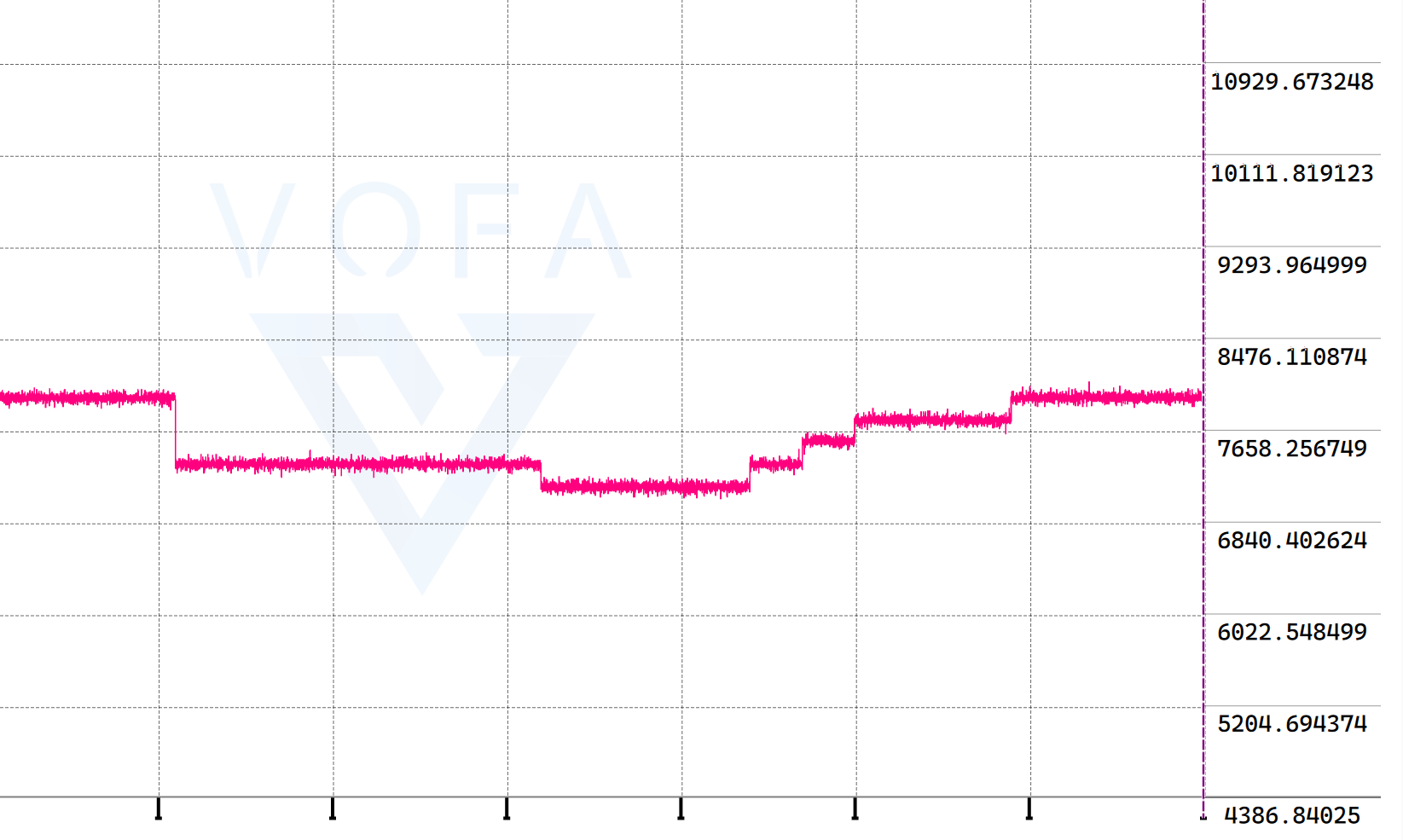

采样1000次后拉高测试引脚的电平，设置标志位，在主循环中将adc采样二点数据打印出来后再次开启采样

// 数据定义
#define ADC_BUF_SIZE  1000
uint16_t ADC_BUF[2 * ADC_BUF_SIZE + 20];
uint8_t flag = 0;

// 中断回调
void HAL_ADC_ConvCpltCallback(ADC_HandleTypeDef *hadc)
{
	HAL_GPIO_WritePin(TP_GPIO_Port, TP_Pin, GPIO_PIN_SET);
	HAL_TIM_PWM_Stop(&htim4, TIM_CHANNEL_1);
	HAL_ADC_Stop_DMA(&hadc1);
	flag = 1;
}



// 开启pwm输出和ADC采样
	HAL_TIM_PWM_Start(&htim4, TIM_CHANNEL_1);
	HAL_ADC_Start_DMA(&hadc1, (uint32_t *)ADC_BUF, ADC_BUF_SIZE);

  /* USER CODE END 2 */

  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
  while (1)
  {

		if(flag)
		{
			flag = 0;
			for (int i = 0; i < ADC_BUF_SIZE; i++)
			{
				printf("%d\r\n",ADC_BUF[i]);
			}

			memset(ADC_BUF, 0, sizeof(ADC_BUF));
			__HAL_TIM_SetCounter(&htim4, 0);
			HAL_TIM_PWM_Start(&htim4, TIM_CHANNEL_1);
			HAL_ADC_Start_DMA(&hadc1, (uint32_t *)ADC_BUF, ADC_BUF_SIZE);
			HAL_GPIO_WritePin(TP_GPIO_Port, TP_Pin, GPIO_PIN_RESET);


		}
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
  }
