示波器FFT频谱分析使用方法

使用示波器进行FFT（快速傅里叶变换）频谱分析是电子工程领域的一项基本技能。示波器通过FFT能够将时域信号转换为频域信号，从而帮助用户分析信号的频谱成分。下面是关于如何使用示波器进行FFT频谱分析的详细说明，包括步骤和注意事项。

FFT基础知识

在深入操作之前，需要理解一些基本概念：

• FFT（快速傅里叶变换）：一种算法，用于将时间域信号转换为频率域信号。它能揭示出信号中的不同频率分量及其幅度。

• 频域分析：用于分析信号中频率的内容，识别信号的基频、谐波、以及其他重要的频谱特性。

示波器设置与准备

1. 设备连线：
   • 将探头连接到示波器的输入通道，并确保探头的接地夹正确接地。
2. 选择通道：
   • 打开相应的通道，将待测信号连接到该通道上。
3. 初步调整：
   • 使用“自动设置”（Auto Set）功能，让示波器自动调整时基和电压刻度，使信号波形清晰可见。
4. 采样率和记录长度：
   • 采样率应该至少是信号最高频率成分的两倍以上，以满足奈奎斯特采样定理。
   • 记录长度决定了采集的数据量，可以影响频谱分析的分辨率。

执行FFT分析

1. 进入FFT功能：
   • 在示波器面板上找到“数学运算”（Math）按钮，按下后选择“FFT”选项。
2. 配置FFT参数：
   • 窗口类型：通常可以选择汉宁窗、长方窗等。每种窗函数对频谱泄漏和分辨率有不同的影响，应根据信号特征选择。
   • FFT点数：常见选项有512、1024、2048等，点数越多，频率分辨率越高。

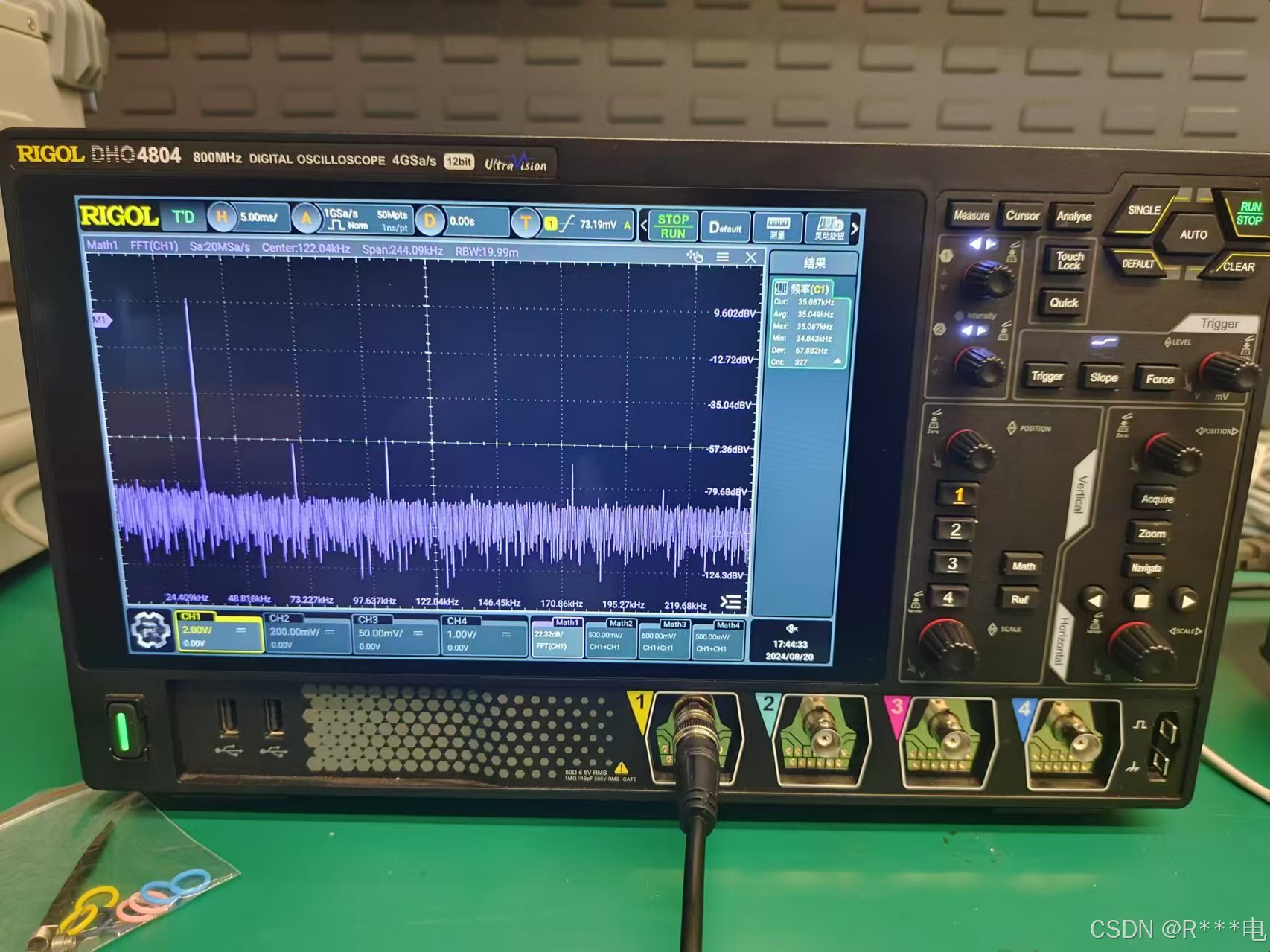

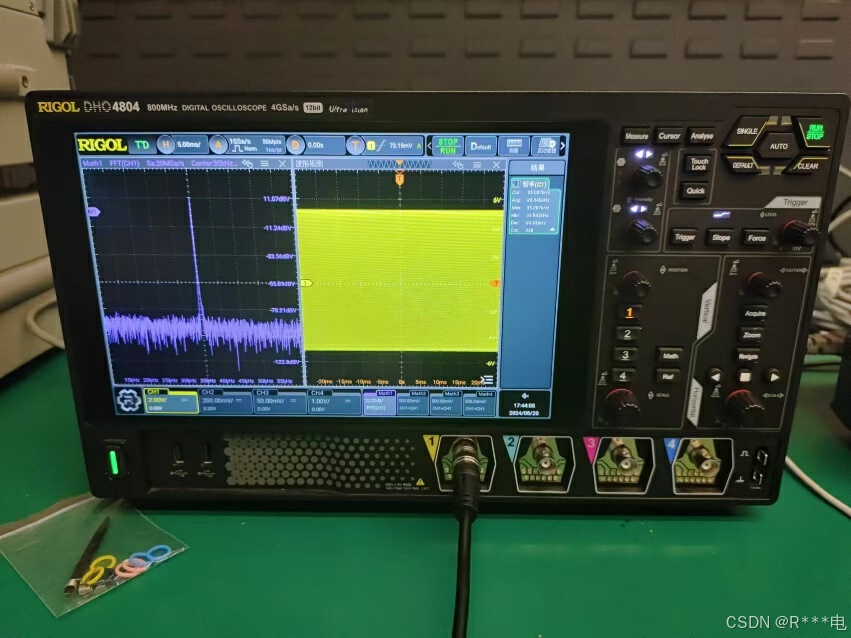

3. 观察频谱图：
   • 频谱图显示在屏幕上，横轴代表频率，纵轴代表幅值。
   • 通过旋钮调节中心频率和频宽，聚焦于关注的频率范围。

数据分析

1. 识别主要频率成分：
   • 查找频谱中的峰值以确定信号的基频和谐波。
2. 分析失真：
   • 比较基频与各次谐波的幅值关系，判断信号是否存在失真。
3. 噪声检测：
   • 识别任何不希望存在的频率成分，这可能指示噪声源或干扰。
4. 系统带宽评估：
   • 使用频谱图了解信号的带宽和相关频谱特性，为滤波和系统优化提供依据。

注意事项

• 采样精度：确保示波器的采样率足够高，避免混叠效应（Aliasing）。
• 窗口选择：不同窗函数会影响频谱结果的准确性，如汉宁窗适合平滑变化信号，而矩形窗可能适合脉冲信号。
• 削波问题：避免输入信号过大导致示波器削波，造成频谱数据失真。
• 接地处理：确保所有设备接地良好，避免外部干扰影响测量结果。
• 带宽限制：在需要的时候，使用示波器的带宽限制功能来滤除高频噪声。
• 环境因素：保持测量环境稳定，尽量减少温度、湿度等对电子元件性能的影响。

常见问题解答

• 信号丢失或不稳定：检查探头连接和接地，确保信号源正常工作。
• 频谱误差：考虑示波器本身的校准问题，必要时重新校准设备。
• 噪声过大：使用平均功能或带宽限制降低随机噪声影响。

总结

通过示波器的FFT功能，您可以有效地分析和诊断信号的频谱特性。熟练使用FFT不仅可以帮助解决实际工程问题，还能为您的设计提供深刻的洞察。在实际操作中，多尝试不同的设置和方法，积累经验，将有助于提高您的分析能力。希望以上指南能够帮助您更好地掌握示波器的FFT分析技术。
