前言🚩

在电子的世界里，二极管以及三极管是个基础而重要的元件。它们虽小，作用却大，掌控着电流的通断。但这两个元器件有时候也会出问题，影响电路运行。这时，我们就得用上万用表这个“检测神器”。本文将教大家如何用万用表简单、快速地测量二极管的好坏，三极管的引脚排列顺序，确保它在电路中正常工作。不管你是电子爱好者还是初学者，都能通过这篇文章学会这一技能，让你的电子制作之路更加顺畅。

二极管

使用万用表测量二极管可以采用多种方法，下面将详细介绍几种常用的测量方法：

一、基本测量方法

1. 极性判别与正反向电阻测量

步骤：

将万用表置于电阻测量档位（如R×100或R×1k档）。
用两表笔分别接二极管的两个电极，测出一个结果后，对调两表笔，再测出一个结果。
比较两次测量结果，阻值较大的一次为反向电阻，阻值较小的一次为正向电阻。
在阻值较小的一次测量中，黑表笔接的是二极管的正极，红表笔接的是二极管的负极。

注意事项：

测量前应确保二极管未接入电路，以免干扰测量结果。
测量过程中应注意保护二极管，避免过大的电流或电压损坏二极管。

2. 单负导电性能检测及好坏判断

步骤：

根据二极管材料（硅或锗）判断其正向和反向电阻的正常范围。
使用万用表测量二极管的正反向电阻，并与正常范围进行比较。
若正向电阻较小且反向电阻较大（硅二极管反向电阻接近无穷大），则二极管性能良好。
若正反向电阻均接近0或阻值较小，说明二极管内部已击穿短路或漏电损坏。
若正反向电阻均为无穷大，说明二极管已开路损坏。

二、使用二极管测试模式测量

步骤：
1. 选择具有二极管测试功能的万用表。
2. 将万用表调至二极管测试模式。
3. 将二极管的阳极连接到万用表的正极，阴极连接到万用表的负极。
4. 读取万用表上显示的电压值（正向电压降）或电阻值（反向电阻）。
注意事项：
- 在测量正向电压降时，确保电压不超过二极管的最大额定电压。
- 在测量反向电阻时，注意选择合适的量程以避免测量误差。

三、在路测量法

适用场景：二极管焊接在印刷电路板上时，可采用在路测量法。

步骤：

使用万用表直流电压档测量二极管两端的电压。
根据二极管的导通状态判断其好坏。若二极管导通，则电压值应在正常范围内（如硅管约为0.7V）。
若电压值异常或二极管不导通，则可能说明二极管损坏或电路存在其他问题。

四、发光二极管测量

步骤：

使用指针式万用表×10kΩ档测量发光二极管的正反向电阻。
正常时，正向电阻阻值为几十至200kΩ，反向电阻值为无穷大。
若正向电阻值为0或为无穷大，反向电阻值很小或为0，则发光二极管可能损坏。
可使用两块万用表和导线连接发光二极管的正负极，通过调整万用表量程观察发光情况来判断二极管性能。

注意事项：

在测量发光二极管时，应避免过大的电流损坏二极管。
若使用外接电源测量，应确保电源电压在安全范围内。

五、反向击穿电压测量

方法：

使用晶体管直流参数测试表或兆欧表和万用表组合测量二极管的反向击穿电压。
将测试表设置为NPN状态，二极管正极接测试表的“C”插孔，负极接“e”插孔。
按下测试键，读取反向击穿电压值。
也可使用兆欧表摇动手柄逐渐升压，同时用万用表监测二极管两端电压，待电压稳定不再上升时即为反向击穿电压。

注意事项：

反向击穿电压测量需要专业设备和操作技巧，非专业人员请勿尝试。
在测量过程中应注意安全，避免高压触电。

三极管

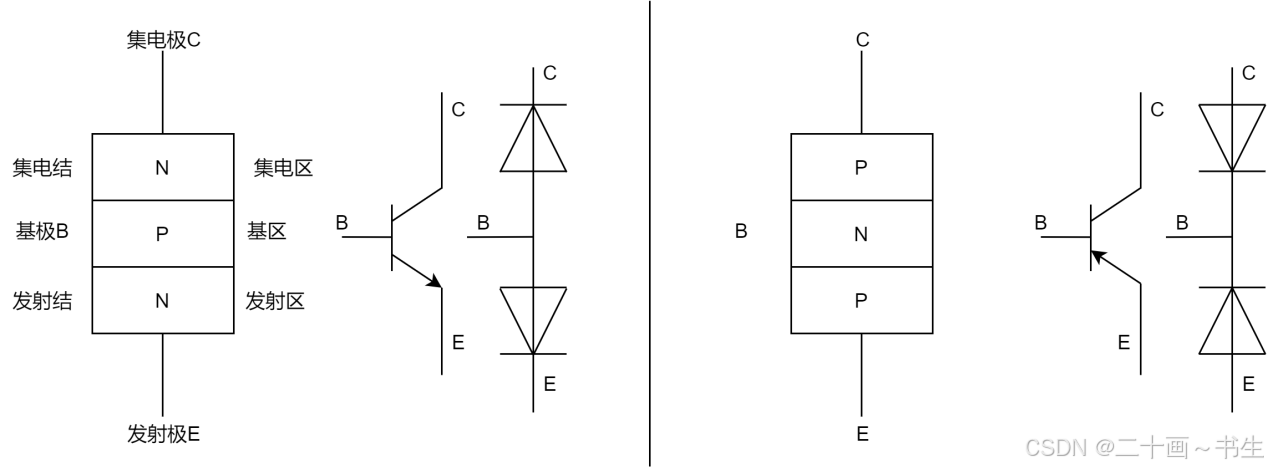

使用数字万用表测量晶体三极管的引脚排列顺序，需要按照一定的步骤进行，包括确定基极、区分NPN或PNP类型以及判断集电极和发射极。以下是详细的测量方法：

一、准备工具与设置

工具：数字万用表
设置：将数字万用表调至“二极管档”或具有类似功能的档位，用于测量PN结的导通电压。

二、确定基极

NPN型三极管：
- 用红表笔夹住其中一个引脚，用黑表笔去接触其他两个引脚。
- 如果红表笔固定在一个引脚上时，黑表笔接触其他两个引脚均显示不导通，则更换红表笔所夹的引脚。
- 当出现红表笔固定在一个引脚上，黑表笔接触其他两个引脚都显示导通时，说明这时的红表笔对应的引脚就是基极。
PNP型三极管：
- 操作过程与NPN型相似，只是需要将黑表笔夹住其中一个引脚，用红表笔去接触其他两个引脚。
- 当黑表笔固定在一个引脚上，红表笔接触其他两个引脚都显示导通时，说明这时的黑表笔对应的引脚就是基极。

三、区分NPN或PNP类型

在确定基极后，可以通过测量基极与其他两个引脚之间的导通电压来判断三极管的类型。
如果红表笔接基极，集电极或发射极接黑表笔都导通，则该三极管为NPN型。
如果黑表笔接基极，集电极或发射极接红表笔都导通，则该三极管为PNP型。

四、判断集电极和发射极

NPN型三极管：
- 在确定基极后，我们测量时候，黑表笔接基极，分别测量基极与另外两个引脚之间的导通电压。
- 由于发射区掺杂浓度高，载流子数量多，因此发射结的导通电压要大一些；集电区掺杂浓度低，载流子数量少，因此集电结导通电压会小一些（相差不大）。
- 通过比较两次测量的导通电压，可以确定哪个是发射极（导通电压较大），哪个是集电极（导通电压较小）。
PNP型三极管：
- 操作过程与NPN型相似，只是需要注意我们测量时候，黑表笔接基极来测量。
- 同样是通过比较两次测量的导通电压来确定发射极和集电极。

五、总结与验证

根据以上步骤，可以确定各种型号的三极管的引脚排列顺序：基极、发射极和集电极。
为了验证测量的准确性，可以查阅该三极管的数据手册或相关资料，对比测量结果是否与手册中的参数一致。

结尾

这就看完了？那也太棒了吧👍！过本文的学习，我们掌握了使用万用表测量二极管的基本方法，从准备工具、识别二极管极性，到进行正反向电阻的测量，每一步都至关重要。万用表不仅是我们诊断二极管状态的得力助手，更是我们探索电子世界的钥匙。现在，你已经能够自信地判断二极管的好坏，区分三极管的引脚排列顺序了，为电子设备的稳定运行提供保障。记住，实践是检验真理的唯一标准，多动手、多实践，你会在电子制作的道路上越走越远，享受更多乐趣！㊗️你玩得开心👻，学得愉快！
