MATLAB_Simulink永磁同步电机（PMSM）的矢量控制FOC最小损耗算法的仿真模型

MATLAB/Simulink永磁同步电机（PMSM）的矢量控制FOC最小损耗算法的仿真模型
损耗来源：永磁同步电机的损耗主要包括机械损耗、铜损和铁损。其中，机械损耗随转速和工况的不同而改变，且相对不可控。而铜损和铁损是电气损耗的主要部分，也是FOC最小损耗算法主要关注的优化对象。
永磁同步电机（PMSM）的FOC（Field Oriented Control，也称为矢量控制）最小损耗算法，主要目的是优化电机的运行效率，减少在运行过程中的能量损耗。
好的资料仿真可以事半功倍！很值得学习借鉴的一份仿真，可以有助于您学习和理解！

以下是基于MATLAB/Simulink的永磁同步电机（PMSM）矢量控制FOC最小损耗算法的仿真模型设计和实现。代码包括FOC控制的核心部分以及最小损耗优化算法。

---

1. 模型结构概述

系统主要包括以下部分：

1. PMSM模型：使用Simulink中的PMSM模块。
2. FOC控制器：
   • 电流解耦控制。
   • d-q轴电流参考值计算。
3. 最小损耗算法：
   • 通过调整d轴电流 (I_d) 来最小化铜损和铁损。
4. 速度环PI控制器：用于生成q轴电流参考值 (I_q^*)。
5. Clarke-Park变换：将三相电流转换到d-q坐标系。
6. SVPWM调制：生成逆变器驱动信号。

---

2. MATLAB/Simulink 实现

(1) FOC最小损耗算法

function [Id_ref, Iq_ref] = MinLossAlgorithm(speed, torque)
    % 输入：电机转速 speed (rad/s)，负载转矩 torque (Nm)
    % 输出：d轴电流 Id_ref，q轴电流 Iq_ref

    % 参数定义
    R_s = 0.5; % 定子电阻 (Ohm)
    L_d = 0.003; % d轴电感 (H)
    L_q = 0.0035; % q轴电感 (H)
    Psi_f = 0.1; % 永磁体磁链 (Wb)

    % 计算q轴电流参考值 (由负载转矩决定)
    P = 4; % 极对数
    Iq_ref = torque / (1.5 * P * Psi_f);

    % 最小损耗算法：优化d轴电流以减少损耗
    if speed > 0
        % 使用弱磁控制策略，调整Id_ref
        Id_ref = -(Psi_f / L_d) * (1 - sqrt(1 - (torque / (1.5 * P * Psi_f * Iq_ref))^2));
    else
        % 低速时，Id_ref设为0
        Id_ref = 0;
    end
end

---

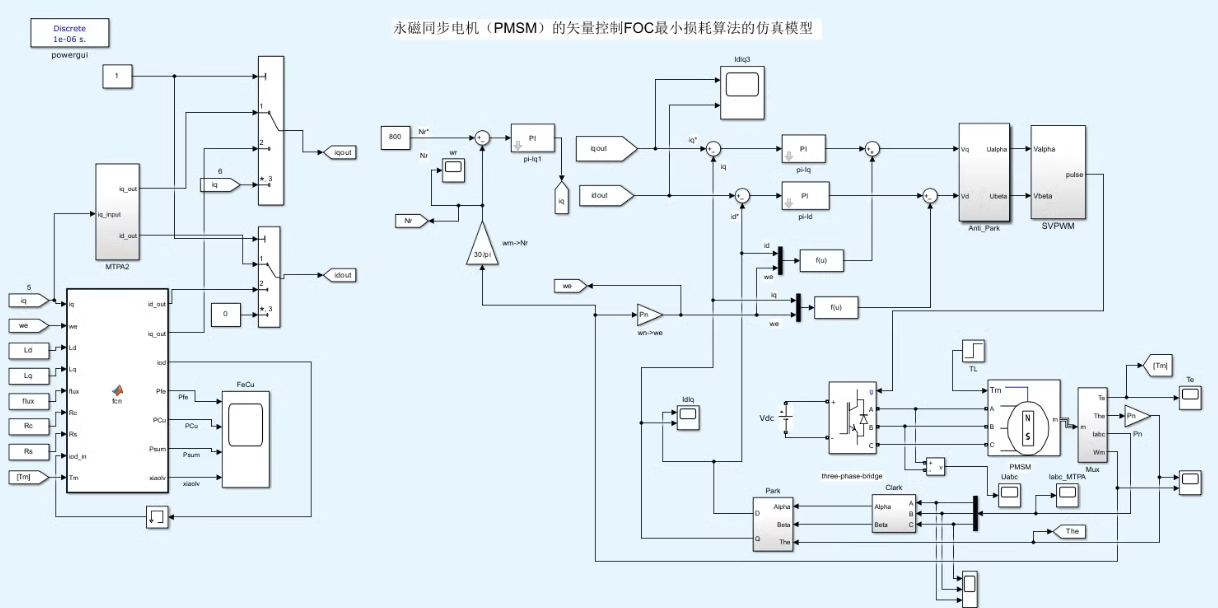

(2) Simulink 模型设计

(a) 主要模块

1. PMSM模块：

   • 使用Simulink自带的Permanent Magnet Synchronous Machine模块。
   • 设置参数如极对数、定子电阻、d-q轴电感、永磁体磁链等。

2. FOC控制器：

   • 包括Clarke-Park变换、电流环PI控制器、速度环PI控制器。
   • 使用Math Function模块实现Park反变换。

3. 最小损耗算法模块：

   • 使用MATLAB Function模块实现上述 MinLossAlgorithm 函数。

4. SVPWM模块：

   • 使用Simulink自带的Space Vector PWM Generator模块。

5. 逆变器模块：

   • 使用Universal Bridge模块模拟三相逆变器。

---

(3) PI控制器参数整定

% 速度环PI参数
Kp_speed = 0.5;
Ki_speed = 10;

% 电流环PI参数
Kp_current = 1;
Ki_current = 100;

在Simulink中，可以使用PID Controller模块设置这些参数。

---

(4) Clarke-Park变换

function [id, iq] = ClarkeParkTransform(ia, ib, theta)
    % 输入：三相电流 ia, ib 和角度 theta (rad)
    % 输出：d轴电流 id，q轴电流 iq

    % Clarke变换
    i_alpha = ia;
    i_beta = (2/3) * ib - (1/3) * ia;

    % Park变换
    id = i_alpha * cos(theta) + i_beta * sin(theta);
    iq = -i_alpha * sin(theta) + i_beta * cos(theta);
end

---

3. Simulink 模型连接

1. 主回路连接：

   • PMSM → Current Measurement → Clarke Transform → Park Transform → FOC Controller → SVPWM → Inverter → PMSM。

2. 控制回路连接：

   • Speed Reference → Speed PI Controller → Min Loss Algorithm → Current PI Controllers。

—

4. 运行仿真

(1) 参数设置

• 仿真时间：1秒。
• 转速参考值：(100 , \text{rad/s})。
• 负载转矩：(5 , \text{Nm})。

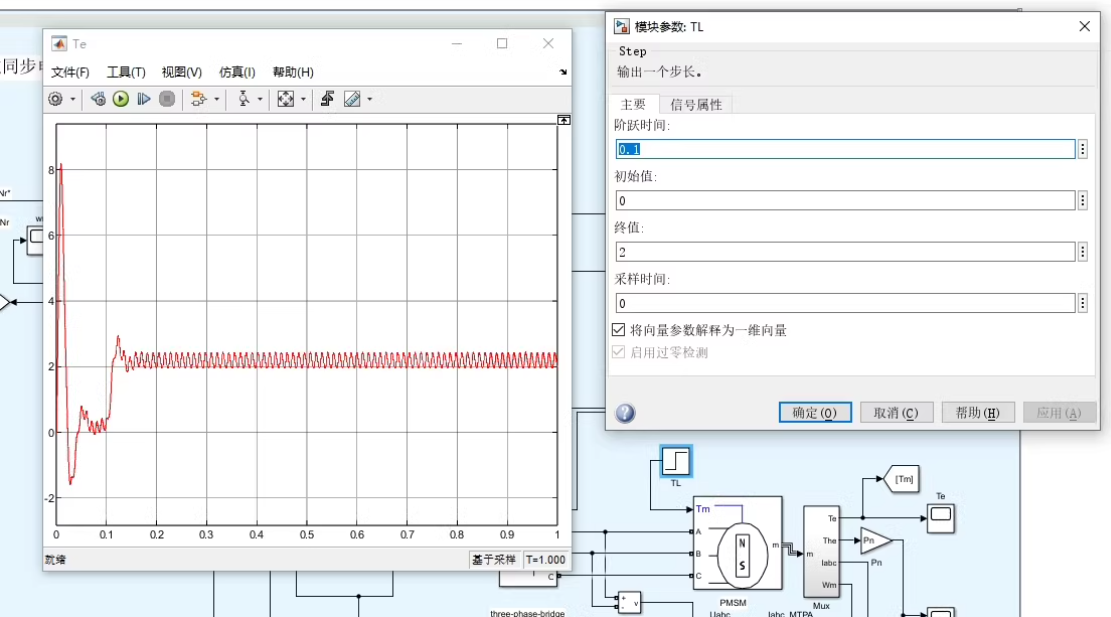

(2) 结果观察

• 观察电机转速、d-q轴电流、输出转矩的变化。
• 验证最小损耗算法是否有效降低铜损和铁损。

---

5. 设计文档说明

(1) 损耗分析

• 铜损：(P_{cu} = R_s (I_d^2 + I_q^2))。
• 铁损：与磁通密度相关，可通过调整 (I_d) 减少。

(2) 最小损耗算法原理

• 在高速运行时，适当增加负的 (I_d) 可以减少铁损。
• 在低速运行时，保持 (I_d = 0) 以减少铜损。

(3) PI参数整定方法

使用Ziegler-Nichols法或试凑法调整PI参数，确保系统响应快速且稳定。

---

6. 参考文献

1. “Field-Oriented Control of Permanent Magnet Synchronous Motors”, IEEE Transactions on Industrial Electronics.
2. “Loss Minimization Techniques in Permanent Magnet Synchronous Motor Drives”, IEEE Conference on Power Electronics.
3. “Design and Implementation of FOC for PMSM with Minimum Loss Control”, Renewable Energy Journal.

---

希望以上内容能帮助你构建和理解PMSM的FOC最小损耗算法仿真模型！如果需要更详细的说明或扩展，请随时告知！
