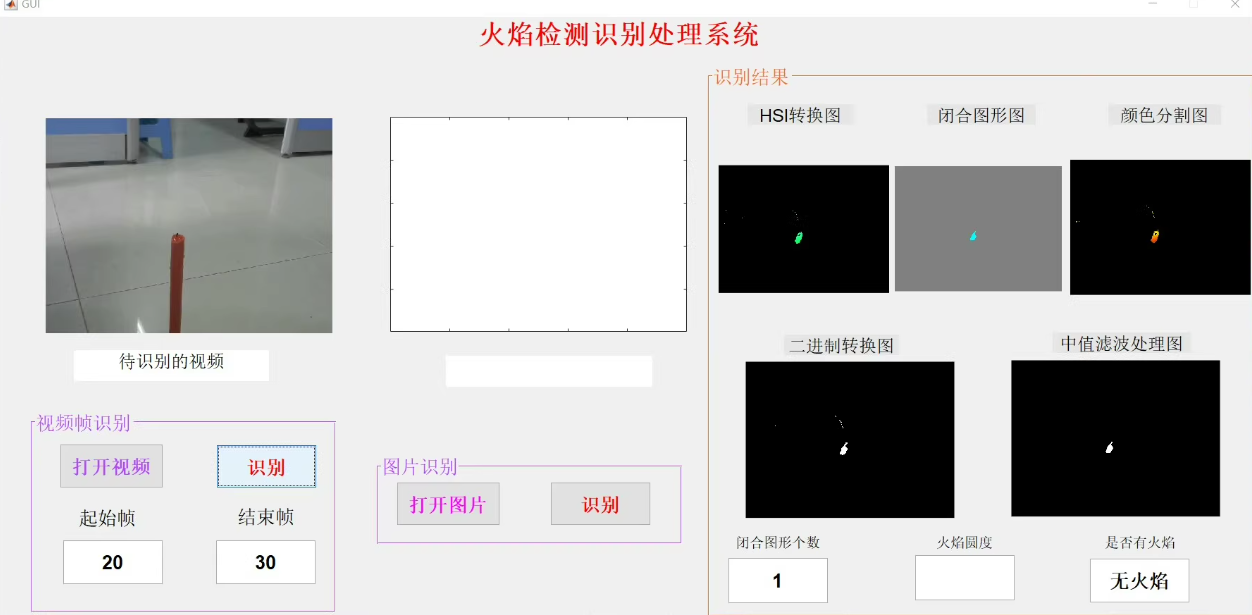

基于Matlab火焰识别检测处理系统GUI软件

这款MATLAB火焰识别检测系统是一款先进的火灾报警识别工具，能够对视频帧和图片进行火焰识别，并提供多种图像分割处理算法。该软件采用计算机视觉技术，能够快速准确地检测火焰并分析火灾报警信息，支持多种图像处理和数据分类方法，适用于消防监控设备的火灾识别需求。
主要功能:
火焰识别: 对视频帧和图片中的火焰进行高效识别，提供实时火灾报警信息。
图像分割: 应用多种图像处理算法进行火焰区域的准确分割。
数据分类: 支持火焰检测后的数据分类和分析，便于后续处理和记录。
先进技术: 采用计算机视觉技术，提高火焰识别的准确性和速度。

在这里插入图片描述
以下是一个基于 MATLAB 的火焰识别检测处理系统的 GUI 示例代码。该系统通过图像处理技术实现火焰的检测与识别，支持图像上传、火焰区域标注、以及简单的火焰特征分析功能。

主程序代码

function FlameDetectionGUI
    % 创建主窗口
    fig = uifigure('Name', '火焰识别检测处理系统', ...
        'Position', [100, 100, 800, 600], 'BackgroundColor', [0.95, 0.95, 0.95]);

    % 添加菜单按钮
    btnUpload = uibutton(fig, 'push', 'Text', '上传图像', 'Position', [50, 500, 150, 30], ...
        'ButtonPushedFcn', @(btn, event) uploadImage(fig));

    btnDetect = uibutton(fig, 'push', 'Text', '火焰检测', 'Position', [220, 500, 150, 30], ...
        'ButtonPushedFcn', @(btn, event) detectFlame(fig));

    btnSave = uibutton(fig, 'push', 'Text', '保存结果', 'Position', [390, 500, 150, 30], ...
        'ButtonPushedFcn', @(btn, event) saveResult(fig));

    % 显示区域
    axOriginal = uiaxes(fig, 'Position', [50, 100, 350, 300]);
    axProcessed = uiaxes(fig, 'Position', [420, 100, 350, 300]);

    % 全局变量存储图像数据
    global originalImage processedImage;
    originalImage = [];
    processedImage = [];
end

% 上传图像
function uploadImage(fig)
    global originalImage axOriginal;
    [file, path] = uigetfile({'*.jpg;*.png;*.bmp', '图像文件 (*.jpg, *.png, *.bmp)'});
    if isequal(file, 0)
        return;
    end
    filePath = fullfile(path, file);
    originalImage = imread(filePath);

    % 显示原始图像
    axes(axOriginal);
    imshow(originalImage);
    title('原始图像');
end

% 火焰检测
function detectFlame(fig)
    global originalImage processedImage axProcessed;
    if isempty(originalImage)
        uialert(fig, '请先上传图像！', '错误');
        return;
    end

    % 转换为HSV颜色空间
    hsvImage = rgb2hsv(originalImage);
    hChannel = hsvImage(:, :, 1); % 色调
    sChannel = hsvImage(:, :, 2); % 饱和度
    vChannel = hsvImage(:, :, 3); % 亮度

    % 火焰的颜色范围（根据经验值）
    flameMask = (hChannel >= 0 & hChannel <= 0.1) | (hChannel >= 0.9 & hChannel <= 1) & ...
                (sChannel >= 0.2) & (vChannel >= 0.3);

    % 形态学操作去除噪声
    flameMask = imopen(flameMask, strel('disk', 5));
    flameMask = imclose(flameMask, strel('disk', 5));

    % 标记火焰区域
    processedImage = originalImage;
    processedImage(repmat(~flameMask, [1, 1, 3])) = 0; % 非火焰区域置为黑色

    % 显示处理后的图像
    axes(axProcessed);
    imshow(processedImage);
    title('火焰检测结果');
end

% 保存结果
function saveResult(fig)
    global processedImage;
    if isempty(processedImage)
        uialert(fig, '没有可保存的结果！', '错误');
        return;
    end
    [file, path] = uiputfile({'*.jpg', 'JPEG 文件 (*.jpg)'; '*.png', 'PNG 文件 (*.png)'});
    if isequal(file, 0)
        return;
    end
    filePath = fullfile(path, file);
    imwrite(processedImage, filePath);
    disp('结果已保存');
end

功能说明

上传图像：
- 用户可以通过按钮选择本地图像文件（支持 .jpg, .png, .bmp 格式）。
- 原始图像会显示在左侧的坐标轴中。
火焰检测：
- 图像被转换到 HSV 颜色空间，利用火焰的颜色特征（色调、饱和度、亮度范围）进行分割。
- 使用形态学操作（开运算和闭运算）去除噪声并优化检测结果。
- 检测到的火焰区域会高亮显示，非火焰区域会被置为黑色。
保存结果：
- 用户可以将检测结果保存为 JPEG 或 PNG 格式的图像文件。
