基于ADMM算法的多微网协同优化调度 matlab➕cplex

该模型为三微网电能交互共享模型，以运行成本和环境成本为目标，考虑负荷需求响应（可削减负荷和可转移负荷）、储能约束、风电约束和功率平衡约束等，利用ADMM算法进行迭代求解，实现联盟群效益的最大化
主要内容:为了实现微网间的电能交易以及能量共享，采用ADMM方法，实现了微网之间的电能交易与协同优化，方法为分布式算法，有效的保护了各个微网的信息，避免了集中优化的大量信息索取。
参考文档：
1.高松,何俊,杨松坤,肖白.基于交替方向乘子法的多微电网能量共享方法研究[J].电网与清洁能源
2.邝凯旋,张赟宁.基于ADMM算法的微电网多目标优化调度[J].电力科学与工程

文章目录

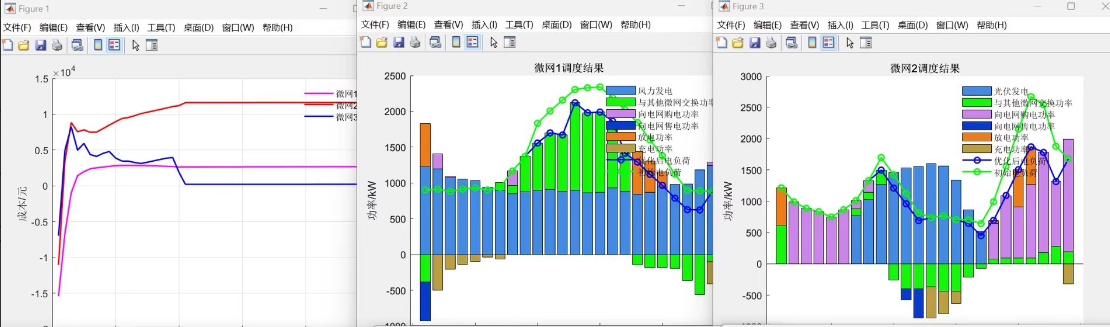

在这里插入图片描述
基于 ADMM（Alternating Direction Method of Multipliers）算法 的多微网协同优化调度 MATLAB 实现。该代码适用于多个微电网之间的协同优化调度问题，例如能源管理、成本最小化等。

程序说明

问题背景：
- 多微网系统中，每个微网需要优化自身的运行成本，同时满足整体系统的约束条件。
- 通过 ADMM 算法实现分布式优化，避免集中式计算的通信瓶颈。
ADMM 算法简介：
- ADMM 是一种分布式优化方法，将全局优化问题分解为多个子问题。
- 每个子问题由一个微网独立求解，通过引入辅助变量和拉格朗日乘子实现全局协调。
目标：
- 最小化总运行成本，包括发电成本、购电成本等。
- 满足功率平衡、容量限制等约束。
适用场景：
- 微电网群的能量管理。
- 可再生能源的协同调度。

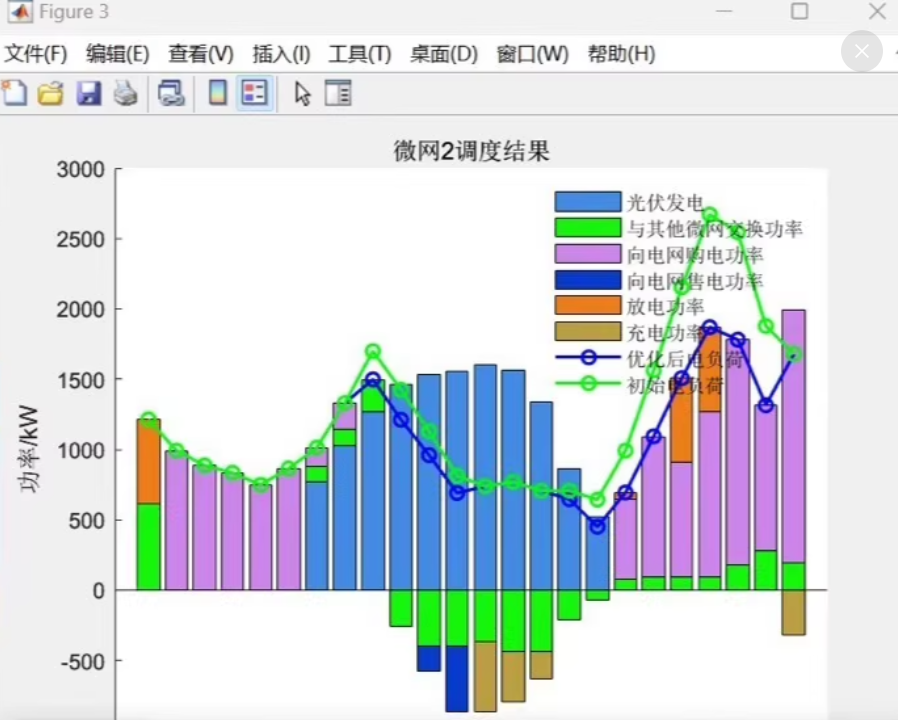

— 在这里插入图片描述

MATLAB 代码

% 基于 ADMM 的多微网协同优化调度
clc;
clear;

%% 参数定义
numMicrogrids = 3; % 微网数量
maxIter = 100; % 最大迭代次数
rho = 1; % ADMM 正则化参数
tol = 1e-4; % 收敛容差

% 各微网的本地参数
P_min = [0, 0, 0]; % 发电下限 (kW)
P_max = [100, 150, 120]; % 发电上限 (kW)
a = [0.1, 0.12, 0.15]; % 成本系数
b = [10, 12, 15]; % 成本系数
c = [5, 6, 7]; % 成本系数

% 全局需求
totalDemand = 200; % 总需求 (kW)

% 初始化变量
P_local = zeros(numMicrogrids, 1); % 各微网的发电量
lambda = zeros(numMicrogrids, 1); % 拉格朗日乘子
z = zeros(numMicrogrids, 1); % 辅助变量

%% ADMM 主循环
for iter = 1:maxIter
    % 更新本地变量 P_local (x-update)
    for i = 1:numMicrogrids
        fun = @(P) a(i) * P^2 + b(i) * P + c(i) + lambda(i) * P + (rho / 2) * (P - z(i))^2;
        options = optimoptions('fmincon', 'Display', 'off');
        P_local(i) = fmincon(fun, P_local(i), [], [], [], [], P_min(i), P_max(i), [], options);
    end

    % 更新辅助变量 z (z-update)
    z_prev = z;
    z = (sum(P_local) + sum(lambda) / rho) / numMicrogrids;

    % 更新拉格朗日乘子 lambda (dual update)
    lambda = lambda + rho * (P_local - z);

    % 检查收敛条件
    primal_residual = norm(P_local - z, inf);
    dual_residual = norm(rho * (z - z_prev), inf);
    if primal_residual < tol && dual_residual < tol
        fprintf('ADMM 收敛，迭代次数: %d\n', iter);
        break;
    end
end

%% 输出结果
disp('各微网的发电量 (kW):');
disp(P_local);
disp('总发电量 (kW):');
disp(sum(P_local));
disp('总需求 (kW):');
disp(totalDemand);

%% 绘图
figure;
bar(P_local, 'FaceColor', [0.2, 0.6, 0.8]);
xlabel('微网编号');
ylabel('发电量 (kW)');
title('各微网的发电量');
grid on;

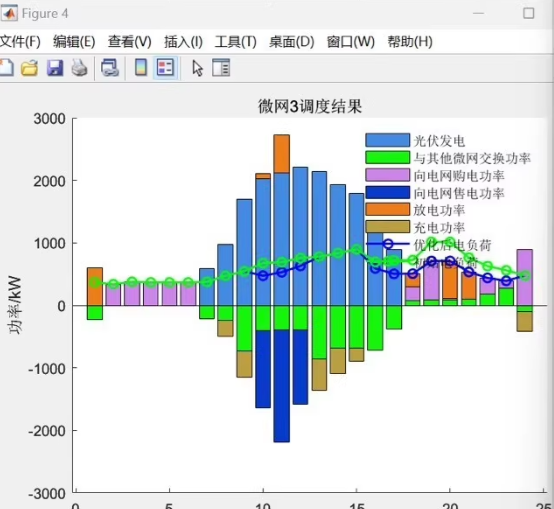

— 在这里插入图片描述

代码说明

参数定义：
- 定义了每个微网的成本函数参数（a, b, c）、发电上下限（P_min, P_max）以及总需求（totalDemand）。
ADMM 迭代步骤：
- x-update：每个微网独立求解其本地优化问题，使用 fmincon 求解二次规划。
- z-update：更新辅助变量 z，表示全局平均值。
- dual update：更新拉格朗日乘子 lambda，用于协调微网之间的约束。
收敛条件：
- 检查原始残差（primal_residual）和对偶残差（dual_residual）是否小于设定的容差。
输出与可视化：
- 输出各微网的发电量和总发电量。
- 绘制各微网发电量的柱状图。
