基于matlab分水岭分割算法进行图像分割

基于matlab分水岭分割算法进行图像分割
理论基础：灰度化形态学处理二值化梯度图像，然后使用分水岭分割算法提取出目标区域。
报告有5200字，matlab代码，

分水岭分割算法是一种经典的图像分割方法，尤其适用于处理具有明显边界信息的图像。它通过模拟地形学中的“水位上升”过程来分割图像，将图像视为地形图，其中像素值代表海拔高度。以下是基于MATLAB实现分水岭分割的完整代码示例，包括灰度化、形态学处理、二值化和梯度图像的生成。

示例代码

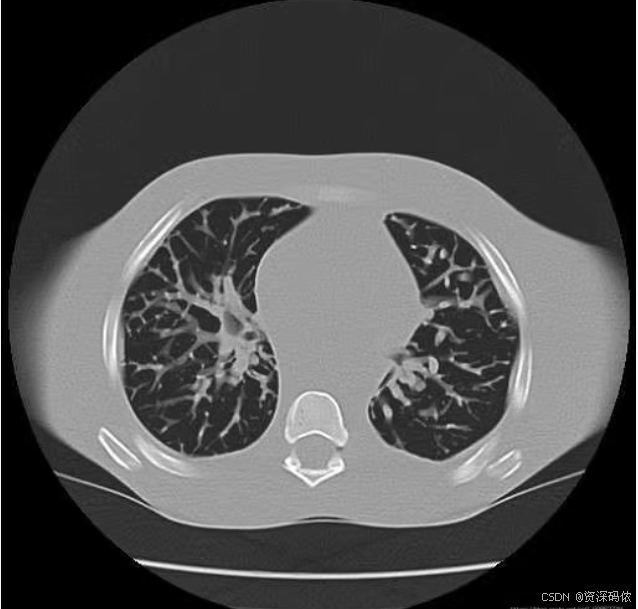

% 读取并显示原始图像
originalImg = imread('your_image_file.jpg'); % 替换为你的图像文件名
imshow(originalImg);
title('Original Image');

% 将图像转换为灰度图像
grayImg = rgb2gray(originalImg);

% 显示灰度图像
figure;
imshow(grayImg);
title('Grayscale Image');

% 对灰度图像进行形态学操作（例如：开运算）以去除噪声
se = strel('disk', 2); % 创建一个结构元素用于形态学操作
openedImg = imopen(grayImg, se);

% 计算梯度图像
gradientImg = imgradient(openedImg, 'sobel');
figure;
imshow(gradientImg, []);
title('Gradient Image');

% 使用形态学重建对梯度图像进行处理，以便更好地分离目标区域
markers = watershed(gradientImg);
figure;
imshow(label2rgb(markers));
title('Watershed Segmentation Result (Markers)');

% 标记前景对象
minValue = min(min(gradientImg));
maxValue = max(max(gradientImg));
thresholdValue = minValue + (maxValue - minValue) * 0.5; % 设置阈值
binaryImg = imbinarize(gradientImg, thresholdValue / maxValue); % 二值化

% 清理二值图像（去除小对象）
cleanedBinaryImg = bwareaopen(binaryImg, 30); % 去除小于30像素的小对象

% 使用距离变换找到前景标记
D = -bwdist(~cleanedBinaryImg);
DL = watershed(D);
bgm = DL == 0;

% 联合前景和背景标记
fgm = cleanedBinaryImg;
markers = fgm;
markers(bgm) = 2;
markers(fgm) = 1;

% 应用分水岭算法
L = watershed(-D, markers);

% 显示最终分割结果
RGBLabels = label2rgb(L, 'jet', 'k', 'shuffle');
figure;
imshow(RGBLabels);
title('Final Segmentation with Watershed Algorithm');

% 在原图上叠加分割结果
figure;
imshow(originalImg);
hold on;
h = imshow(RGBLabels);
set(h, 'AlphaData', 0.3);
title('Overlay of Original Image and Segmentation');

解释与注意事项

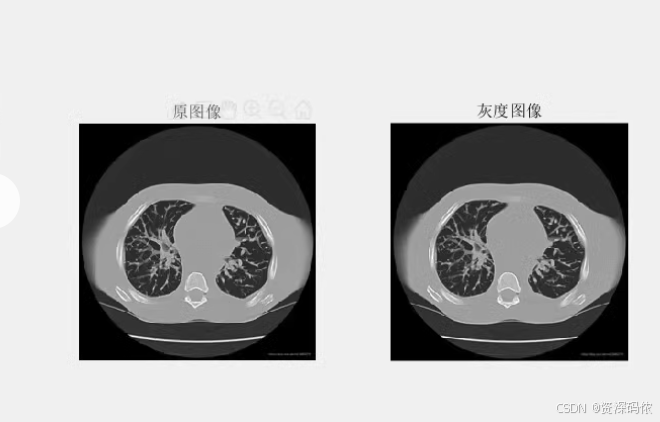

1. 灰度化：使用rgb2gray函数将彩色图像转换为灰度图像。
2. 形态学操作：通过形态学开运算（imopen），我们可以去除图像中的噪声。这里使用了半径为2的圆形结构元素。
3. 计算梯度图像：利用Sobel算子计算图像的梯度，这有助于突出图像中的边缘信息。
4. 形态学重建与预处理：通过计算负的距离变换（-bwdist）并应用分水岭变换（watershed），可以生成初始的标记图像。
5. 阈值处理与二值化：根据梯度图像的动态范围设置一个合适的阈值，并将其二值化。
6. 清理二值图像：使用bwareaopen函数去除面积小于一定阈值的小对象。
7. 前景与背景标记：结合前景和背景标记，形成输入到分水岭算法的标记矩阵。

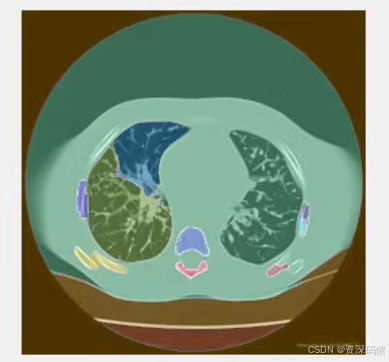

8. 应用分水岭算法：最终应用分水岭算法（watershed）进行图像分割，并使用label2rgb函数将标签图像转换为彩色图像以便可视化。
9. 结果展示：在原图上叠加分割结果，便于直观观察分割效果。

注意事项

• 选择合适的参数：形态学操作的结构元素大小、二值化的阈值等都需要根据具体图像的特点进行调整。
• 避免过分割：分水岭算法容易导致过分割现象，因此需要仔细设计预处理步骤（如形态学操作、阈值处理等）以减少这种情况的发生。
• 进一步优化：可以通过更复杂的特征提取或后处理步骤来提高分割效果，比如使用区域生长算法或轮廓检测技术。

这段代码提供了一个基本框架，可以根据具体需求进一步优化和扩展。希望这个示例能帮助你理解如何使用MATLAB中的分水岭算法进行图像分割。
