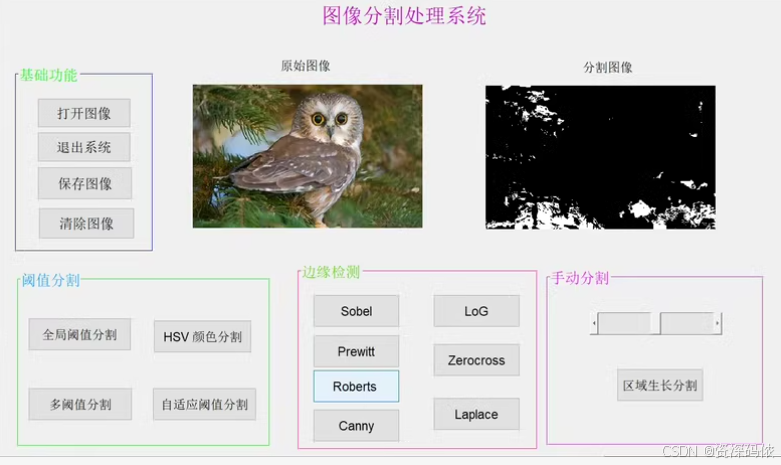

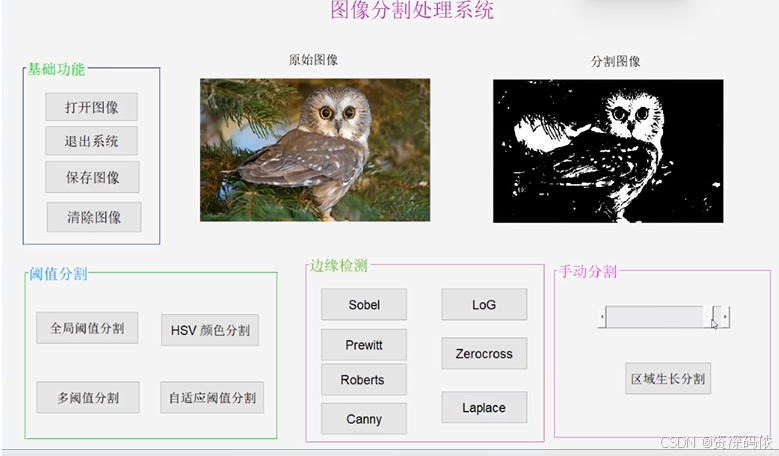

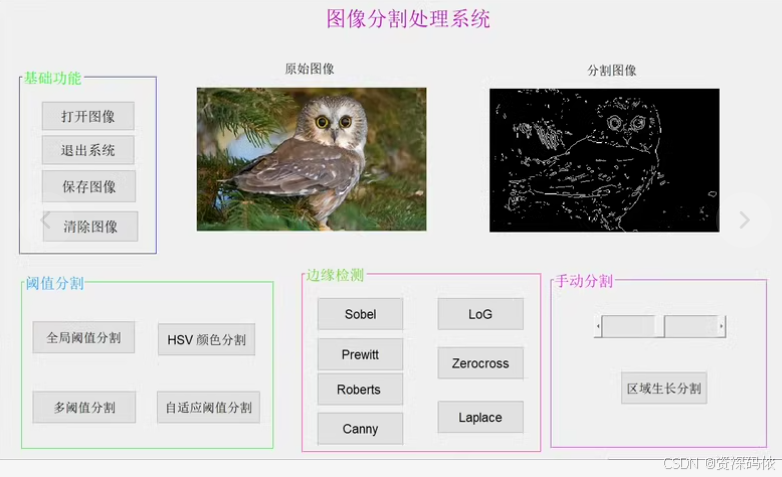

这款MATLAB图像分割处理系统GUI设计软件提供了全面的图像分割功能，适用于各种图像处理需求。软件支持多种分割算法，包括阈值分割、边缘检测、手动滑块分割等，满足不同用户的分割需求。软件界面简洁，包含部分注释，用户可以在此基础上进行自定义设计和功能修改。
主要功能:
阈值分割：利用阈值算法将图像划分为不同区域，适合处理对比明显的图像。
边缘检测：应用边缘检测算法（如Canny边缘检测），提取图像中的边缘信息，增强分割效果。
手动滑块分割：通过滑块调整分割参数，实现对图像区域的精确控制和分割。
多种分割算法：提供多种算法选项，满足不同图像和用户的分割需求。

为了创建一个基于MATLAB的图像边缘检测分割处理系统GUI，我们可以使用MATLAB的GUIDE（GUI Development Environment）或者直接使用uifigure和相关组件来设计界面。这里，我将提供一种使用App Designer的方式，它更加现代化且易于理解。下面是一个简单的示例代码，演示了如何创建一个包含基本图像加载、显示、阈值分割、边缘检测(Canny方法)以及手动调整分割参数等功能的GUI。

示例代码

首先，确保你已经启动了MATLAB App Designer。然后，你可以通过以下步骤创建一个新的App，并在其中添加相应的控件和回调函数：

1. 创建新的App：在MATLAB命令窗口中输入appdesigner打开App Designer。
2. 添加UI组件：
   • UIAxes用于显示图像。
   • 按钮：用于加载图像(Load Image)，应用Canny边缘检测(Apply Canny Edge Detection)，以及阈值分割(Threshold Segmentation)。
   • 滑块：用于调整Canny算法的低阈值和高阈值。
3. 编写回调函数。

% 创建App的入口函数
function app = ImageSegmentationApp
    % 创建figure窗口
    app.UIFigure = uifigure('Name', 'Image Segmentation Tool');

    % 添加图像显示区域
    app.UIAxes = uiaxes(app.UIFigure);
    app.UIAxes.Position = [20 100 560 460];

    % 添加按钮
    app.LoadImageButton = uibutton(app.UIFigure, 'push', 'Text', 'Load Image', ...
        'Position', [20 570 100 22], 'ButtonPushedFcn', @(btn,event) load_image_callback(app));
    app.CannyEdgeButton = uibutton(app.UIFigure, 'push', 'Text', 'Apply Canny Edge Detection', ...
        'Position', [130 570 200 22], 'ButtonPushedFcn', @(btn,event) canny_edge_callback(app));
    app.ThresholdButton = uibutton(app.UIFigure, 'push', 'Text', 'Threshold Segmentation', ...
        'Position', [340 570 150 22], 'ButtonPushedFcn', @(btn,event) threshold_segmentation_callback(app));

    % 添加滑块
    app.LowThresholdSlider = uislider(app.UIFigure, 'Limits', [0 1], 'Value', 0.1, ...
        'Position', [130 540 200 3], 'ValueChangedFcn', @(slider,event) slider_value_changed(app));
    app.HighThresholdSlider = uislider(app.UIFigure, 'Limits', [0 1], 'Value', 0.2, ...
        'Position', [130 510 200 3], 'ValueChangedFcn', @(slider,event) slider_value_changed(app));

    % 添加标签
    uilabel(app.UIFigure, 'Text', 'Low Threshold:', 'Position', [50 540 80 22]);
    uilabel(app.UIFigure, 'Text', 'High Threshold:', 'Position', [50 510 80 22]);
end

% 加载图像回调函数
function load_image_callback(app)
    [file, path] = uigetfile({'*.jpg;*.jpeg;*.png;*.bmp', 'All Image Files'; '*.*', 'All Files'});
    if isequal(file, 0)
        return;
    else
        app.img = imread(fullfile(path, file));
        imshow(app.img, 'Parent', app.UIAxes);
    end
end

% 应用Canny边缘检测回调函数
function canny_edge_callback(app)
    lowThresh = app.LowThresholdSlider.Value;
    highThresh = app.HighThresholdSlider.Value;
    edges = edge(rgb2gray(app.img), 'Canny', [lowThresh highThresh]);
    imshow(edges, 'Parent', app.UIAxes);
end

% 阈值分割回调函数
function threshold_segmentation_callback(app)
    level = graythresh(rgb2gray(app.img));
    bw = imbinarize(rgb2gray(app.img), level);
    imshow(bw, 'Parent', app.UIAxes);
end

% 滑块值变化回调函数
function slider_value_changed(app)
    % 这个函数可以在滑块移动时实时更新边缘检测结果，但为了避免频繁计算，
    % 我们仅在点击应用Canny边缘检测按钮时才重新计算并显示结果。
end

功能说明

• 加载图像：用户可以通过“Load Image”按钮选择并加载想要处理的图像文件。所选图像将在指定的UIAxes区域内显示。
• Canny边缘检测：通过调整两个滑块设置低阈值和高阈值后，点击“Apply Canny Edge Detection”按钮可以对当前图像执行Canny边缘检测，并在UIAxes中显示结果。
• 阈值分割：点击“Threshold Segmentation”按钮，可以根据Otsu方法自动确定最佳阈值，并对图像进行二值化处理，结果显示在UIAxes中。
• 滑块调节：提供了两个滑块用于动态调整Canny边缘检测的阈值参数。

这个示例展示了如何利用MATLAB App Designer创建一个基础的图像处理工具。你可以根据需要扩展此应用程序，比如添加更多的分割算法或增强用户交互功能等。希望这能帮助你开始构建自己的图像处理应用！
