基于MATLAB程序光储直流微网双向dcdc仿真模型

基于MATLAB程序光储直流微网双向dcdc仿真模型

工况1:光伏发电能量＞需求能量，多余能量存入蓄电池；
工况2:光伏发电能量＜需求能量，蓄电池或超级电容储能单元释放能量，补充不足。
工况3:光伏发电单元瘫痪，由储能单元单独供电。

1.可始终维持光伏发电的最大功率追踪，MPPT。

2.蓄电池充电放电时，双向buckboost均采用双闭环控制，即:直流母线电压外环，蓄电池放电电流内环。在光照变化和负载突变过程中可始终维持直流母线电压的稳定。

3.可始终维持直流母线电压的稳定在220V。

4. 整个电路包括:pv数学模型，mppt，boost电路，双向dcdc，buckboost，蓄电池，双闭环控制等。

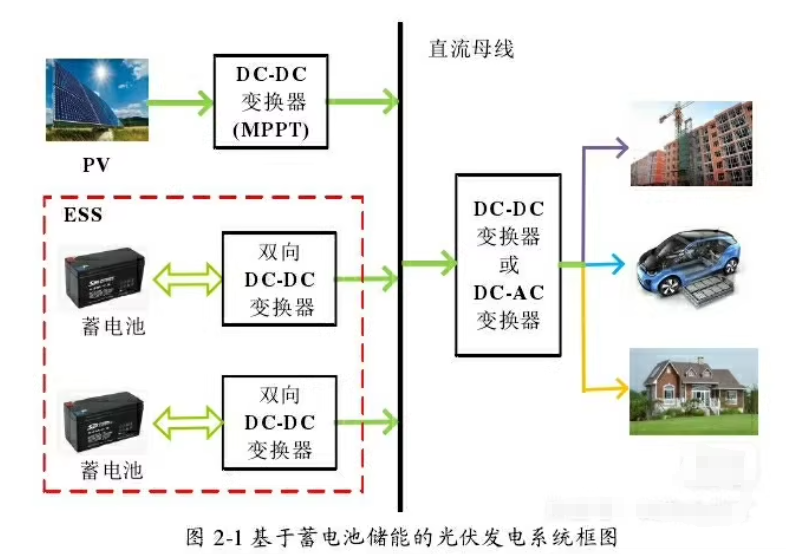

以下是一个基于MATLAB/Simulink的光储直流微网双向DC-DC仿真模型的设计和代码示例。该模型包括光伏发电（PV）、储能系统（Battery）以及负载，通过双向DC-DC变换器实现能量管理和功率流动。

---

1. 系统概述

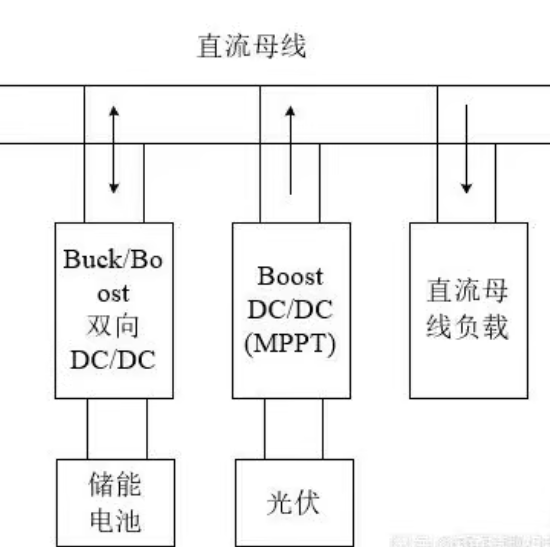

该光储直流微网模型包含以下部分：

• 光伏阵列（PV）：模拟光伏发电。
• 储能系统（Battery）：使用锂电池作为储能单元。
• 双向DC-DC变换器：控制电池充放电。
• 负载：直流负载消耗功率。
• 控制器：基于PI控制调节DC-DC变换器的占空比。

---

2. MATLAB/Simulink 模型结构

在Simulink中搭建如下模块：

1. 光伏模块：使用Simscape Electrical中的光伏板模型。
2. 电池模块：使用Simscape Electrical中的锂电池模型。
3. 双向DC-DC变换器：由MOSFET和二极管组成。
4. 控制模块：实现电压/电流双闭环PI控制。
5. 负载模块：电阻负载或动态负载。

---

3. MATLAB代码和Simulink模型设计

(1) 光伏发电模型

% 光伏阵列参数
Voc = 36; % 开路电压 (V)
Isc = 8.22; % 短路电流 (A)
Ns = 36; % 串联电池片数
Np = 1; % 并联电池片数

% 光伏阵列模型
pv_array = photovoltaic(Pmax=250, Vmp=30, Imp=8.22, Voc=Voc, Isc=Isc);

(2) 储能系统模型

% 电池参数
battery_capacity = 100; % 电池容量 (Ah)
nominal_voltage = 48; % 标称电压 (V)

% 电池模型
battery = Battery(NominalVoltage=nominal_voltage, Capacity=battery_capacity);

(3) 双向DC-DC变换器控制

使用PI控制器调节占空比：

% PI控制器参数
Kp = 0.5; % 比例增益
Ki = 10; % 积分增益

% 电压参考值
Vref = 48; % 目标电压 (V)

% 控制器初始化
pi_controller = pid(Kp, Ki);

% 动态调节占空比
function duty_cycle = calculate_duty_cycle(Vref, Vout)
    error = Vref - Vout;
    duty_cycle = pi_controller(error);
end

(4) Simulink模型连接

1. 将光伏阵列、电池和负载连接到直流母线。
2. 使用双向DC-DC变换器控制电池与母线之间的功率流动。
3. 在控制模块中实现上述PI控制器。

---

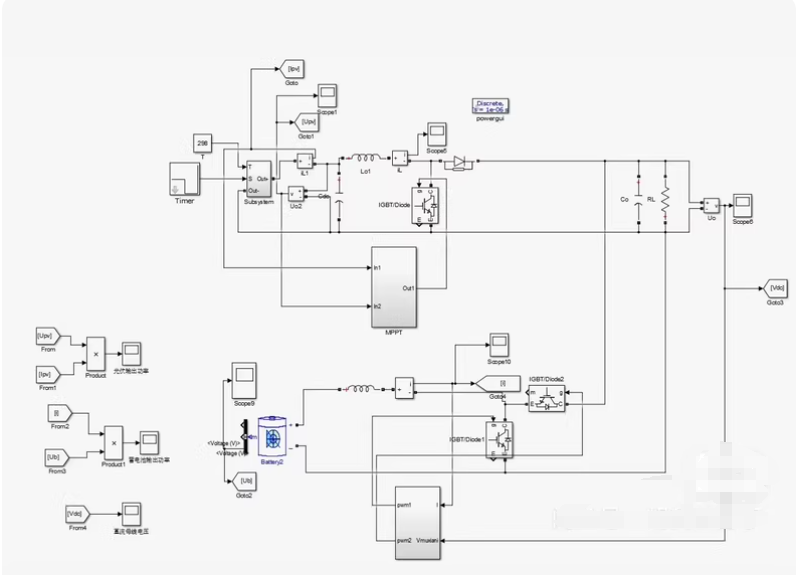

4. 完整Simulink模型

以下是Simulink模型的主要组成部分：

1. 光伏阵列子系统：
   • 包含光伏板模型和MPPT算法（如P&O法）。
2. 电池子系统：
   • 包含锂电池模型和SOC估算模块。
3. 双向DC-DC变换器：
   • 包含两个半桥电路（充电和放电方向）。
4. 控制子系统：
   • 包含电压/电流双闭环控制和PWM生成模块。
5. 负载子系统：
   • 包含固定电阻或动态负载。

---

5. 示例代码

以下为一个简单的MATLAB脚本，用于初始化参数并运行仿真：

% 初始化参数
Vref = 48; % 目标电压 (V)
Kp = 0.5; % 比例增益
Ki = 10; % 积分增益

% 创建PI控制器
pi_controller = pid(Kp, Ki);

% 运行仿真
sim('DC_DC_Bidirectional_Model.slx');

% 绘制结果
figure;
plot(tout, Vout);
xlabel('时间 (s)');
ylabel('输出电压 (V)');
title('双向DC-DC变换器输出电压');
grid on;

---

6. 注意事项

1. 确保Simulink中所有模块参数匹配实际硬件规格。
2. PI控制器参数需要根据系统动态特性进行调整。
3. 如果需要更复杂的能量管理策略，可以引入模糊控制或模型预测控制（MPC）。
