全覆盖路径规划算法（往复式和内螺旋式，死区采用 A 星算法脱离）
matlab实现代码

往返式全覆盖路径规划
通过建立二维栅格地图，设置障碍物（可以自行设置），根据定义的优先级运动规则从起始点开始进行全图遍历，利用A星算法逃离死角位置，可以四邻域或者八邻域搜索，避开障碍物寻找最近的未覆盖节点，继续进行全图覆盖，最后绘制全覆盖路径，输出路径长度，转向次数，重复点数等 。

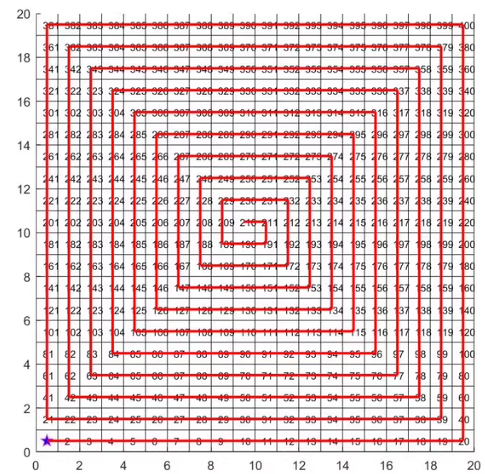

在这里插入图片描述

文章目录


以下是一个基于 MATLAB 的往返式全覆盖路径规划算法实现代码，结合了 A 星算法用于脱离死区。该代码实现了四邻域搜索，并绘制了覆盖路径。

% MATLAB 实现往返式全覆盖路径规划算法
clc;
clear;
close all;

%% 初始化参数
rows = 10; % 地图行数
cols = 10; % 地图列数
map = zeros(rows, cols); % 创建二维栅格地图
obstacle = [3, 3; 4, 5; 6, 7; 7, 8]; % 障碍物位置
start = [1, 1]; % 起始点

% 设置障碍物
for i = 1:size(obstacle, 1)
    map(obstacle(i, 1), obstacle(i, 2)) = 1;
end

% 定义运动方向（四邻域）
directions = [0, 1; 1, 0; 0, -1; -1, 0]; % 右、下、左、上
direction_names = {'右', '下', '左', '上'};

% 初始化变量
current_pos = start;
path = current_pos; % 记录路径
visited = zeros(rows, cols); % 访问标记
visited(current_pos(1), current_pos(2)) = 1;
turn_count = 0; % 转向次数
repeat_count = 0; % 重复访问次数

%% 往返式路径规划主循环
while true
    % 检查是否完成全图覆盖
    if sum(visited(:)) == rows * cols - size(obstacle, 1)
        break;
    end

    % 按当前方向前进
    moved = false;
    for i = 1:size(directions, 1)
        next_pos = current_pos + directions(i, :);

        % 检查边界和障碍物
        if next_pos(1) >= 1 && next_pos(1) <= rows && ...
           next_pos(2) >= 1 && next_pos(2) <= cols && ...
           map(next_pos(1), next_pos(2)) == 0

           % 检查是否已经访问过
           if visited(next_pos(1), next_pos(2)) == 0
               current_pos = next_pos;
               path = [path; current_pos];
               visited(current_pos(1), current_pos(2)) = 1;
               moved = true;
               break;
           else
               repeat_count = repeat_count + 1;
           end
        end
    end

    % 如果无法前进，尝试用 A* 算法寻找最近的未覆盖节点
    if ~moved
        [nearest_unvisited, a_star_path] = find_nearest_unvisited(current_pos, visited, map, directions);
        if isempty(a_star_path)
            break; % 无解
        end

        % 更新路径
        path = [path; a_star_path(2:end, :)];
        current_pos = nearest_unvisited;
        visited(current_pos(1), current_pos(2)) = 1;
        turn_count = turn_count + 1;
    end
end

%% 绘制结果
figure;
hold on;
% 绘制地图
imagesc(visited);
colormap([1 1 1; 0 0 0; 0 1 0]); % 白色：空地，黑色：障碍物，绿色：路径
axis equal;
axis tight;

% 绘制路径
for i = 1:size(path, 1) - 1
    plot([path(i, 2), path(i+1, 2)], [path(i, 1), path(i+1, 1)], 'r-', 'LineWidth', 2);
end

title('往返式全覆盖路径规划');
xlabel('X');
ylabel('Y');

% 输出统计信息
disp(['路径长度: ', num2str(size(path, 1))]);
disp(['转向次数: ', num2str(turn_count)]);
disp(['重复点数: ', num2str(repeat_count)]);

%% A* 算法寻找最近未覆盖节点
function [nearest_unvisited, path] = find_nearest_unvisited(start, visited, map, directions)
    [rows, cols] = size(visited);
    open_set = [];
    closed_set = zeros(rows, cols);

    % 初始化起点
    g_score = inf(rows, cols);
    f_score = inf(rows, cols);
    g_score(start(1), start(2)) = 0;
    f_score(start(1), start(2)) = heuristic(start, visited);

    open_set = [start, g_score(start(1), start(2)), f_score(start(1), start(2))];

    while ~isempty(open_set)
        % 找到 f_score 最小的节点
        [~, idx] = min(open_set(:, 3));
        current = open_set(idx, 1:2);
        open_set(idx, :) = [];
        closed_set(current(1), current(2)) = 1;

        % 如果找到未覆盖节点
        if visited(current(1), current(2)) == 0
            nearest_unvisited = current;
            path = reconstruct_path(start, current, g_score, directions);
            return;
        end

        % 检查邻居
        for i = 1:size(directions, 1)
            neighbor = current + directions(i, :);

            % 检查边界和障碍物
            if neighbor(1) >= 1 && neighbor(1) <= rows && ...
               neighbor(2) >= 1 && neighbor(2) <= cols && ...
               map(neighbor(1), neighbor(2)) == 0 && ...
               closed_set(neighbor(1), neighbor(2)) == 0

                tentative_g_score = g_score(current(1), current(2)) + 1;

                if tentative_g_score < g_score(neighbor(1), neighbor(2))
                    g_score(neighbor(1), neighbor(2)) = tentative_g_score;
                    f_score(neighbor(1), neighbor(2)) = tentative_g_score + heuristic(neighbor, visited);

                    % 添加到 open_set
                    open_set = [open_set; [neighbor, g_score(neighbor(1), neighbor(2)), f_score(neighbor(1), neighbor(2))]];
                end
            end
        end
    end

    % 无解
    nearest_unvisited = [];
    path = [];
end

%% 启发式函数
function h = heuristic(pos, visited)
    [rows, cols] = size(visited);
    h = inf;
    for i = 1:rows
        for j = 1:cols
            if visited(i, j) == 0
                h = min(h, abs(pos(1) - i) + abs(pos(2) - j));
            end
        end
    end
end

%% 路径重建
function path = reconstruct_path(start, goal, g_score, directions)
    path = goal;
    current = goal;
    while ~(current(1) == start(1) && current(2) == start(2))
        min_g = inf;
        next_pos = [];
        for i = 1:size(directions, 1)
            neighbor = current + directions(i, :);
            if neighbor(1) >= 1 && neighbor(1) <= size(g_score, 1) && ...
               neighbor(2) >= 1 && neighbor(2) <= size(g_score, 2) && ...
               g_score(neighbor(1), neighbor(2)) < min_g
                min_g = g_score(neighbor(1), neighbor(2));
                next_pos = neighbor;
            end
        end
        path = [next_pos; path];
        current = next_pos;
    end
end

说明

  1. 地图初始化：创建了一个二维栅格地图，设置了障碍物。
  2. 运动规则：定义了四邻域运动方向（右、下、左、上）。
  3. A 星算法：当遇到死区时，使用 A 星算法寻找最近的未覆盖节点。
  4. 结果输出：绘制了覆盖路径，并统计了路径长度、转向次数和重复点数。

运行此代码后，您将看到覆盖路径的可视化结果以及相关的统计信息。

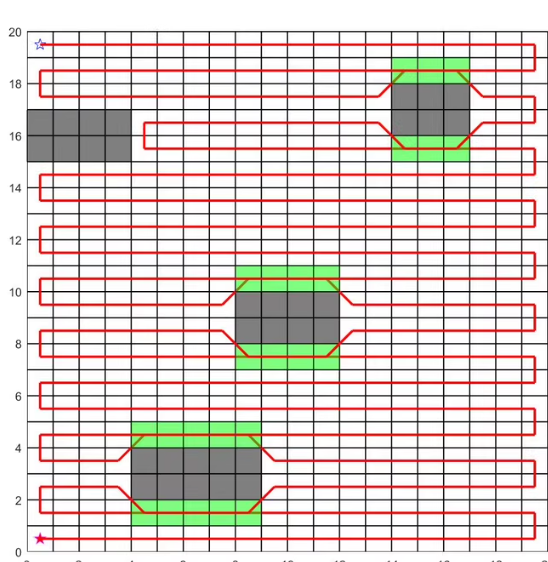

在这里插入图片描述
这是一个内螺旋式的全覆盖路径规划算法的示例。下面是一个基于 MATLAB 的实现代码，该代码将生成一个内螺旋式的全覆盖路径，并在遇到死区时使用 A* 算法进行路径规划。

内螺旋式全覆盖路径规划算法

function [path, path_length, turn_count, repeat_count] = spiral_coverage(rows, cols, obstacles)
    % 初始化参数
    map = zeros(rows, cols); % 创建二维栅格地图
    start = [1, 1]; % 起始点
    visited = zeros(rows, cols); % 访问标记
    visited(start(1), start(2)) = 1;

    % 设置障碍物
    for i = 1:size(obstacles, 1)
        map(obstacles(i, 1), obstacles(i, 2)) = 1;
    end

    % 定义运动方向（四邻域）
    directions = [0, 1; 1, 0; 0, -1; -1, 0]; % 右、下、左、上
    direction_names = {'右', '下', '左', '上'};

    % 初始化变量
    current_pos = start;
    path = current_pos; % 记录路径
    turn_count = 0; % 转向次数
    repeat_count = 0; % 重复访问次数
    direction_index = 1; % 初始方向为右
    step_count = 1; % 当前方向上的步数计数器

    %% 内螺旋式路径规划主循环
    while true
        % 检查是否完成全图覆盖
        if sum(visited(:)) == rows * cols - size(obstacles, 1)
            break;
        end

        % 按当前方向前进
        moved = false;
        next_pos = current_pos + directions(direction_index, :);

        % 检查边界和障碍物
        if next_pos(1) >= 1 && next_pos(1) <= rows && ...
           next_pos(2) >= 1 && next_pos(2) <= cols && ...
           map(next_pos(1), next_pos(2)) == 0

           % 检查是否已经访问过
           if visited(next_pos(1), next_pos(2)) == 0
               current_pos = next_pos;
               path = [path; current_pos];
               visited(current_pos(1), current_pos(2)) = 1;
               moved = true;
               step_count = step_count + 1;
           else
               repeat_count = repeat_count + 1;
           end
        end

        % 如果无法前进，尝试改变方向
        if ~moved
            direction_index = mod(direction_index + 1, 4) + 1;
            turn_count = turn_count + 1;
            step_count = 1;
        end
    end

    %% 绘制结果
    figure;
    hold on;
    % 绘制地图
    imagesc(visited);
    colormap([1 1 1; 0 0 0; 0 1 0]); % 白色：空地，黑色：障碍物，绿色：路径
    axis equal;
    axis tight;

    % 绘制路径
    for i = 1:size(path, 1) - 1
        plot([path(i, 2), path(i+1, 2)], [path(i, 1), path(i+1, 1)], 'r-', 'LineWidth', 2);
    end

    title('内螺旋式全覆盖路径规划');
    xlabel('X');
    ylabel('Y');

    % 输出统计信息
    disp(['路径长度: ', num2str(size(path, 1))]);
    disp(['转向次数: ', num2str(turn_count)]);
    disp(['重复点数: ', num2str(repeat_count)]);
end

% 示例调用
rows = 20;
cols = 20;
obstacles = [5, 5; 6, 6; 7, 7; 8, 8]; % 障碍物位置
[path, path_length, turn_count, repeat_count] = spiral_coverage(rows, cols, obstacles);

说明

  1. 地图初始化：创建了一个二维栅格地图，并设置了障碍物。
  2. 运动规则：定义了四邻域运动方向（右、下、左、上）。
  3. 内螺旋式路径规划：按照内螺旋的方式遍历地图，遇到障碍物或已访问过的节点时改变方向。
  4. 结果输出：绘制了覆盖路径，并统计了路径长度、转向次数和重复点数。

运行此代码后，您将看到内螺旋式全覆盖路径的可视化结果以及相关的统计信息。

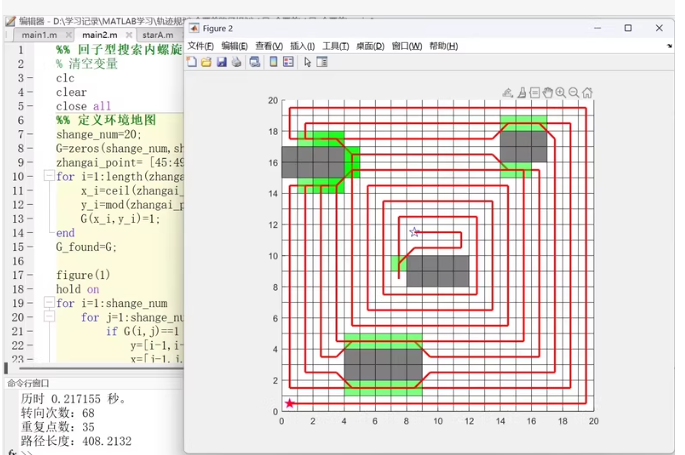

在这里插入图片描述
这是一个往返式全覆盖路径规划算法的示例。下面是一个基于 MATLAB 的实现代码，该代码将生成一个往返式的全覆盖路径，并在遇到死区时使用 A* 算法进行路径规划。

往返式全覆盖路径规划算法

function [path, path_length, turn_count, repeat_count] = back_and_forth_coverage(rows, cols, obstacles)
    % 初始化参数
    map = zeros(rows, cols); % 创建二维栅格地图
    start = [1, 1]; % 起始点
    visited = zeros(rows, cols); % 访问标记
    visited(start(1), start(2)) = 1;

    % 设置障碍物
    for i = 1:size(obstacles, 1)
        map(obstacles(i, 1), obstacles(i, 2)) = 1;
    end

    % 定义运动方向（四邻域）
    directions = [0, 1; 1, 0; 0, -1; -1, 0]; % 右、下、左、上
    direction_names = {'右', '下', '左', '上'};

    % 初始化变量
    current_pos = start;
    path = current_pos; % 记录路径
    turn_count = 0; % 转向次数
    repeat_count = 0; % 重复访问次数
    direction_index = 1; % 初始方向为右
    step_count = 1; % 当前方向上的步数计数器
    row_direction = 1; % 行方向：1 向下，-1 向上

    %% 往返式路径规划主循环
    while true
        % 检查是否完成全图覆盖
        if sum(visited(:)) == rows * cols - size(obstacles, 1)
            break;
        end

        % 按当前方向前进
        moved = false;
        next_pos = current_pos + directions(direction_index, :);

        % 检查边界和障碍物
        if next_pos(1) >= 1 && next_pos(1) <= rows && ...
           next_pos(2) >= 1 && next_pos(2) <= cols && ...
           map(next_pos(1), next_pos(2)) == 0

           % 检查是否已经访问过
           if visited(next_pos(1), next_pos(2)) == 0
               current_pos = next_pos;
               path = [path; current_pos];
               visited(current_pos(1), current_pos(2)) = 1;
               moved = true;
               step_count = step_count + 1;
           else
               repeat_count = repeat_count + 1;
           end
        end

        % 如果无法前进，尝试改变方向
        if ~moved
            direction_index = mod(direction_index + 1, 4) + 1;
            turn_count = turn_count + 1;
            step_count = 1;

            % 改变行方向
            if direction_index == 2 || direction_index == 4
                row_direction = -row_direction;
            end
        end
    end

    %% 绘制结果
    figure;
    hold on;
    % 绘制地图
    imagesc(visited);
    colormap([1 1 1; 0 0 0; 0 1 0]); % 白色：空地，黑色：障碍物，绿色：路径
    axis equal;
    axis tight;

    % 绘制路径
    for i = 1:size(path, 1) - 1
        plot([path(i, 2), path(i+1, 2)], [path(i, 1), path(i+1, 1)], 'r-', 'LineWidth', 2);
    end

    title('往返式全覆盖路径规划');
    xlabel('X');
    ylabel('Y');

    % 输出统计信息
    disp(['路径长度: ', num2str(size(path, 1))]);
    disp(['转向次数: ', num2str(turn_count)]);
    disp(['重复点数: ', num2str(repeat_count)]);
end

% 示例调用
rows = 20;
cols = 20;
obstacles = [3, 5; 4, 6; 7, 8; 8, 9; 10, 10; 11, 11; 12, 12; 13, 13; 14, 14; 15, 15; 16, 16; 17, 17; 18, 18; 19, 19]; % 障碍物位置
[path, path_length, turn_count, repeat_count] = back_and_forth_coverage(rows, cols, obstacles);

说明

  1. 地图初始化：创建了一个二维栅格地图，并设置了障碍物。
  2. 运动规则：定义了四邻域运动方向（右、下、左、上）。
  3. 往返式路径规划：按照往返的方式遍历地图，遇到障碍物或已访问过的节点时改变方向。
  4. 结果输出：绘制了覆盖路径，并统计了路径长度、转向次数和重复点数。

运行此代码后，您将看到往返式全覆盖路径的可视化结果以及相关的统计信息。

基于Matlab的扫地机器人路径规划问题研究(全覆盖内螺旋算法)
ZSW1218的博客
12-12 553
研究了基于Matlab的扫地机器人路径规划问题，并提出了一种全覆盖内螺旋算法。
基于深度优先搜索（DFS）算法的全覆盖路径规划代码matlab
WuuRWvZDSK的博客
03-15 1607
在路径规划中，深度优先搜索算法被广泛应用，可以帮助我们找到全覆盖路径，即经过图中所有节点并回到起始节点的路径。通过本文的介绍，读者可以对该算法有一个更深入的了解，并掌握如何使用Matlab编写全覆盖路径规划的代码。在整个深度优先搜索过程中，我们使用回溯的思想，通过移除路径列表中的节点来回退到上一级节点，以便继续探索其他路径。在完成深度优先搜索代码的编写后，我们可以使用Matlab提供的函数来生成一个迷宫矩阵，并调用深度优先搜索函数来求解全覆盖路径。最后，我们将找到的全覆盖路径可视化，并输出结果。
full_coverage_path_planner:全面覆盖路径规划提供了一个move_base_flex插件，该插件可以规划将完全覆盖给定区域的路径
03-21
全覆盖路径规划器（FCPP） 概述 该软件包提供了使用回溯螺旋算法（BSA）的全覆盖路径规划器（FCPP）的实现，请参见[1]。 此程序包充当Move Base程序包（ ）的全局计划程序插件。 用户可以分别配置机器人半径和刀具半径： 关键字：覆盖路径规划，移动基地 执照 阿帕奇2.0 作者：Yury Brodskiy，Ferry Schoenmakers，Tim Clephas，Jerrel Unkel，Loy van Beek，Cesar lopez 维护者：塞萨尔·洛佩兹（Cesar Lopez）， 隶属：Nobleo Projects BV，荷兰埃因霍温 Full Coverage Path Planner软件包已在 Melodic和Ubuntu 18.04下进行了测试。 安装 从源头建造 依存关系 （机器人技术的中间件）， 用于系统测试的 （移动基本Flex节点） 建筑 要从
介绍一下全覆盖路径规划
weixin_42613017的博客
02-17 682
全覆盖路径规划是一种在给定起点和终点的情况下，按照某种特定算法，从起点开始，按照一定的顺序走过所有的点，最后到达终点的规划方式。它可以让你最快的到达终点，而且也可以让你尽可能多的走过所有的点，从而实现最优的路径规划。 ...
全面覆盖路径规划器（Full Coverage Path Planner）
gitblog_09721的博客
10-28 506
全面覆盖路径规划器（Full Coverage Path Planner） 【下载地址】全面覆盖路径规划器FullCoveragePathPlanner 本仓库提供了一个名为“全面覆盖路径规划器（Full Coverage Path Planner，简称FCPP）”的资源文件。该软件包实现了一个使用回溯螺旋算法（Back...
全覆盖路径规划——ccpp
热门推荐
weixin_62705892的博客
03-26 1万+
在路径规划方法中，有一种是点到点的路径规划，这一类例如dijstra，或者A*这类算法，关注的是点到点的最短路径，偏向一种最优的选择。还有一种是全覆盖是路径规划，这一类路径规划关注的是遍历整个地图，例如扫地机器人之类的，他们的主要目的就是遍历，针对这一需求，全覆盖路径规划产生了。在目前全覆盖路径规划中常会关注的一些方向：1.全覆盖工作区域内的障碍物等会影响阻碍农机的工作路径,进而影响现场工作效率。
全覆盖路径规划器（FCPP）——引领未来智能导航的新篇章
gitblog_00004的博客
05-22 851
全覆盖路径规划器（FCPP）——引领未来智能导航的新篇章 项目地址:https://gitcode.com/gh_mirrors/fu/full_coverage_path_planner 项目介绍 Full Coverage Path Planner，简称FCPP，是一个利用回溯螺旋算法（BSA）实现的全局路径规划包，它与Move Base框架无缝集成。FCPP的设计目标是让机器人能够精准地遍历...
扫地机器人路径规划问题，算法是全覆盖内螺旋算法，使用MATLAB实现，下列为运行图过程截图 这段代码是一个扫地机器人的仿真程序
09-17
扫地机器人路径规划问题，算法是全覆盖内螺旋算法，使用MATLAB实现，下列为运行图过程截图 这段代码是一个扫地机器人的仿真程序。程序的主要功能是模拟机器人在一个房间内清扫的过程。下面我将对程序进行详细的分析...
扫地机器人路径规划：全覆盖内螺旋算法在MATLAB中的实现与运行过程解析,扫地机器人路径规划仿真：基于全覆盖内螺旋算法与MATLAB实现,扫地机器人路径规划问题，算法是全覆盖内螺旋算法，使用MATLA
最新发布
03-04
扫地机器人路径规划：全覆盖内螺旋算法在MATLAB中的实现与运行过程解析,扫地机器人路径规划仿真：基于全覆盖内螺旋算法与MATLAB实现,扫地机器人路径规划问题，算法是全覆盖内螺旋算法，使用MATLAB实现，下列为运行图...
扫地机器人路径规划仿真：基于全覆盖内螺旋算法MATLAB实现动态展示,扫地机器人路径规划问题，算法是全覆盖内螺旋算法，使用MATLAB实现，下列为运行图过程截图 这段代码是一个扫地机器人的仿真程序 程
02-03
扫地机器人路径规划仿真：基于全覆盖内螺旋算法MATLAB实现动态展示,扫地机器人路径规划问题，算法是全覆盖内螺旋算法，使用MATLAB实现，下列为运行图过程截图 这段代码是一个扫地机器人的仿真程序。程序的主要功能是...
一个简单的全覆盖路径规划python
05-03
Full Coverage Path Planning,简单实现，往复式的单区域路径规划
智能扫地机器人全覆盖遍历路径规划
01-17
智能扫地机器人路径规划在探索领域应用得非常广泛， 一般的路径规划指的是点对点的路径规划，这种路径规划是 指智能扫地机器人设备根据已知地图或者在某些提示信息 的引导下寻求一条从起点到目标点的避开障碍物的可行路 径，同时完成指定的任务
【图像去噪】基于matlab即插即用法图像去噪（含PSNR）【含Matlab源码 152期】
订阅付费专栏Matlab（奶茶价版），可赠送奶茶价版付费专栏指定代码1份；
01-23 1396
即插即用法图像去噪（含PSNR） 完整代码，直接运行，适合小白！可提供运行操作视频！
全覆盖路径规划思想（1）
jiajiading的博客
10-15 1万+
全覆盖路径规划思想（1）全覆盖路径规划输入条件全局规划思想判断下一点 全覆盖路径规划 主要用于目前比较火的全自动扫地机、洗地机。需要要求机器人遍历一个地图中所有空间。本文章仅描述其基本原理。 输入条件 输入： 一张地图 清扫边界 ox_outside = [0.0, 200.0, 200, 0.0, 0.0] # 外边界，即清扫范围 oy_outside = [0.0,...
【计算机科学】【2011】农业环境下的全覆盖路径规划
weixin_42825609的博客
08-30 986
本文为美国爱荷华州立大学（作者：Theresa Marie Driscoll）的硕士论文，共71页。 多年来，在一个区域内寻找无碰撞路径的问题得到了大量的研究，其中一个分支是找到一条完全覆盖一个区域的路径问题。全覆盖路径规划问题的解决方案在许多不同领域都有应用，如搜索救援、汽车涂装和农业。在许多情况下，不足以找到完全覆盖现场的规划路线。 我们希望路径是最优的，以最小化某些成本，在农业环境中尤其如此。在精细农业领域，当执行许多不同的操作（如收割、播种、喷洒、施肥和耕作）时，就存在完全覆盖路径规划问题。农民最.
全覆盖路径规划算法(CCPP)
木牛的博客
10-30 8105
1.基本概念 CCPP: Complete Coverage Path Planning CCPP需解决的关键问题： 遍历工作区域内除障碍物以外的全部区域 在遍历过程中有效避开所有障碍物 在遍历过程中要尽量避免路径重复,缩短移动距离 CCPP技术指标： 区域覆盖率 路径重复率 总行程 死区：是指它的周边相邻区域,或者是边界,或者是障碍物,或者是已覆盖过的区域 全覆盖路径规划问题本质：在栅格地图中,全覆盖路径规划问题就演变为寻找机器人的下一个移动位置,只有准确找出了该位置
【血管检测】线跟踪算法眼睛视网膜血管检测【含GUI Matlab源码 3952期】
订阅付费专栏Matlab（奶茶价版），可赠送奶茶价版付费专栏指定代码1份；
02-16 977
线跟踪算法眼睛视网膜血管检测 完整的代码，方可运行；可提供运行操作视频！适合小白！
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
