51单片机入门教程——静态数码管显示（新手版）

前言

本教程基于B站江协科技课程进行个人学习整理，专为拥有C语言基础的零基础入门51单片机新手设计。既帮助解决因时间差导致的设备迭代调试难题，也助力新手快速掌握51单片机核心知识，实现从C语言理论到单片机实践应用的高效过渡 。

目录

前言

1.知识储备

1.数码管介绍：

2.数码管引脚的定义：

共阴数码管：

共阳数码管：

3.数码管引脚的连接方式：

举例：

4.四位一体数码管：

5.74HC138译码器

举例：

6.74HC245（双向数据缓冲器）

小结：

2.操作流程

1.代码编译

2.进行烧录

3.代码解析

4.总结

---

1.知识储备

1.数码管介绍：

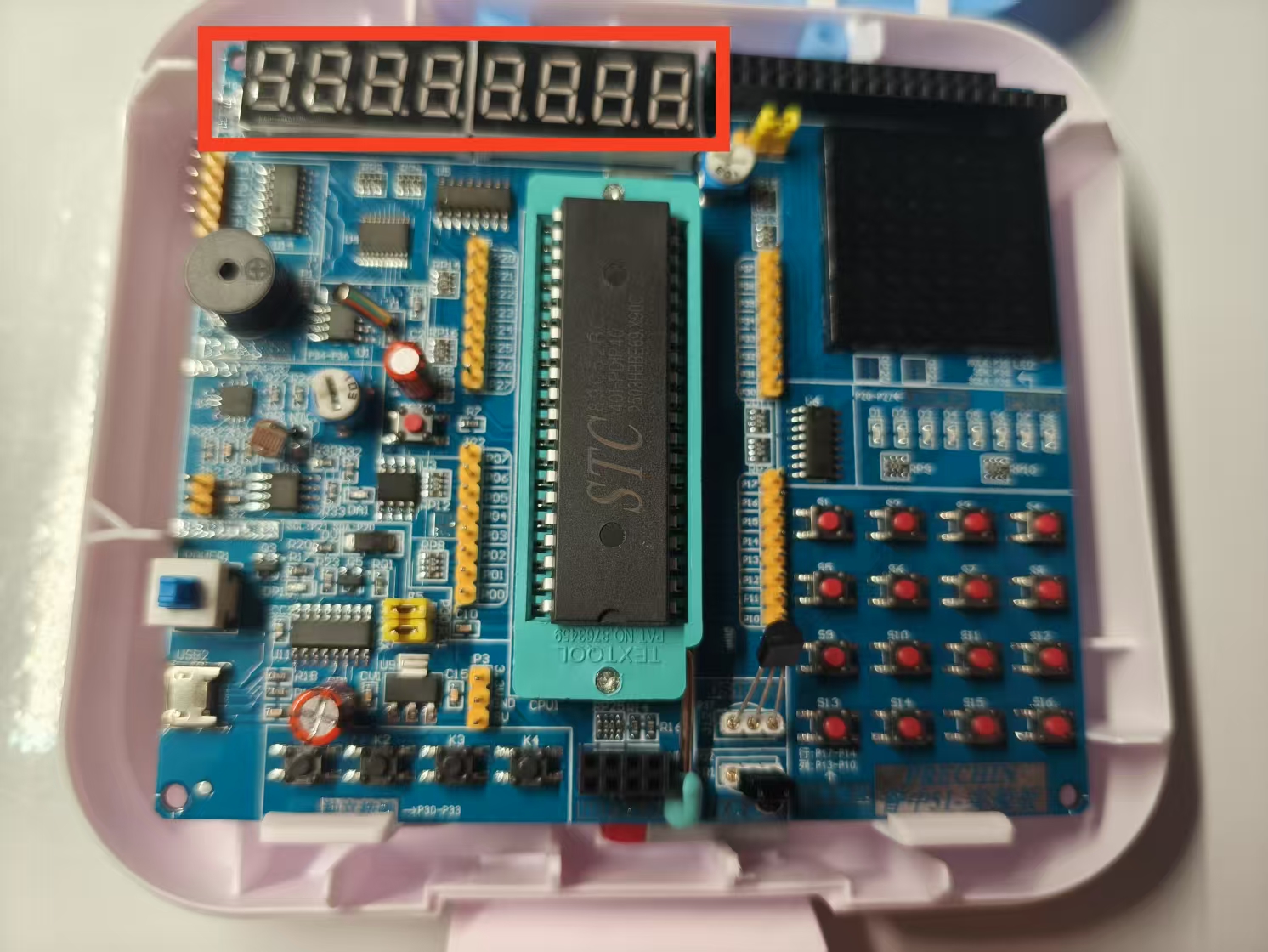

LED数码管：数码管是一种简单、廉价的显示器，是由多个发光二极管封装在一起组成的“8”字型的器件。实物如下图所示。

2.数码管引脚的定义：

共阴数码管：

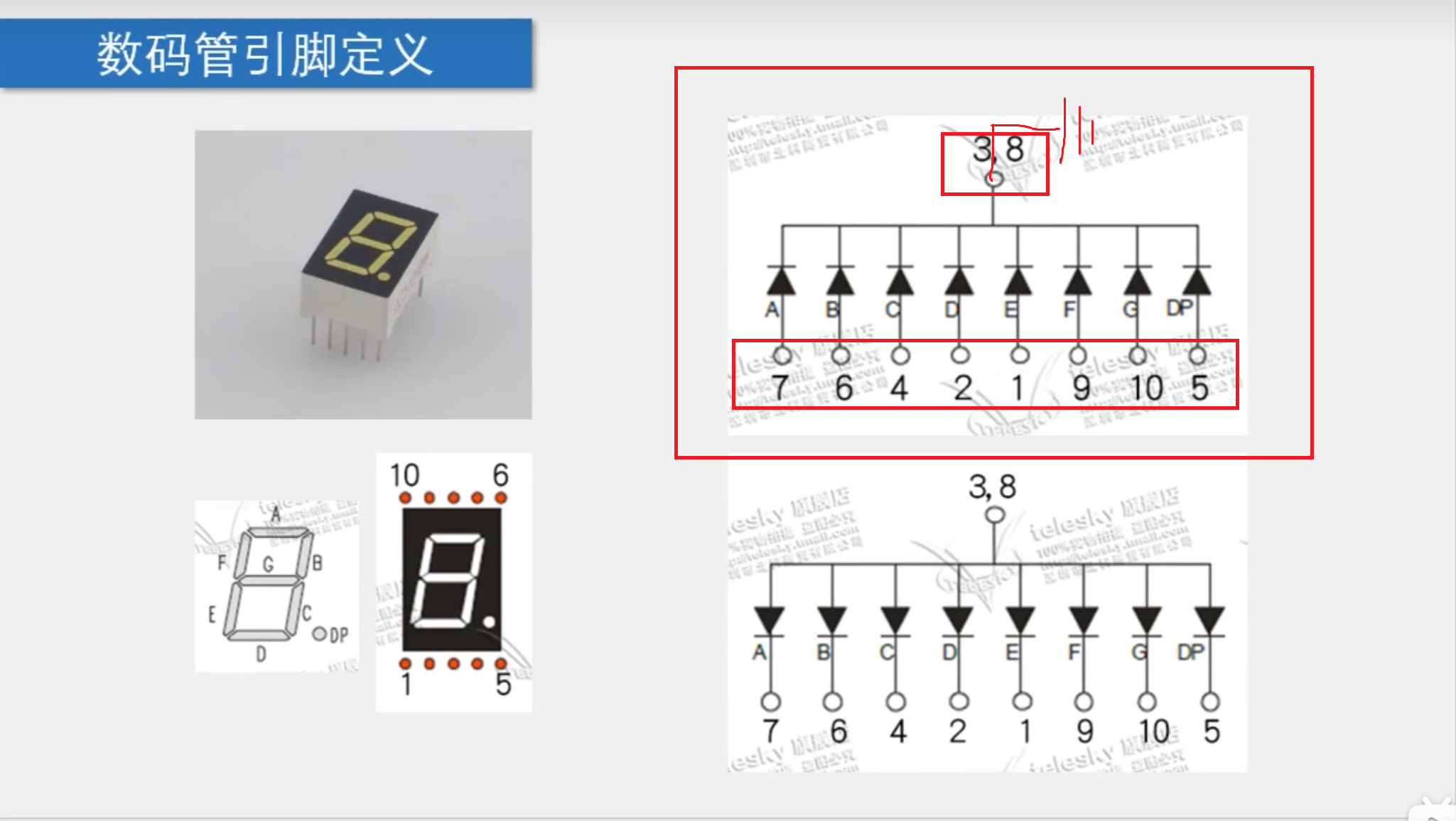

下图大框标记的图像为共阴数码管原理图，其中上下两个小框标记的位置即为数码管的引脚，上方的为公共阴极引脚，下方的为段码引脚。公共阴极引脚接地，相当于低电平。

共阳数码管：

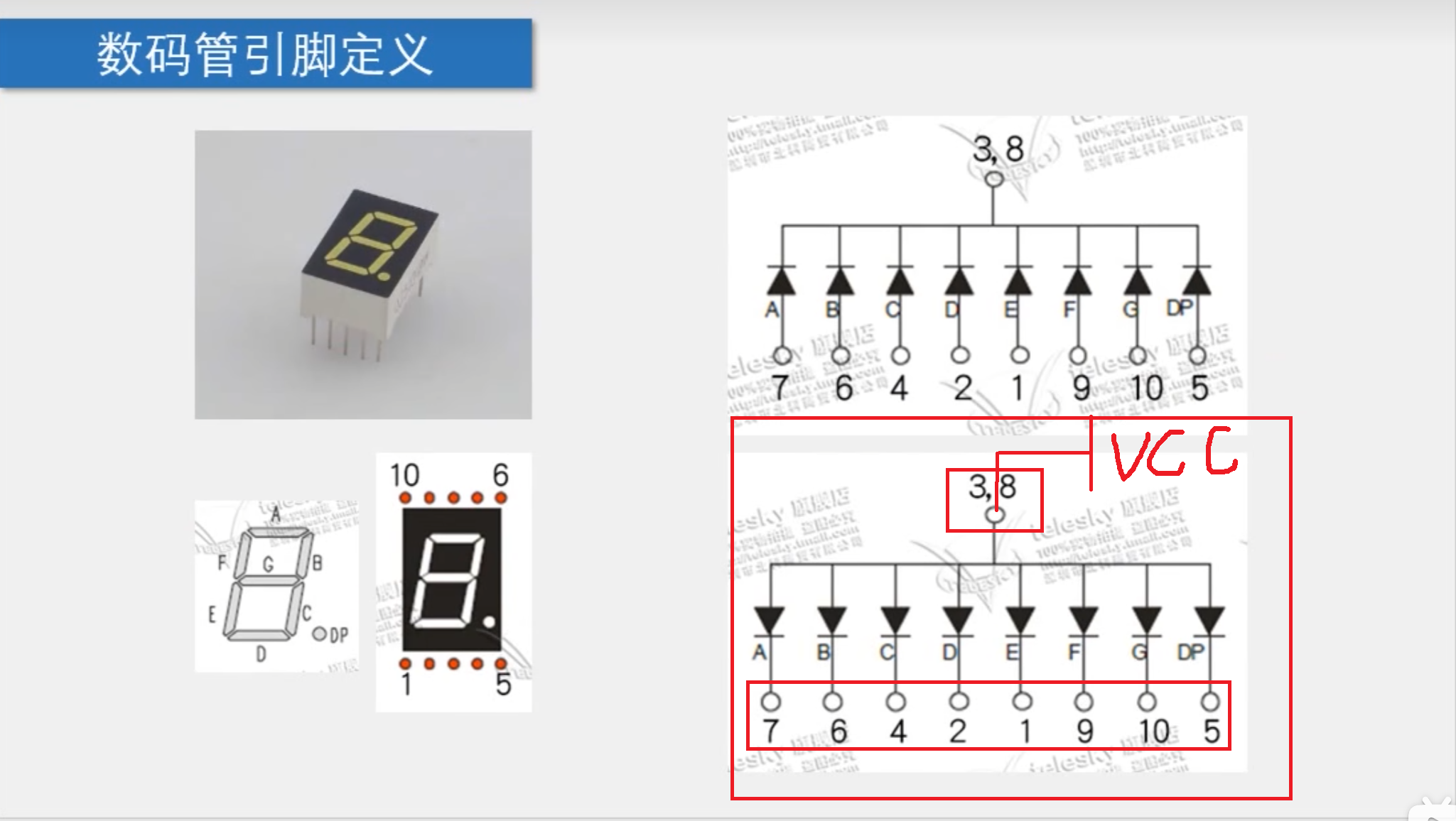

同理，大框标记图像为公共阳极数码管原理图，其中上下两个小框标记的位置即为数码管的引脚，上方的为公共阳极引脚，下方的为段码引脚。公共阳极引脚接电源，相当于高电平。

3.数码管引脚的连接方式：

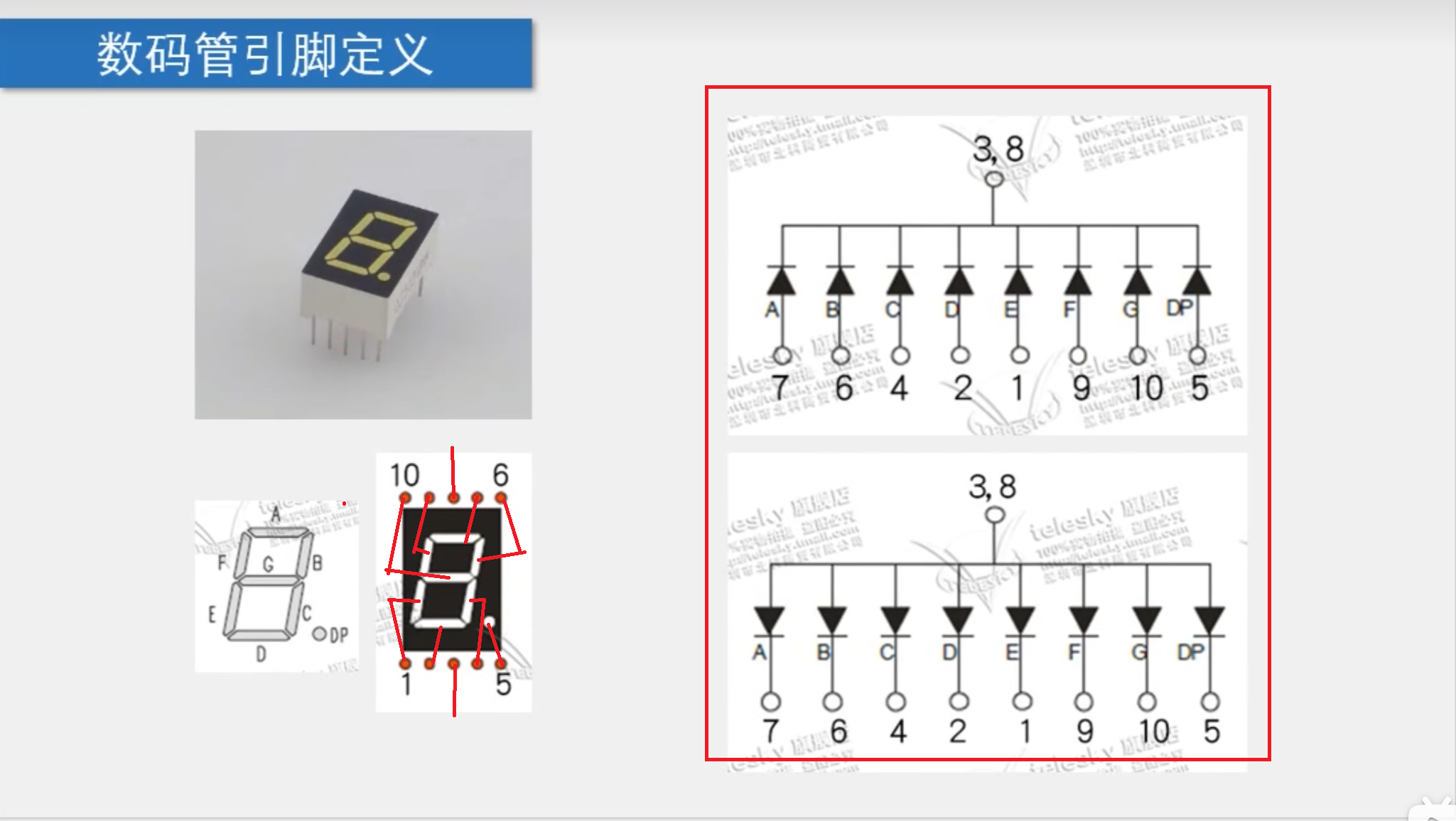

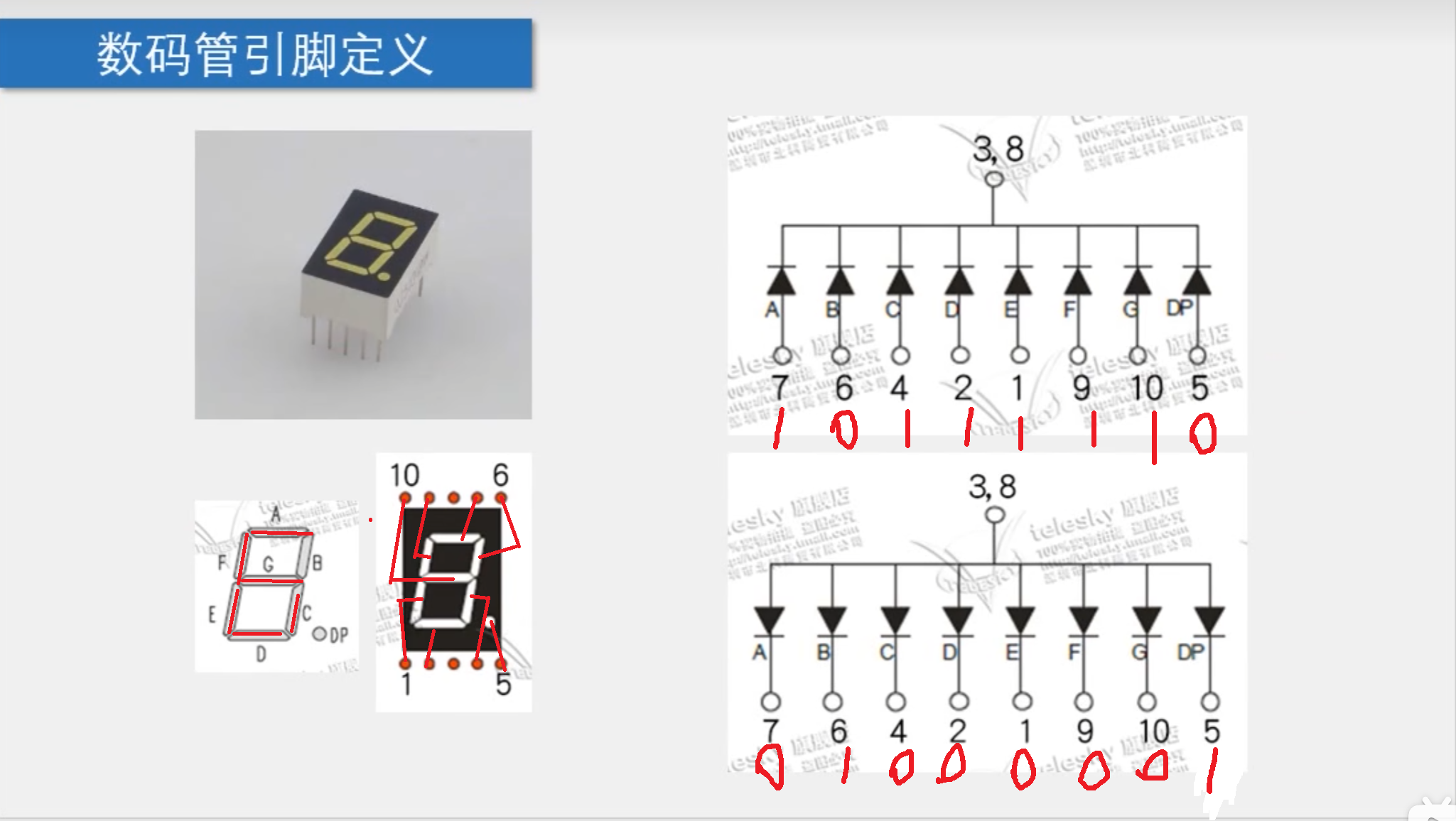

根据下图右边的数码管原理图，数码管引脚的连接方式如下图左下角图所示。（LED和引脚的连接的规律：就近原则）

举例：

当你想要显示“6”时，段码如此编译即可，共阴阳两极数码管段码相反即可。

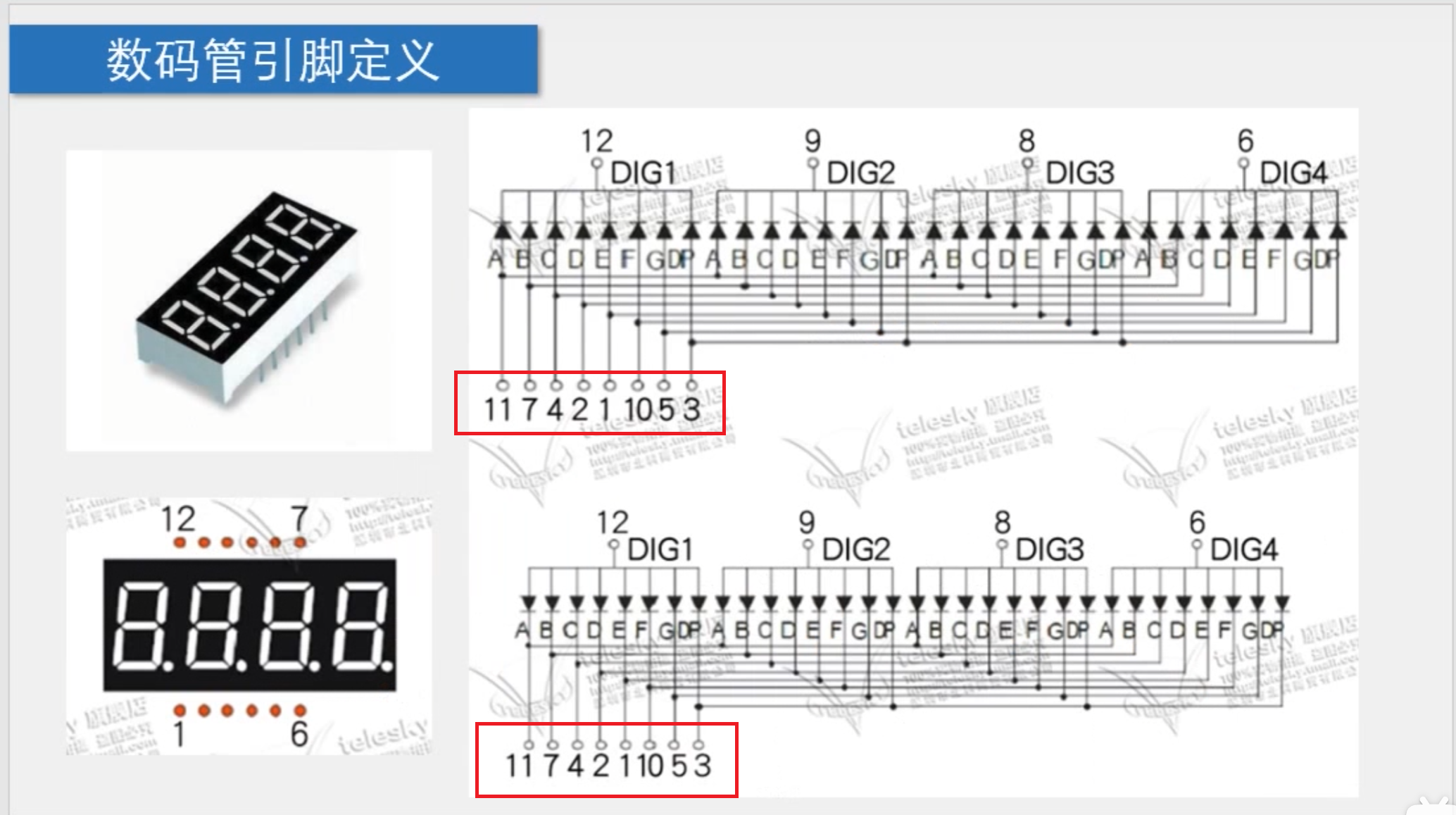

4.四位一体数码管：

其实，它的原理与独立的数码管一样，只是这四个独立的数码管共用一个段码引脚（导致一个问题：数码管不可能在同一时刻显示多个数字)。

5.74HC138译码器

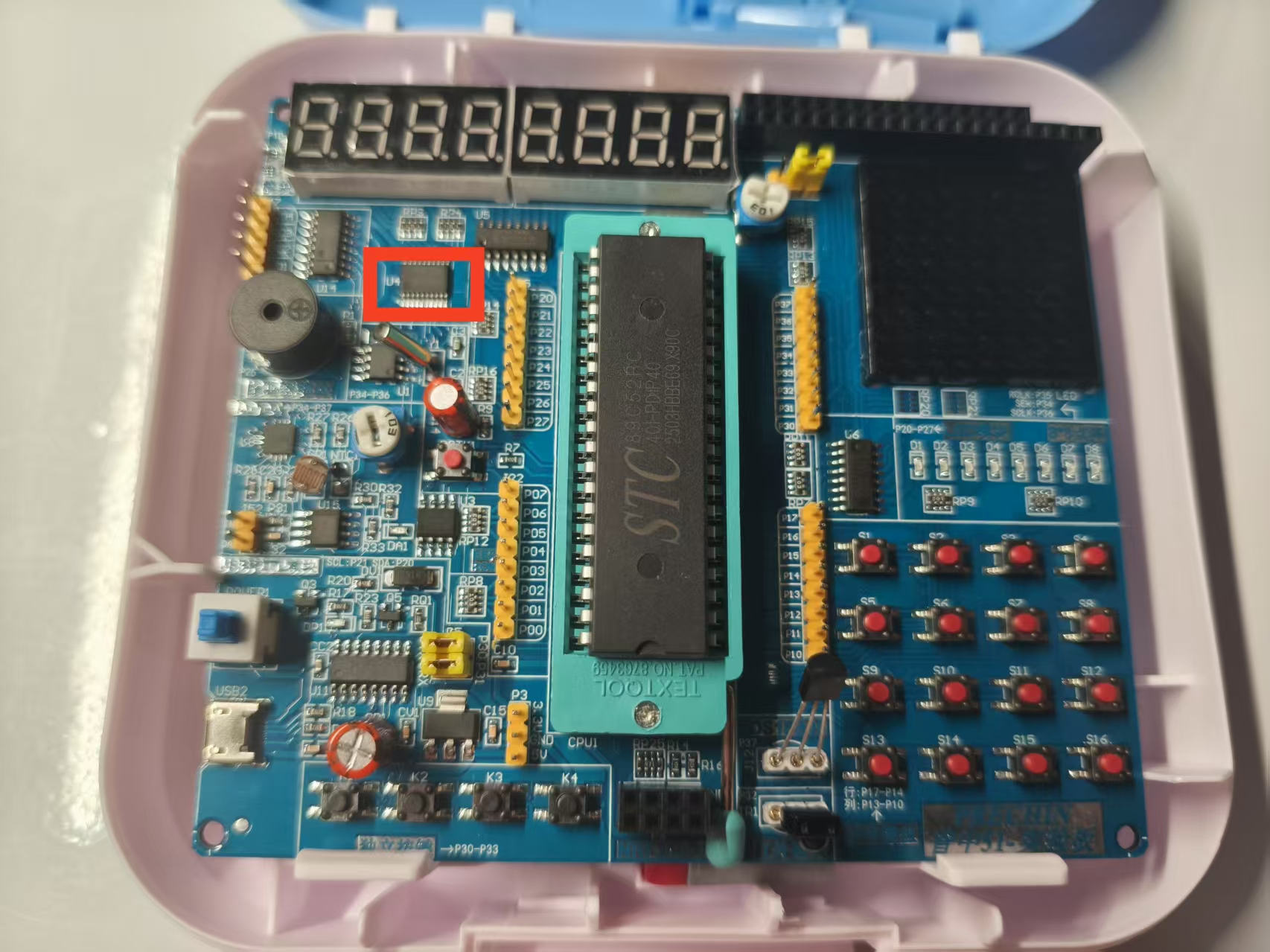

实物如下图所示。

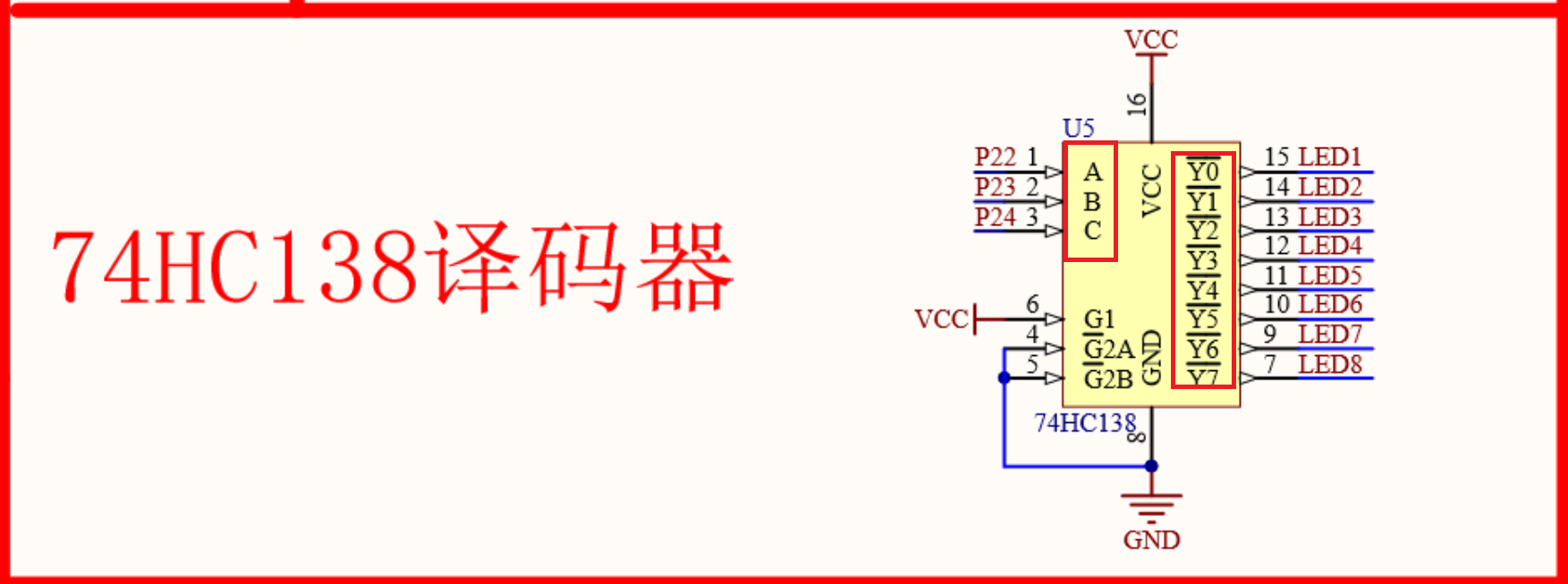

1.下方原理图左框中A、B和C为输入端，其中A为低位、B为中位，C为高位。右框中Y0到Y7为输出端。三个P2口通过A、B、C控制Y0到Y7八个端口，因此该译码器也叫“三八线译码器”。

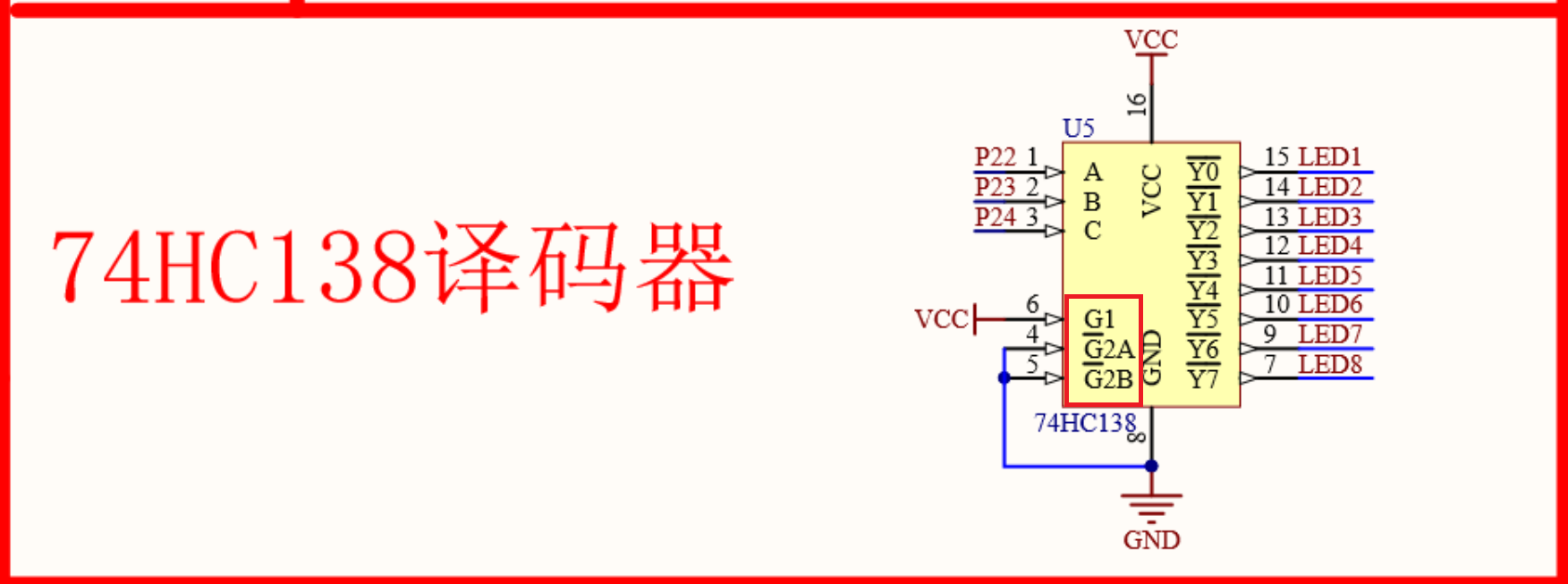

2.下图标记位置为使能端，与电源和地面相连接，相当于一种开关，如果使能电平有效则可工作，无效则不能工作。

举例：

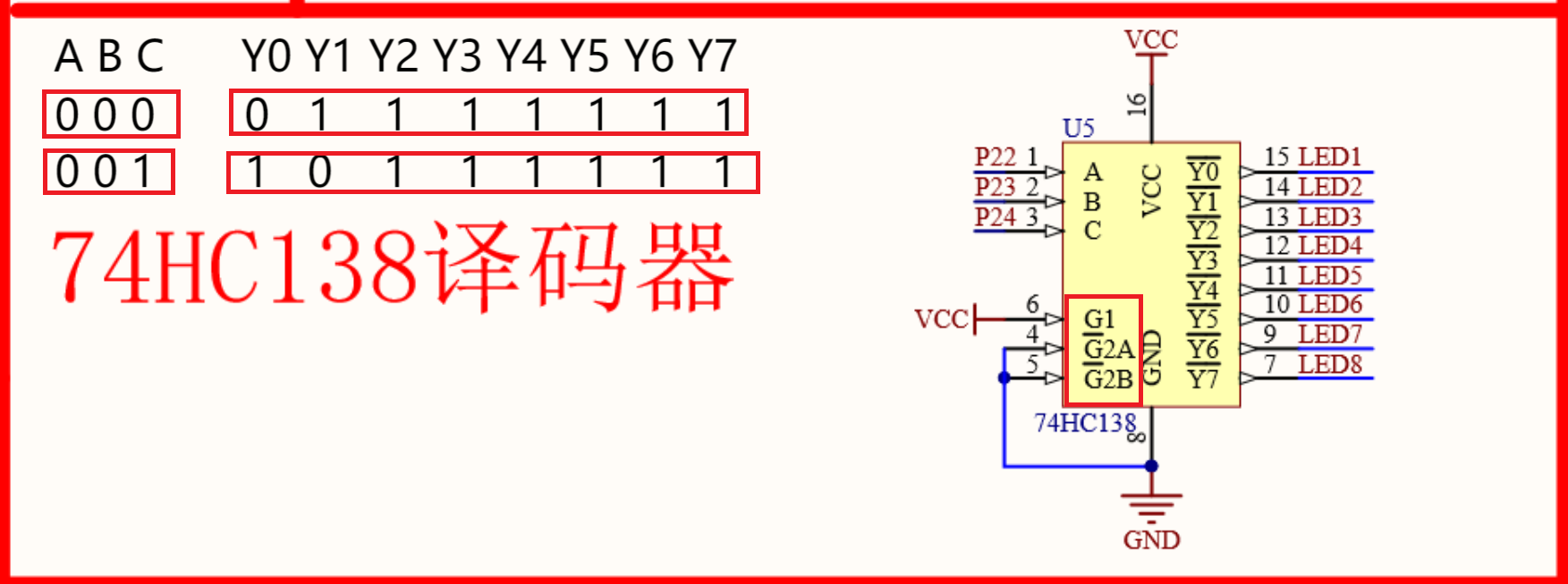

当输入端输入000时，输出端Y0输出；当输入端输入001时，输出端Y1输出。以此类推，三个P2口即可通过A、B、C控制Y0到Y7八个端口。

6.74HC245（双向数据缓冲器）

实物如图所示：

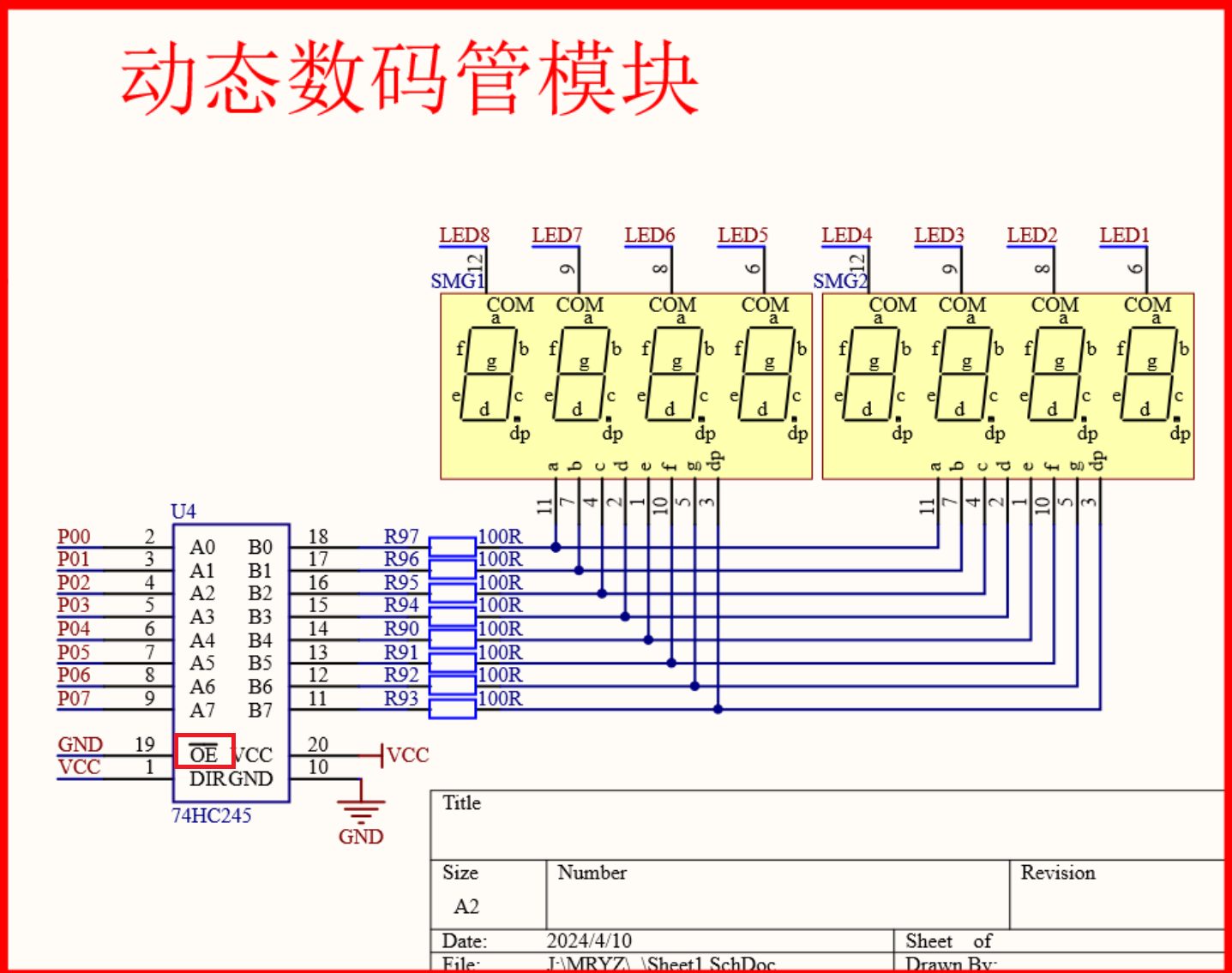

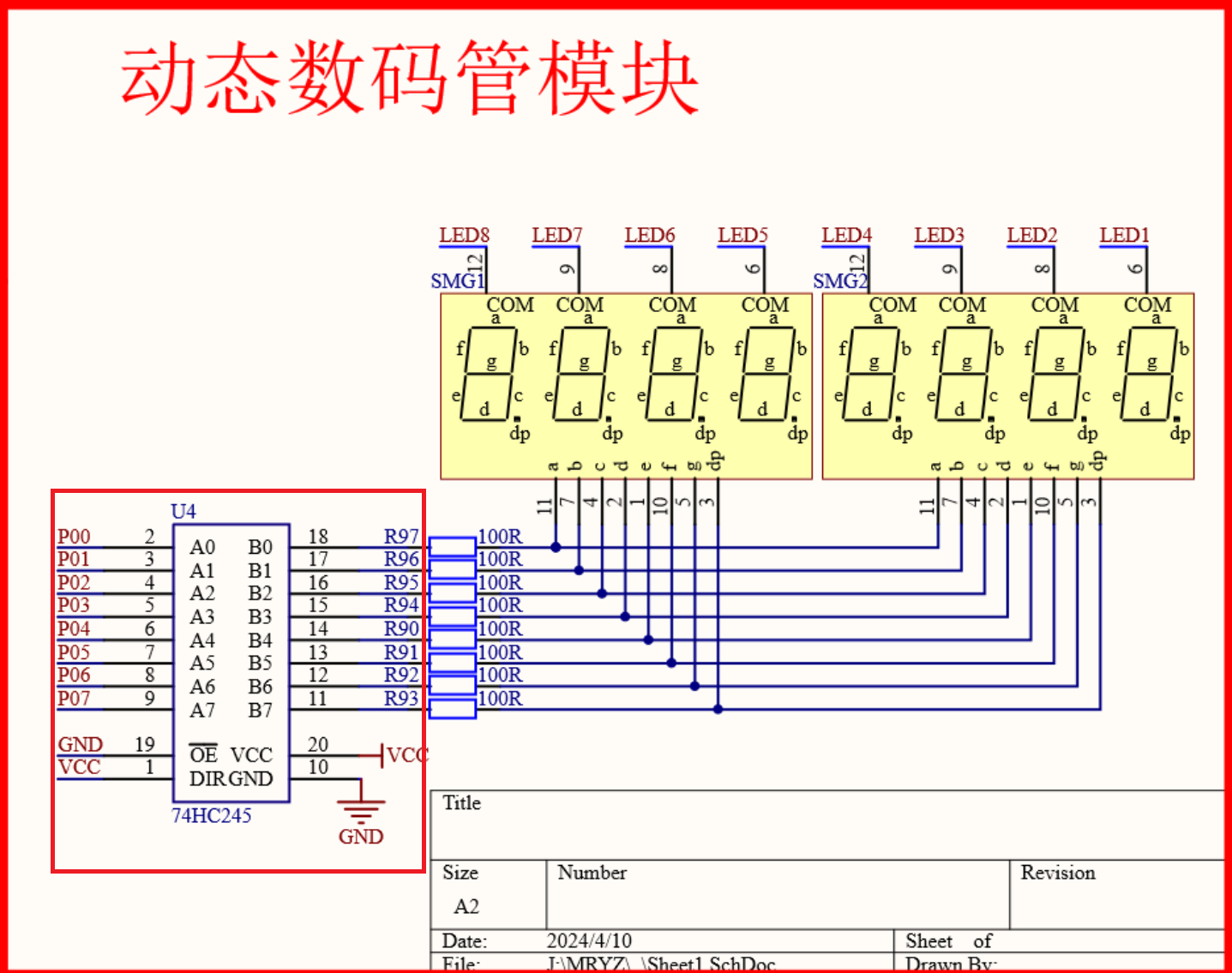

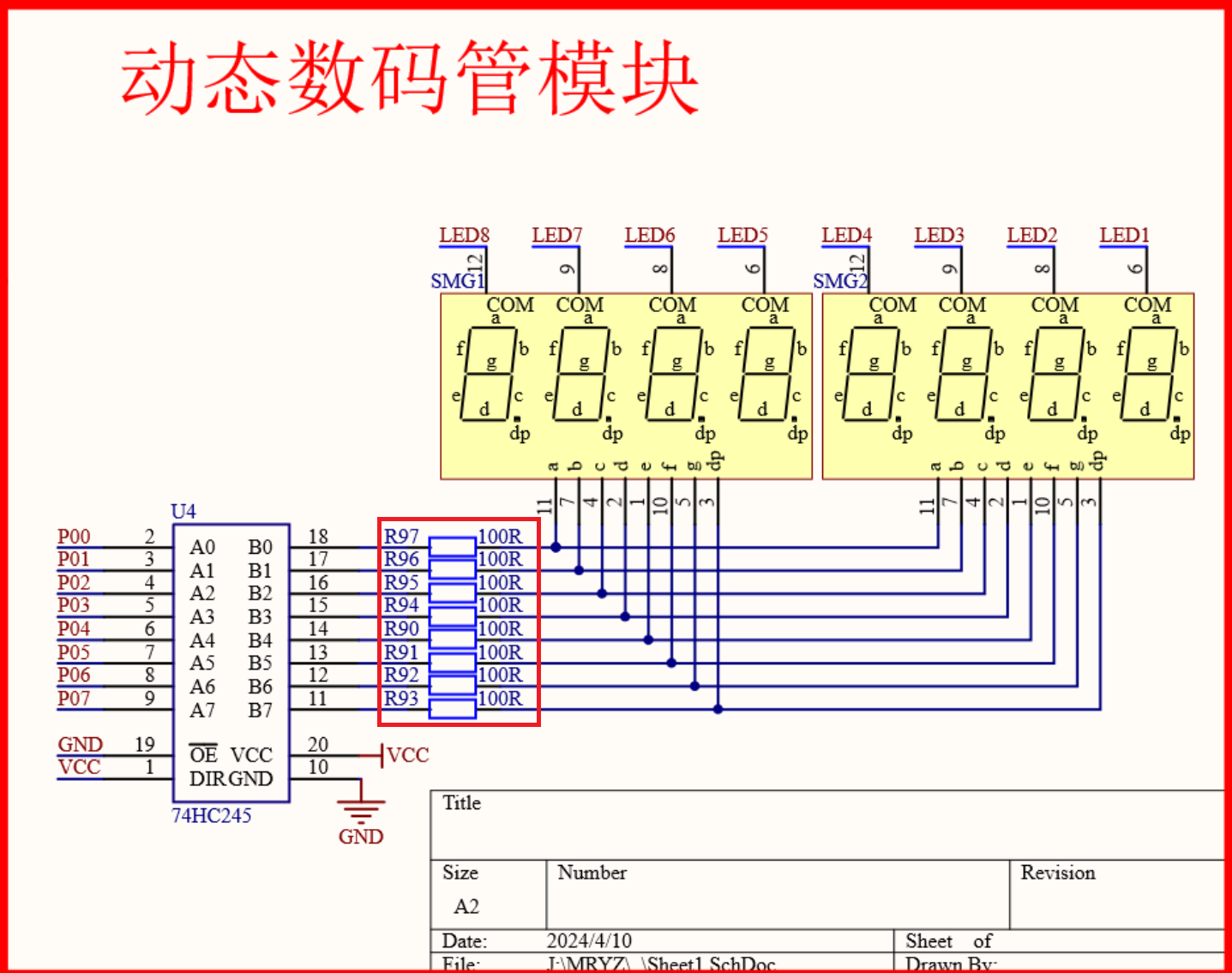

原理图为下图标记处。

1.下图左下角标记位置为使能端，连接VCC则不工作，连接GND则工作。这里始终连接着GND，

所以一直处于工作状态。

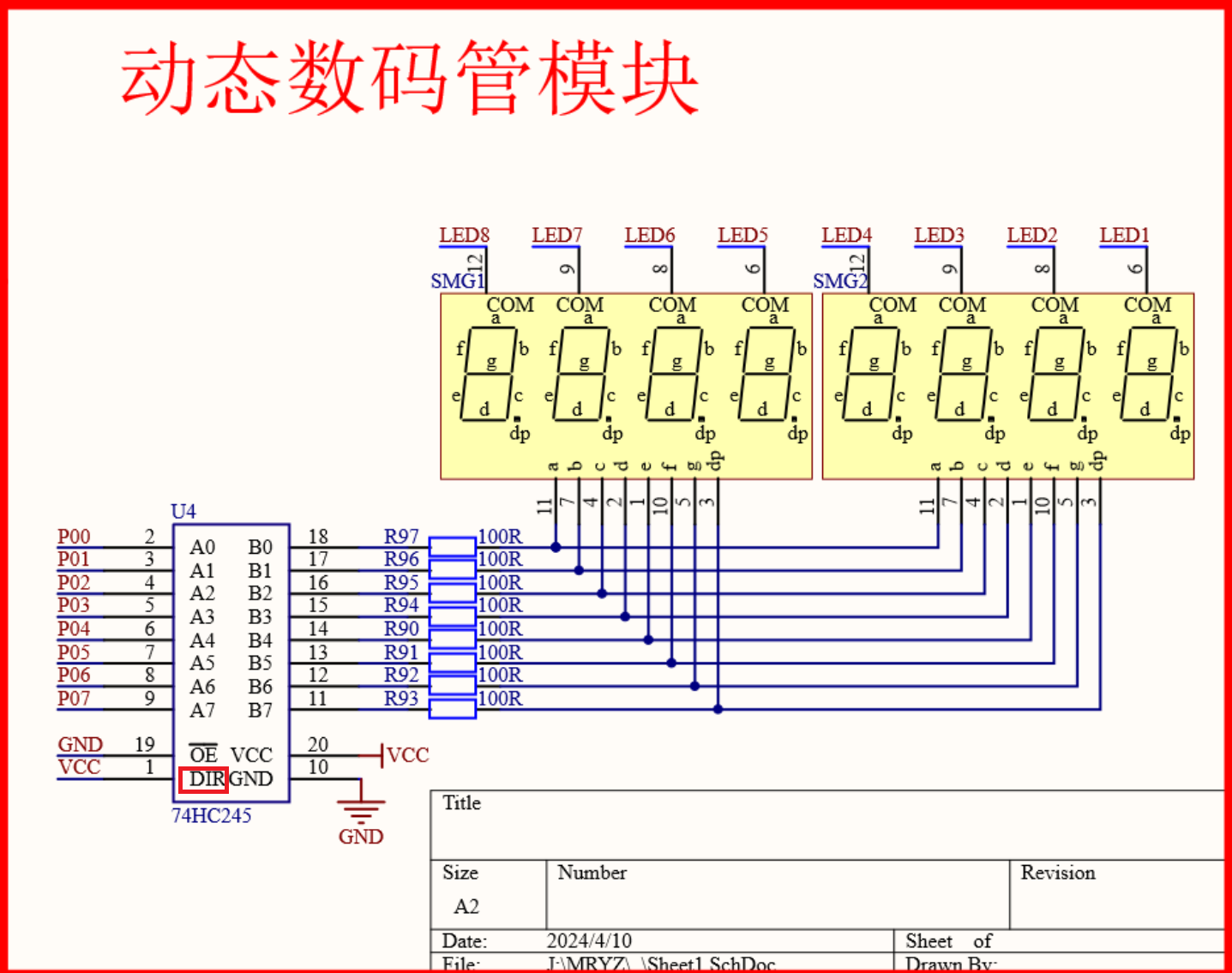

2.下图左下角标记的位置为"DIR",全称为“direction”，翻译为“方向”。DIR的作用就是控制数据流向。当其接高电平，数据在缓冲器中从左向右传输；当其接低电平时，数据在缓冲器中从右向左传输。显然，这里的DIR连接的是电源，也就是高电平，所以数据只能在缓冲器中从左向右的单向传输。

3.数据传输过程为下图所示。简单的想，就是你给P0口什么数据，它就原封不动地传输出去。

4.为什么要在实现数码管显示的电路中接入缓冲器？

当P0口直接连接到数码管时，单片机输出数据当作驱动的数据。

当P0口连接了缓冲器再连接数码管时，单片机输出数据作为控制信号，被缓冲器接收，缓冲器再从自己的电源汲取能量，使电流更大，驱动能力更强，最终将信号输出到数码管引脚上。

5.下图所示为8个独立电阻，作用：作为限流电阻，防止数码管电流过大。

小结：

数码管显示的实现过程：控制P2口——>选中Y0到Y7之间的某一个——再给P0口段码数据——缓冲器——公共段码端——数码管显示相应数据

2.操作流程

1.代码编译

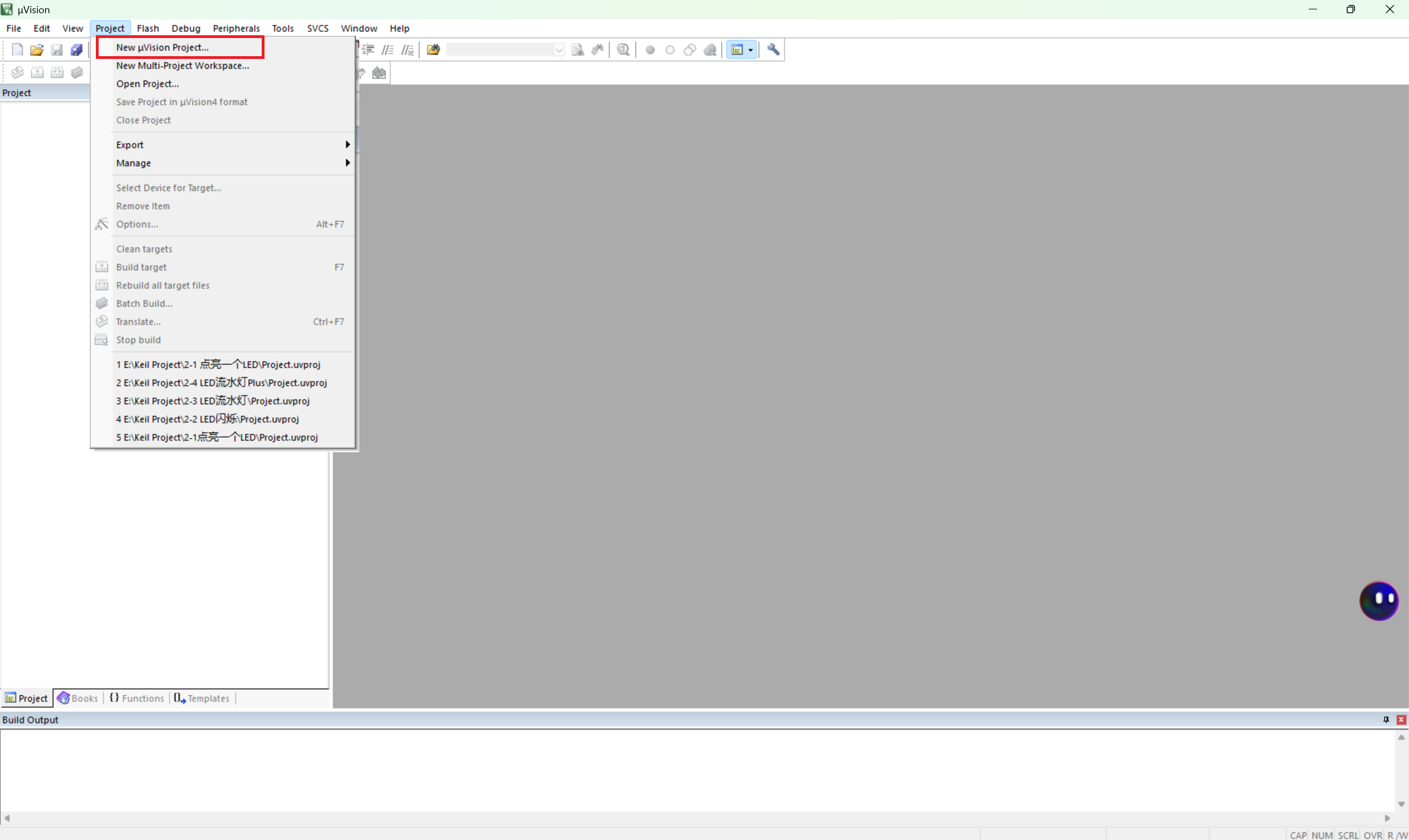

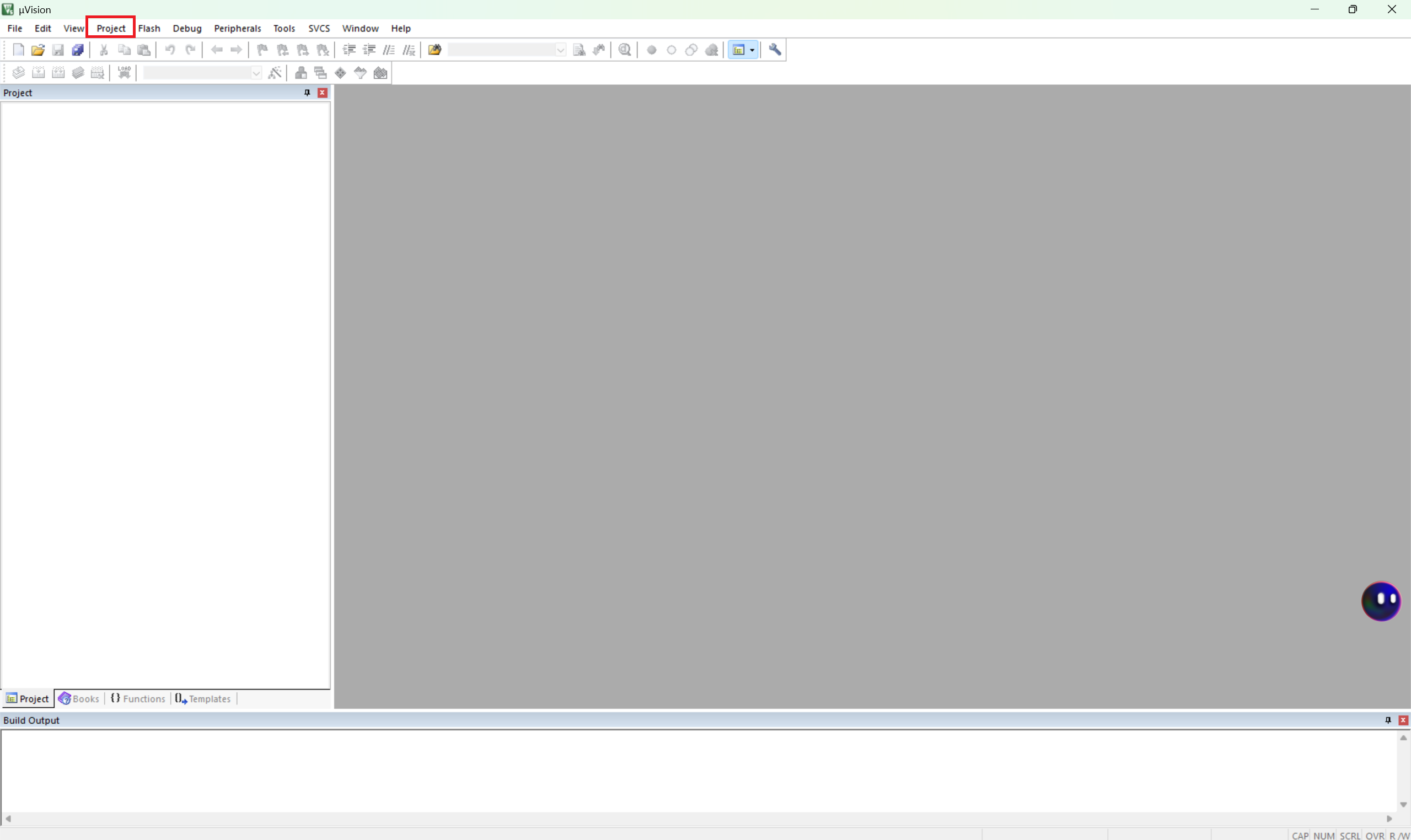

1.打开Keil uVision5，左击屏幕左上角的“Project”。

2.左击如图所示的位置

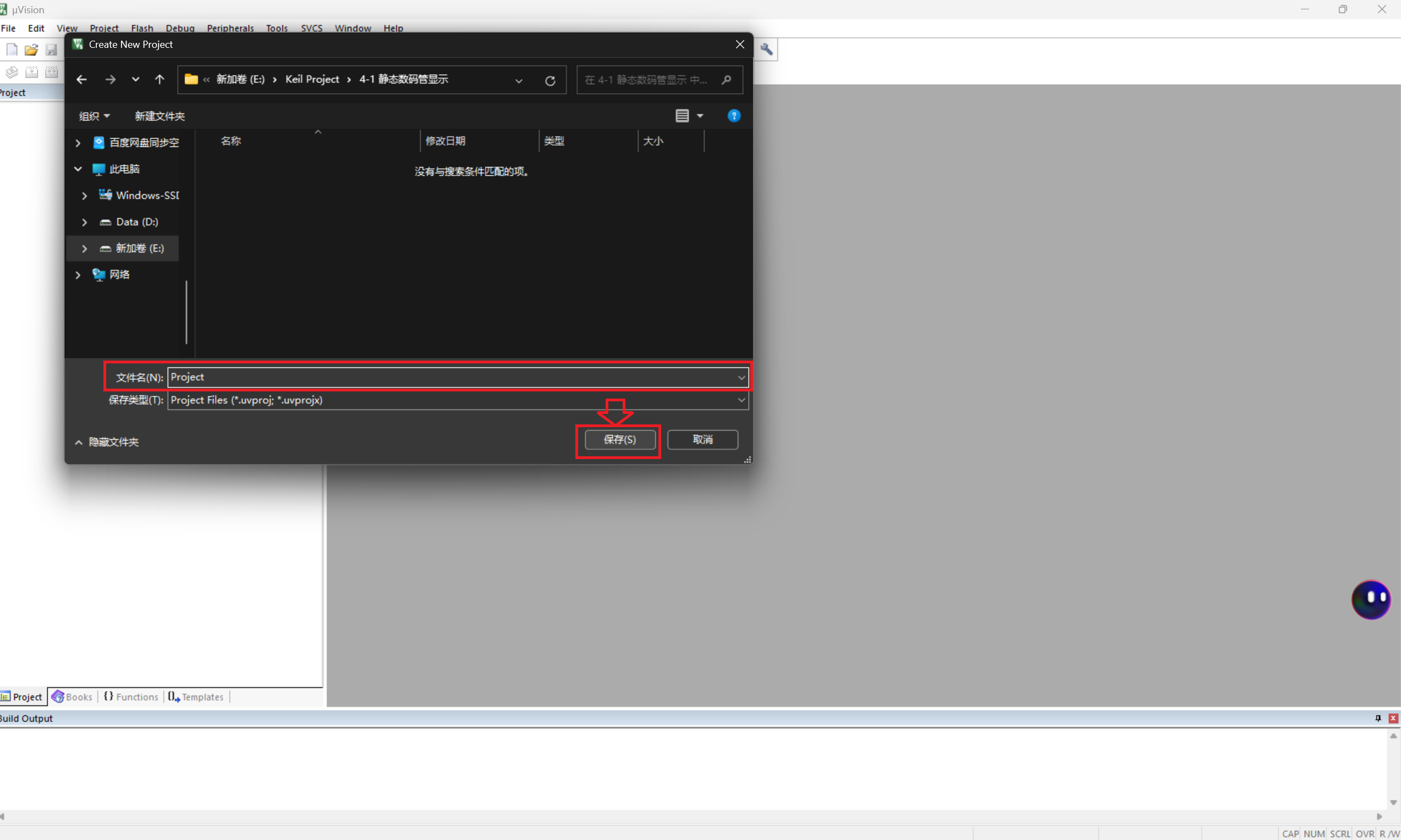

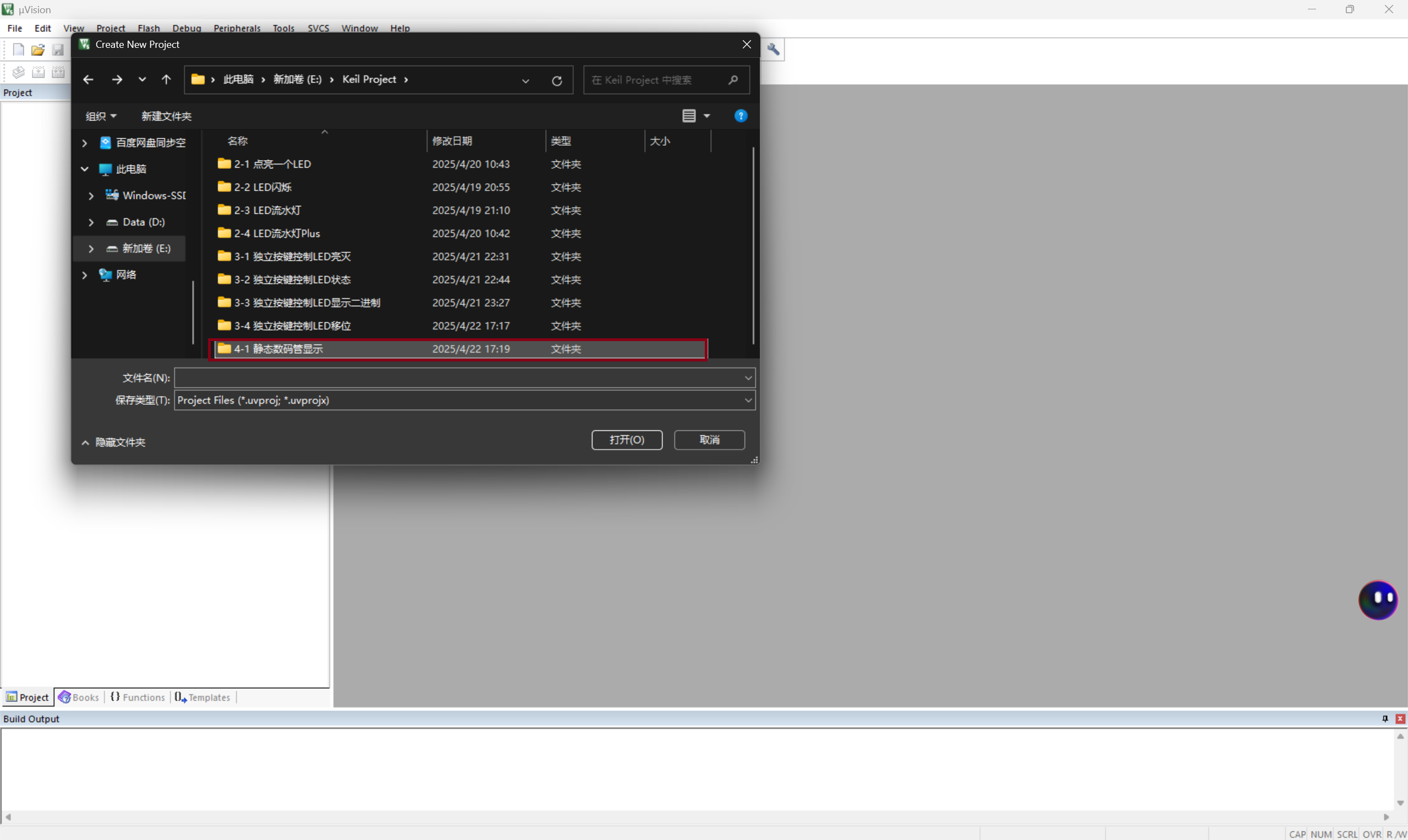

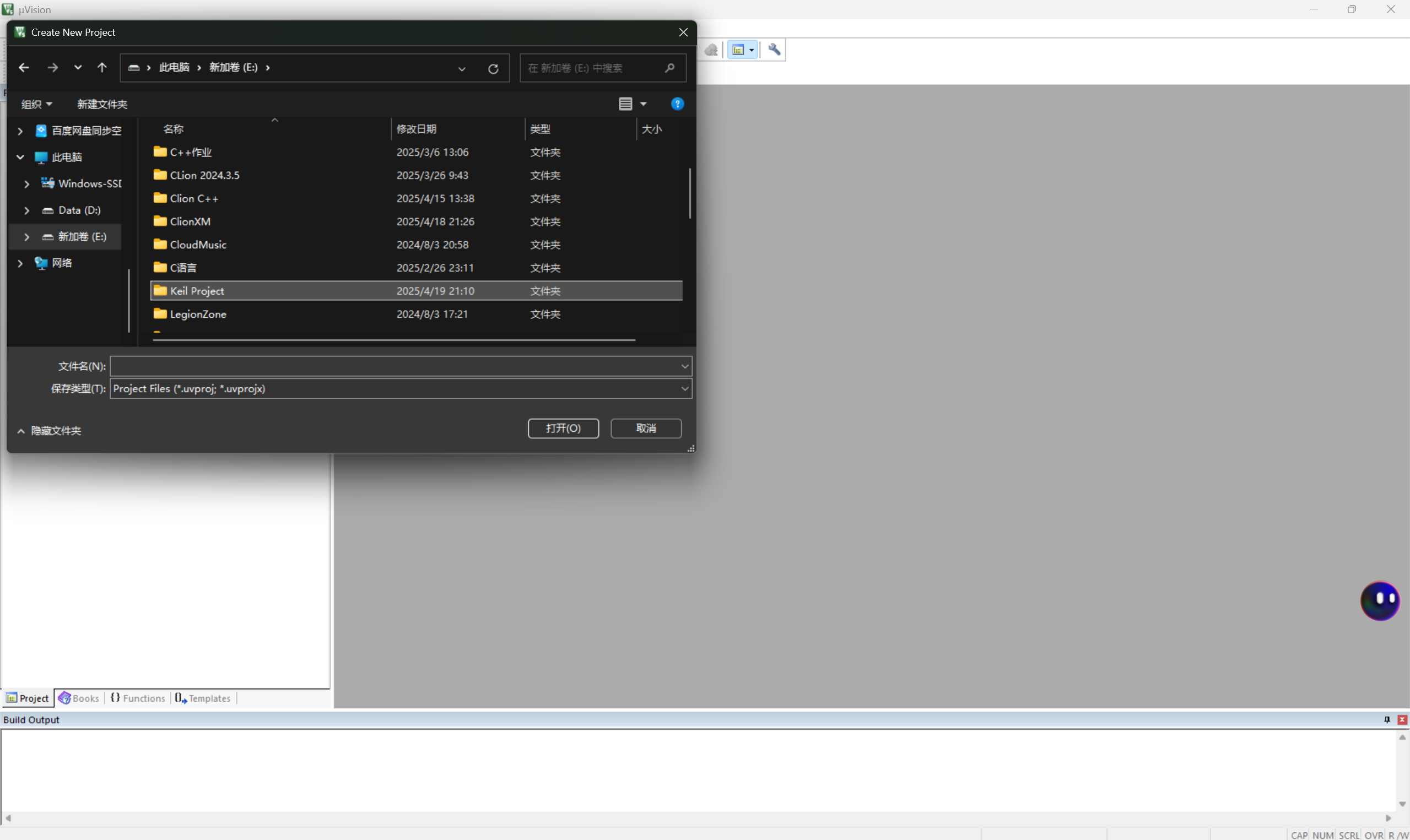

3.找到你想要存入的文件夹，或者“Ctrl+Shift+N”新建一个文件夹，左击进入。

4.“Ctrl+Shift+N”新建一个文件夹（作者这里已经建好了），左击进入。

5.文件名命名完成，左击“OK”。

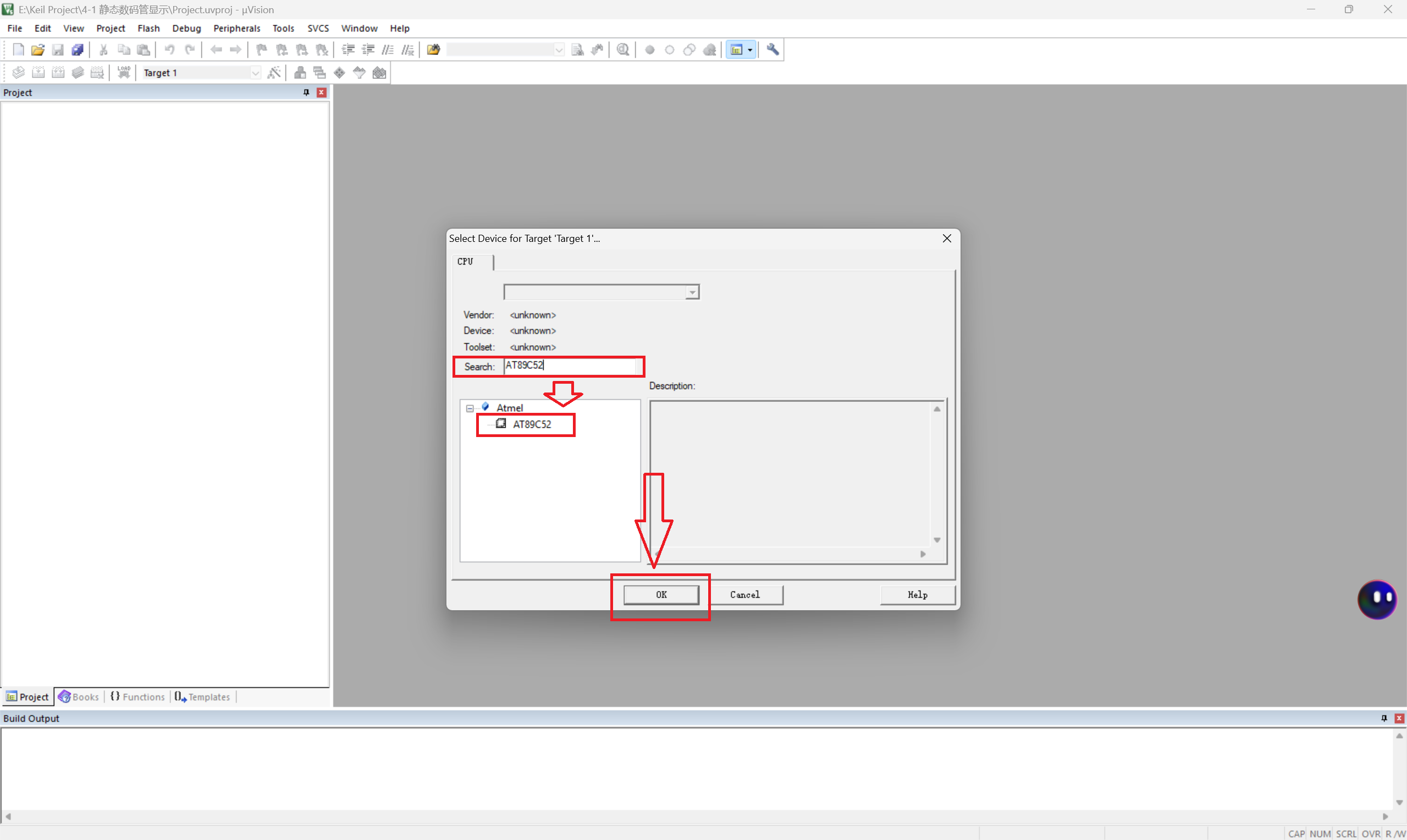

6.搜索“AT89C52”，选中并左击“OK”。

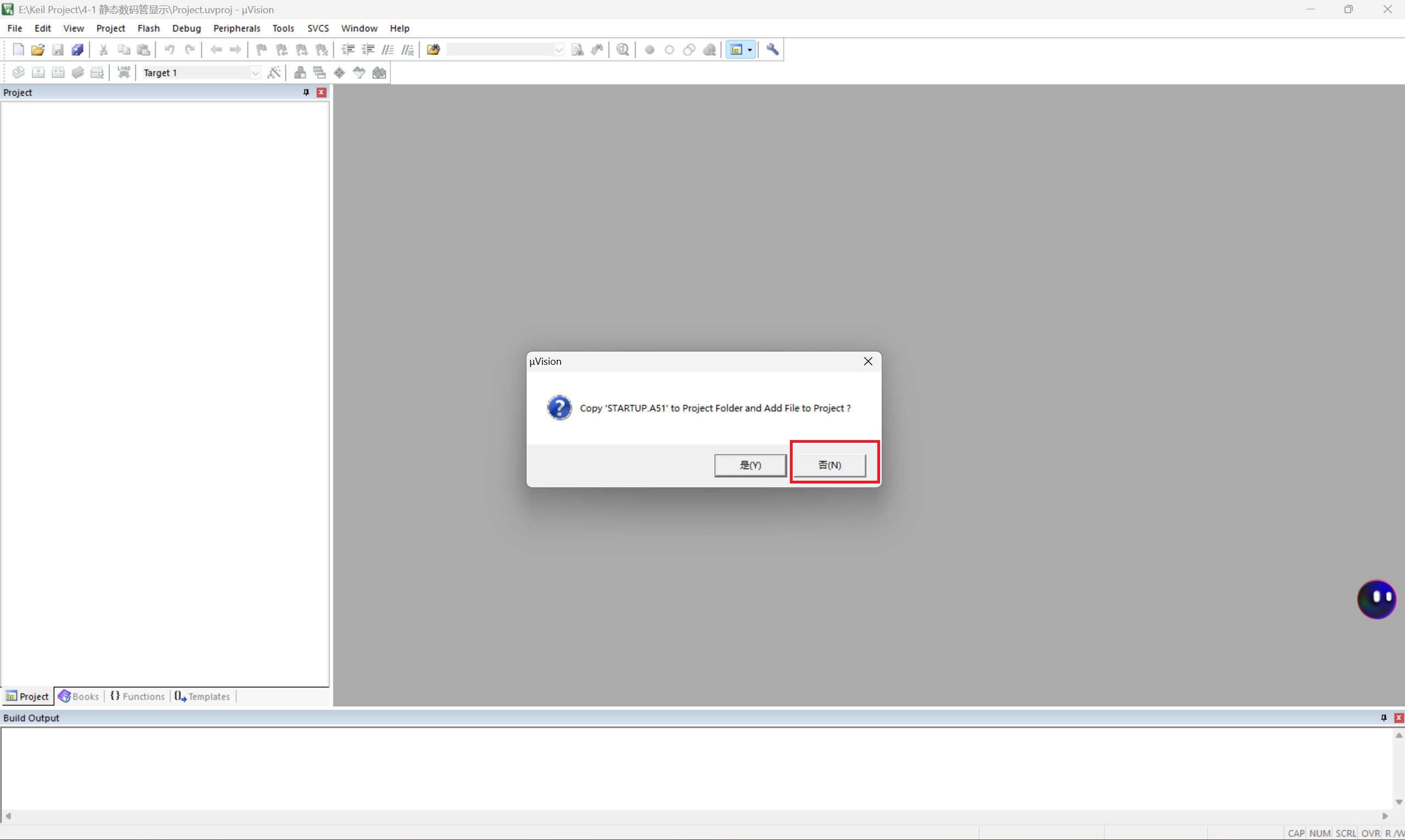

7.左击“否”。

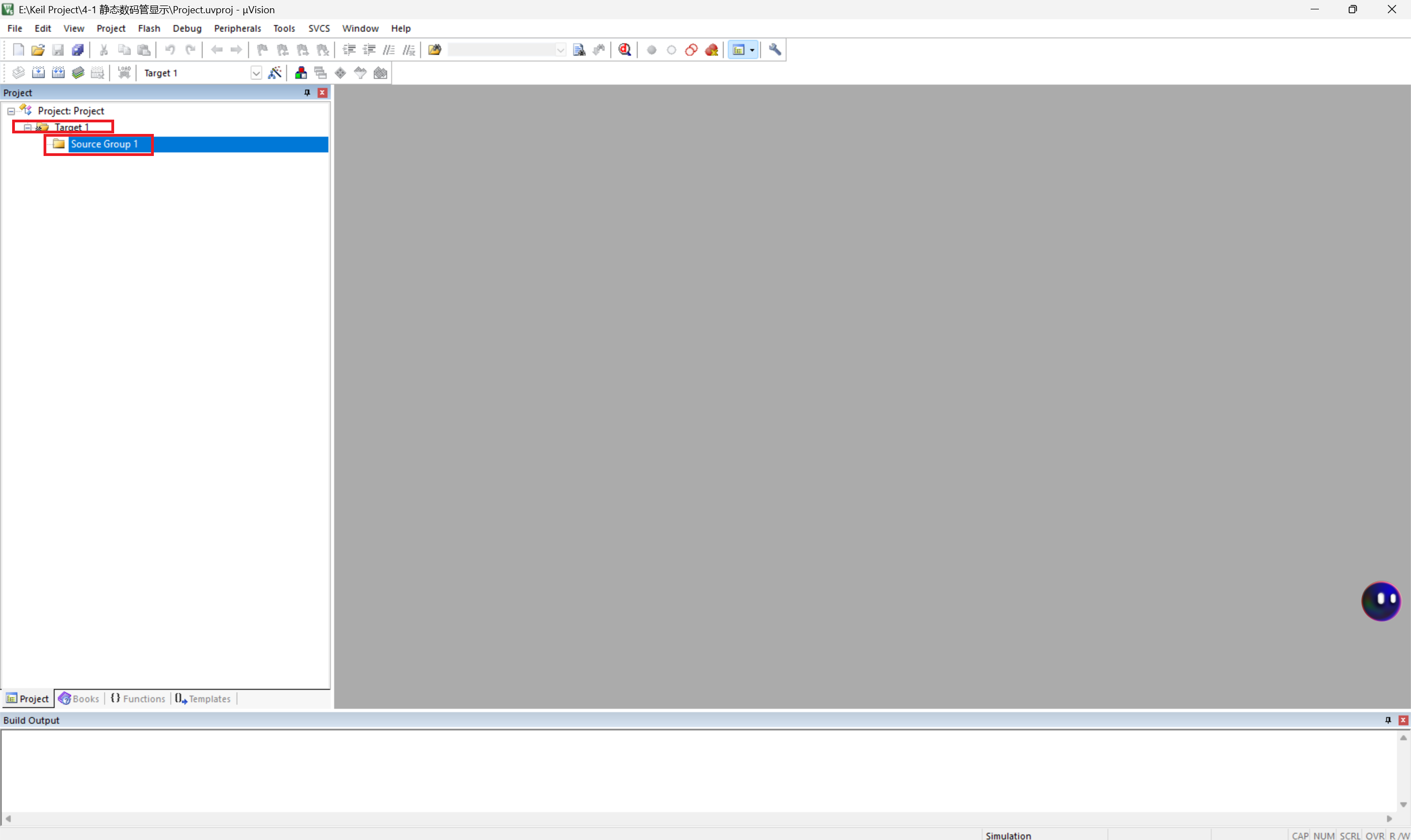

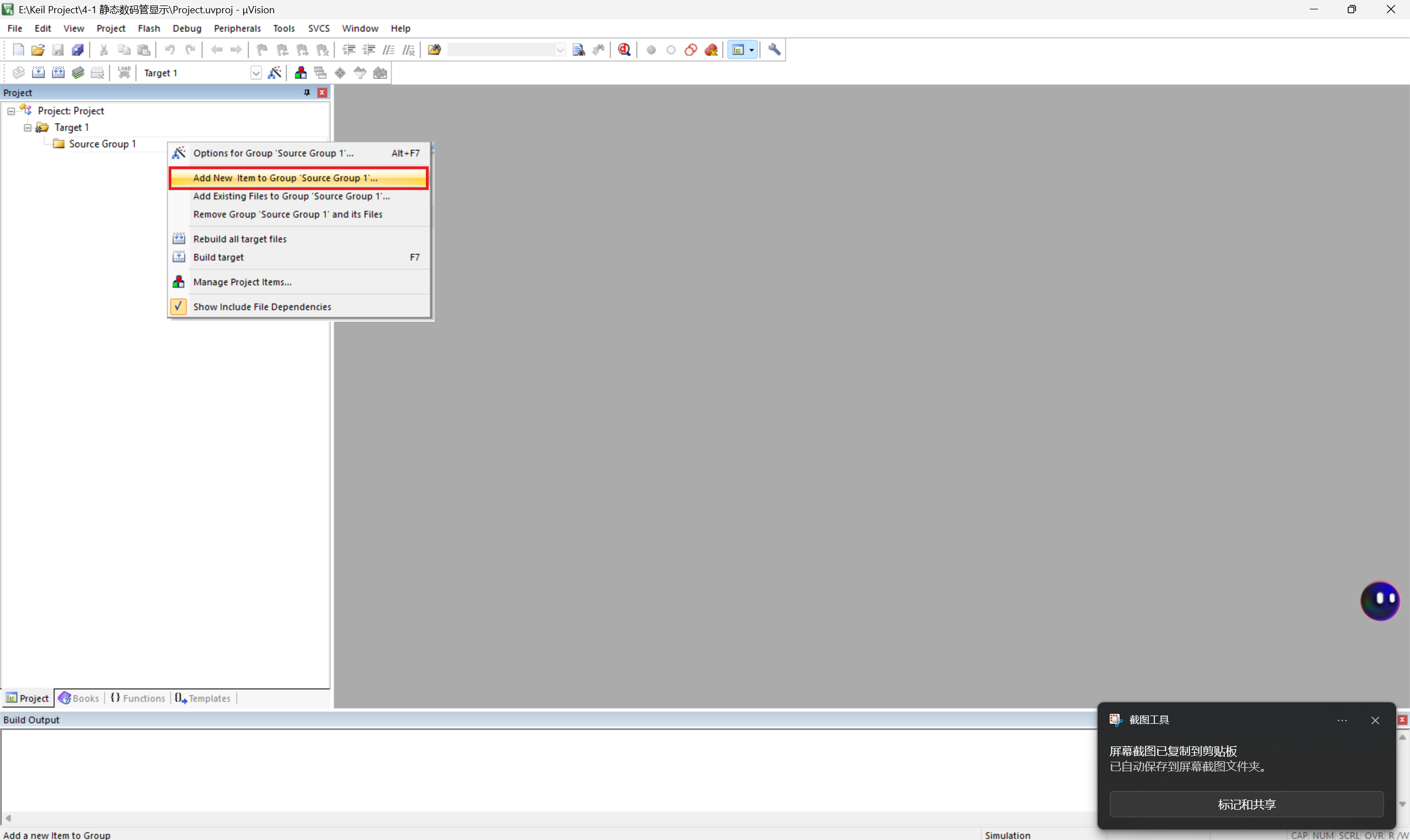

8.左击“Target1”左边的符号，右击“Source Group 1”。

9.左击下图所示位置。

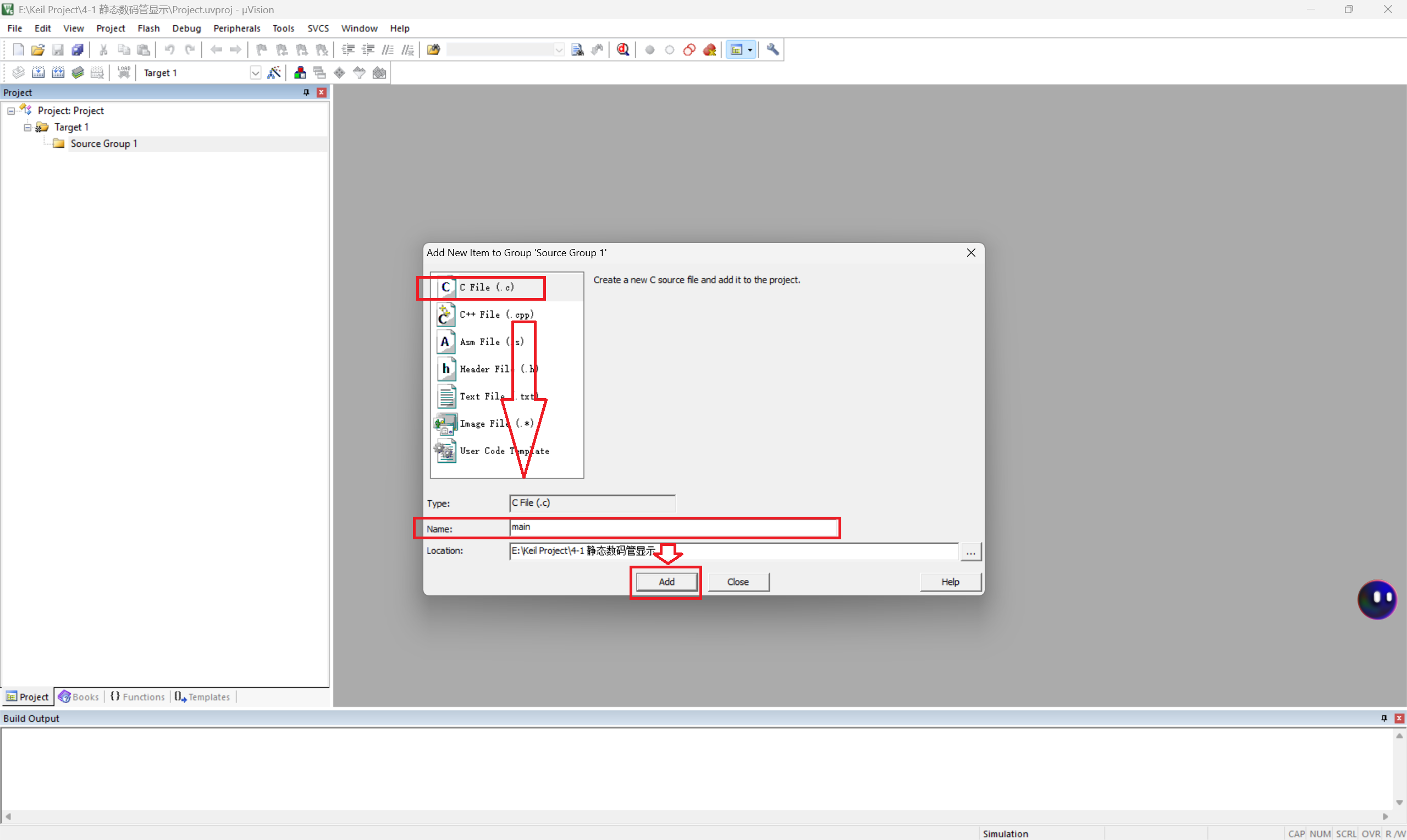

10.选择C语言，“Name”命名为“main”，左击“Add”。

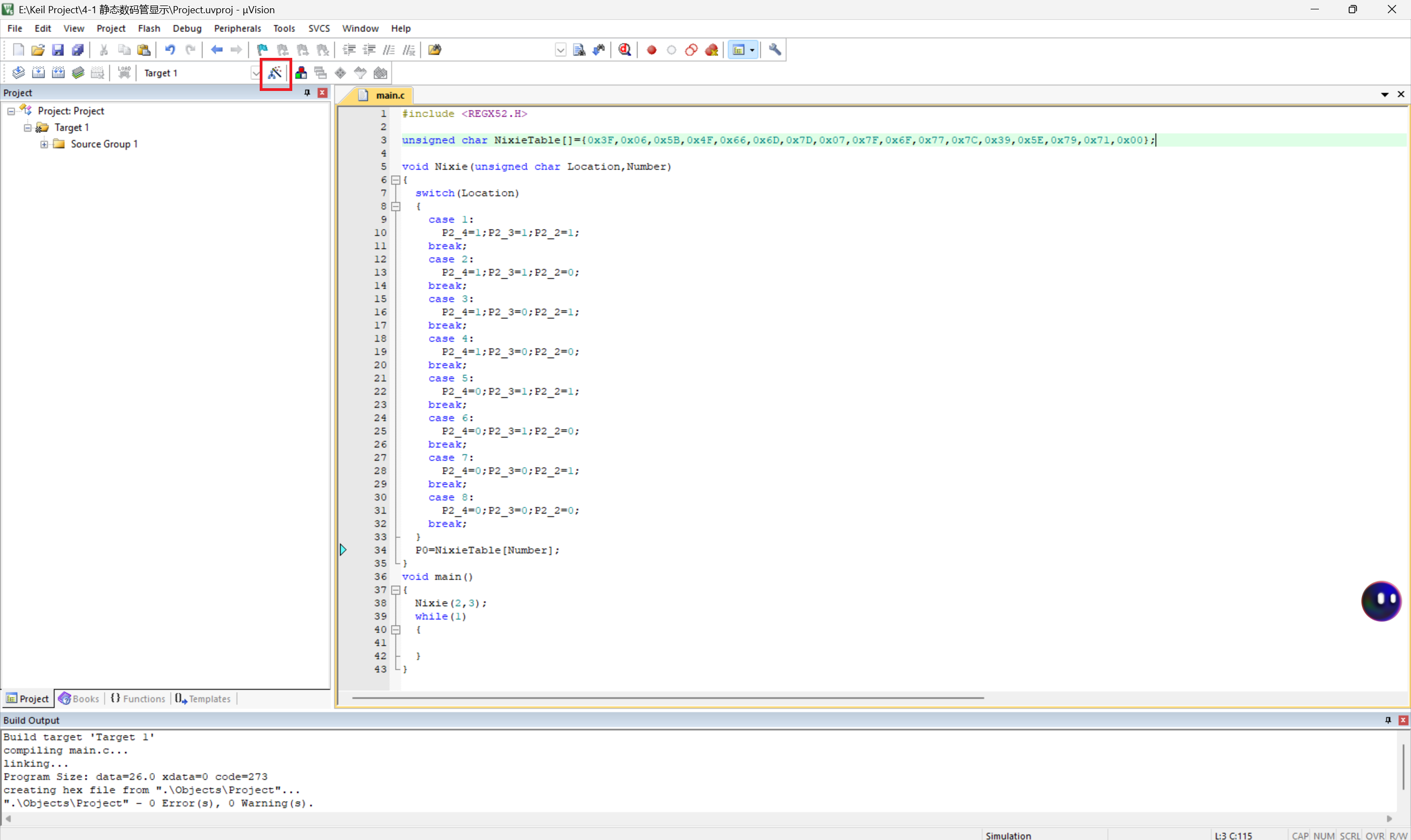

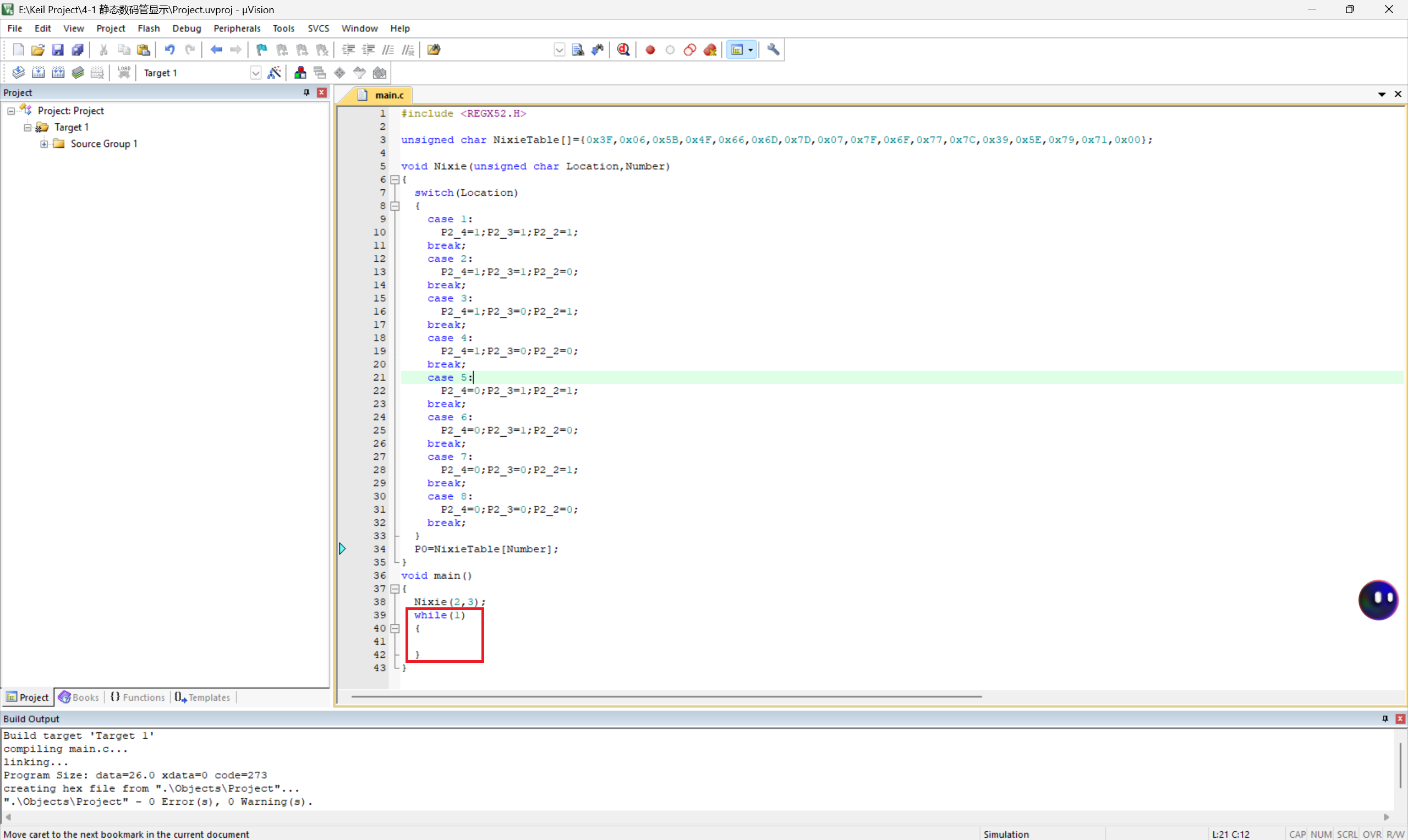

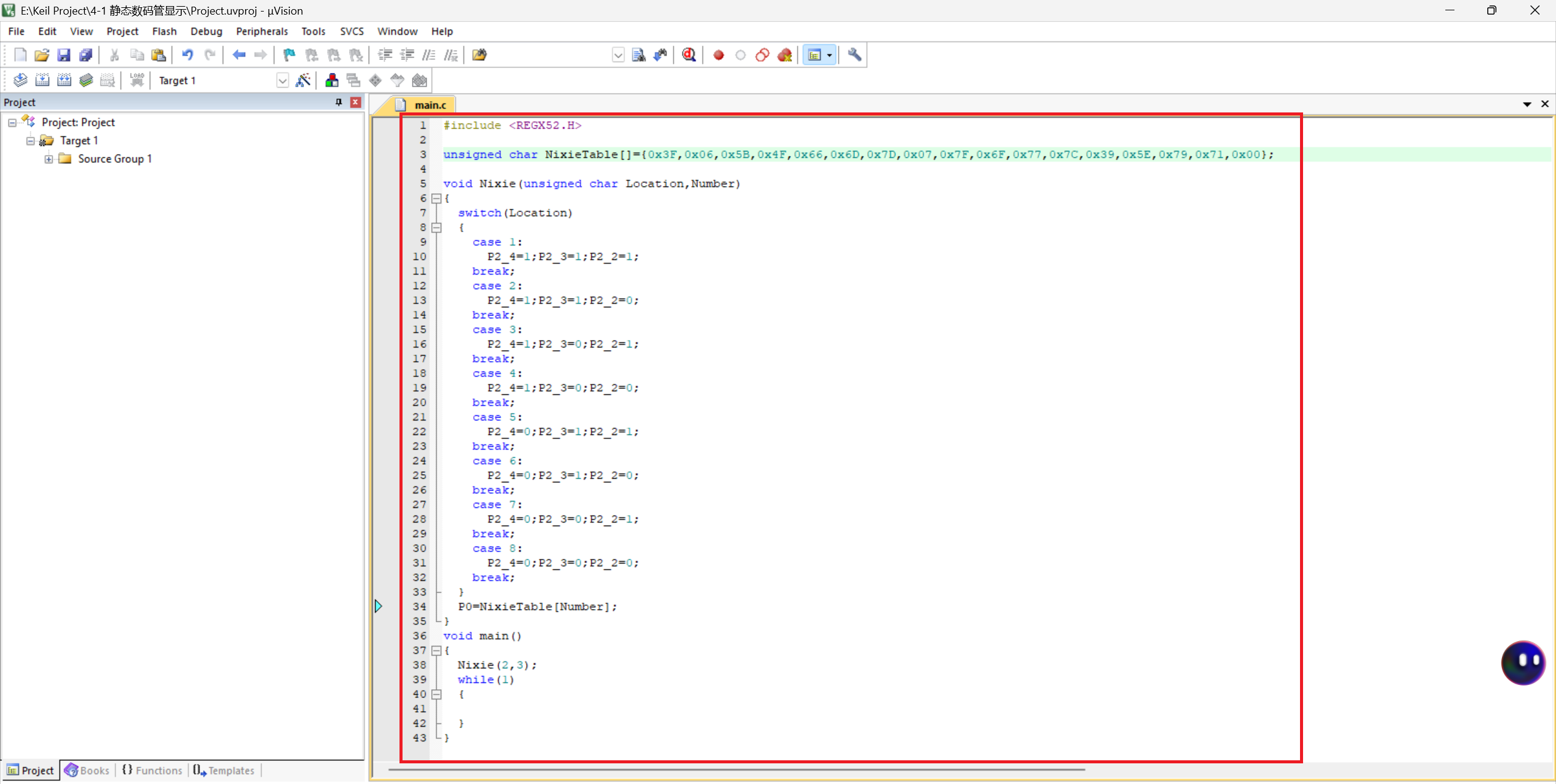

11.实现静态数码管显示的代码如下图所示。

12.左击下图所示位置。

13.左击下图所示位置。

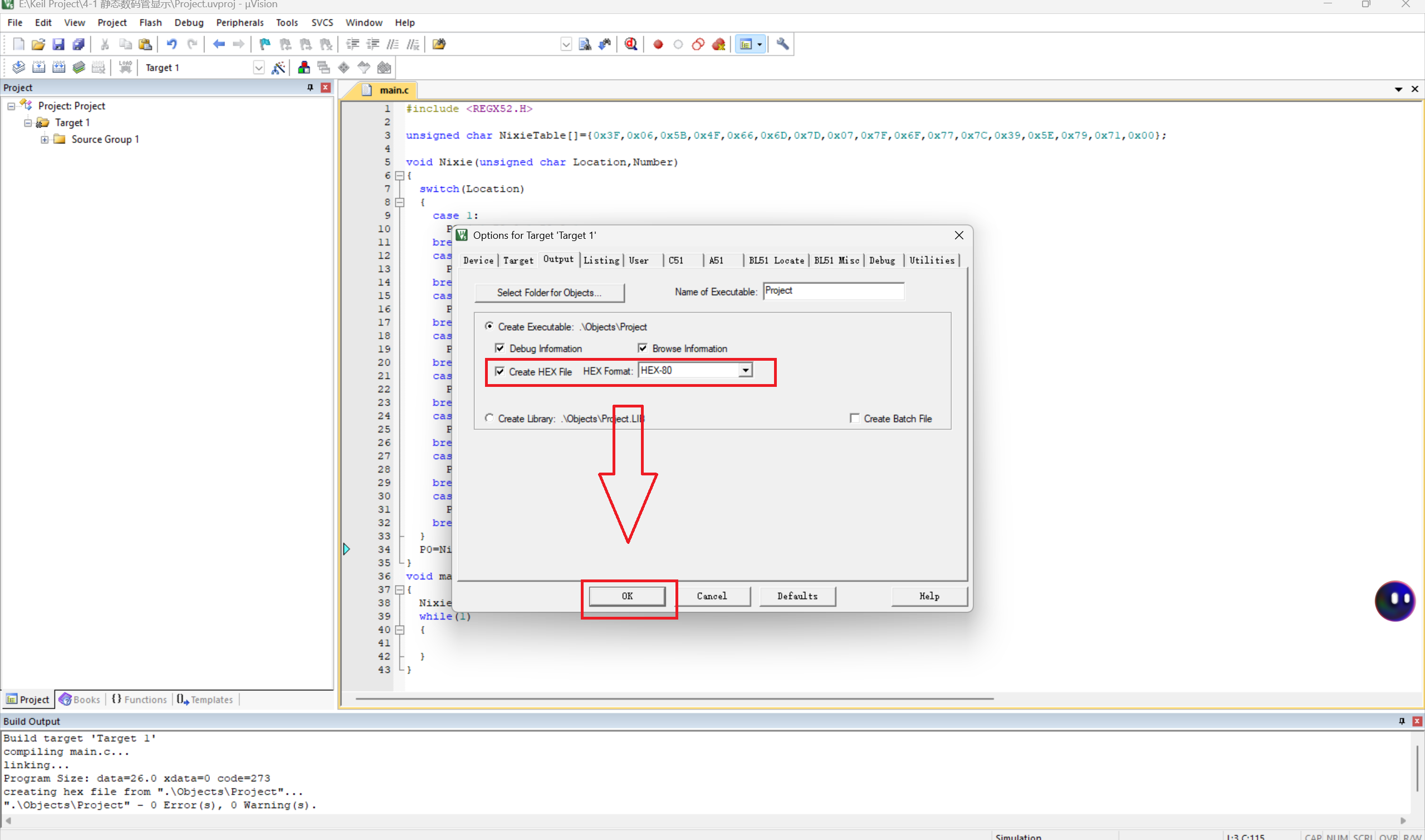

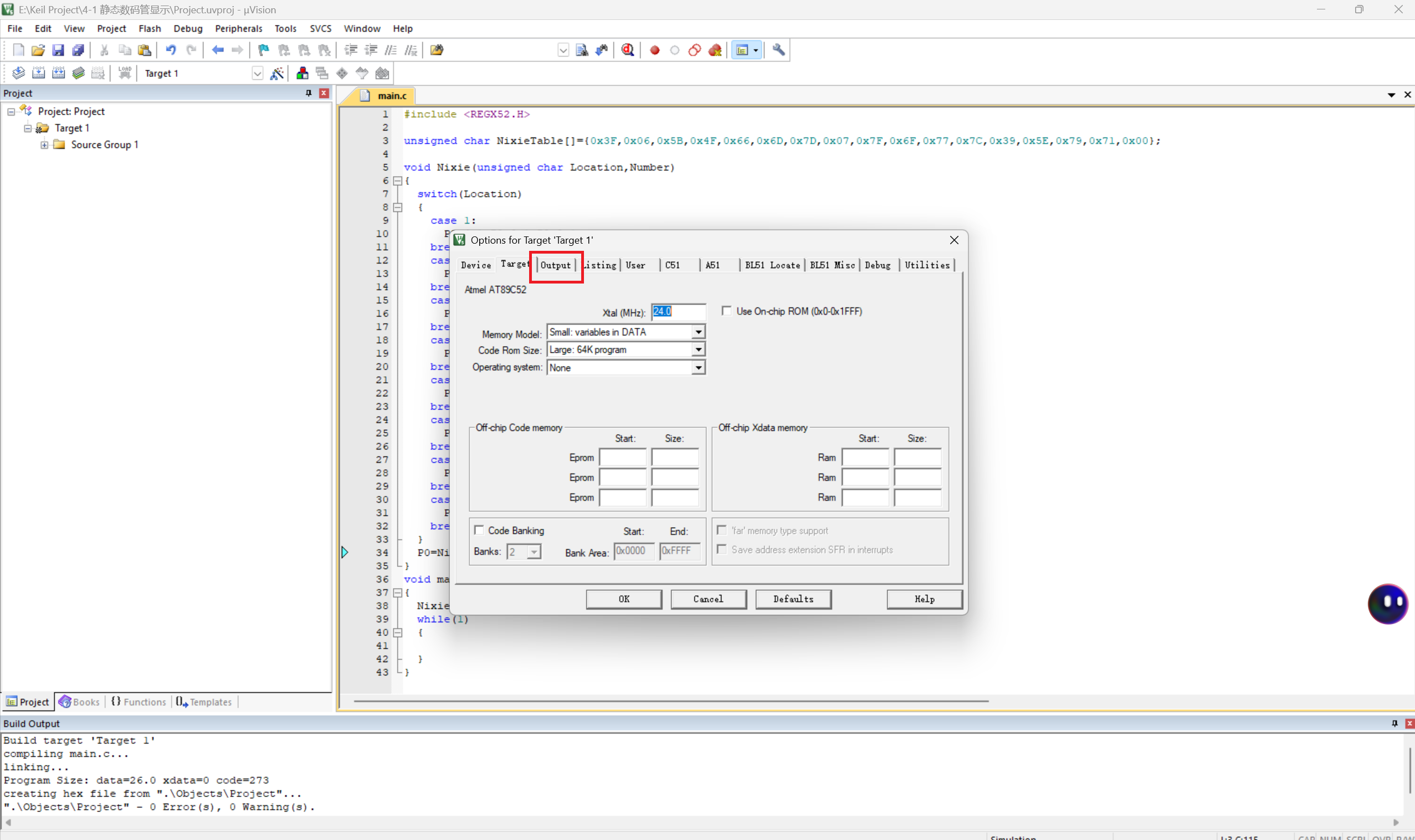

14.勾选下图所示选项，左击“OK”。

15..左击下图所示位置，运行代码。

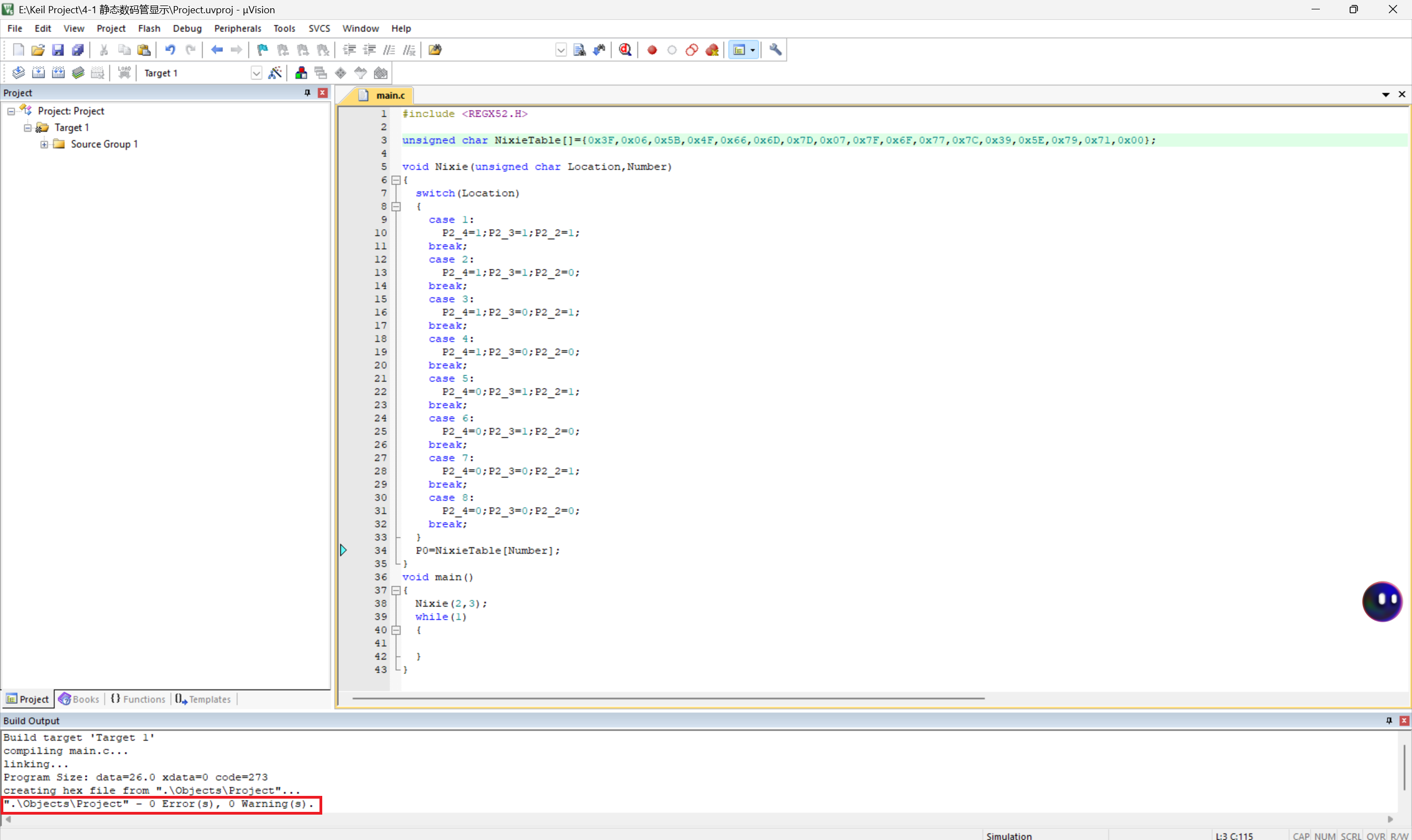

16.下图所示为0错误，代码运行成功。

2.进行烧录

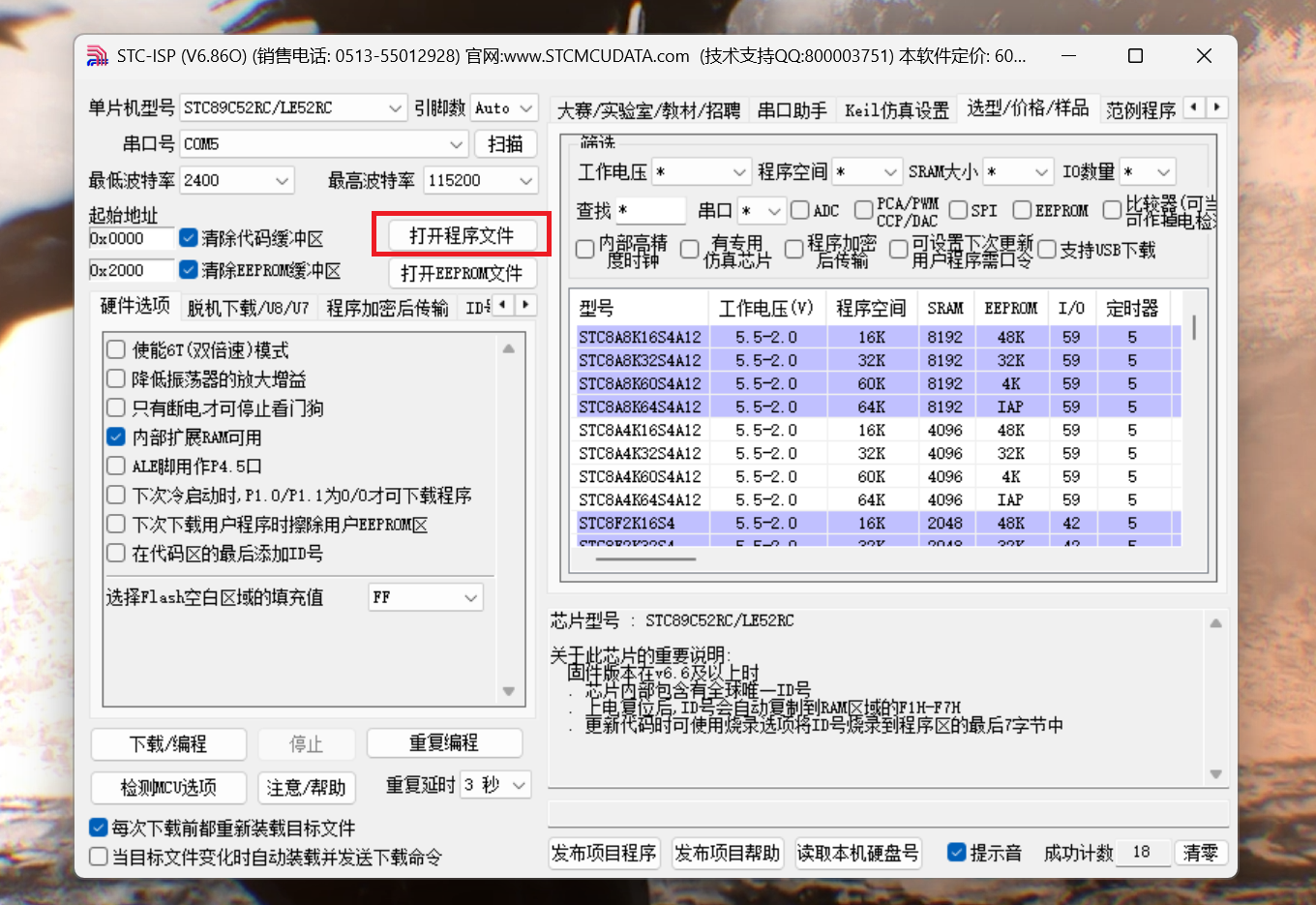

1.打开打开stc-isp，左击“打开程序文件”。

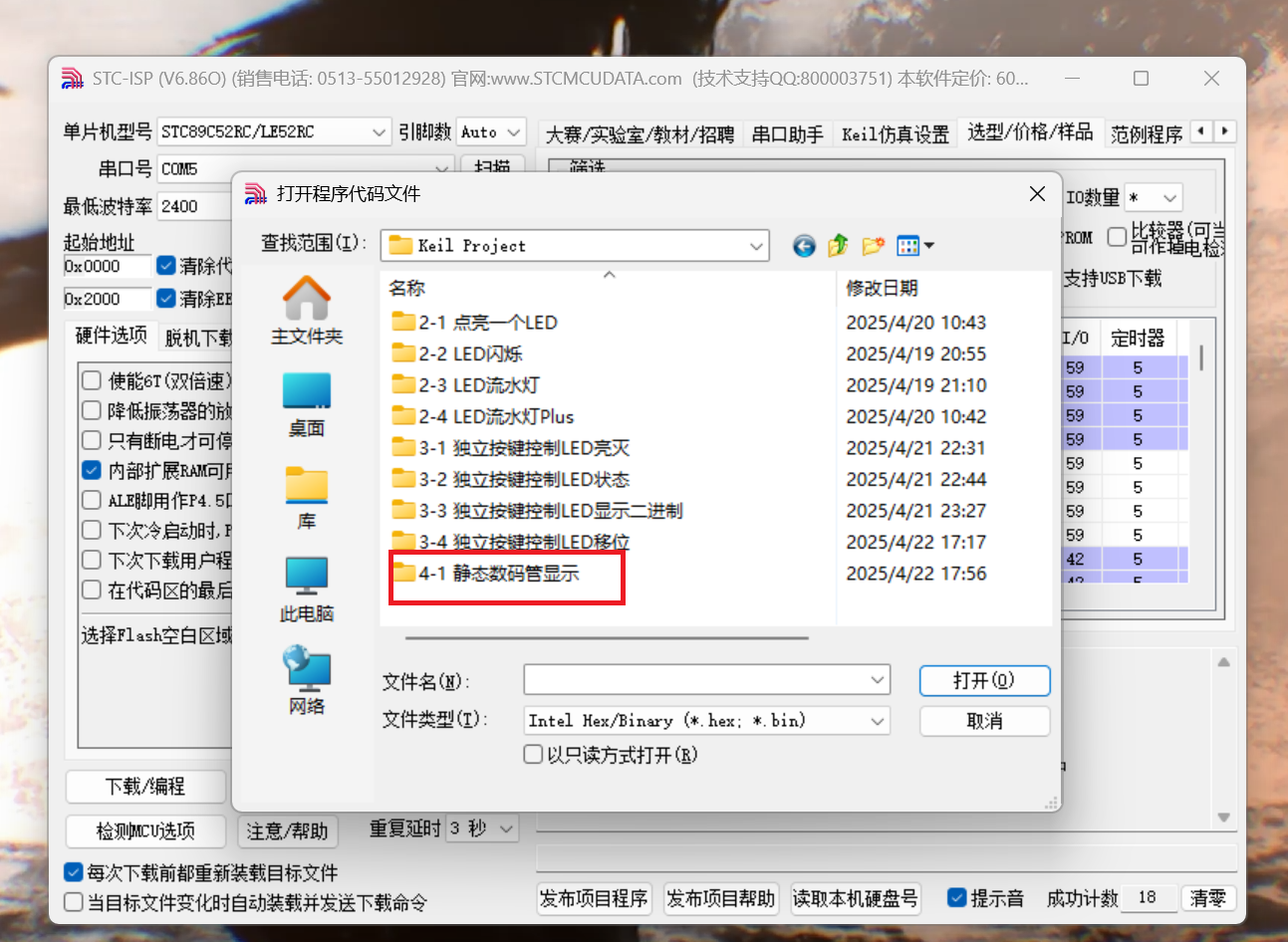

2.找到存储代码文件夹的位置，双击进入。

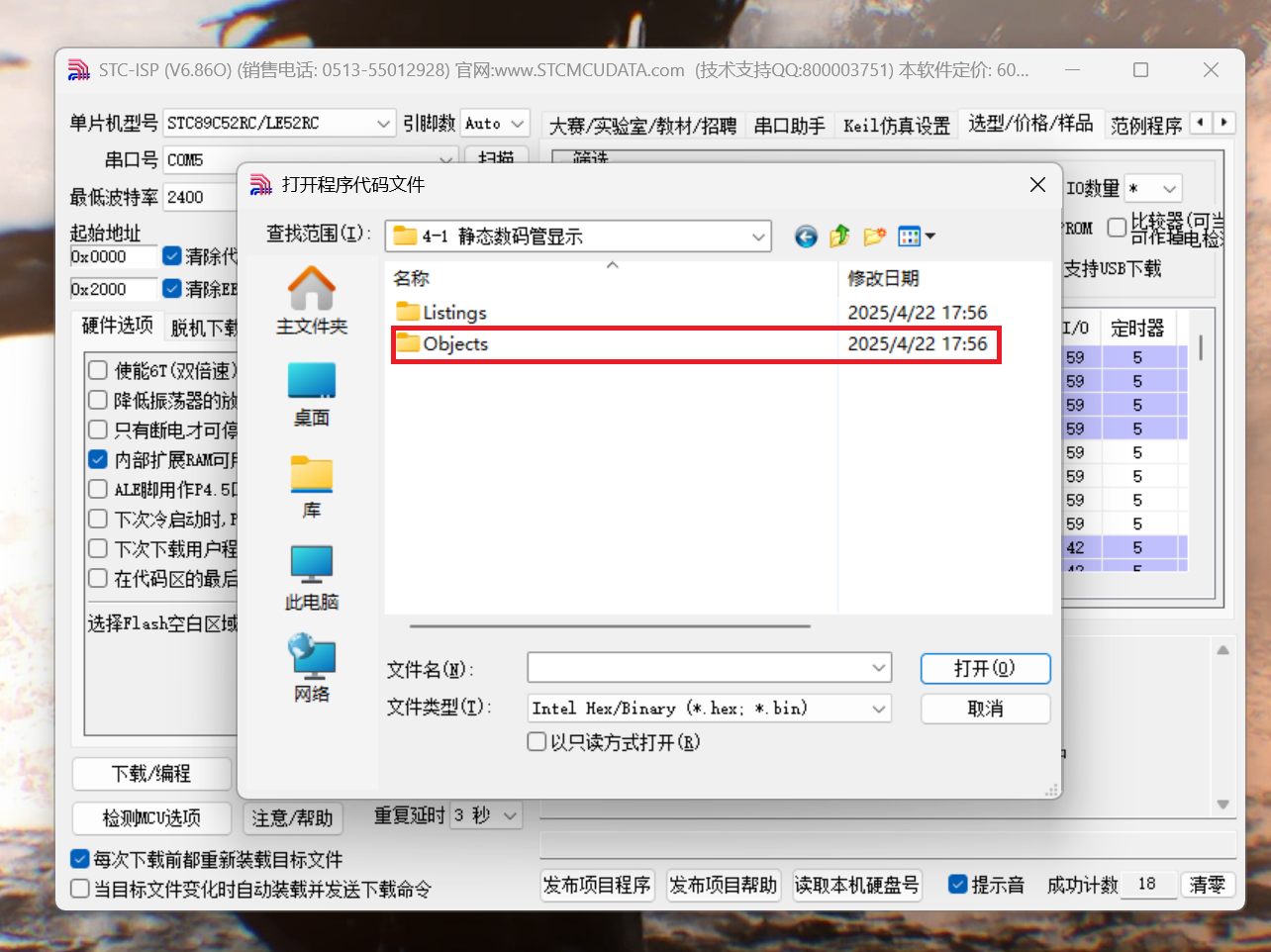

3..双击“Objects”。

4.双击选中下图所示位置。

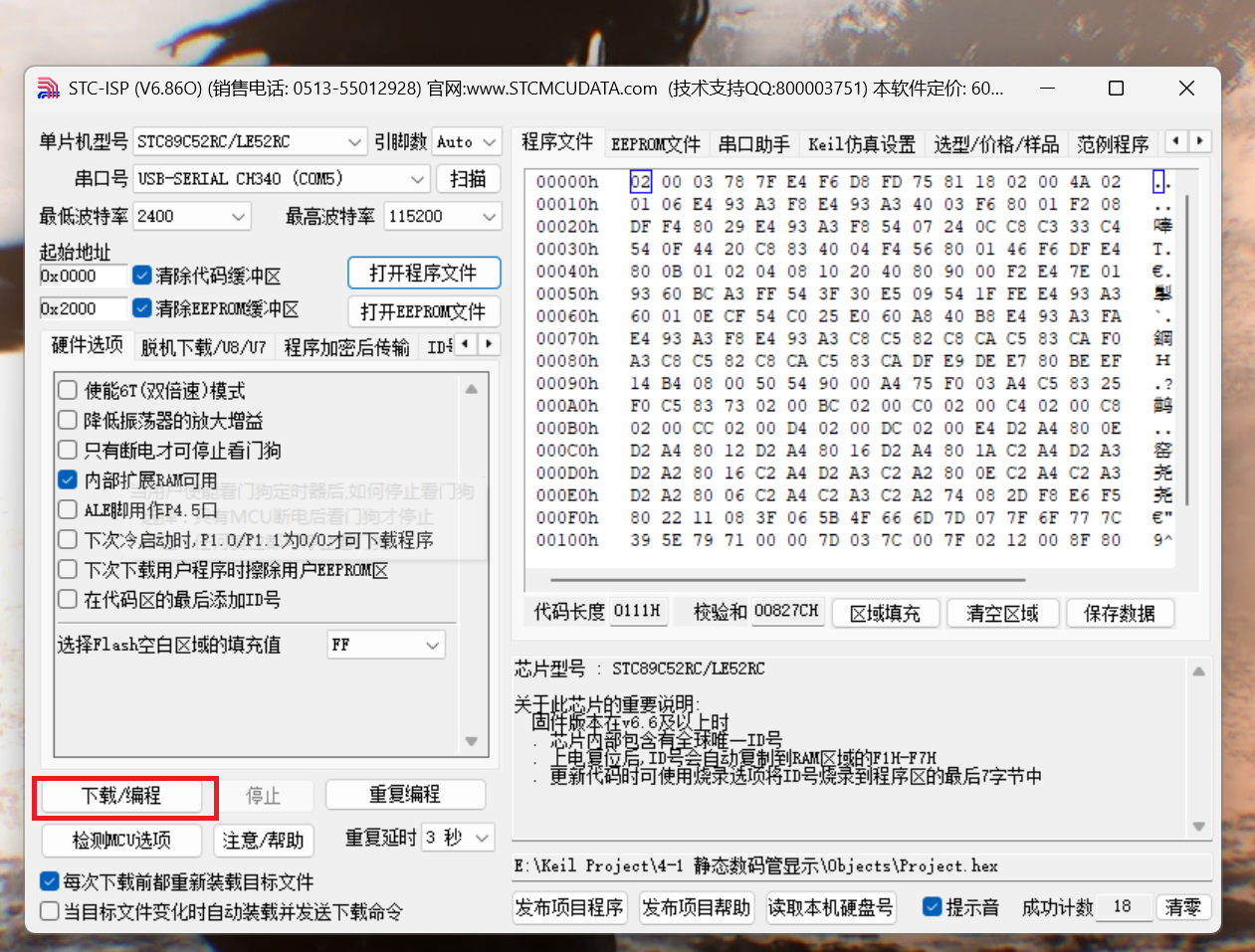

5.在确保51单片机已经与电脑连接的状态下，左击“下载/编程”。

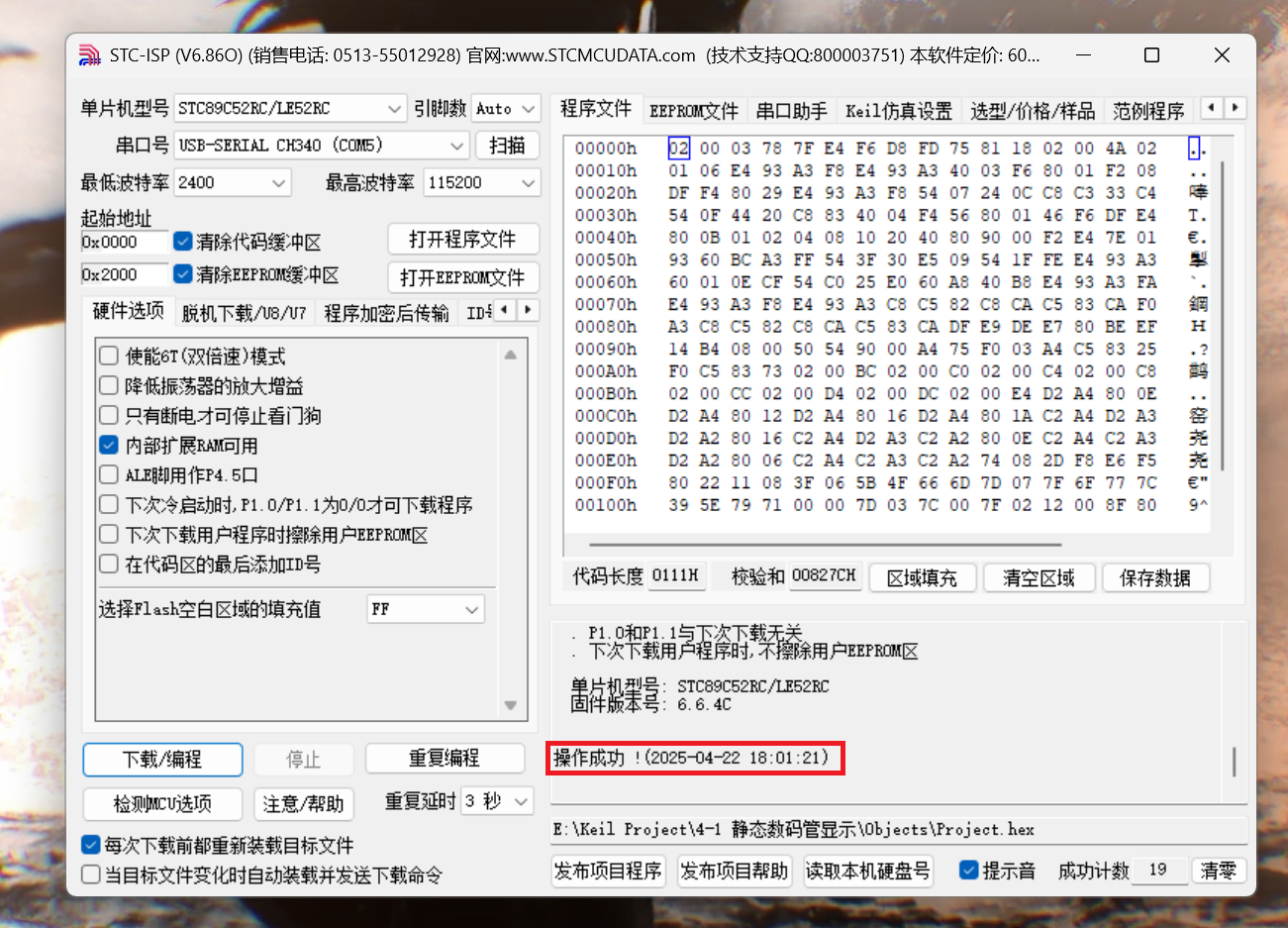

6.在确保51单片机已经与电脑连接的状态下，按下51单片机开关，等待操作界面显示“操作成功”的字样后，关闭51单片机再次启动即可。

7.操作结果如下图所示。

3.代码解析

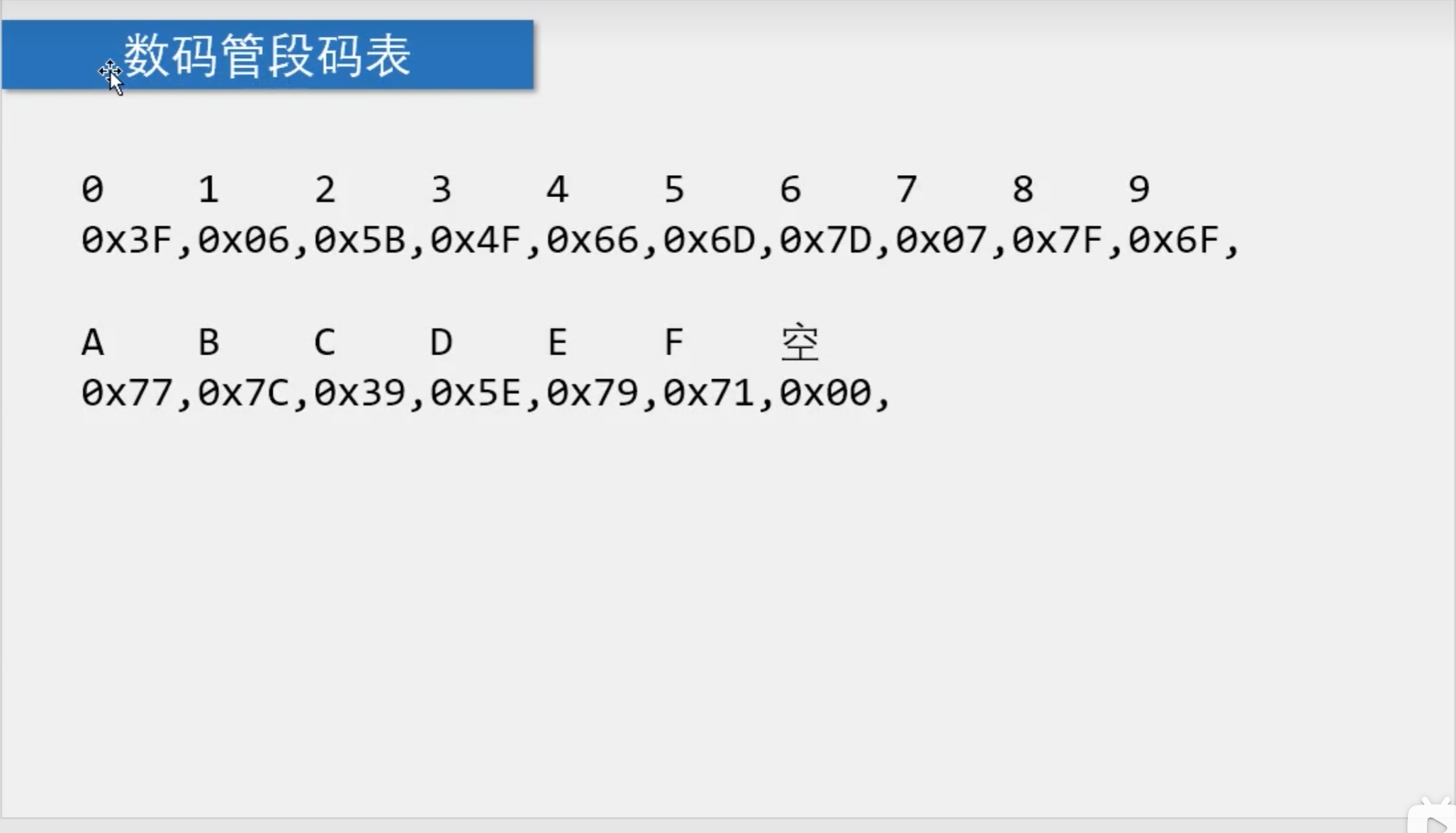

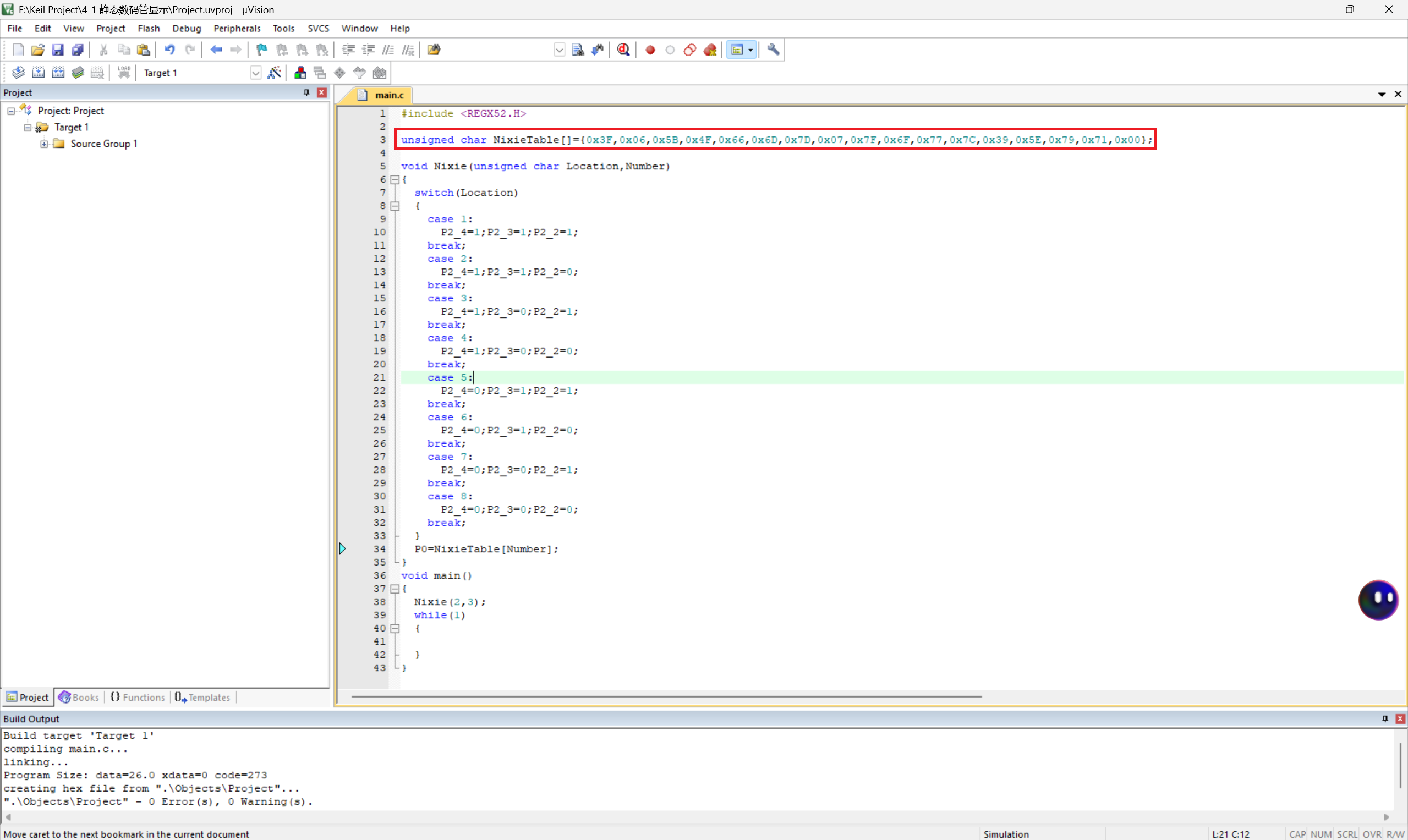

1.这里定义了一个无符号字符型数组NixieTable，它存储了数码管显示 0 - F 以及熄灭状态所对应的段码。

2.函数参数：Location 代表数码管的位置（1 - 8），Number表示要显示的数字（0 - F）。

switch语句：依据Location的值来设置 P2 端口的 P2_4、P2_3 和 P2_2 引脚电平，以此来选择要点亮的数码管。

显示数字：把NixieTable数组中对应Number的段码赋值给 P0 端口，从而让选中的数码管显示相应数字。

3.while(1) 构建了一个无限循环，使程序一直运行，避免退出。

4.总结

这篇总结不仅凝结了我在跟随B站江协科技学习 51 单片机静态数码管显示中的所学所得，更是专门为新手打造的实用指南。尽管内容篇幅不短，但核心要点在于知识储备。当你吃透数码管显示的实现原理与操作流程，便掌握了本节课的精髓。有了这坚实基础，后续学习动态数码管显示自然会水到渠成、毫不费力。
