山东大学电路虚拟仿真实验3 基尔霍夫定律的验证

3.1  实验目的

1. 加深对基尔霍夫定律的理解；

2. 学会使用万用表测量直流电压和直流电流的方法，验证基尔霍夫定律；

3. 学会用电流表测量各支路电流。

3. 2  实验原理

基尔霍夫电流定律（KCL）：基尔霍夫电流定律是电流的基本定律。即任何时刻，在集总电路中，对任一节点（闭合面）而言，所有支路的电流代数和恒等于零，即∑I=0。如流入该节点（闭合面）的电流为正，则流出该节点（闭合面）的电流为负（也可以反过来规定）。

基尔霍夫电压定律（KVL）：对任何一个闭合回路而言，所有支路的电压降代数和恒等于零，即∑U=0。通常，凡支路或是元件电压的参考方向与回路绕行方向一致者为正，反之为负。

基尔霍夫定律的形式对各种不同的元件所组成的电路都适用，对线性和非线性都适用。运用上述定律时必须要注意各支路或闭合回路中电流的正方向，此方向可预先任意设定。

3. 3  实验内容与步骤

1. 验证基尔霍夫电压定律

选取元器件，搭建如图3-1所示的实验电路。

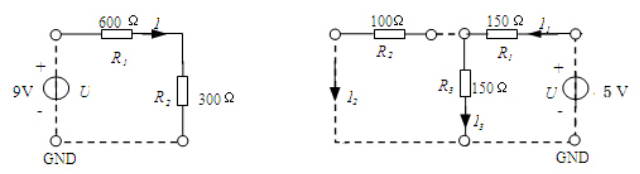

图3-1  验证基尔霍夫电压定律电路图    3-2  验证基尔霍夫电流定律电路图

（1）先将直流稳压电源输出调节为4.5V；

（2）电路连接好之后，依次测量电阻R1和R2的端电压U1、U2和电路中的电流I，测量数据填入表3-1中，并求∑U，验证基尔霍夫电压定律。

表3-1  验证基尔霍夫电压定律（规定逆时针方向为正方向）

U（V）

U1（V）
