三相交错并联的boost变换器simulink仿真，电流双闭环控制策略

一. 介绍

交错式升压DC-DC转换器可用于燃料电池的控制，有利于提高PEMFC 的使用寿命，减少电流波动。该转换器使用PI控制。

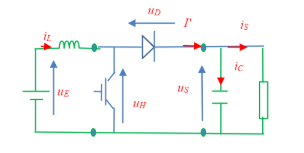

顾名思义，DC-DC 升压转换器将给定量的直流电压升高到所需的直流电压量。其拓扑图如下：

   交错式并联DC-DC转换器在基本的boost上进行改进。对于双相交错转换器，回路中并联连接的两个转换器的开启和关闭时间不同，两个开关驱动器彼此错开 1/2个周期，每个支路具有相同的占空比。

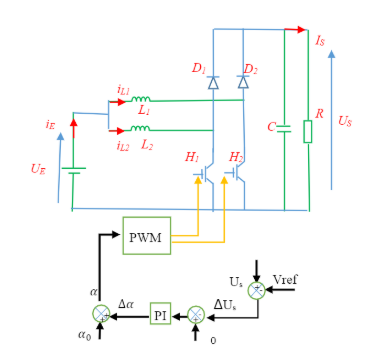

    该结构允许大电流流动，输入电流纹波大大降低。交错式并联DC-DC转换器拓扑图和控制回路如下：

   二、设计

    基于此，笔者原创，通过simulink搭建的三通道交错并联双向buck-boost变换器，采用电压外环，三电流内环，载波移相120°的控制方式。
   在buck模式与boost模式互相切换之间，不会产生过压与过流，且交错并联的拓补结构，可以减少电感电流的纹波，减小每相电感的体积，提高电路的响应速度。该拓补可以用于储能系统中。
整个仿真全部离散化，采用离散解析器，主电路与控制部分以不同的步长运行，更加贴合实际,控制与采样环节全部自己手工搭建，没有采用Matlab自带的模块。

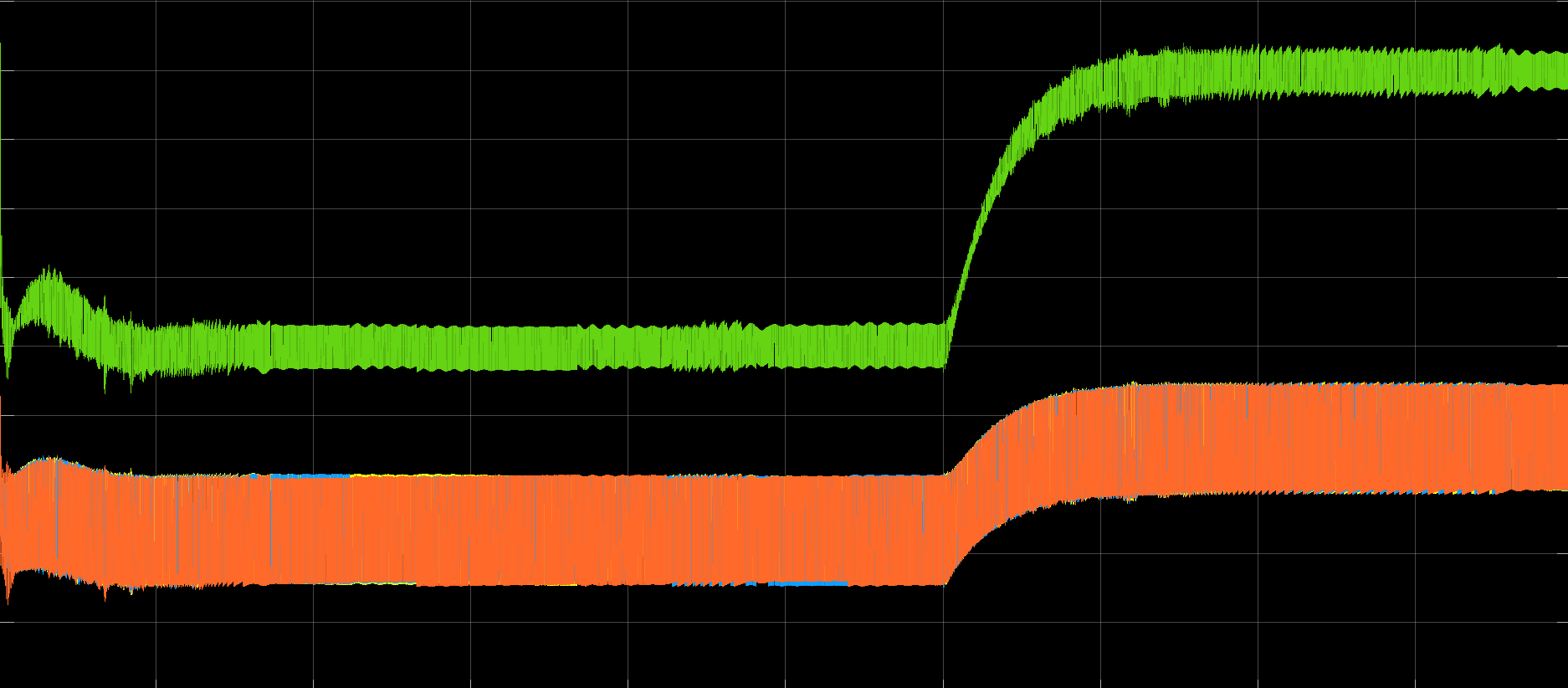

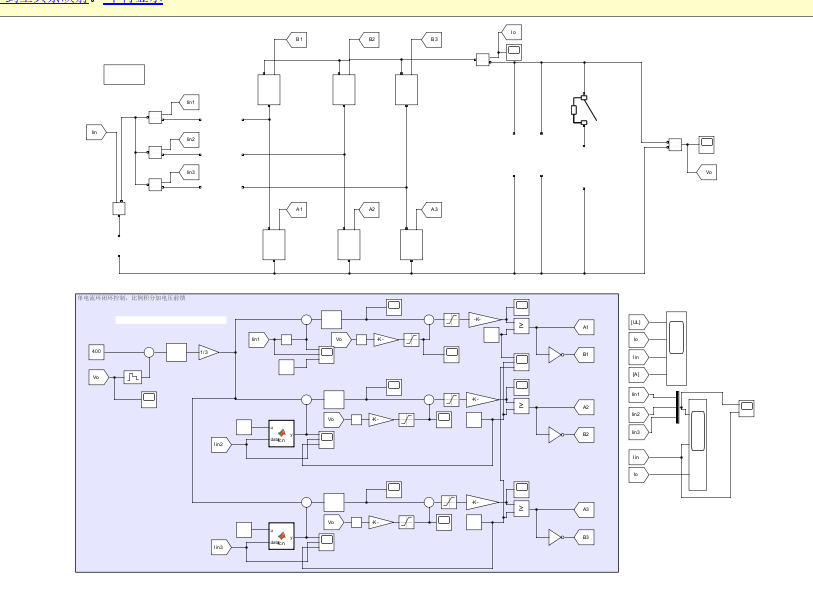

三相交错并联的boost变换器simulink仿真电流双闭环控制策略，如下图所示。
