二极管钳位型三电平SVPWM（羊角波）闭环系统simulink建模与仿真

 一、引言

   二极管箝位型三电平逆变器（Diode Clamped Three-Level Inverter，DCTLI），是一种广泛应用于工业领域的高性能逆变器。它采用了二极管箝位技术，能够实现更高的电压转换效率和减少电压波纹，因此被广泛应用于电力传输、电动汽车以及可再生能源等领域。

    然而，DCTLI的控制策略是该技术的主要难点之一。其中最常见的技术是三电平空间矢量调制（Space Vector Pulse Width Modulation，SVPWM）和中点电位平衡调制（Neutral Point Potential Balancing，NPPB）。SVPWM是一种高效、准确的调制技术，可以通过控制输出电压的空间矢量来实现最佳的电压波形质量。NPPB则是为了解决DCTLI中的中点电位不平衡问题而设计的调制技术。

    在进行DCTLI的控制策略研究之前，我们需要建立一个仿真模型来验证算法的正确性和有效性。在本文中，我们使用MATLAB Simulink软件来建立DCTLI的仿真模型，该模型将包括DCTLI的电路拓扑、控制策略以及相关的电路参数。该仿真模型将对DCTLI的运行状态、电压波形质量以及中点电位平衡等进行评估和分析。

    为了实现更加准确的仿真结果，我们需要对仿真模型进行直击（Tuning）操作，即对控制策略中的参数进行优化和调整。通过不断调整参数，我们可以获得更好的电压波形质量和中点电位平衡效果。在本文中，我们将详细介绍直击的具体步骤和注意事项，并给出相应的优化结果。

 二、仿真

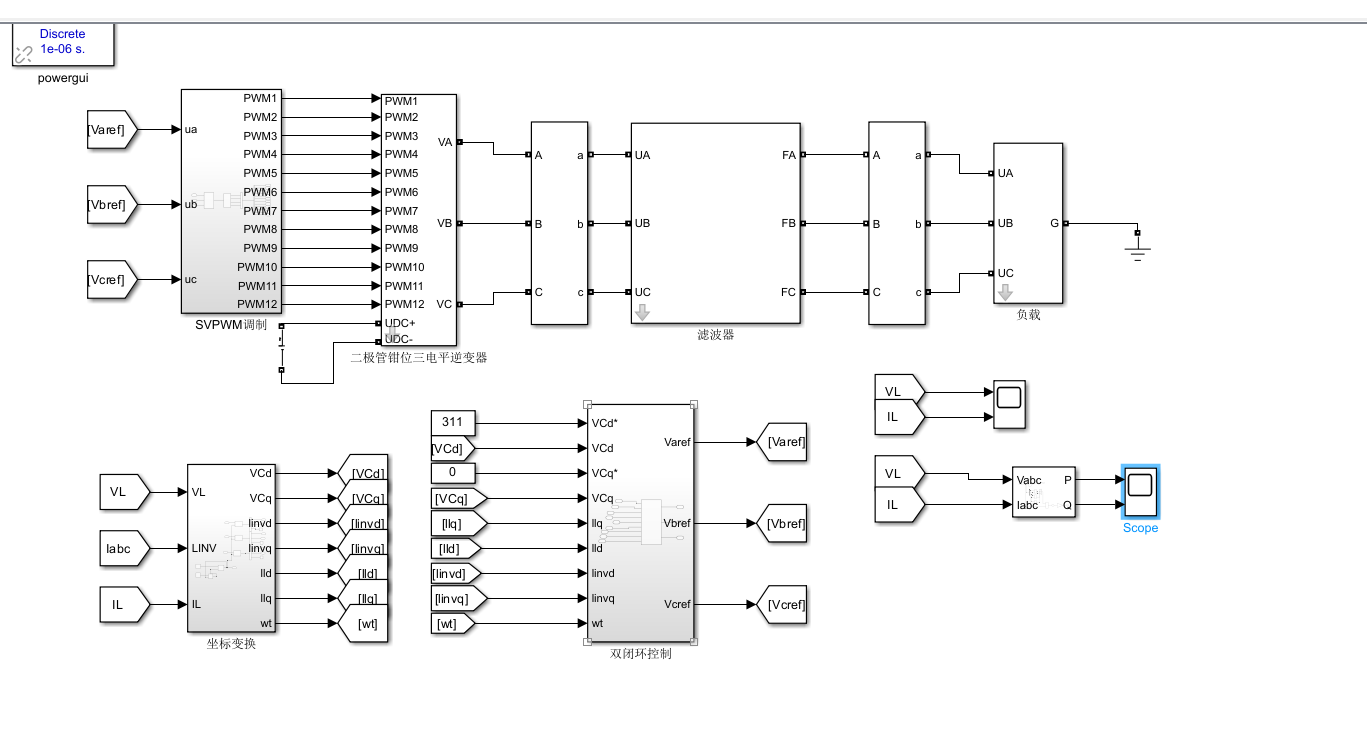

   基于此，笔者整理了二极管钳位型三电平SVPWM（羊角波）闭环系统simulink建模与仿真模型，附赠参考资料。

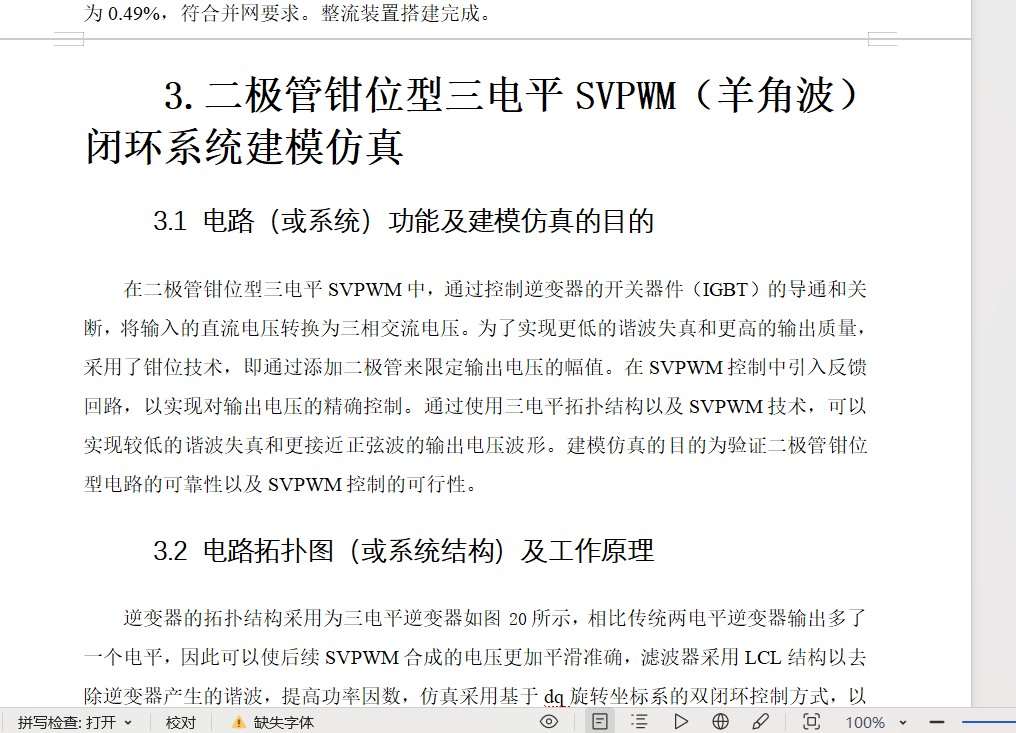

    在二极管钳位型三电平SVPWM中，通过控制逆变器的开关器件（IGBT）的导通和关断，将输入的直流电压转换为三相交流电压。为了实现更低的谐波失真和更高的输出质量，采用了钳位技术，即通过添加二极管来限定输出电压的幅值。在SVPWM控制中引入反馈回路，以实现对输出电压的精确控制。通过使用三电平拓扑结构以及SVPWM技术，可以实现较低的谐波失真和更接近正弦波的输出电压波形。建模仿真的目的为验证二极管钳位型电路的可靠性以及SVPWM控制的可行性。
