VLAN路由OPSF（设置聚合链路，不同VLAN相互ping通）

本次实验需要两台三层交换机、两台两层交换机、两台路由、三台PC。

要求是各台机器之间可以互相ping通。

不同的VLAN之间的PC可以互相ping。

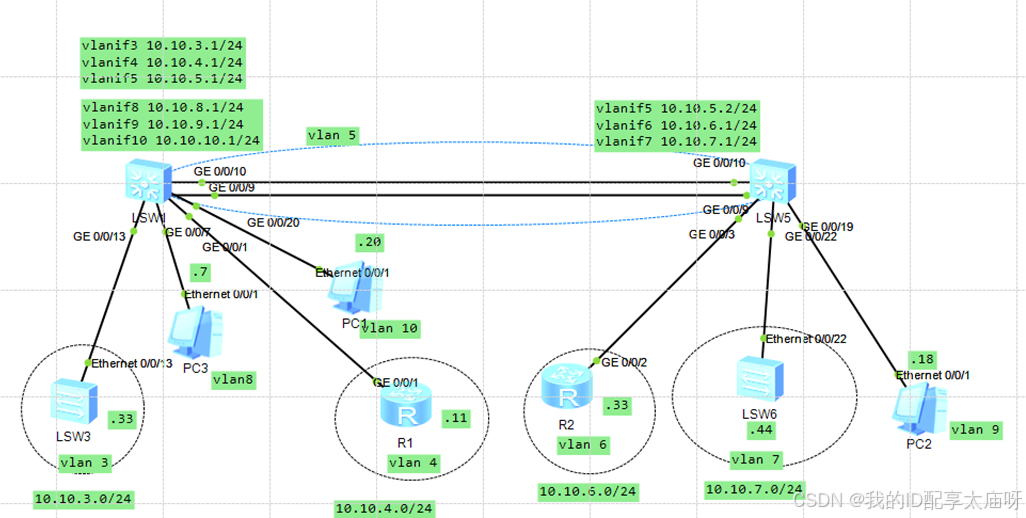

工程文件图如下：

此次的ip是10.10.x.x，vlan为3到10。

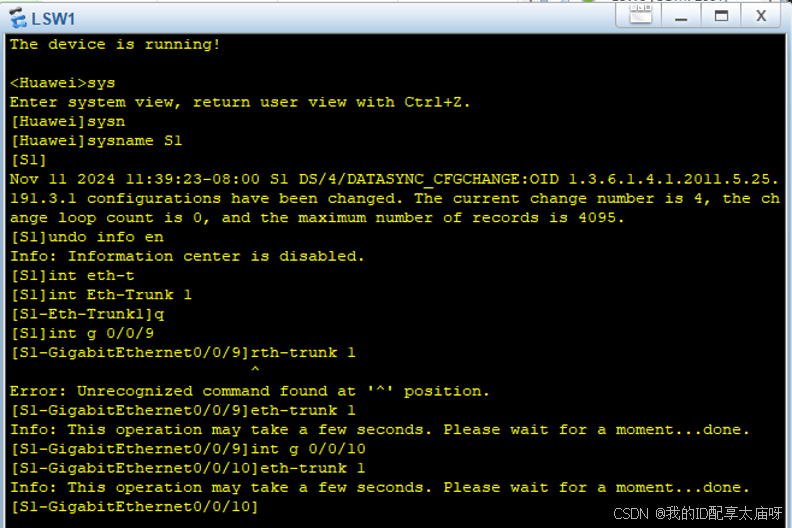

S1

interface Eth-Trunk 1 //设置聚合链路

quit

interface GigabitEthernet 0/0/9 //进入g0/0/9接口，加入聚合链路

eth-trunk 1

interface GigabitEthernet 0/0/10 //加入g0/0/10接口

eth-trunk 1

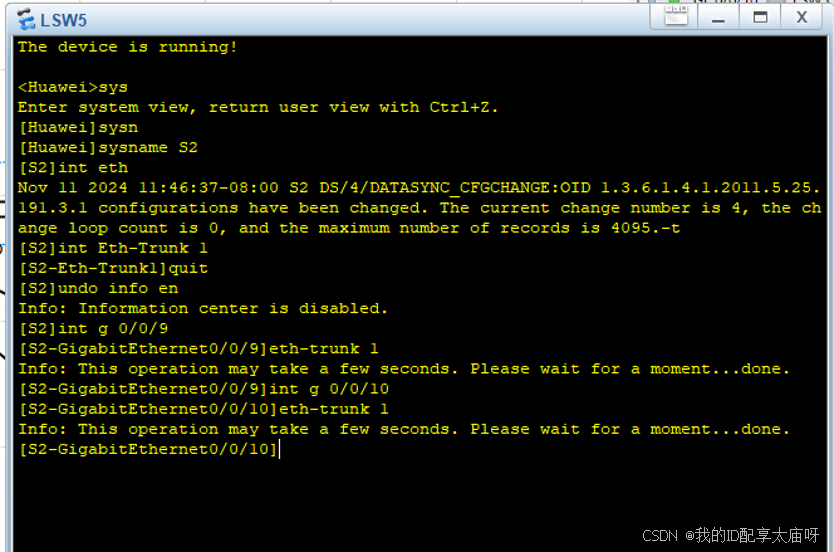

S2里面也是相同的操作

interface Eth-Trunk 1

quit

interface GigabitEthernet 0/0/9

eth-trunk 1

interface GigabitEthernet 0/0/10

eth-trunk 1

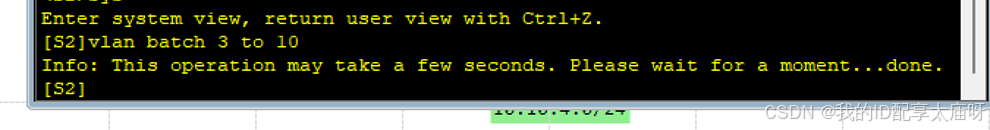

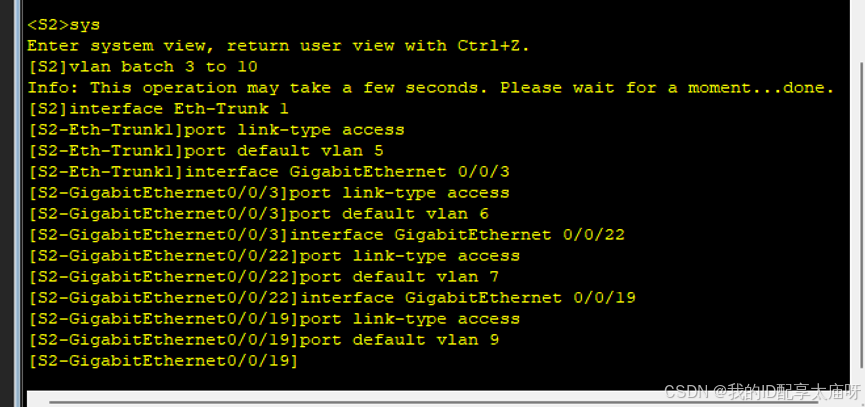

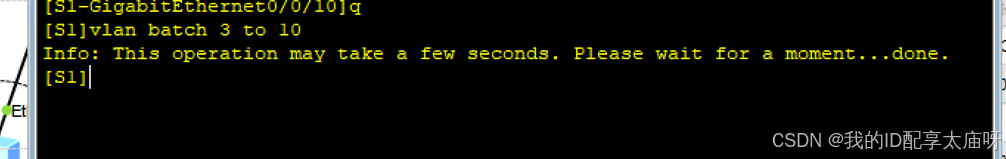

S1和S2中都设置vlan 3 to 10

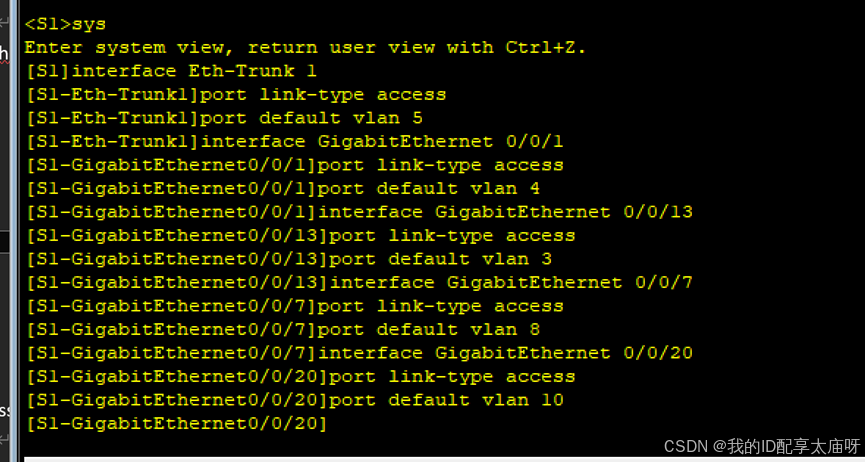

interface Eth-Trunk 1

port link-type access

port default vlan 5 //聚合链路的vlan设置的是vlan 5

interface GigabitEthernet 0/0/1

port link-type access

port default vlan 4

interface GigabitEthernet 0/0/13

port link-type access

port default vlan 3

interface GigabitEthernet 0/0/7

port link-type access

port default vlan 8

interface GigabitEthernet 0/0/20

port link-type access

port default vlan 10

interface Eth-Trunk 1

port link-type access

port default vlan 5

interface GigabitEthernet 0/0/3

port link-type access

port default vlan 6

interface GigabitEthernet 0/0/22

port link-type access

port default vlan 7

interface GigabitEthernet 0/0/19

port link-type access

port default vlan 9

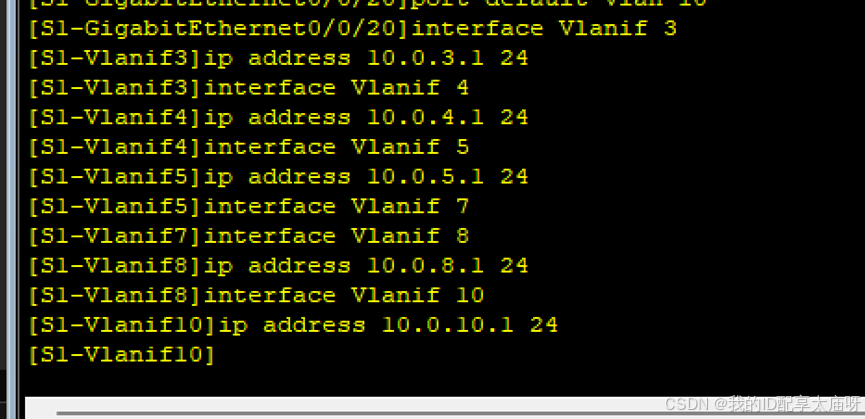

interface Vlanif 3

ip address 10.0.3.1 24

interface Vlanif 4

ip address 10.0.4.1 24

interface Vlanif 5

ip address 10.0.5.1 24

interface Vlanif 8

ip address 10.0.8.1 24

interface Vlanif 10

ip address 10.0.10.1 24

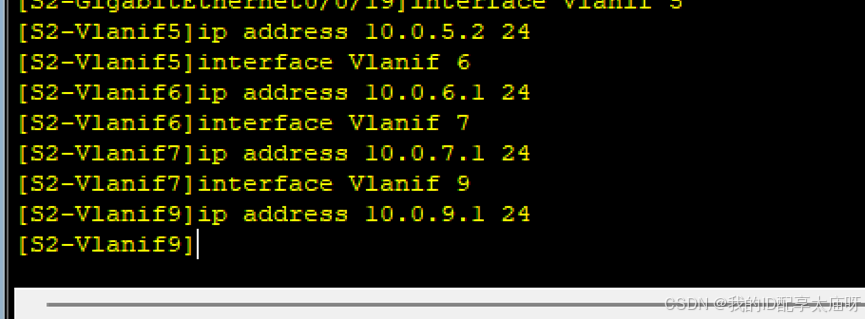

interface Vlanif 5

ip address 10.0.5.2 24

interface Vlanif 6

ip address 10.0.6.1 24

interface Vlanif 7

ip address 10.0.7.1 24

interface Vlanif 9

ip address 10.0.9.1 24

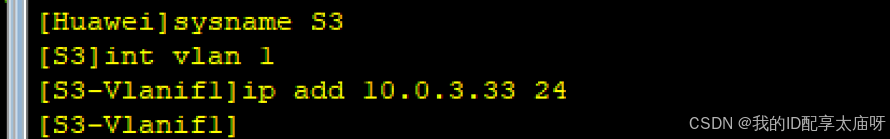

int vlan 1

ip add 10.0.3.33 24

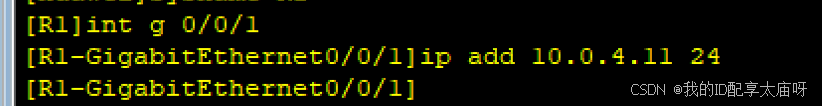

int g 0/0/1

ip add 10.0.4.11 24

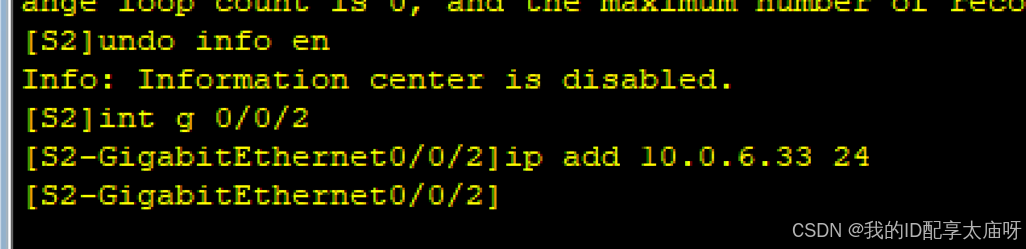

int g 0/0/2

ip add 10.0.6.33 24

int vlan 1

ip add 10.0.7.44 24

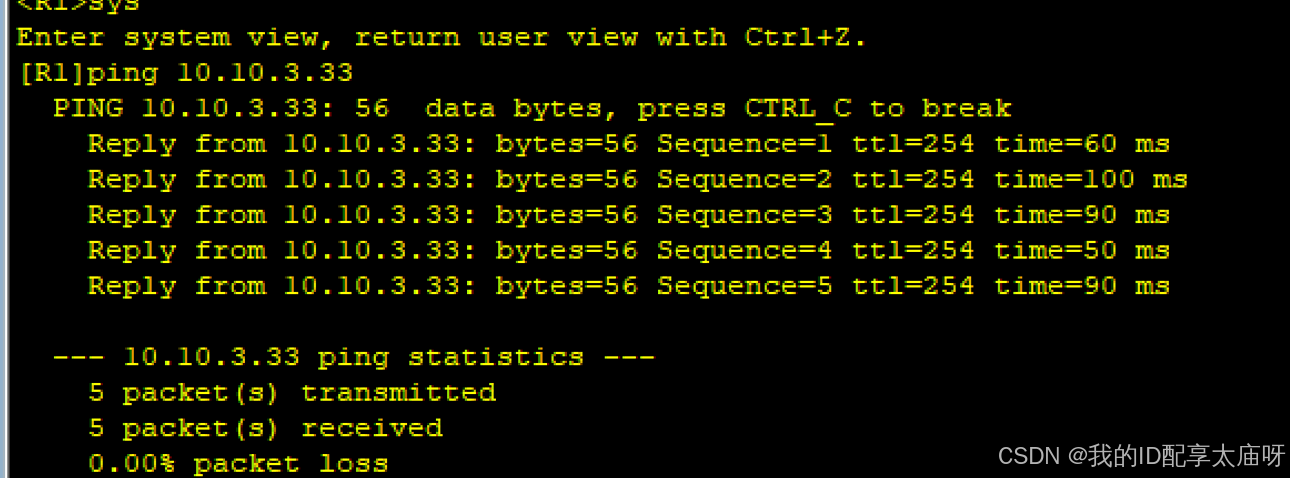

此时S1可以pingS3和R1

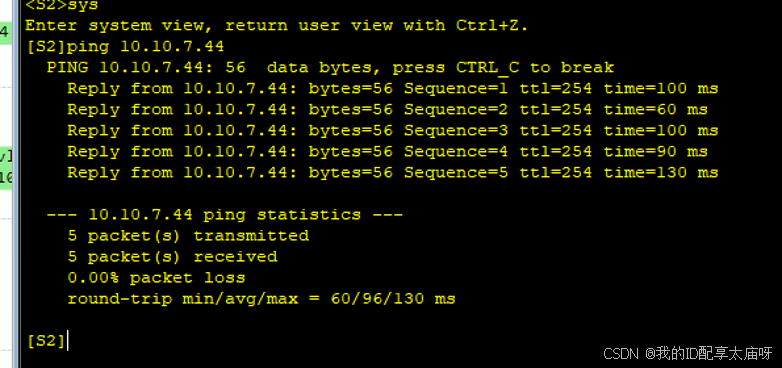

S2可以pingS4和R2

S2可以ping S4

S1和S2都需要弄

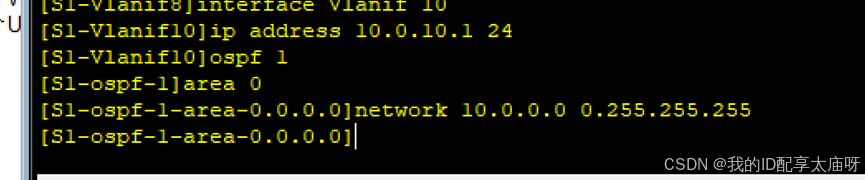

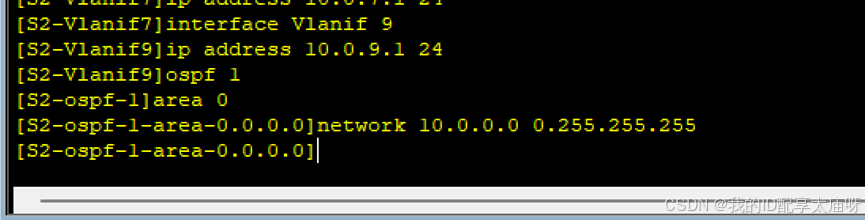

ospf 1

area 0

network 10.0.0.0 0.255.255.255

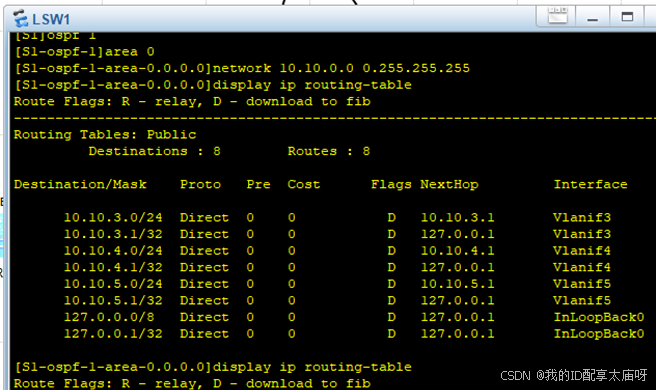

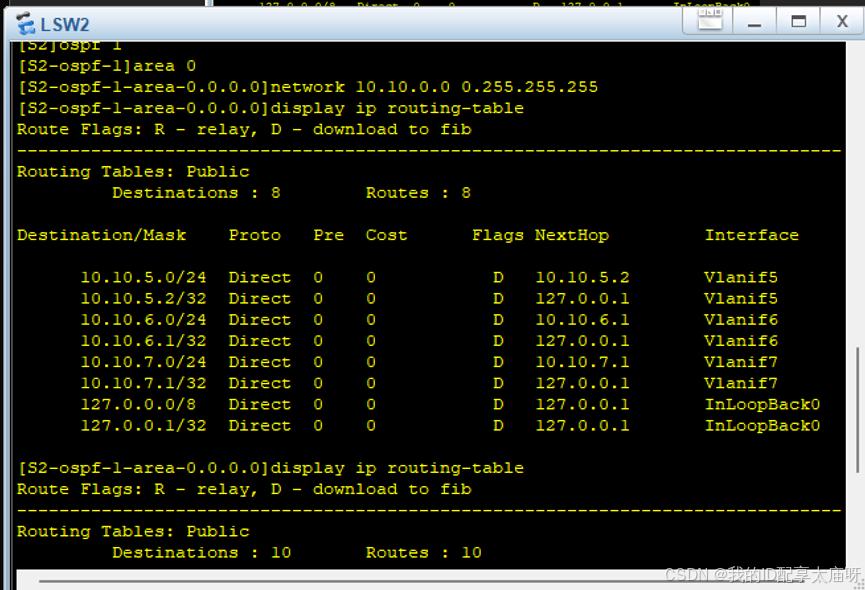

这是在S1和S2相互学习前的路由表

S1：

S2：

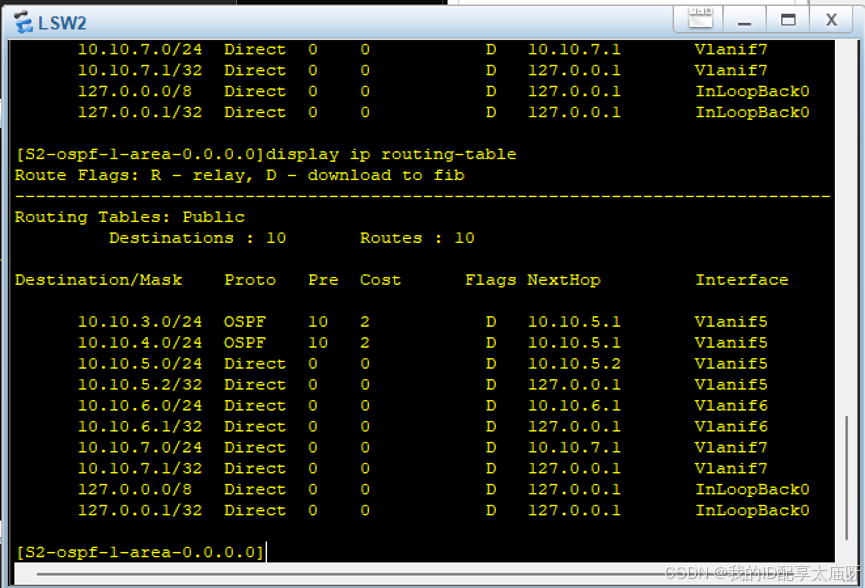

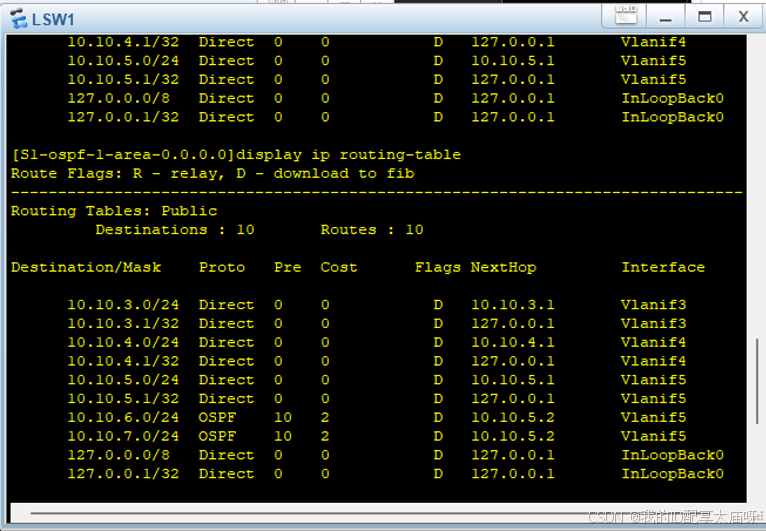

然后稍等片刻，等待S1和S2的OSPF协议相互交换路由信息之后，查看S1的路由表

S1：

S2：

S1和S2已经相互学习了。

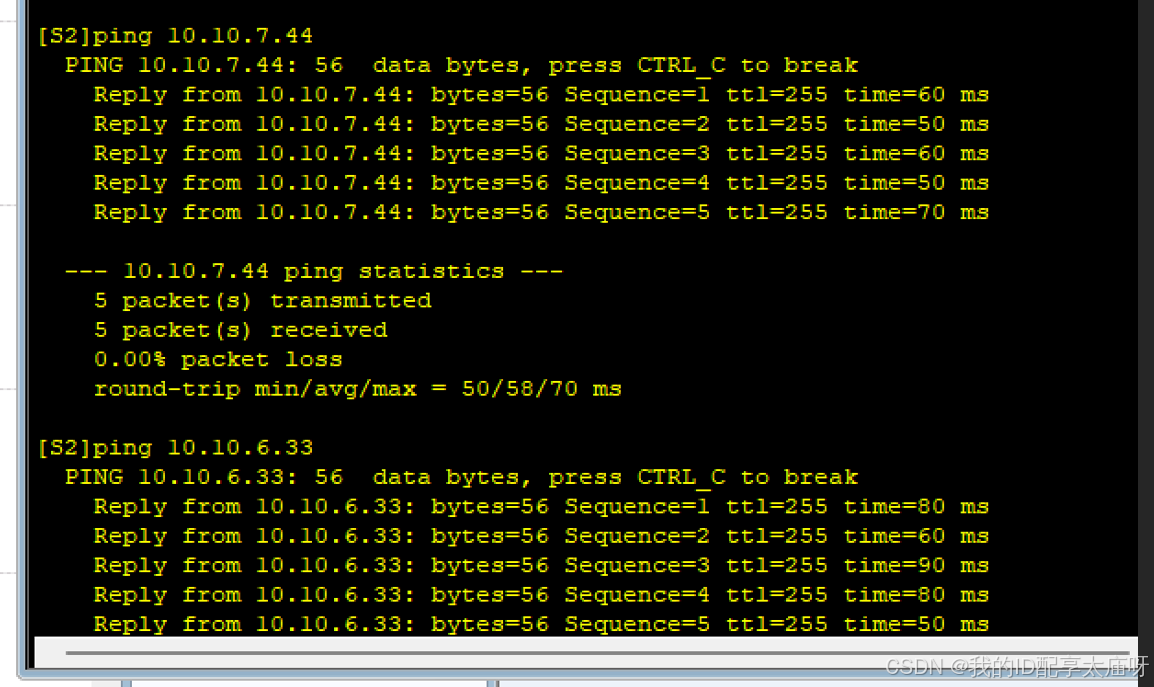

然后我们就可以进行ping了。（每一台PC都可以互相ping）
