【贝加莱PLC基础教学】2.AutiomationStudio软件组态

1.升级版本差异

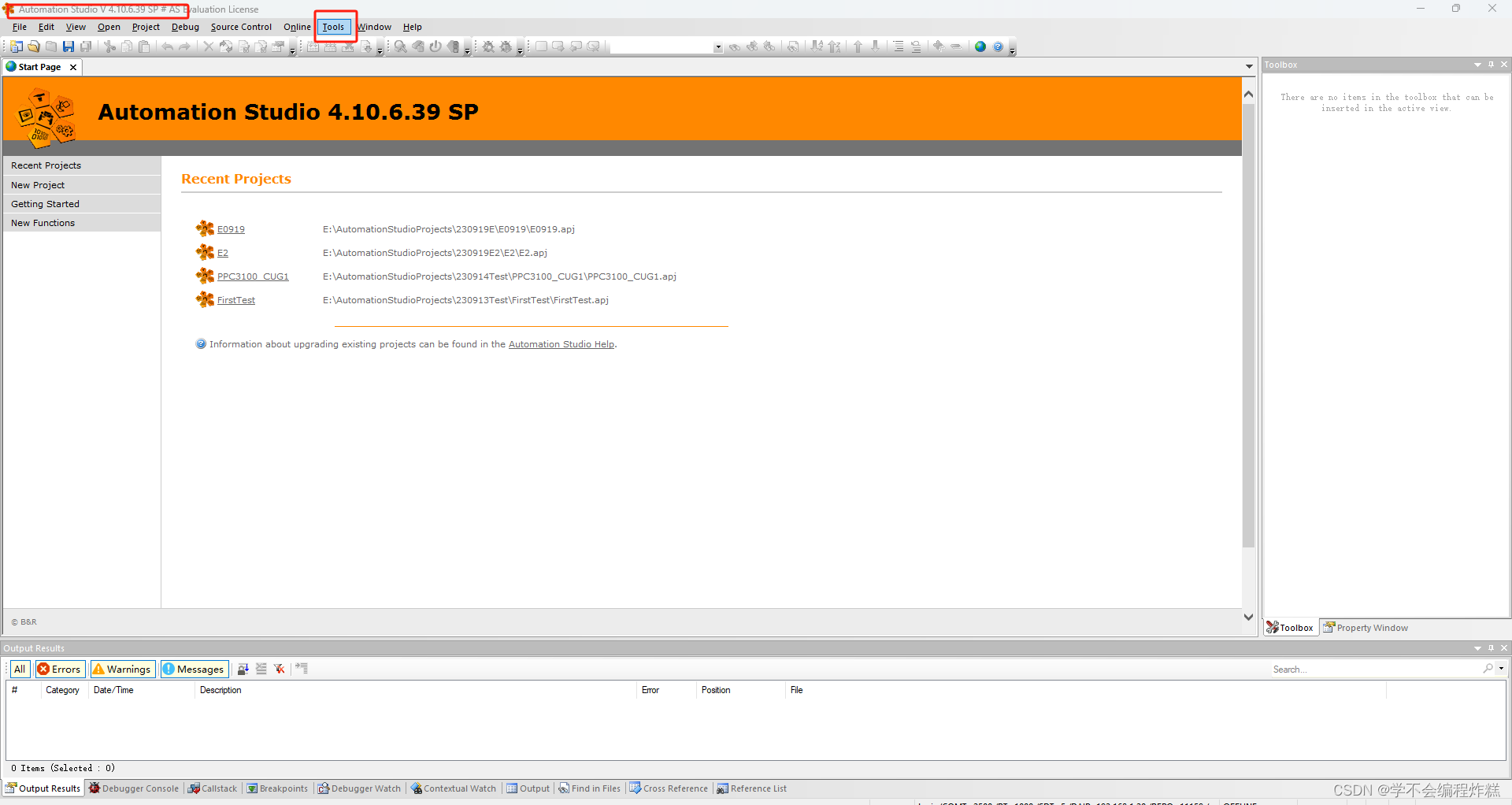

打开贝加莱AutomationStudio4.10.2.37软件选择tool工具栏（图片中是已升级过的，可忽略）

选择Upgrades

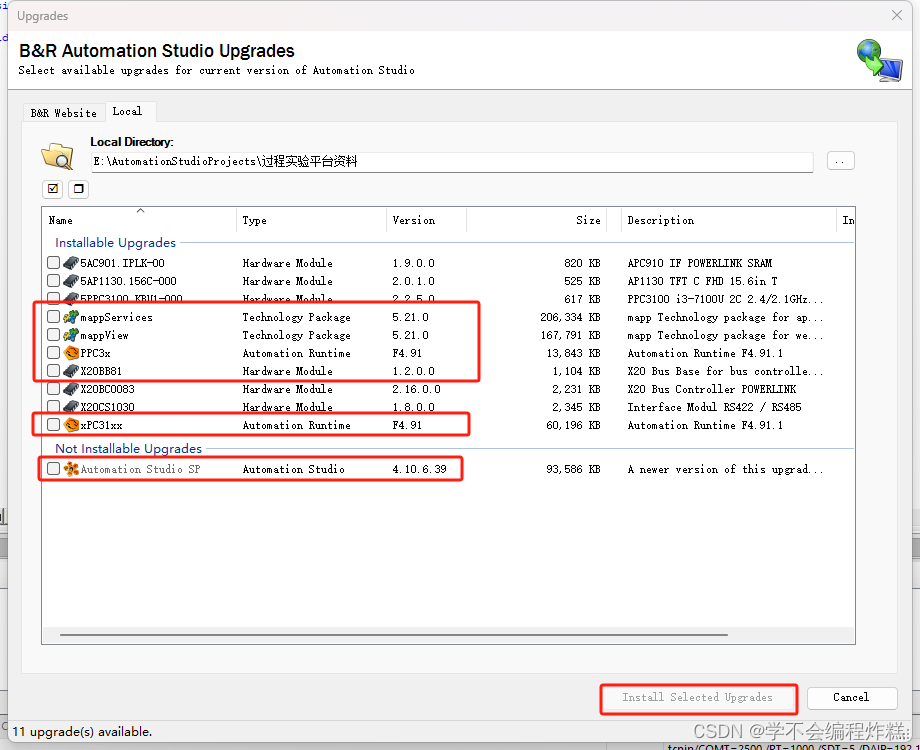

选择Local找到这个“过程实验平台资料”文件夹（文件夹中的文件都是从官网下载的，可以自行去官网逐个下载），勾选如下几个选项安装包，再点击右下角Install Selected Upgrades，等待安装完成（可能需要安装5次，每个安装包单独安装）。

安装完成后，重新打开软件。

2.创建新工程

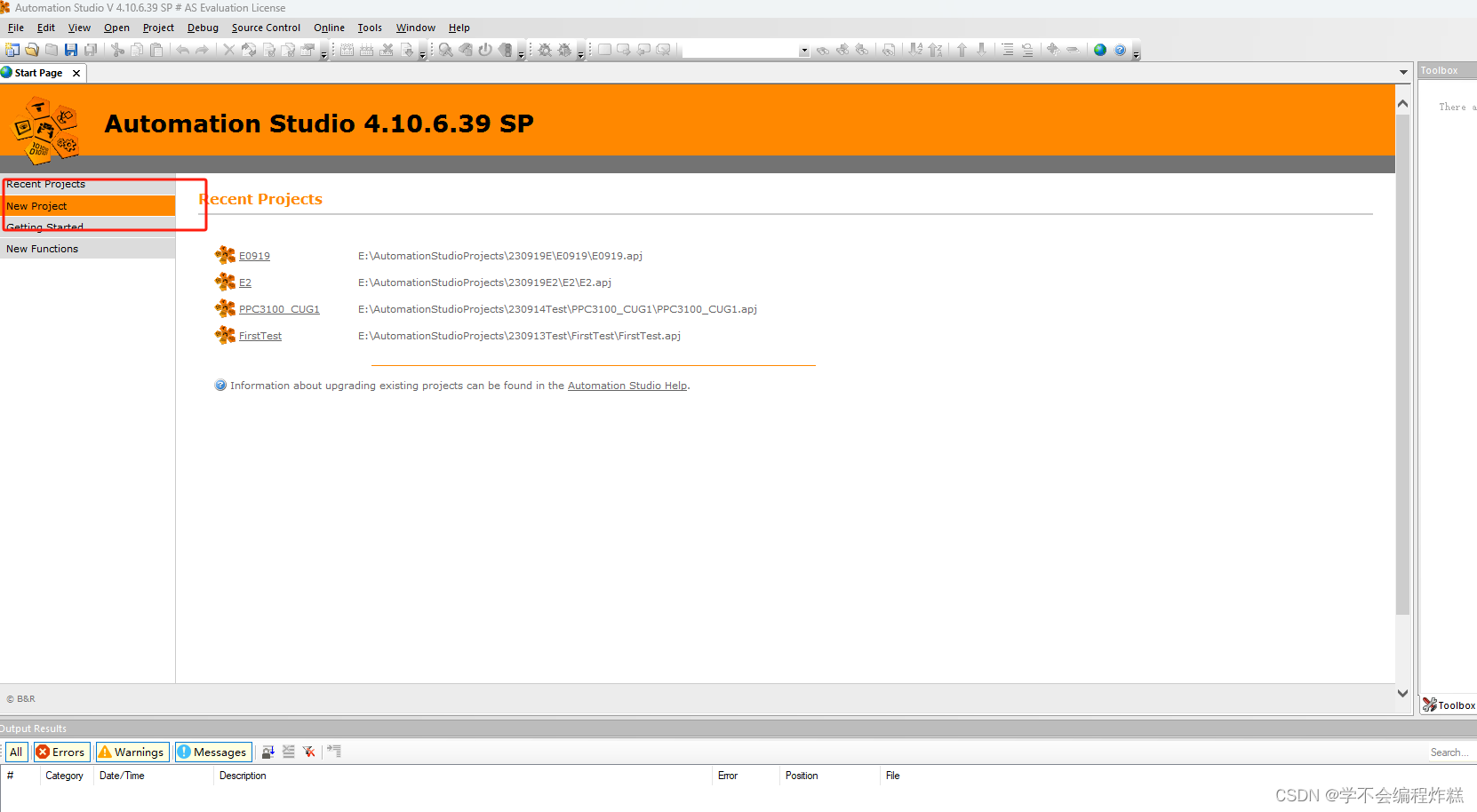

选择NewProject

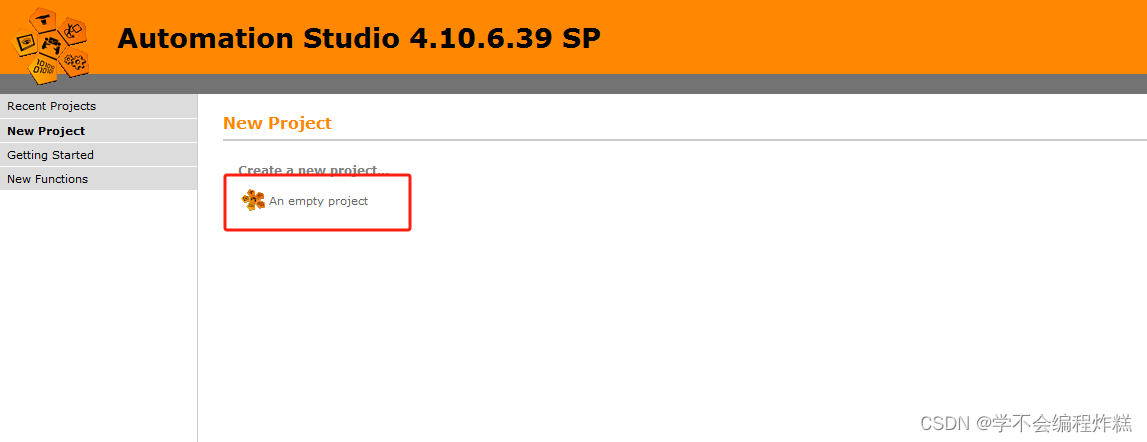

再点击an empty project

选择一个无汉族和特殊符号路径为工程命名（命名规则：只能包含字母、数字和下划线；只能字母或者下划线开头，这里数字开头是错误的（会引发Matlab对于ASconfig的搜索问题），注意修正），然后点击Next

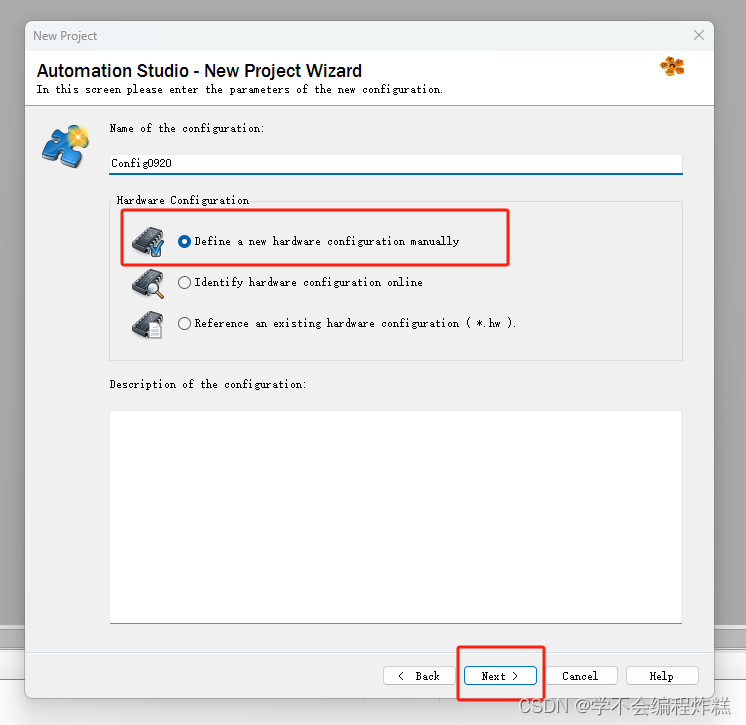

选择第一个自定义组态选项（可以自己修改配置名称），然后next

3.自定义配置CPU

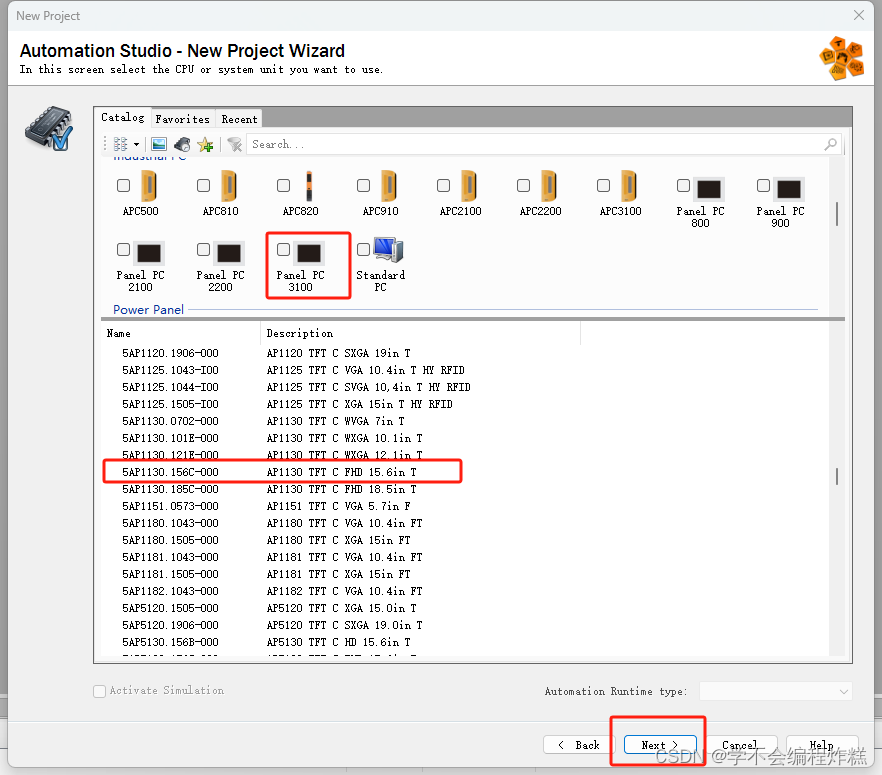

勾选panel PC3100 后，找到5AP1130.156C-000型号CPU（选择依据为触控屏背面下方条形码），然后next

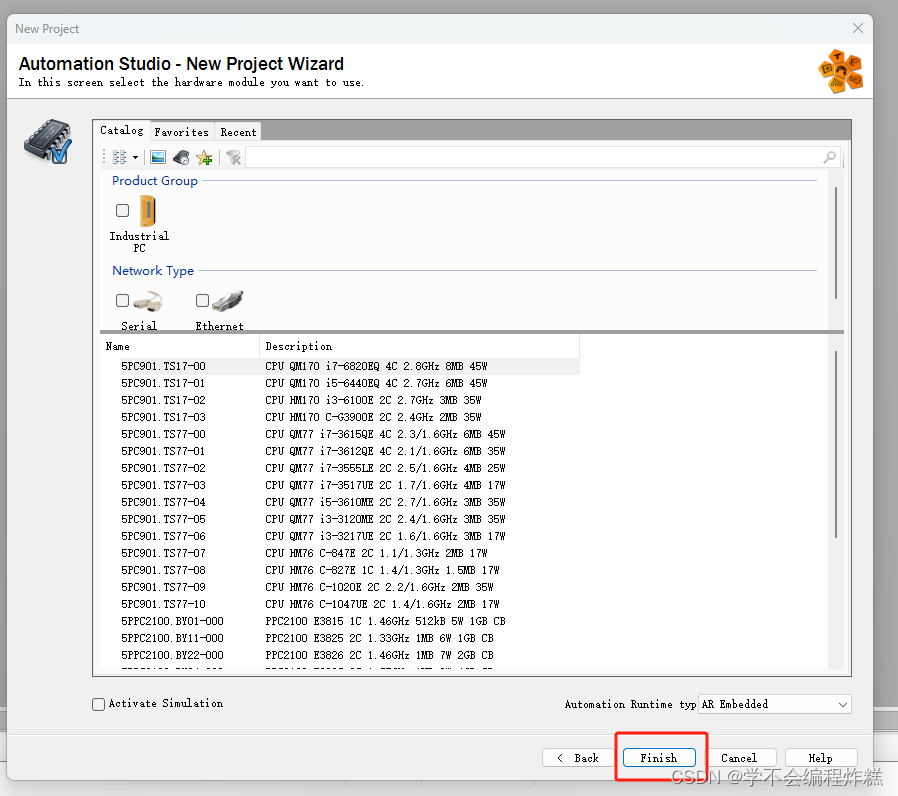

直接finish即可（或者在这里找到5PPC3100 KBU1-000型号选择后再finish）

4.配置其他模块组态

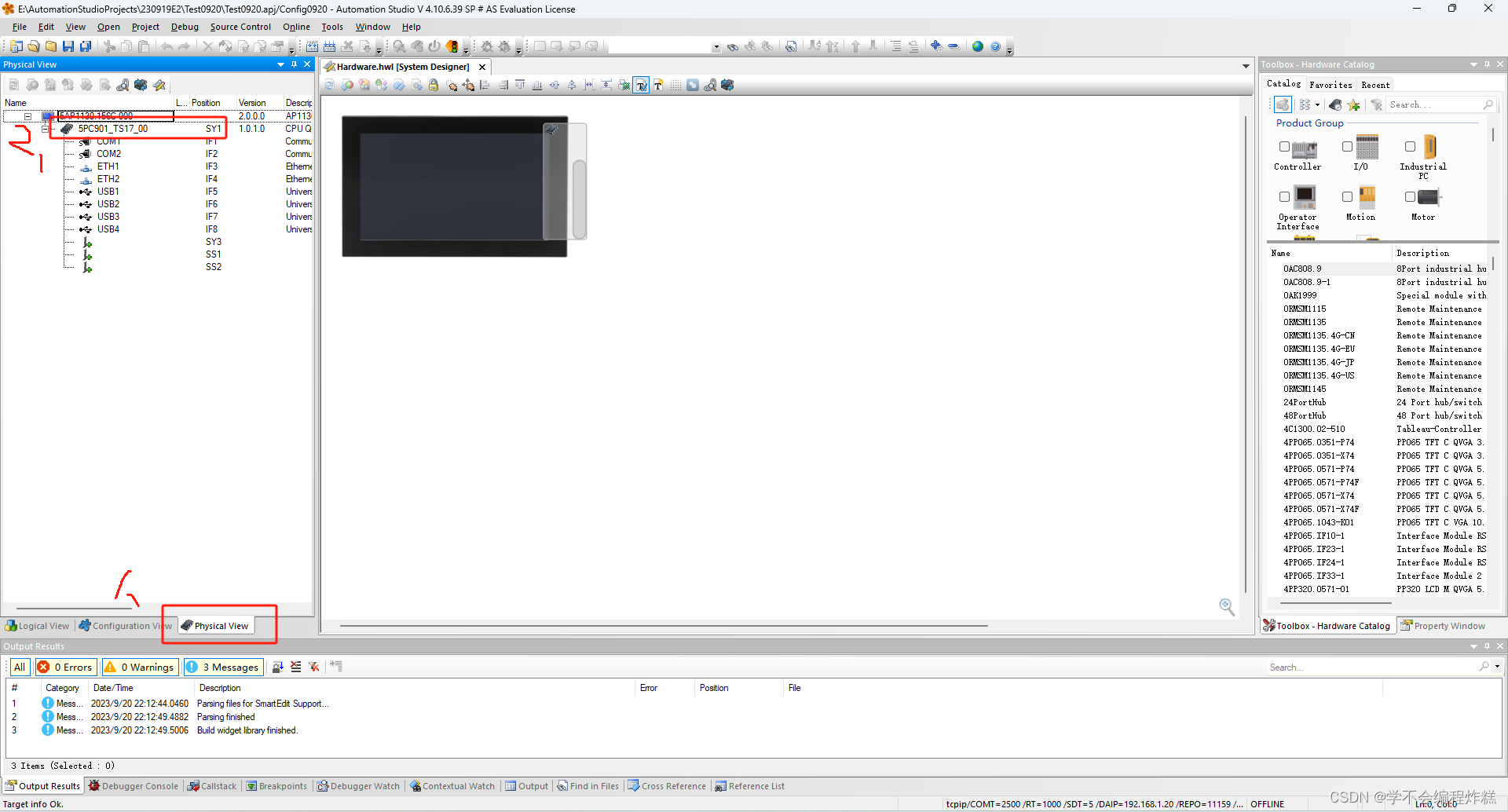

先点击窗口左侧小窗口下方物理视图窗口按钮

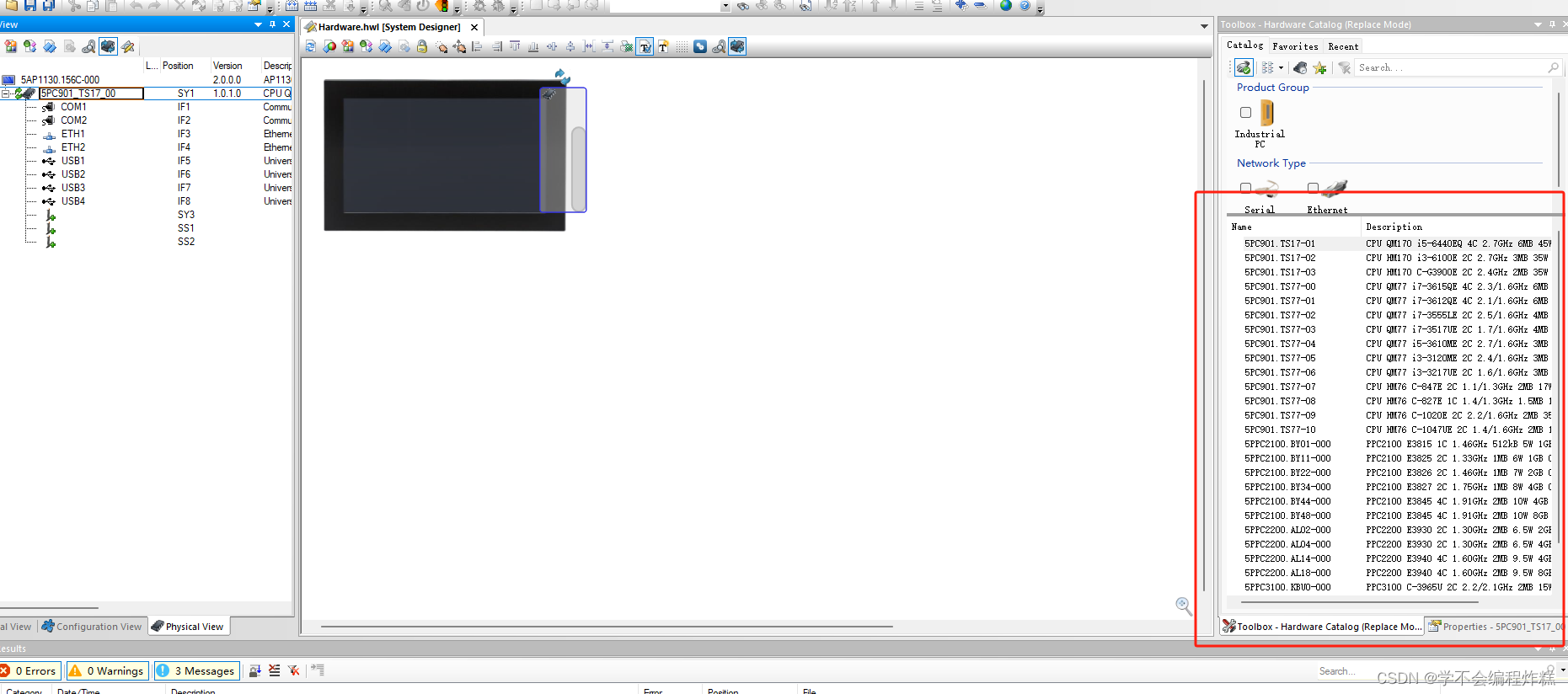

然后选择这个5PC901芯片，点击右键选择Replace Hardware这个选项，即可在右侧toolbox窗口看到很多硬件选项

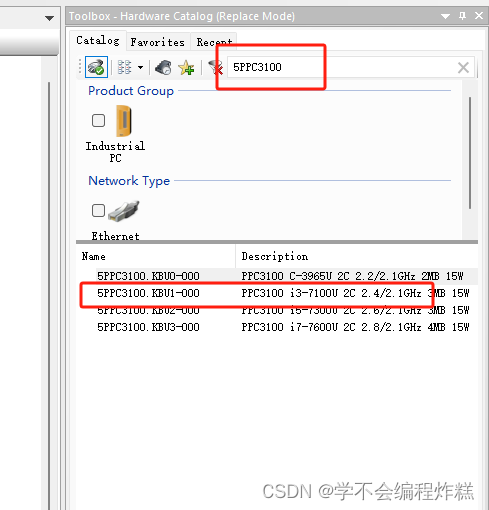

搜索5PPC3100，选择对应的KBU1-000型号（选择依据为触控屏后方PLC上左侧贴的大片条形码）

然后根据实验室黄色网线相连的贝加莱模块选择对应硬件组态：
示例：
比如PLK网口直连了X20 BC 1083模块。

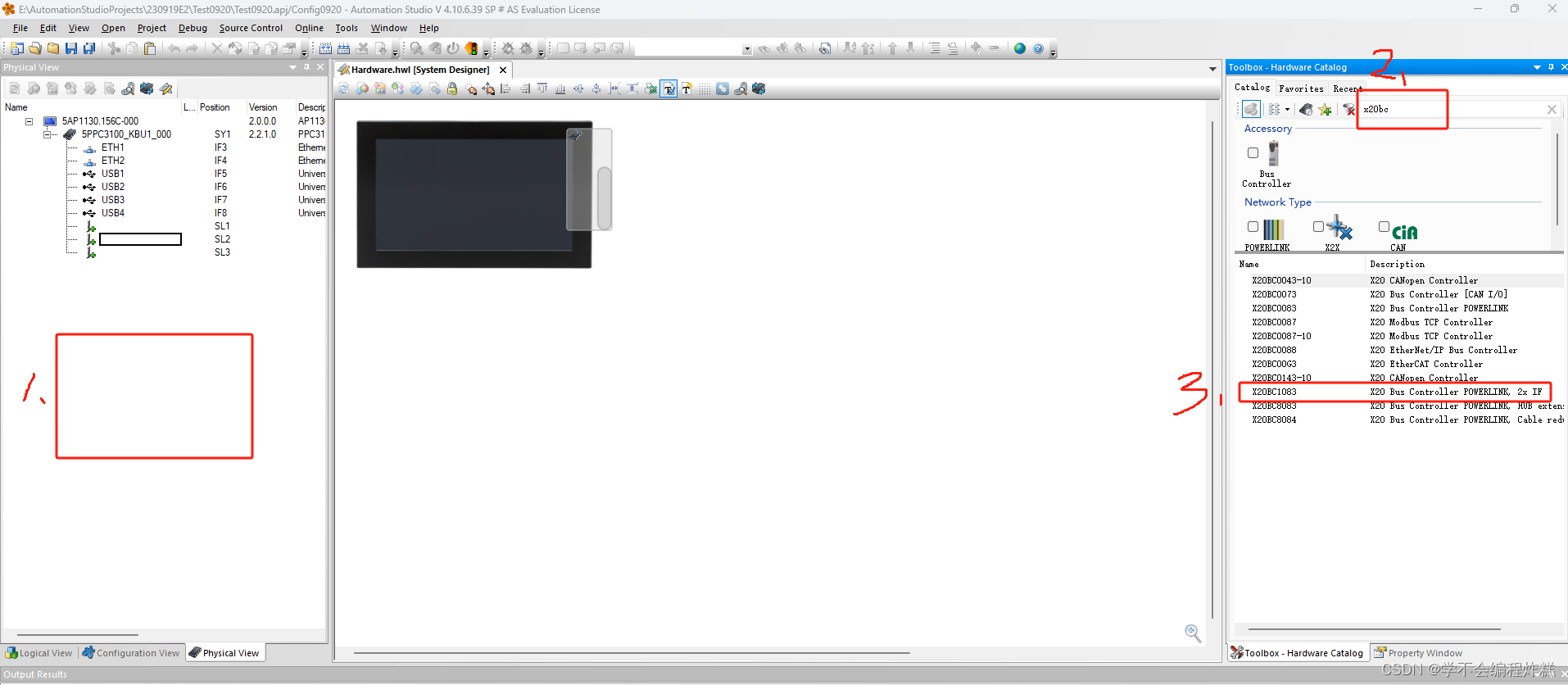

先点击左侧物理视图中空白区域，即可弹出右侧toolbox，然后搜索x20bc即可找到对应模块。

再拖拽到左侧合适位置：

这时候发现X20BC1083无法和5PPC3100关联，但是没关系，其他的硬件也先这样拖过来，后面还可以调整Position，因为我们先要设置一下ETH口属性才能继续。

其他模块的配置和拖拽工作就作为作业，自行实践（设置完ETH口属性后可置于SL2槽位）。

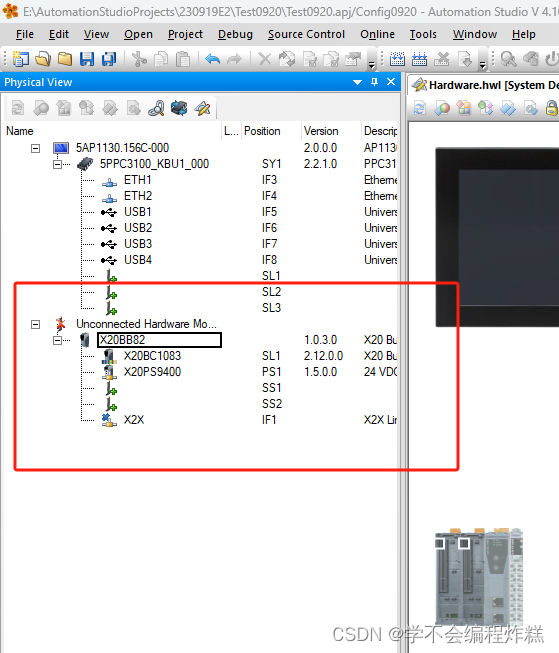

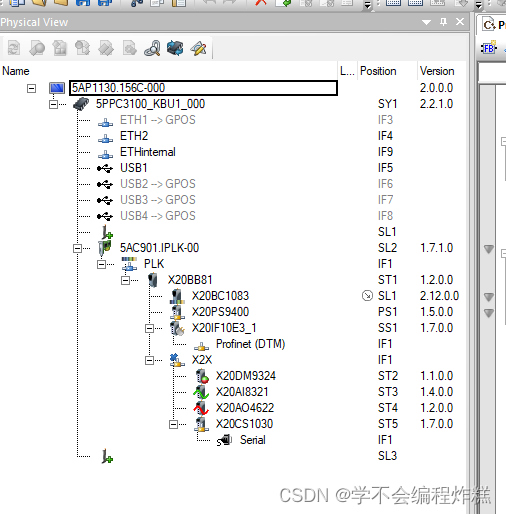

将X20BB82修改为X20BB81机架后组态就完全正确，最后结果应如下图所示（先忽视ETH/USB变灰，后续会设置）：

5.设置ETH口属性

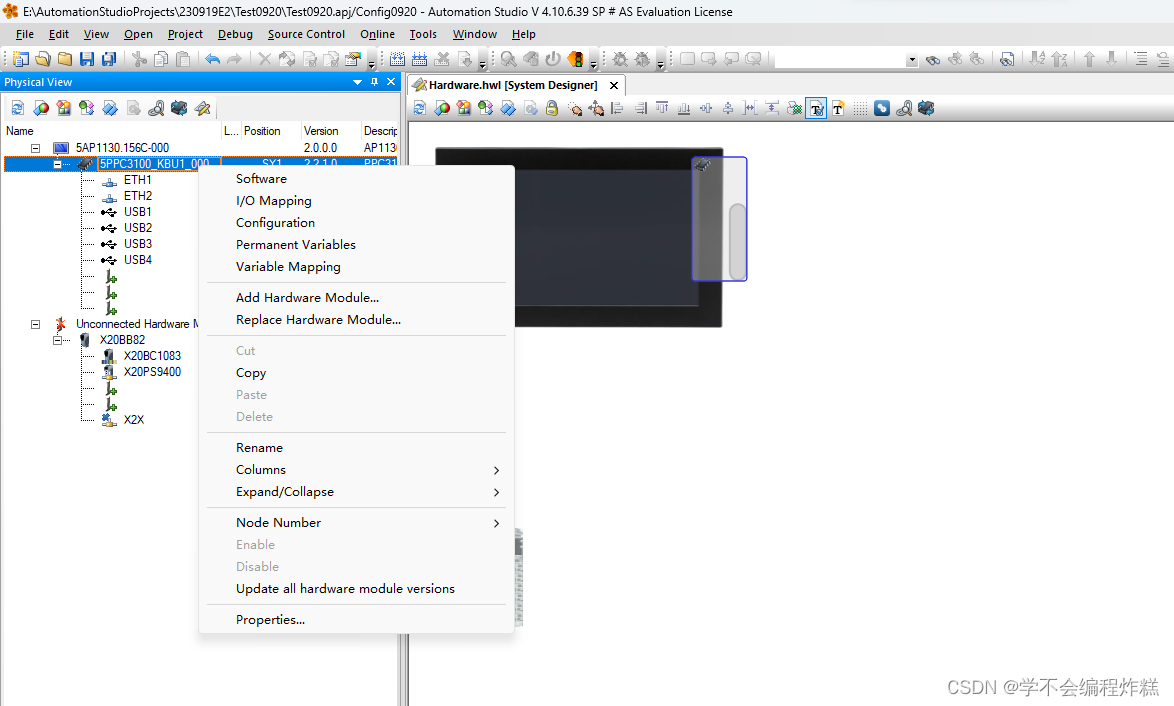

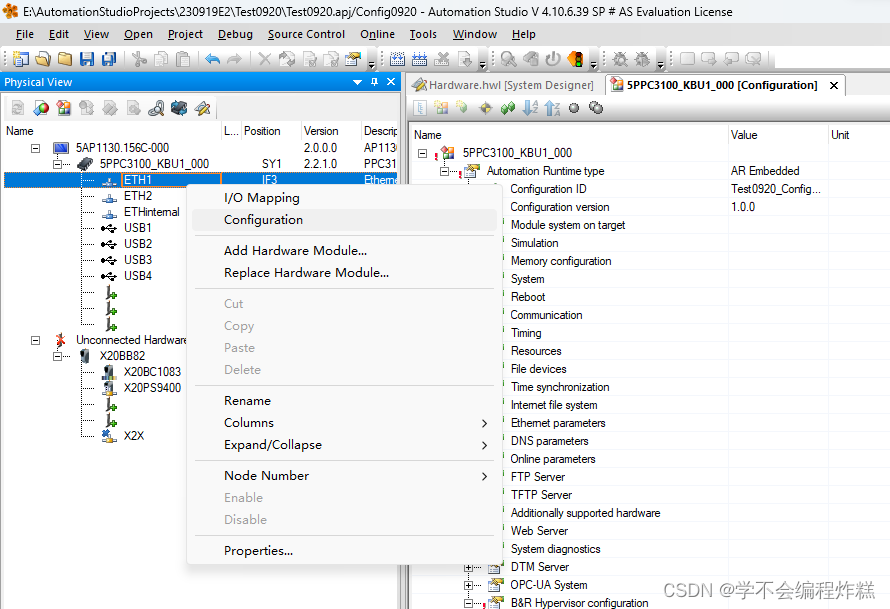

点击这个5PPC3100，然后右键选择Configuration

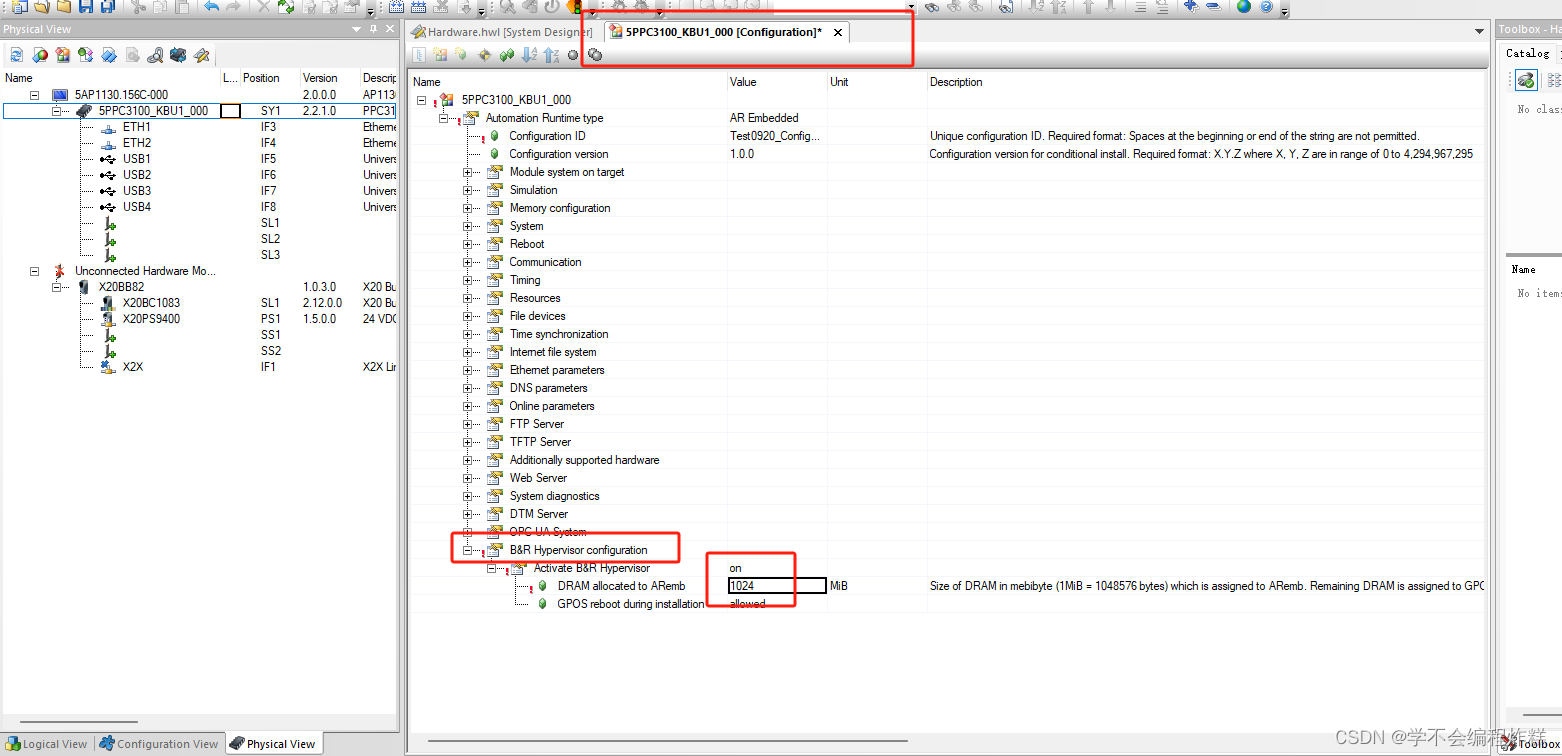

然后会弹出如下框，选择最下面的B&R Hypervisor，修改为on，大小分配到1024MB。

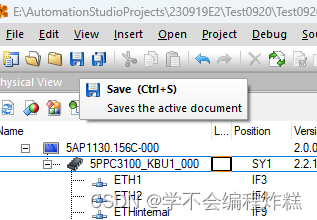

再点击左上角保存，可以发现多了一个ETHinternal

再选择下方ETH1口，右键Configuration

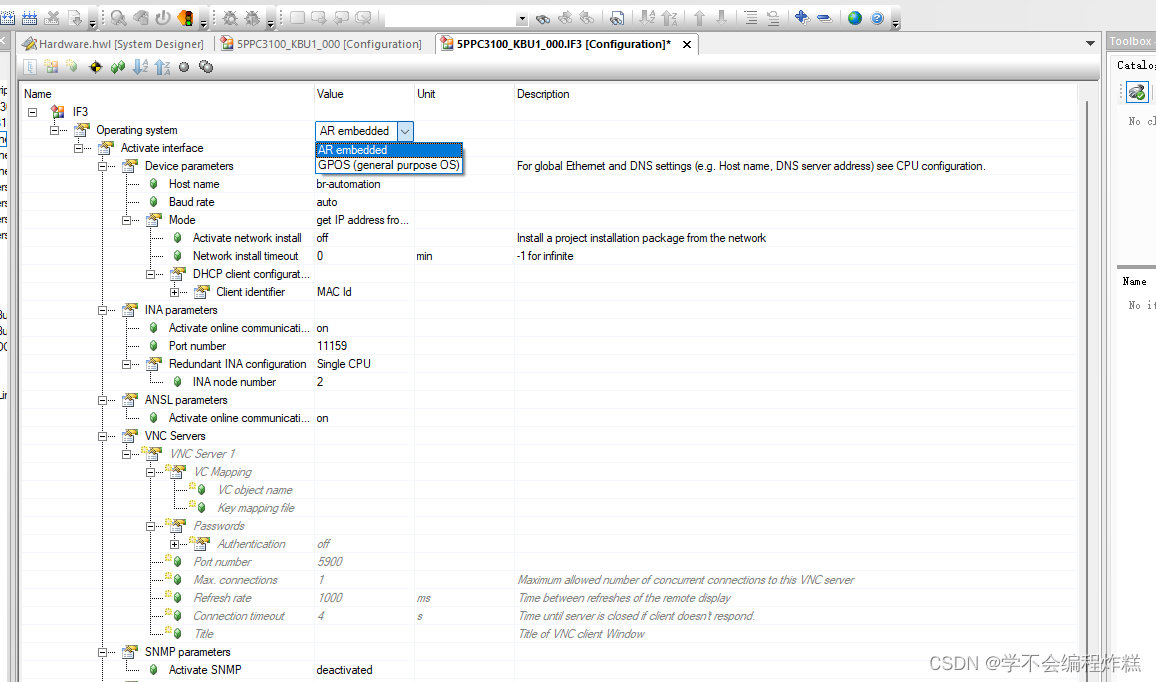

看到如下弹窗，并将Operating system修改为GPOS模式；

同理将USB1/USB2/USB3口也修改为GPOS模式，然后save all。

而对于ETH2口，需要按如下修改，首先也是选择ETH2，点击Configuration，如下弹窗：

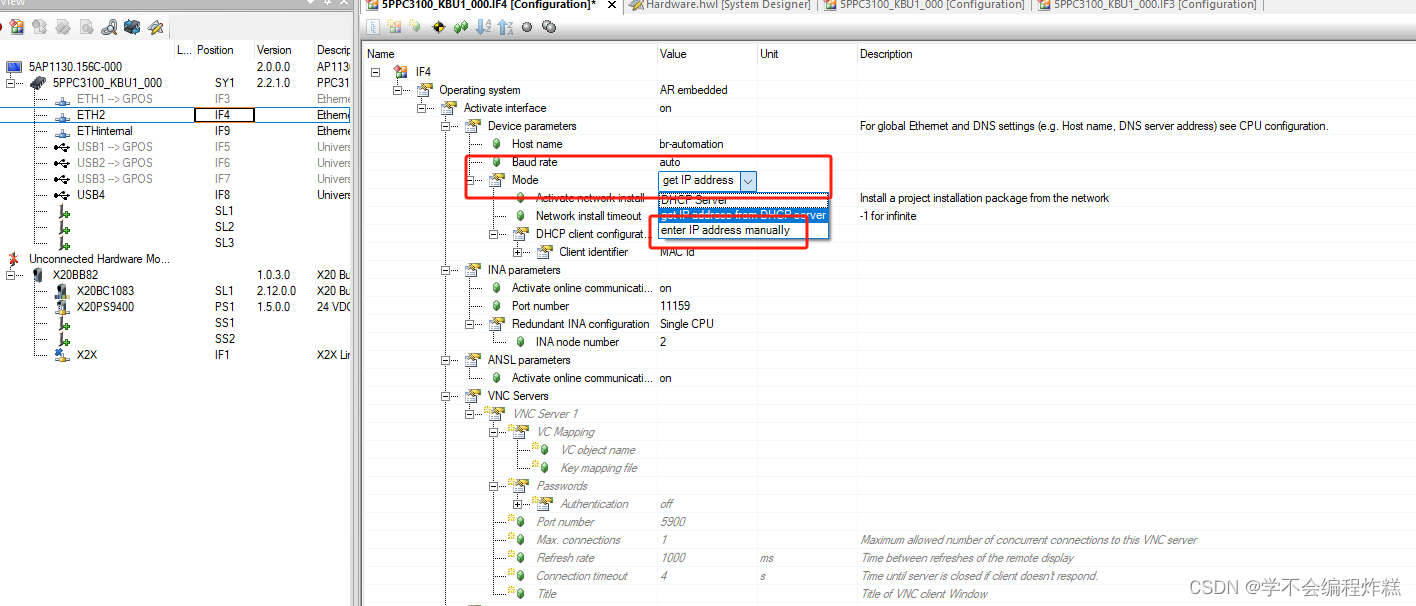

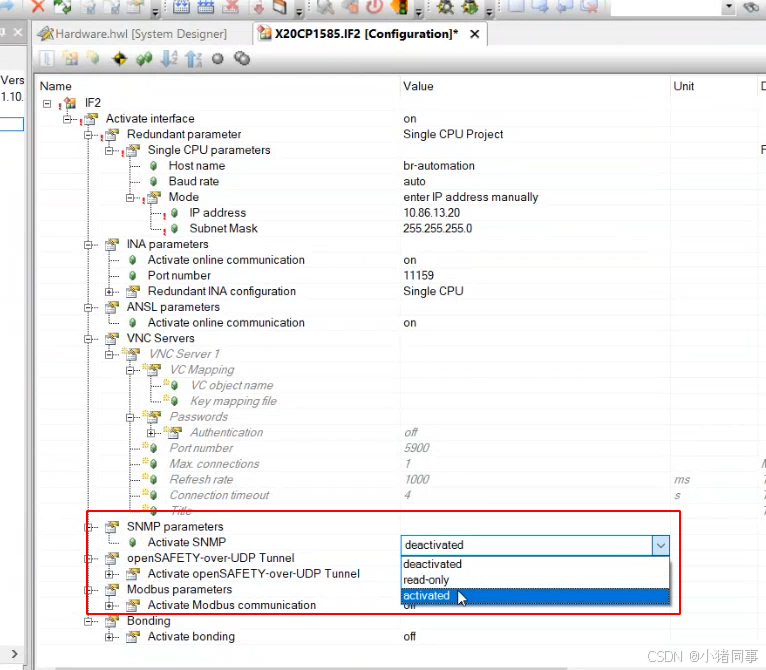

选择Mode里手动配置Ip，按回车或者点其他位置确定。

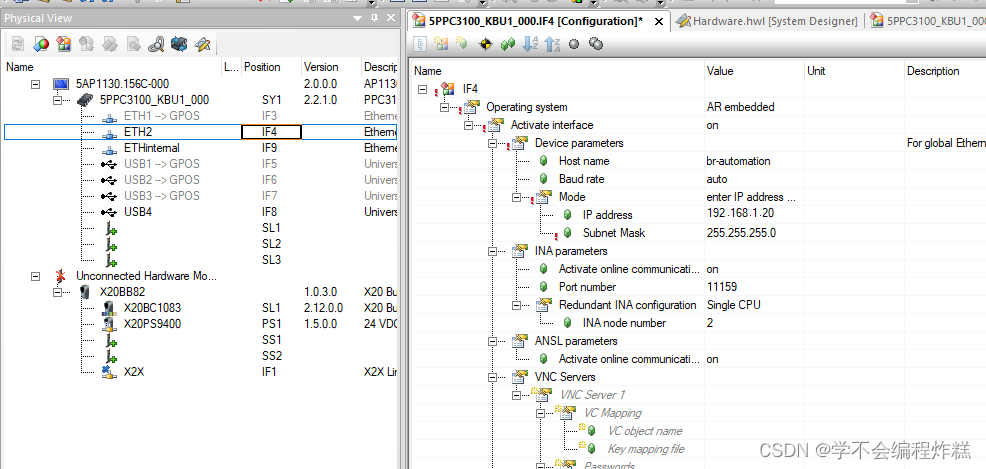

然后输入子网掩码255.255.255.0和IP地址（注意！！！！IP地址是PLCIP地址，这里相当于配置PLCIP地址，如果连接到PLC以后下载程序下载到PLC后，PLCIP地址会被修改为该IP地址！，为了确保PLCIP地址一定，请务必确认你连接的PLCIP是多少，并保持不变。）

再保存。

另外，为了保证和实验室PLC实际硬件一直，并且统一。
选择如下：

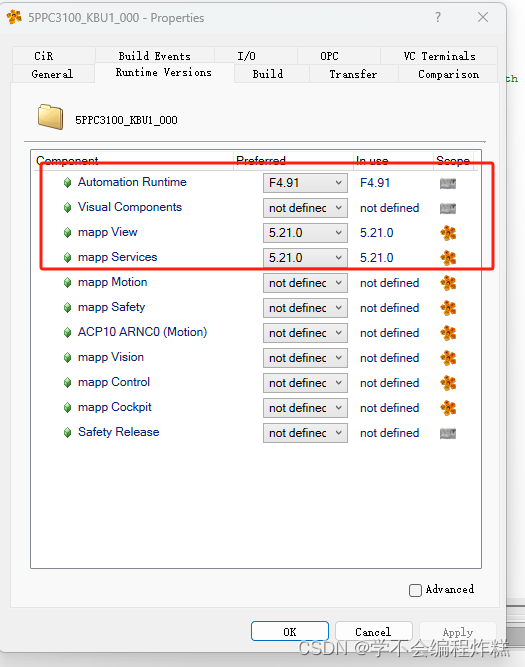

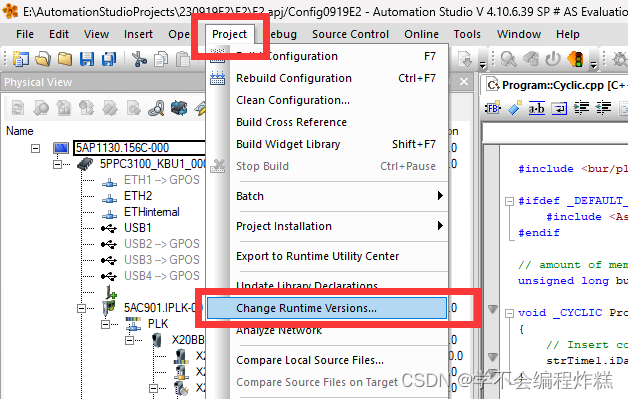

然后将修改如下：保证版本统一

6.本地计算机连接到PLC

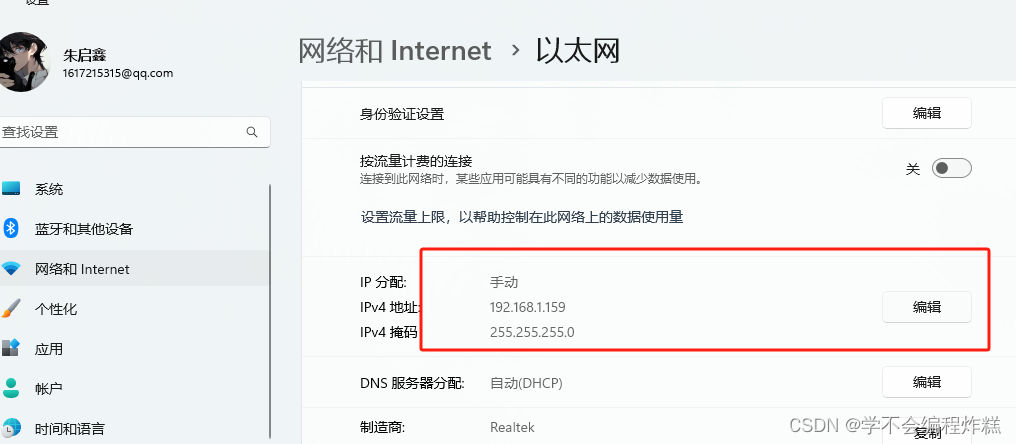

将本机IP网段改为和目标PLC一致（比如PLC网段是192.168.1.20，你本地网络适配器设置网段为192.168.1.XXX）

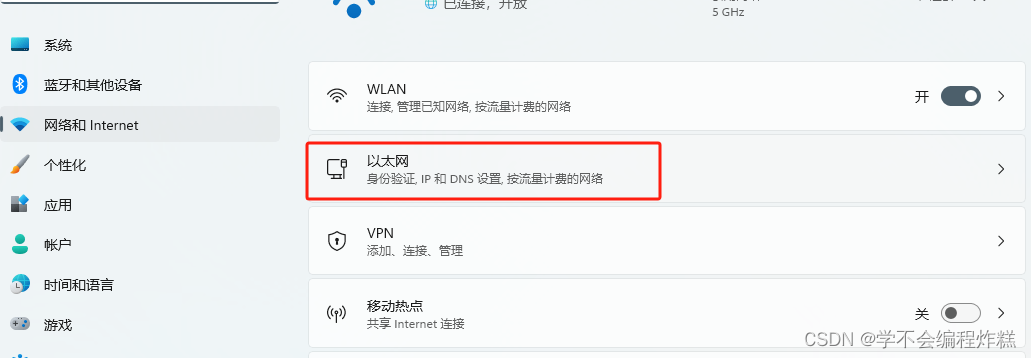

右键点击电脑网络设置这里，就是wifi图标右键。

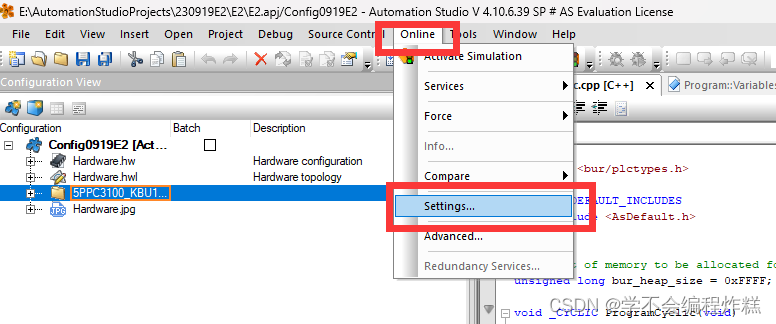

然后在贝加莱菜单选择online、setting

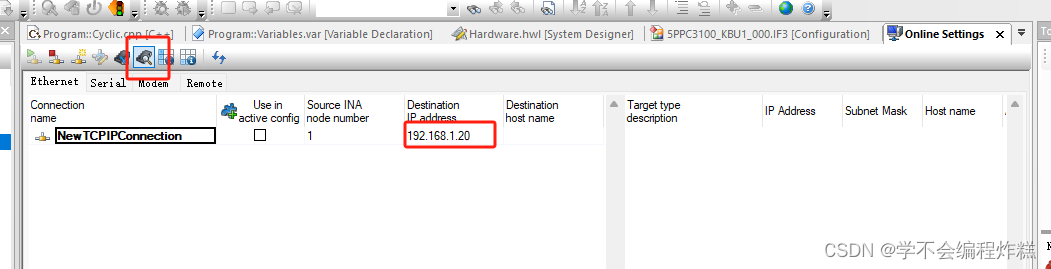

再输入目标IP地址（PLC的地址），然后点击这个放大镜图标
