        显然，绝大多数时候，我们并非都是在联机环境上进行编程。所以，有效的掌握仿真技能格外重要。接下来将从组态开始到编程实现来简要的了解仿真的一系列操作，有助于读者更好的了解和使用贝加莱AS仿真功能。

---

表1.文章修改记录表

时间	内容
2023.10.14	初次撰写仿真基础功能
2023.10.15	1.修改了ST语言代码部分的错误：IF iNum=100 THEN 而不是 IF iNum :=100 THEN 2.加入了连接仿真器的步骤； 3.修改部分错别字
2023.11.16	1.强调了创建工程时路径的规范性，避免汉字，避免数字开头 2.加入了系列文章目录，方便跳转

一、组态

组态就是在软件上描述硬件配置的信息。硬件配置和计算机配置一样，一般包括CPU处理器，显示屏以及其他从站模块等。

在【贝加莱PLC基础教学】2.AutiomationStudio软件组态-CSDN博客 文章内容中描述了AS软件如何进行硬件组态的方法，这里再简要的提及一下：

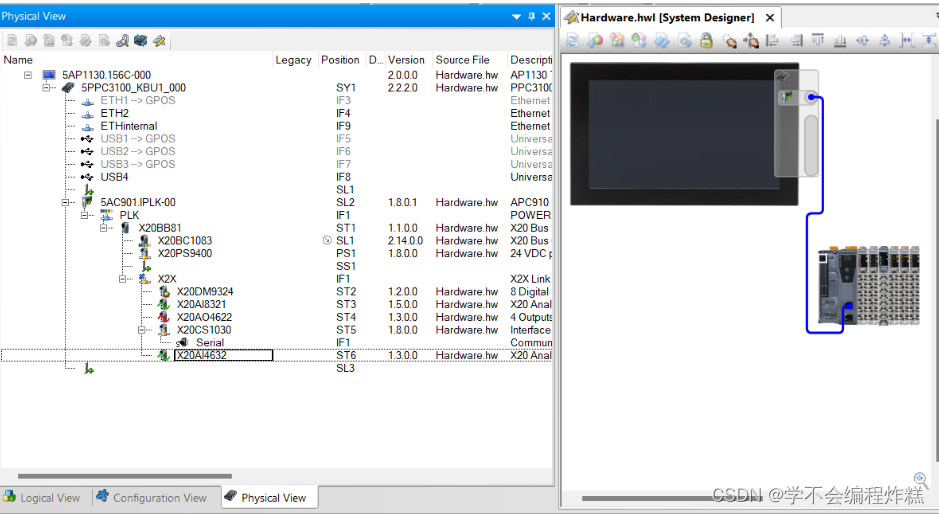

以仿真而言，并不需要多么完备的组态，但是如果是需要和实机通讯一定要选择正确且完备的组态！以某大学自动化学院实验室为例，实机组态如下：

​

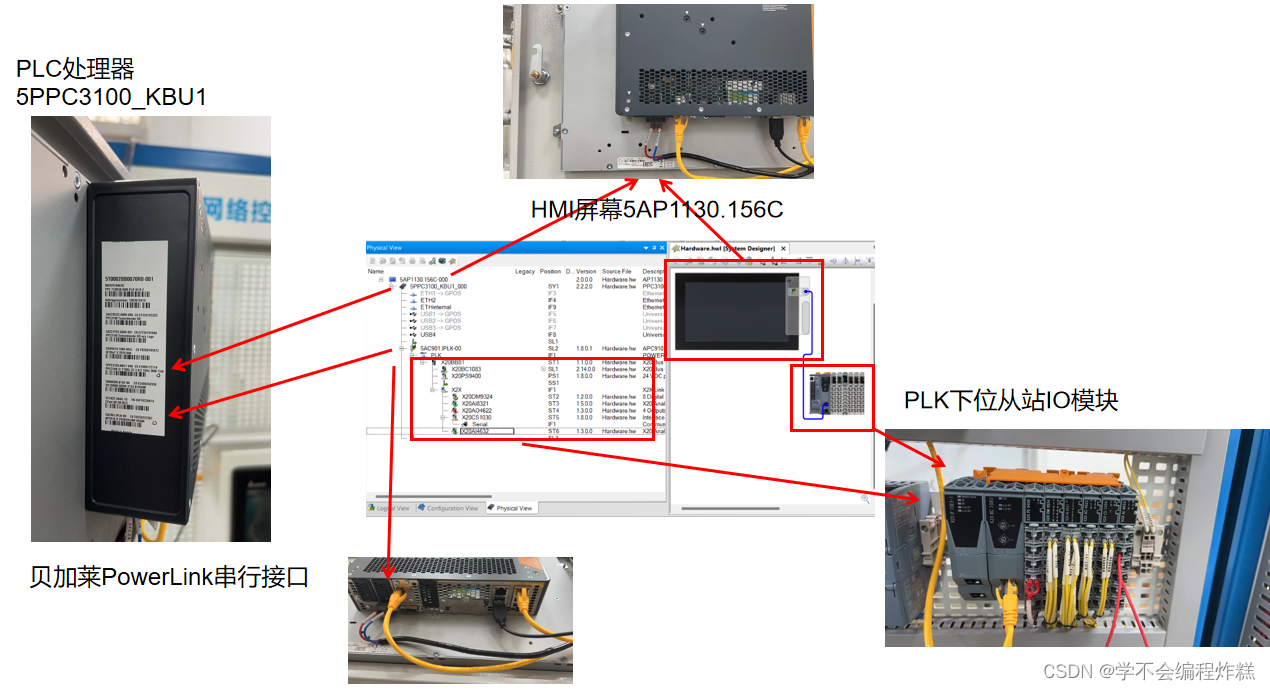

其中对应的各实体设备如下：

​

在本次仿真实验中，可以使用该硬件组态，一劳永逸；也可以选择先创建一个屏和一个CPU简单练习。本次先简单练习一下。

1.1 简单组态练习

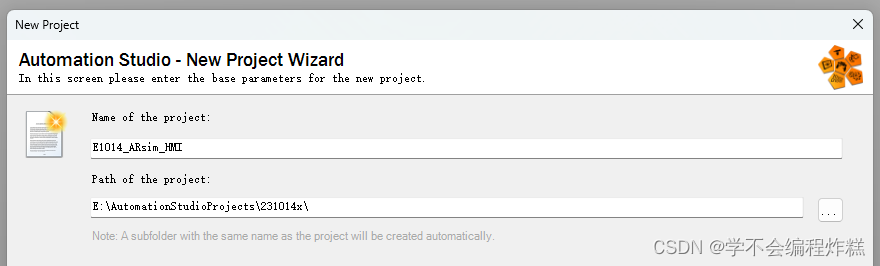

首先第一步，如果没有新建工程就新建工程，如下。如果有工程比如已经按【贝加莱PLC基础教学】2章节中完成了组态配置的可以使用对应工程，即可跳过简单组态练习。（避免路径中出现数字开头的不规范命名，应采用字母或者下划线开头的正确路径）

​

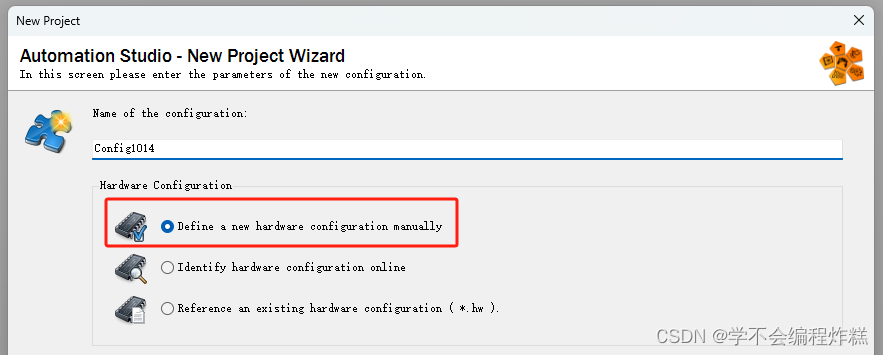

第二步，选择Define a new hardware configuration manually，手动定义配置；或者选择导入一个存在的配置（在其他Project工程中选择hw文件即可，实验室实体设备上做不同项目使用较多）。

​

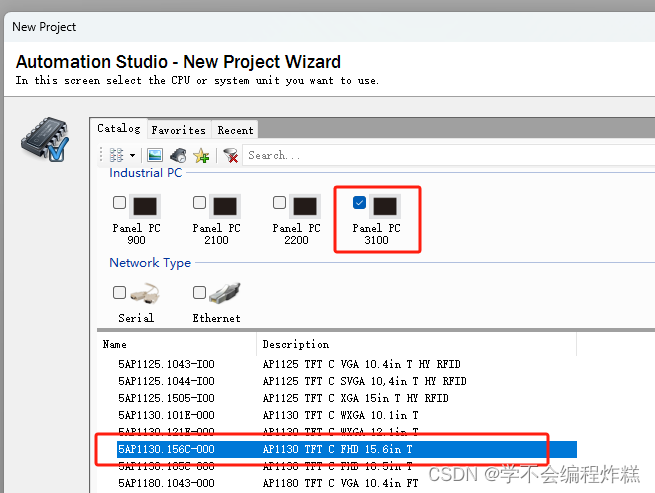

第三步，找到5AP1130.156C这个型号的屏，可通过Panel PC3100标签过滤。

​

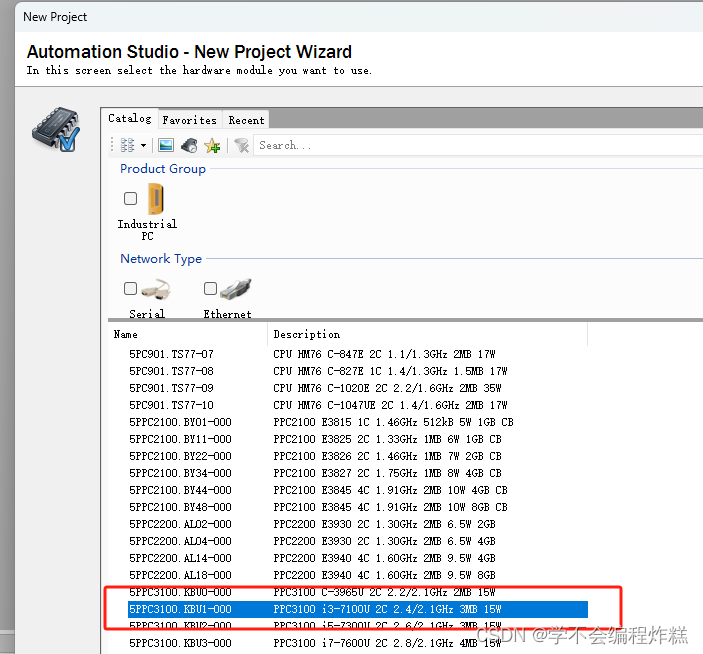

第四步，找到5PPC3100.KBU1型号的CPU处理器。再点击Finish即可。

​

对于仿真而言，以上内容已经完全足够。甚至可以选择任意处理器等，本次仿真练习很简单，基本不需要硬件约束，意思就是选啥都可以。

二、编程

编程教学一些比较简单的内容，主要是学习基础方法。

2.1 选择编程块

不同编程块最本质的区别在于语言和语法的不同。其次是Init

第一步，选择左侧LogicalView视图，点击上面空白处。

​

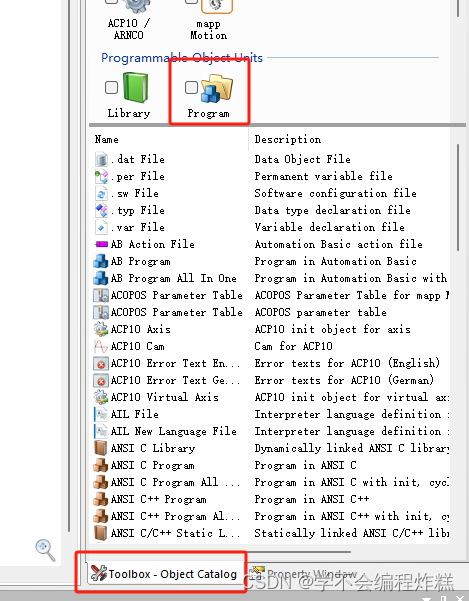

第二步，在右侧Toolbox中找到Program。

​

第三步，选择其中某个Program，双击或者向左拖动到LogicalView视图中。普通Program和All In One Program的区别在于主要函数（Init函数、Cyclic函数以及exit函数）是否在同一个文件中，这里推荐使用普通Program，因为函数以文件形式分开，有利于代码复杂时浏览。这里将以C++Program为例，也会使用贝加莱PLC主推的ST语言进行举例。

​

2.2 添加局部变量

局部变量即只能在该Program中使用的变量，在该Program变量表中定义的变量无法在其他Program中使用。

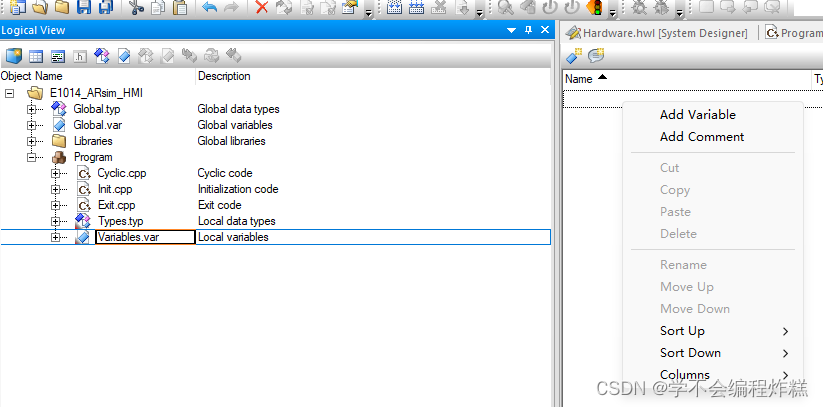

第一步，选中变量表Variables.var在右侧弹出的窗口中右键选择添加变量Add Variable。

​

第二步，我们在此处添加局部变量 iNum、bLight 如下（其中Constant为常量勾选；Retain为掉电保持，即PLC断电再上电后变量将继续当前值，并非从初始值重新开始；Value为默认值设置）定义变量后一定记得全部保存！随手保存是一个好习惯！很多设置都需要保存或者保存后关闭重开窗口刷新才能生效：

​

第三步，我们可以尝试定义一下全局变量，在Logical View的Global.var中定义一个无符号整型giCount。

​

2.3添加库和使用库函数

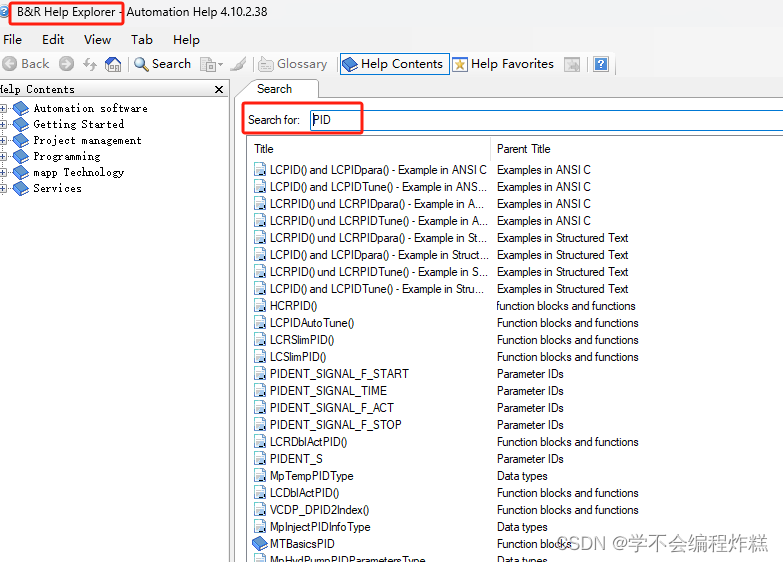

使用库函数可以简化很多的底层代码编写，其中有的库函数比较复杂需要利用Help文档来学习。先介绍Help文档的使用方法：主流的一种是在最上方菜单栏中选择Help和Search，然后搜索关键词即可。或者是鼠标悬停在不懂的地方然后按F1也可以快速跳转到Help：

​

再介绍如何添加库和如何使用库函数。

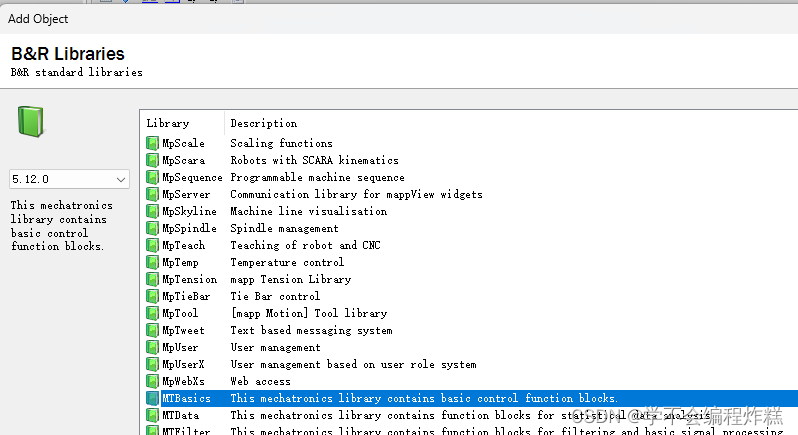

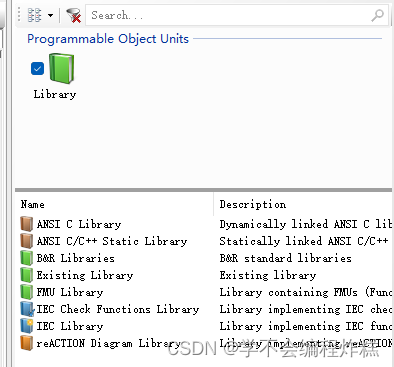

第一步，在logicalView中点击空白或者Libraries。然后选择B&R Libraries，从中找到MTBasic库，其中内置PID函数，对控制工程十分重要。

​

​

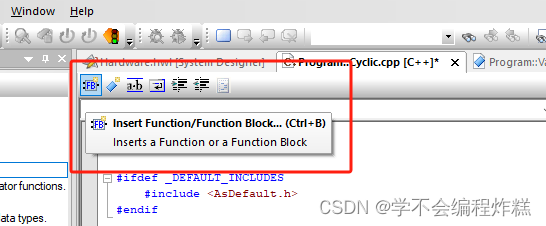

第二步，添加库以后我们可以利用库函数完成功能编写。比如在Program的cyclic.cpp函数中我们可以点击编码窗口左上角FB来加入库函数：

​

2.4 基础编程

正常按C语言或者ST语言编程即可。如下展示一份Cyclic.cpp文件中相关代码，功能为按Program循环周期计数加一，到100时清零并计数。

void _CYCLIC ProgramCyclic(void)
{
	// Insert code here
	iNum = iNum + 1;
	if(100==iNum)
	{
		giCount += 1;
		iNum = 0;
	}

}

ST语言的编程如下所示：

PROGRAM _CYCLIC
	(* Insert code here *)
	iNum := iNum + 1;
	IF iNum=100 THEN
		iCount:=iCount+1;
		iNum:=0;
END_PROGRAM

三、仿真

简单介绍仿真和监视变量的功能以及操作，这是后续HMI练习与仿真的基础。

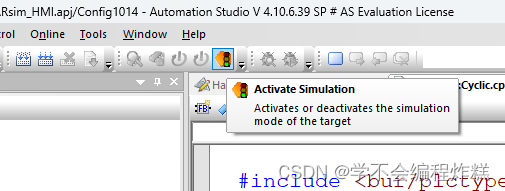

第一步，开启仿真ARsim。

​

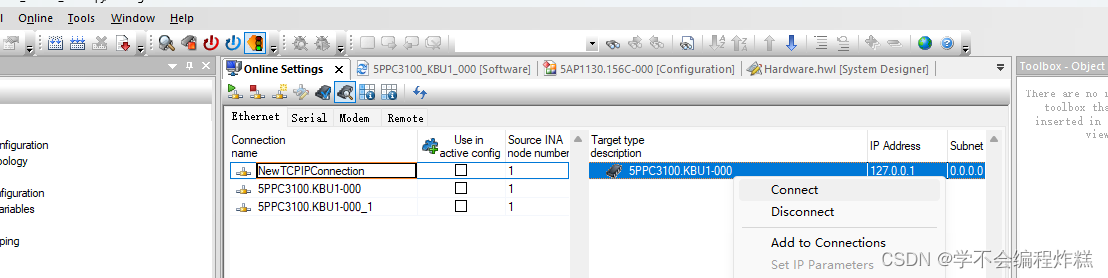

 第一点一步，（连接仿真器），点击上方菜单栏中的Online--Setting，然后点击类似放大镜找芯片一样的图标（就在OnlineSetting下方），然后选择这个127.0.0.1的仿真器右键Connect，这样连接以后才能检查仿真是否开启。

​

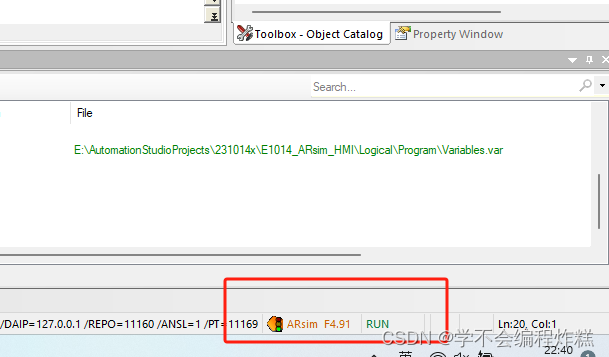

第二步，检查仿真是否开启，出仿真启动完成的标志为AS软件右下角的OFFLINE变为如下图所示的 ARsim RUN。

​

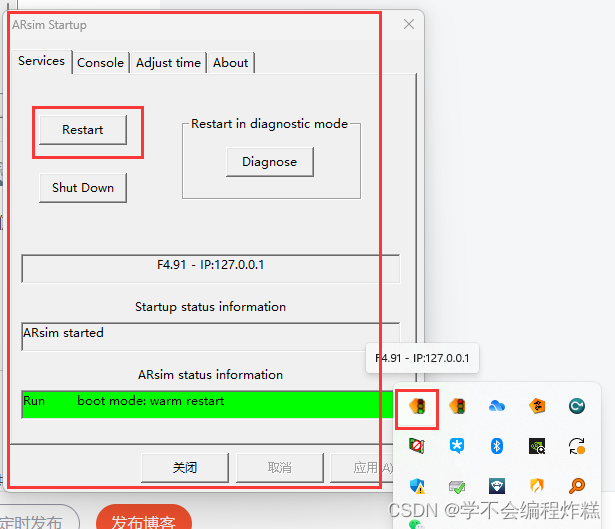

第三步，在电脑底端窗口栏右侧小图标处应出现相关的ARsim仿真图标，记得ARsim仿真需要每四小时重启一次，如果代码有问题导致仿真卡死也最好重启，然后检查代码。

​

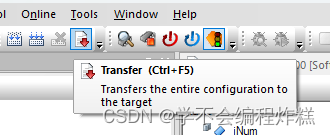

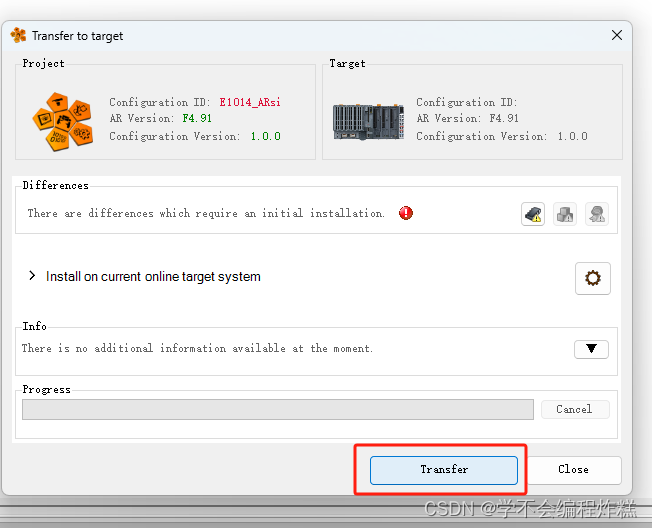

第四步，下载代码到仿真器中。选择Transfer按钮（在工具栏Tools下方）或者按Ctrl+F5，然后在弹出的页面中选择Transfer即可。

​

​

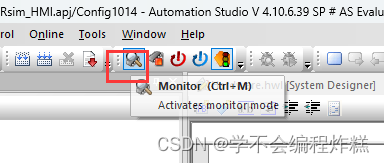

第五步，选择Monitor按钮进入监控模式，此时AS软件整体界面会变为深灰色。

​

第六步，监控变量，监控变量的方法有两种，第一种是在监控模式下鼠标悬停在变量上即可监控看到变量的值；第二种需要在LogicalView视图的Program上右键选择Open--Watch，然后将变量表中的变量拖入Watch窗口中。

​

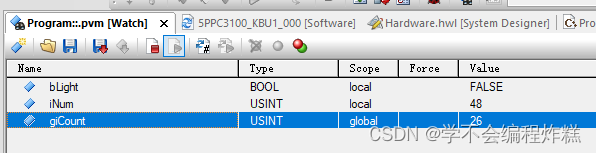

监控结果在Watch弹窗中如下所示：

​

---

总结

        本文仅仅简单介绍了AS软件基础编程和仿真的使用，AS软件中很多的按钮和窗口可以在学习的过程中自己去探索。

组态练习方面可以参考【贝加莱PLC基础教学】2.AutiomationStudio软件组态-CSDN博客 其中涉及到软件包升级的内容可以先无视，从仿真出发提高对软件的了解，本文相对来说较为简单适合入门。
