DB9连接器

目录

一、DB9公头与母头的区别

二、DB9的引脚定义

三、 DB9引脚号的识别方法

四、 焊线型和焊板型的区别

---

DB9连接器是一种常见的9针物理接口（公头或母头），其核心作用是提供机械结构和电气接触点。它本身并不限定具体的通信协议，而是作为一种通用接口载体，既可以承载RS232协议，也可以支持TTL电平信号。

一、DB9公头与母头的区别

1.1 公头（Male Connector）：针脚外露，通过金属引脚与母头插孔匹配。

1.2 母头（Female Connector）：接口为插孔，用于接收公头的针脚，内部为金属触点。

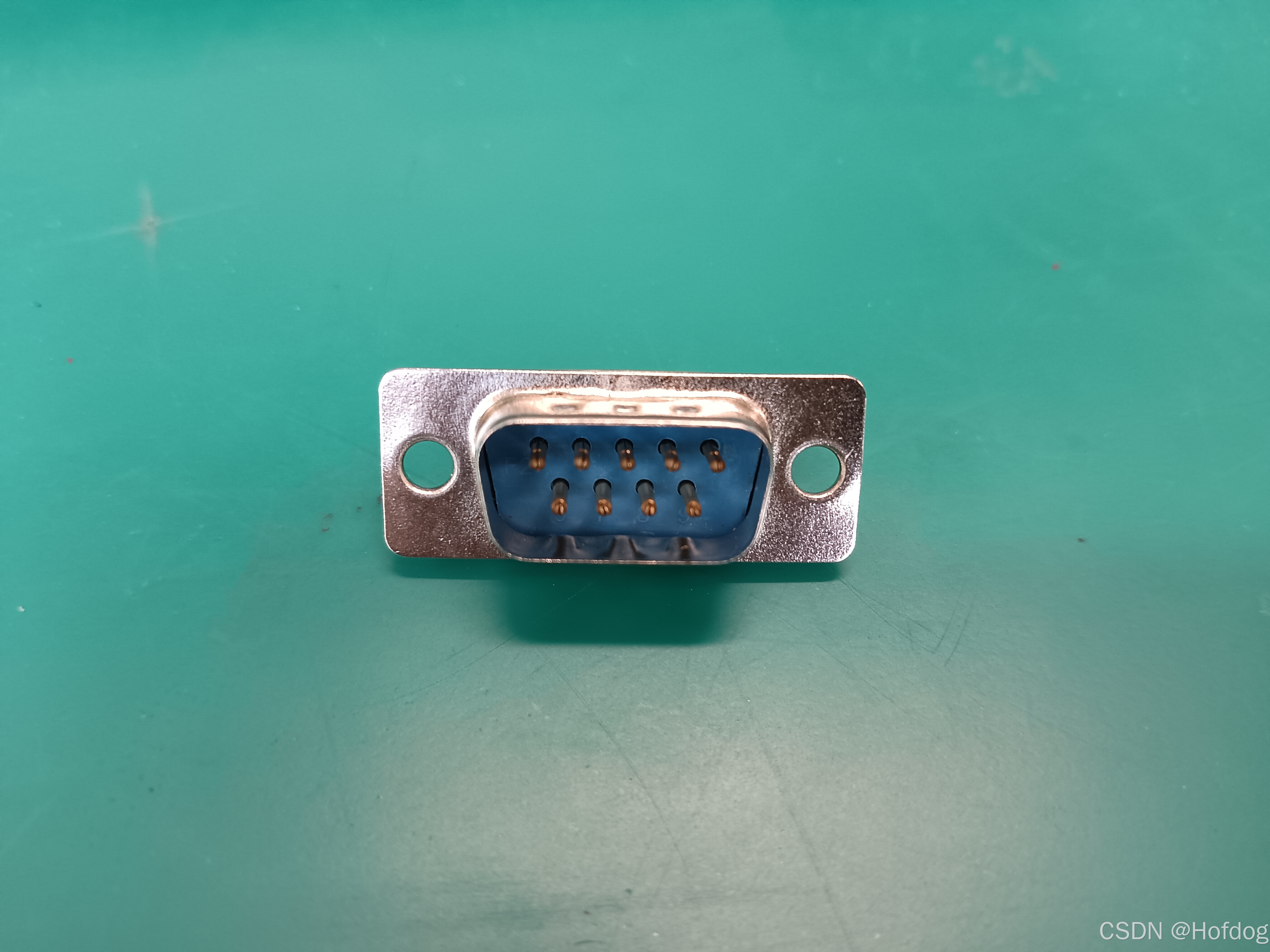

 DB9公头(Male)

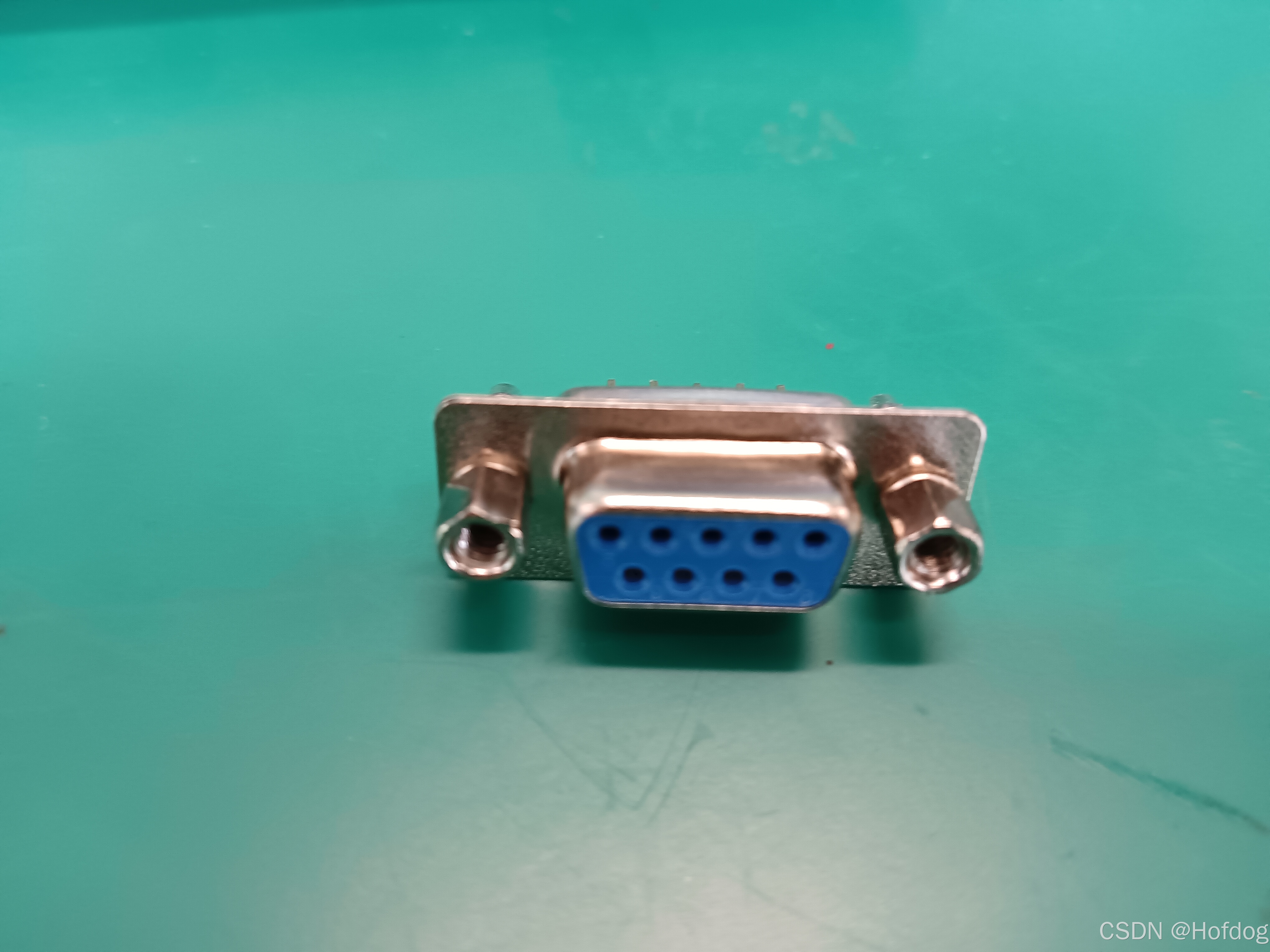

DB9母头 (Female)

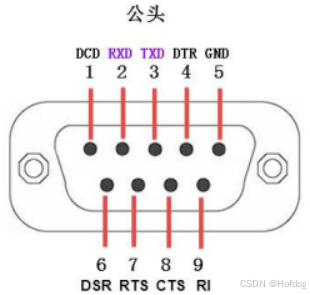

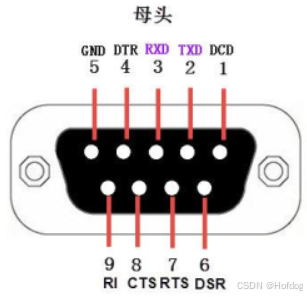

二、DB9的引脚定义

DB9存在公头和母头的区别，这导致引脚分配略有区别

下面的位号，均是指面对DB9时，即DB9需要焊接的引脚在后的情况

三、 DB9引脚号的识别方法

通常情况下，可以直接在连接器上面直接读出来，如下图所示。当不方便读取时，可以根据上面引脚示意图来判断，注意区分公头和母头。

四、 焊线型和焊板型的区别

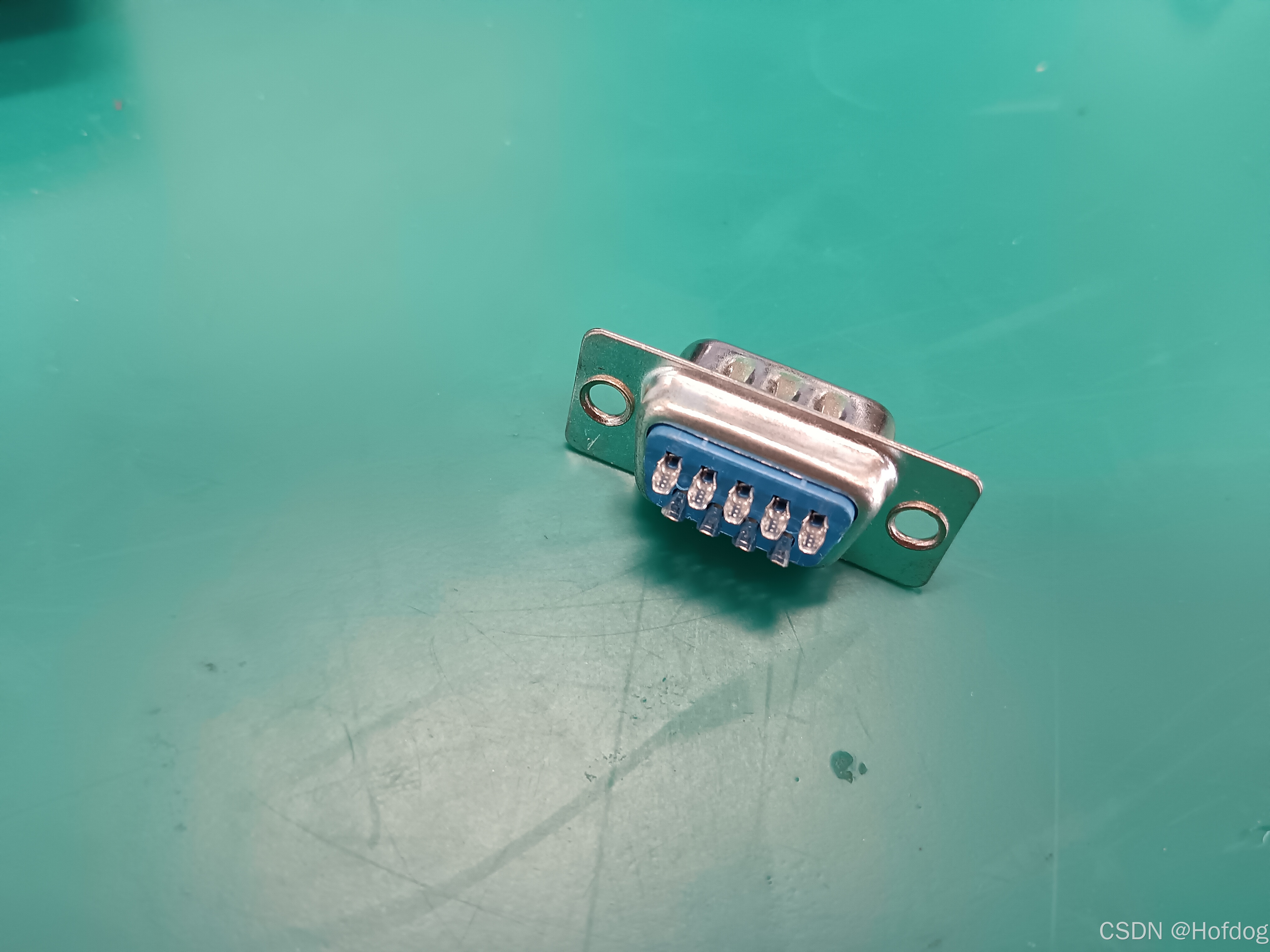

4.1 焊线型（Wire Termination）： 连接器端子末端设计为焊杯脚（杯状开口），便于直接焊接导线或线缆。通常需要手工或设备将线缆剥皮后插入焊杯，通过焊锡固定。

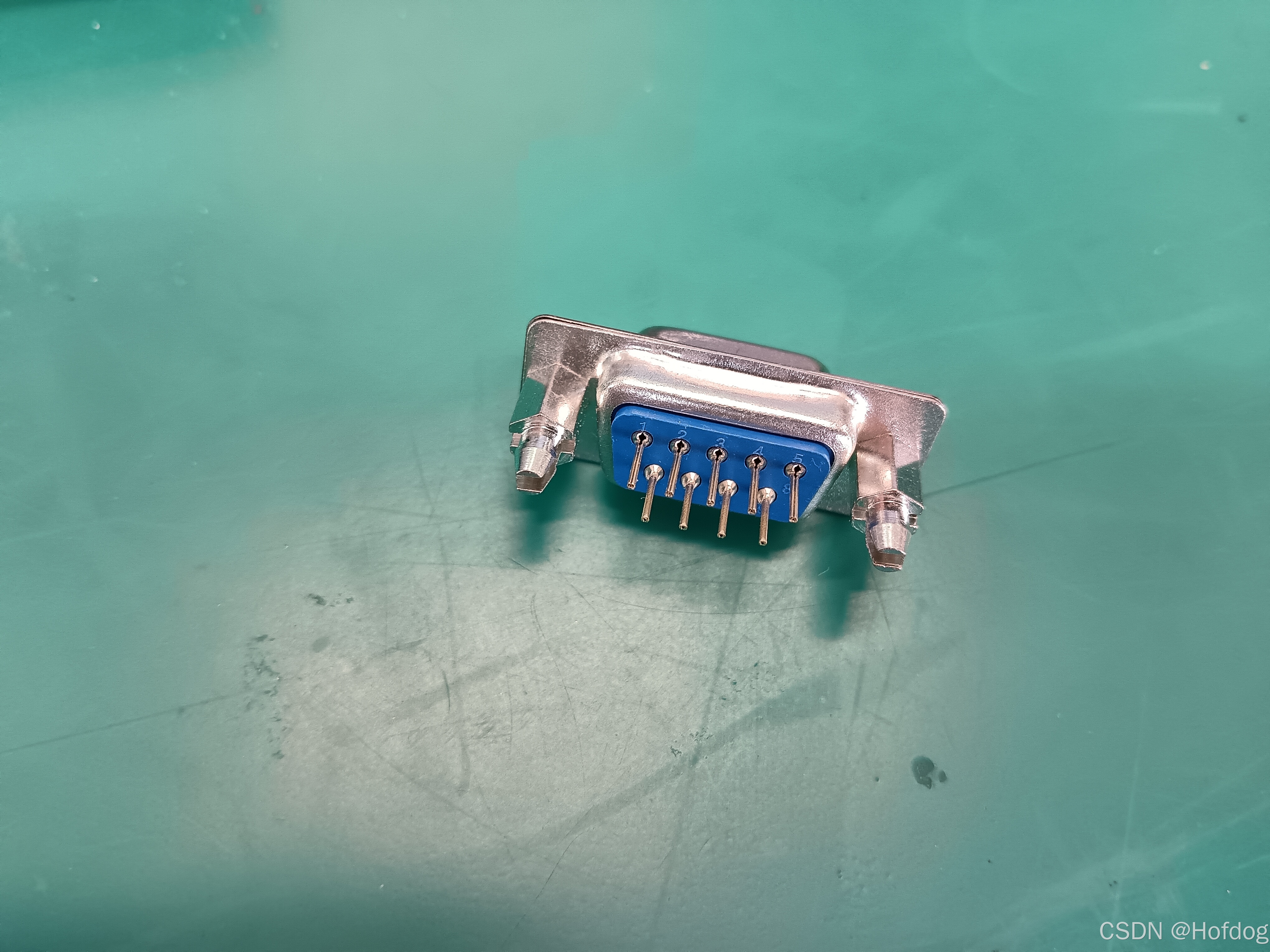

4.2 焊板型（Board Termination）： 连接器端子末端为圆柱脚或扁平引脚，可直接焊接在PCB（印制电路板）上，常用于板对板或面板固定安装。例如，DB9焊板型连接器通过180度直插焊板方式固定在电路板上。

焊板型

 焊线型
