在PCB中什么是单点接地

单点接地

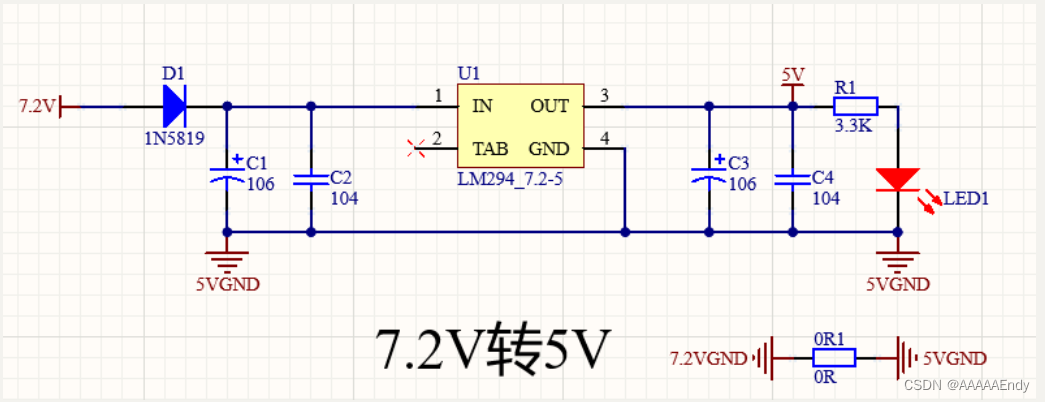

在原理图中可以看到7.2V转5V的降压电路中，可以看到其中转vcc的降压模块部分有个0R电阻，该电阻的作用为单点接地。但是总体来说对于电磁车这个模块的pcb可以不要有这么高的要求，就是说没有必要，但是说简单说明。（可以去了解单点接地，多点接地以及EMC的相关内容，我暂时还没有了解这么多，讲的可能没有这么清楚）。如果一个信号源多点接地就会导致信号到处走，单点接地可以避免这种情况。首先对于接地这一部分我们有三个事情需要明确：

（1）地线不是等位体，我们知道当电流流过一个电阻的时候会产生压降，实际上电流通过导体，地线也会，如果设计不当，地线的阻抗特别大的时候就会导致底线上面有电压。而地线又是一个电路中的公共地线，导致了地线上面的电流成分过多，电压杂乱，产生地线噪声电压。底线失去原来的作用。

（2）地线噪声对电路有很大的影响，理想设计pcb地线电压为零，但实际上他有，电路板就无了。

（3）地线电流选择电路很不确定，他就是选择阻抗小的电路去走，对于频率低的电路是没有影响，就是选择电阻小的那个走，但是对于频率大的电路呢，他就不知道怎么走了，就导致很多问题。

可以用来解决这种问题的方法：两个，一个减小地线阻抗，二就是增大地环路阻抗。

上面我就说了这个0R电阻的作用就是单点接地的作用，好，现在单点接地又是什么，字面意思，就是将所有的地线接到公共地线的同一点。（这里又有串联单点接地和并联单点接地具体自己看的）。具体在这个里面的作用没怎么弄清，感觉没什么必要，但是这个0R应该就是单点接地的作用，就是一种防电磁干扰的手段，因为有些mcu芯片之类的就会收到这种噪声的影响，就是要这么用，了解一下就行，是一种对EMC的考虑，高速电路里面的一些东西。实际焊接的时候可以直接焊锡短上，一般都是用磁珠。

由上面就可以知道接地的相关内容，好，就可以发现有些芯片引脚上面有GND和AGND两种接地模式，了解一下。

再一个就是说明一下两种二极管的作用，放在输入后面的二极管的作用就是防止电源短接，模块烧坏，后面这个会发光的二极管都知道他有什么用，就是检测电路的导通。最大输入电流是1A，注意一下。

还有一个就是TAB管脚是用来散热的，一般都接地，但是不同的芯片也不一样，就比如对1117芯片来说接的是vout，叉掉也可以，具体情况具体分析呗。
