PCB地线设计_单点接地_底线加粗

本文详细解析了单点接地(包括串联与并联)、多点接地在高频电路的应用及其问题,以及并联单点接地作为解决方案。特别强调在不同电路设计中的注意事项,以及混合接地的实践技巧。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

接地的方式主要有四点:单点接地、多点接地、浮地和混合接地。
在这里插入图片描述

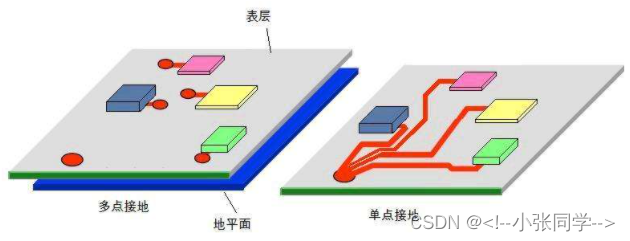

单点接地:如上右图所示,系统只有一个物理点被定义为接地参考点,电路上需要接地的部分都连接到这一点。单点接地适用于低频电路,一般频率小于1MHz,主要是因为低频电路对地阻抗敏感度不高。数字地和模拟地、DC-DC的功率地和信号地通常都采用单点接地,此单点接地的物理点多用0欧姆电阻或者磁珠连接至主地。

多点接地:系统工作频率变高之后,一般10MHz以上,建议采用多点接地。如上左图所示,多点接地是将各个接地点直接连接到距离它最近的接地平面上。

1.单点接地
在这里插入图片描述

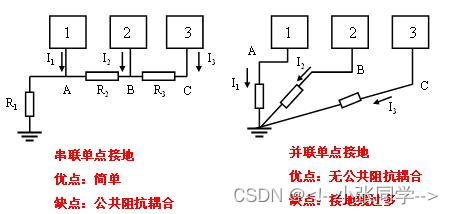

单点接地有两种类型:一种是串联单点接地,另一种是并联单点接地。

**串联单点接地中,许多电路之间有公共阻抗,因此相互之间由公共阻抗耦合产生的干扰十分严重。

串联单点接地的干扰:
A点的电位是:VA = ( I1 + I2 + I3 ) R1
A点的电位是:VB = ( I1 + I2 + I3 ) R1 + ( I2 + I3 ) R2
C点的电位是: VC = ( I1 + I2 + I3 ) R1 + ( I2 + I3 ) R2 + I3 R3
从公式中可以看出,A、B、C各点的电位是受电路工作电流影响的,随各电路的地线电流而变化。尤其是C点的电位,十分不稳定。

这种接地方式虽然有很大的问题,却是实际中最常见的,因为它十分简单。但在大功率和小功率电路混合的系统中,切忌使用,因为大功率电路中的地线电流会影响小功率电路的正常工作。另外,最敏感的电路要放在A点,这点电位是最稳定的。另外,从前面讨论的放大器情况知道,功率输出级要放在A点,前置放大器放在B、C点。

解决这个问题的方法

并联单点接地

但是,并联单点接地需要较多的导线,实践中可以采用串联、并联混合接地。
