漏电保护测试总结

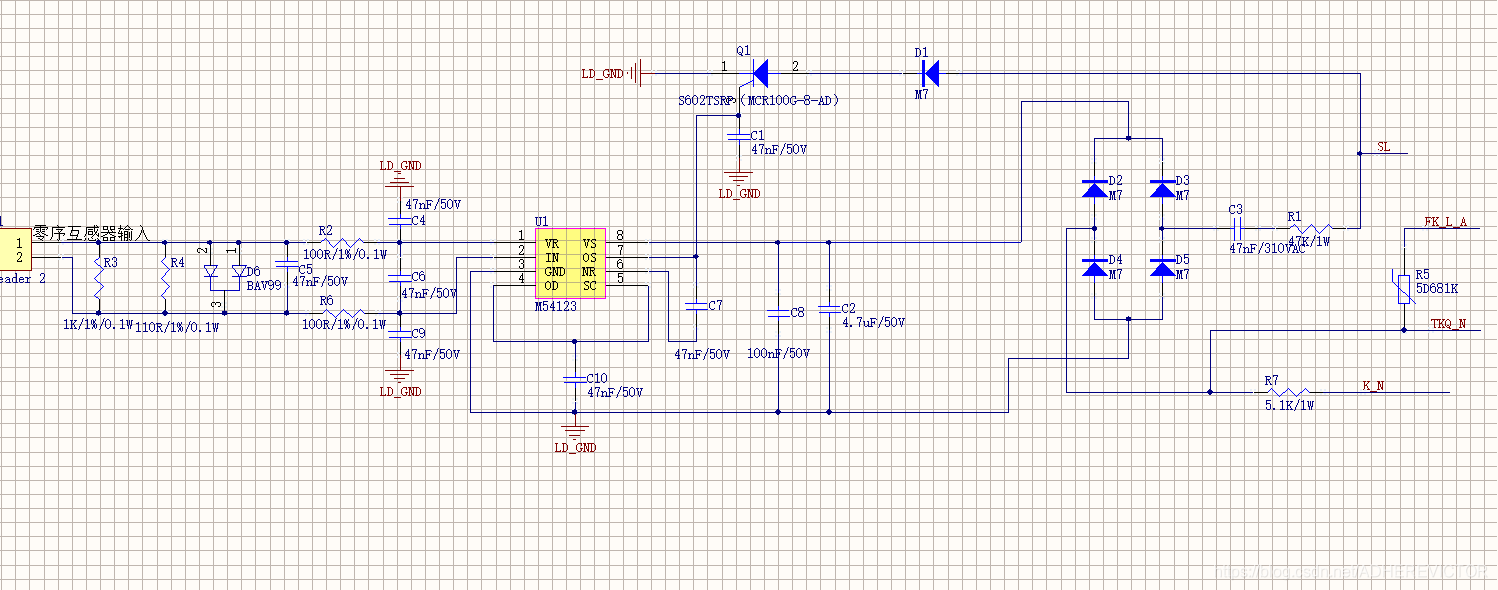

如上图所示为漏电保护板的原理图，原先测试一直不动作，经检测发现M54123无法驱动MCR22-8型号的可控硅，经重新打样板和重新购买物料测试后，重新选型的可控硅可以使用。其中MCR100-8、BT169、S602TSRP等可以正常使用

设计要点：

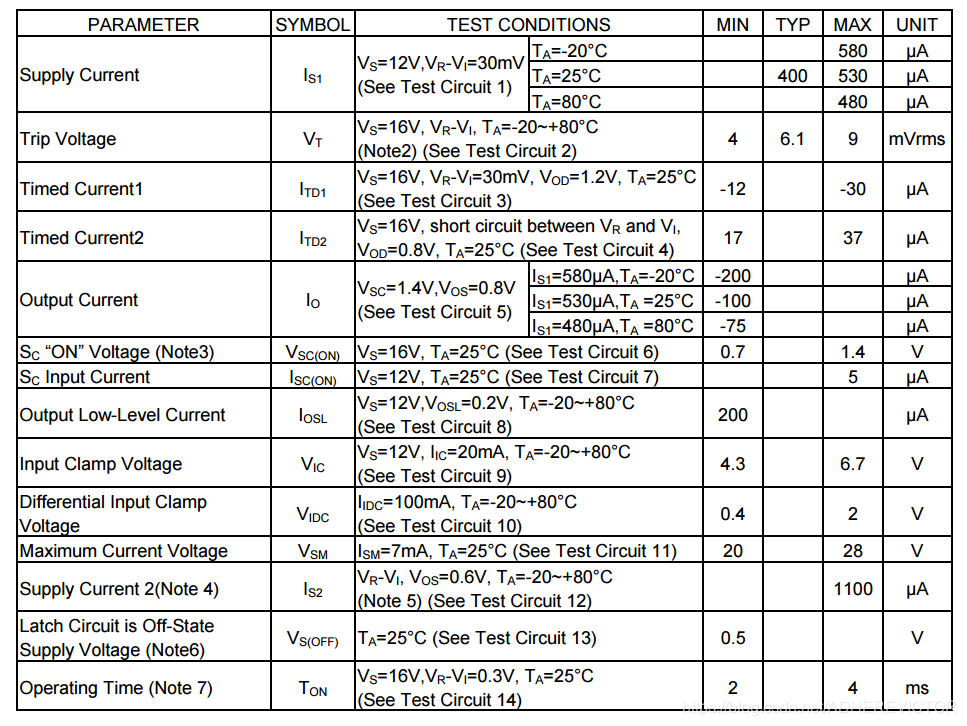

1、注意M54123输出驱动电流和触发电压范围，详见下图：

2、可控硅选型（以MCR100-8为例）：

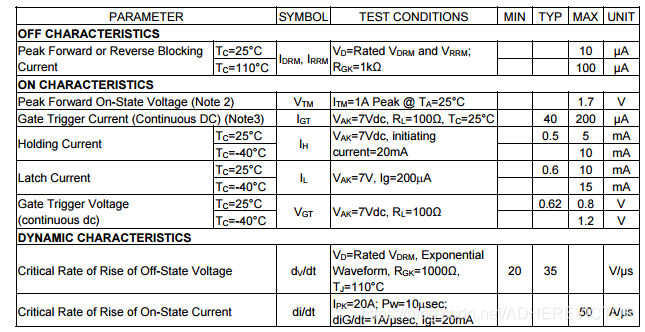

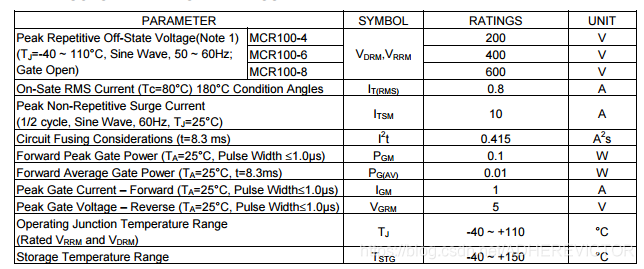

可控硅耐压值和门极触发电流，详见下图：





3、注意各器件参数型号匹配

4、PCB布局布线

零序互感器输入尽量靠近（类似差分走线，走线尽量短，以减少干扰，远离高压或时钟信号）
