本文主要介绍利用稳压二极管将9V的电源转化为5V电压进行输出的电路以及将第三方库中的元件模型导入到LTspice中。
一、简易降压电路
首先我来介绍一下稳压二极管。
稳压二极管的特点就是击穿后,其两端的电压基本保持不变。这样,当把稳压管接入电路以后,若由于电源电压发生波动,或其它原因造成电路中各点电压变动时,负载两端的电压将基本保持不变。

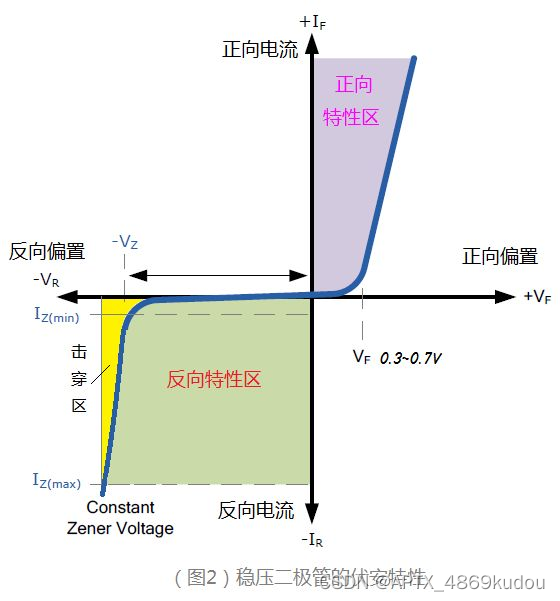

正向偏置状态。此状态下,稳压二极管的特性表现为普通二极管的特性,即:随着正向偏压的提高,正向电流变化很大。但由于Vf(0.3V~0.7V左右)很小,此正向偏置状态基本无使用价值。需要注意的是,不同的稳压二极管的正向压降是不同的。
反向偏置状态。此状态下,当反向电压没达到Vz之前,稳压二极管基本没导通;而当反向偏压接近Vz值时,稳压二极管开始导通,产生Ir电流。随着反向偏压的提高,反向电流Ir也会变化得很大。图中的黄色区域(击穿区)就是稳压二极管的正常工作状态,通常此区域对应的Vr区间范围很小,此电压就是稳压二极管的工作点、稳压值。

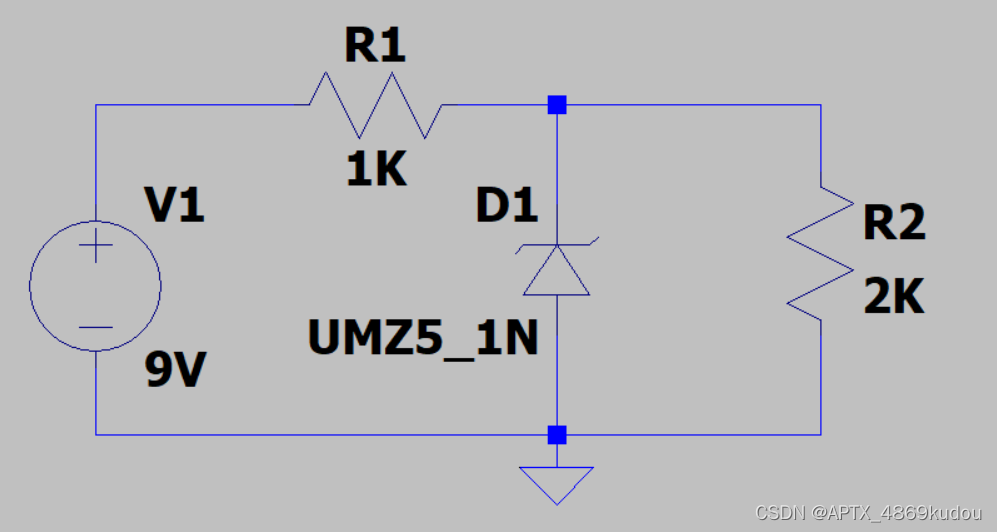

在此基础上,我们可以画出一个简单的稳压电路。

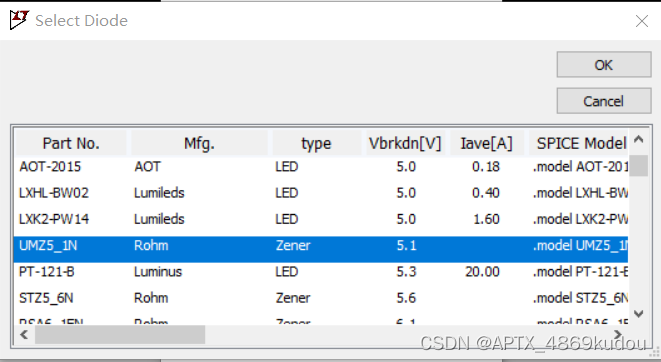

对于稳压二极管的选择,我选择了反向电压约为5V的稳压二极管。

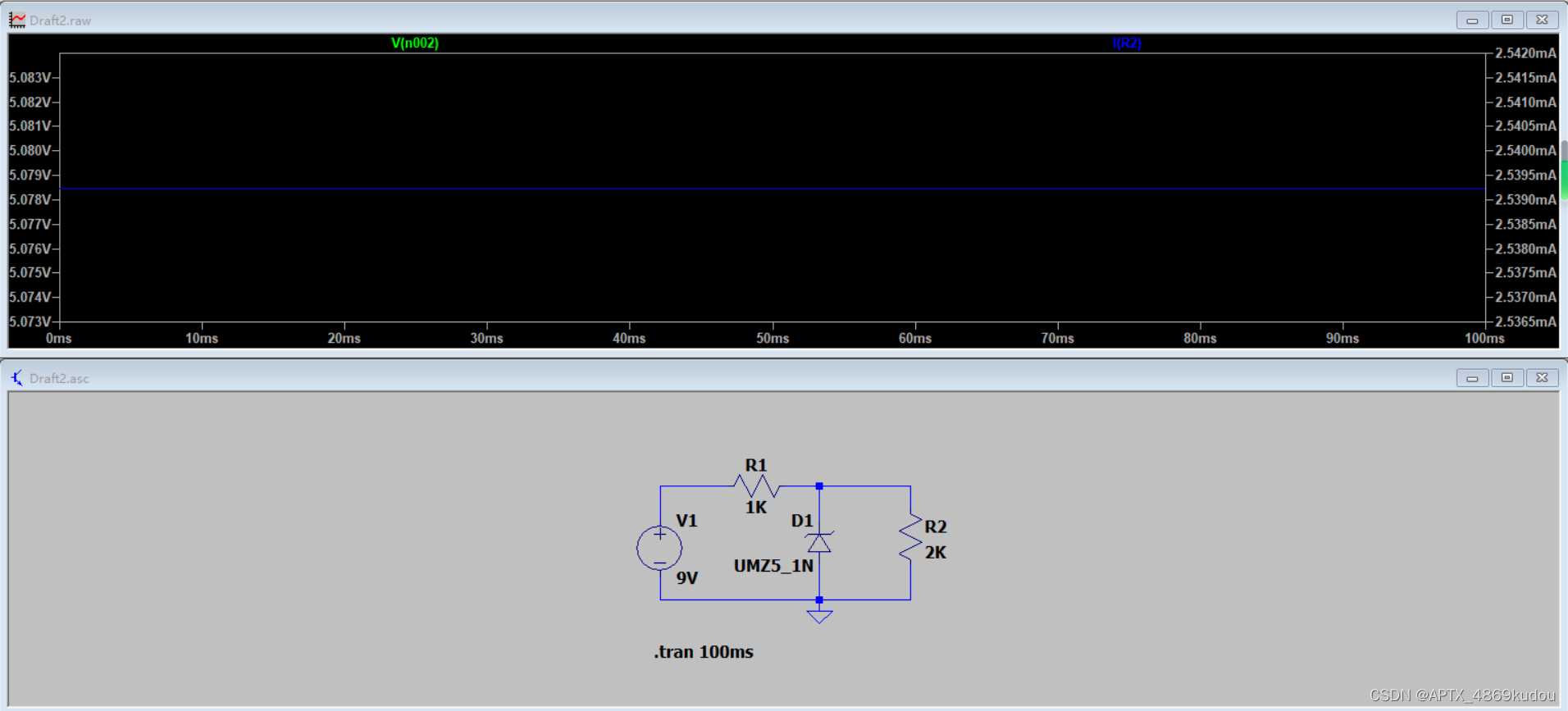

运行后测得R2两端的电压约为5.0785V。
二、电路的优化

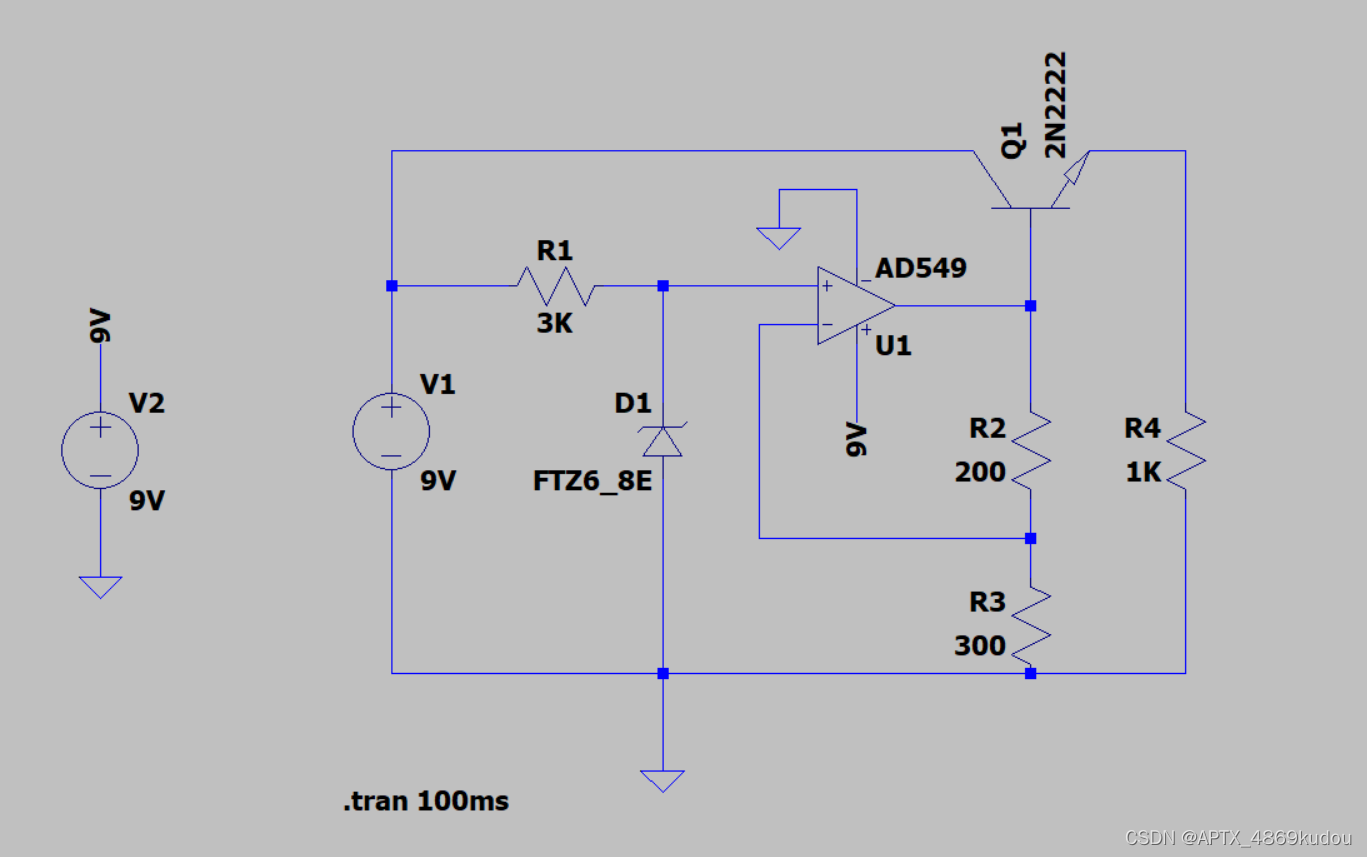

由上面的测试可以发现负载电流较小,因此采用比较器和三极管对负载电流进行放大,且对负载电压不造成较大的影响。
根据放大器的虚短、虚断可以得到。
根据电路知识我们得到。

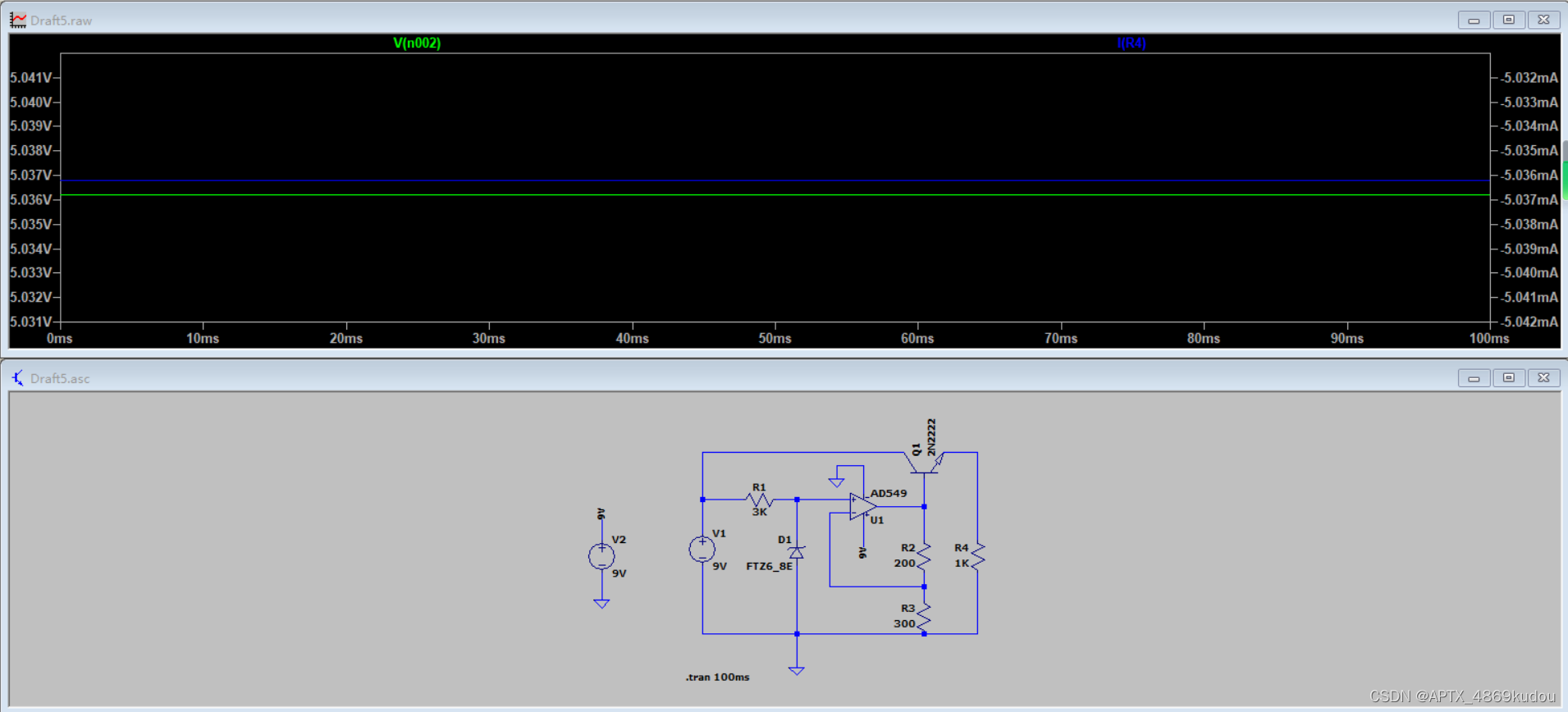

运行文件得到R4两端的电压和电流
三、第三方库的导入
LTspice中的元件并不齐全,可以导入其他元件作为LTspice中的元件。步骤如下:

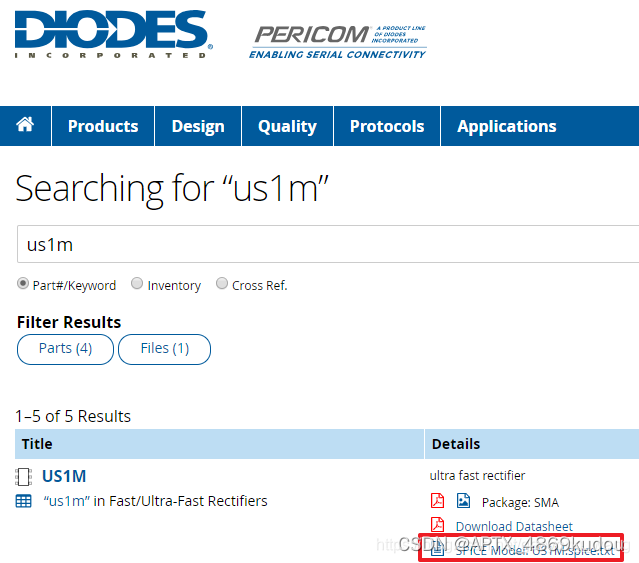

1.到Diodes官网搜索一颗二极管,US1M,可以看到官网提供了spice模型,下载到本地。

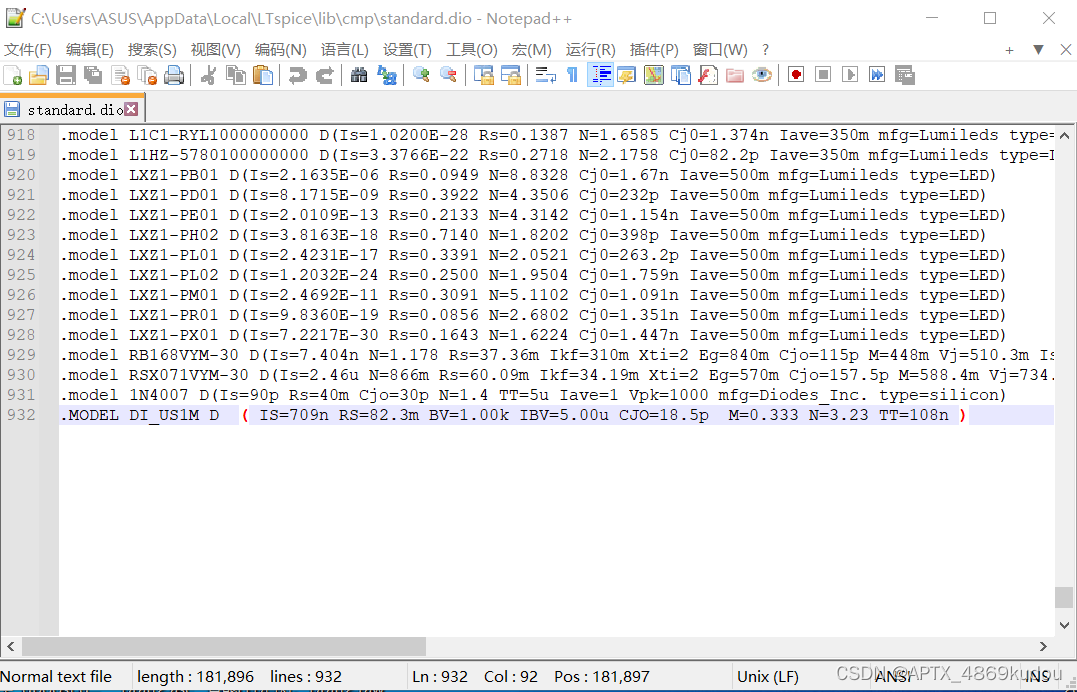

2.用notepad++打开cmp目录下的standard.dio文件,定位到该文件的最后并另起一行。

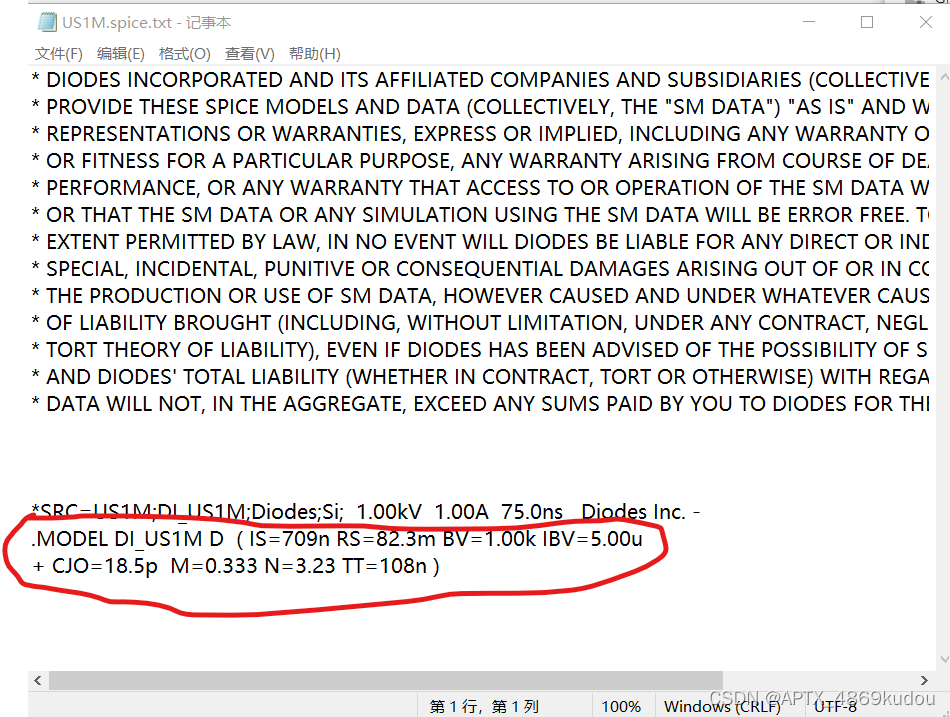

3.将US1M的spice模型从.model开始复制到最后,然后粘贴到standard.dio最后一行,保存。

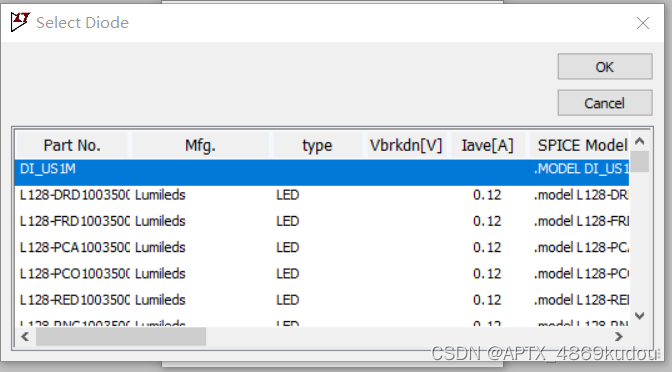

4.打开LTspice,选择二极管就会发现刚刚导入的元件。
