1. 互联topology  支持包交换、路由协议、任务调度、可扩展

Bus是最简单的互联，适合small system,当connected nodes太多时，若多个node同时通信，很容易产生contention，bandwidth 太小。所以Bus只适合小系统



crossbar也是一种常用互联机制，每个node能与其他node直接互联，low latency and high throughput.,但 not scalable 复杂度是Crossbar适合不太大的系统，一般用于几个到十几个connected nodes 的系统。

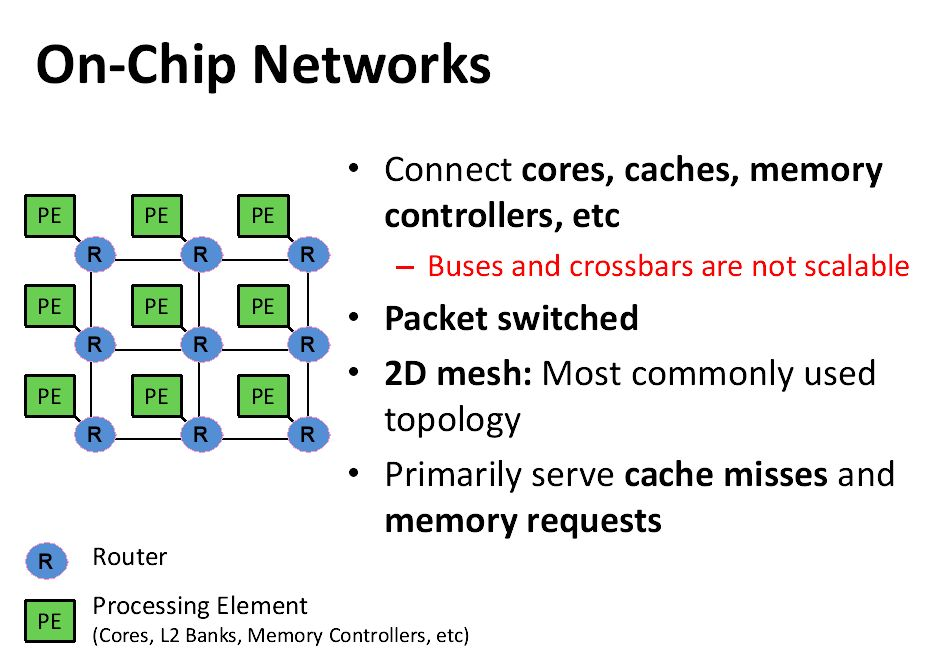

多核系统最流行的是Mesh结构。

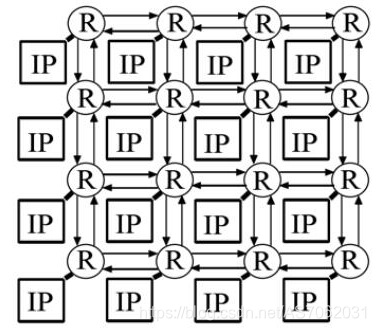

2D Mesh结构为二维网格架构，路由器节点按二维网格的方式排列，每个节点上再连接网络适配器和IP核。 一个4×4的2D Mesh结构。2D Mesh结构规则简单，但是边沿和定点位置节点的相对闭塞性，会极大的影响网络性能。

Cluster Mesh结构

Cluster Mesh 结构改变了传统的一个IP核连接一个路由器，将4个IP核连接1个路由器。这样做减少了路由器数量，简化了拓扑结构，但更容易造成数据拥塞。

2D Torus

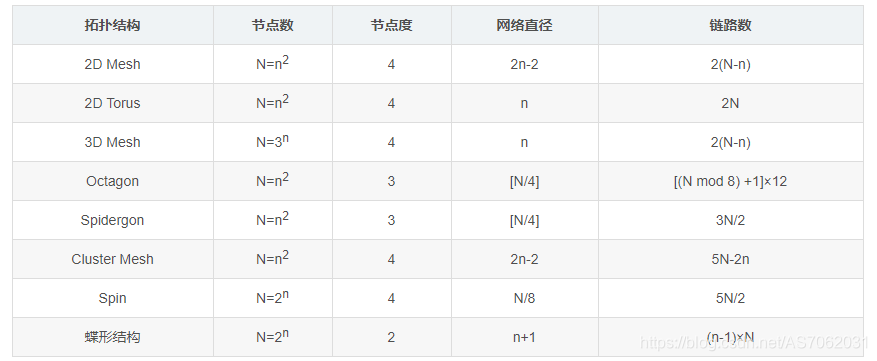

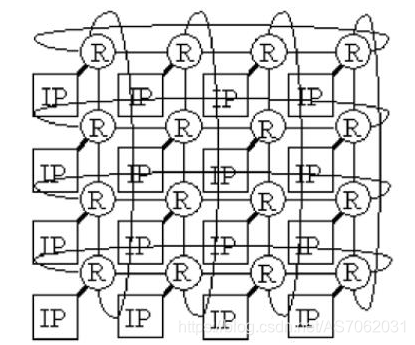

2D Torus结构可以看成是对2D Mesh的一种扩展，即在边界的节点上增加了一条长的环路。因此，网络中所有的节点的度都为4，对于一个n*n的Torus网络，其中m、n为每个维度的节点数，若m==n，则称为规则的Torus。

2D Torus拓扑在物理形式上与2D Mesh相似，但由于其存在很多环路，所以在路由算法和路由仲裁方面都要复杂的多。2D Torus拓扑的各个路由节点都是规则的，每个路由的节点结构都一样，所以扩展性也要比2D Mesh提高很多。

间接性

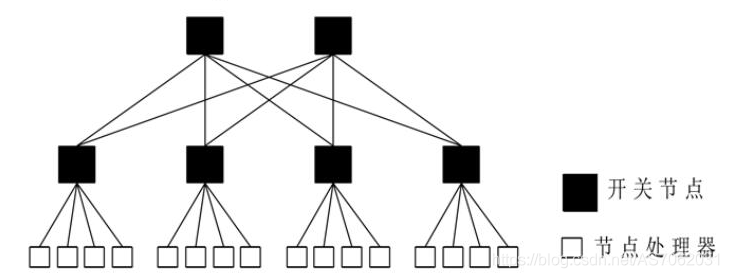

在间接性网络中，节点处理器通过一个（或者更多个）的中间开关节点相互连接。间接型拓扑包括蝶形拓扑、Banyan、Fat-Tree拓扑等。

树状结构

该结构类似于数据结构中的树结构，IP为叶子节点，路由器节点作为父节点，在父节点之上可以在增加父节点，层层相扣。降低了设计难度，也降低了物理设计的复杂度。

SPIN结构是一种树状结构，具有16个叶子节点以及8个路由器节点。每个节点拥有4个父节点，通过增加路由节点冗余度的方式，增加多路径选择性，提高系统性能。但是该结构的路由节点复杂，芯片实现难度大。

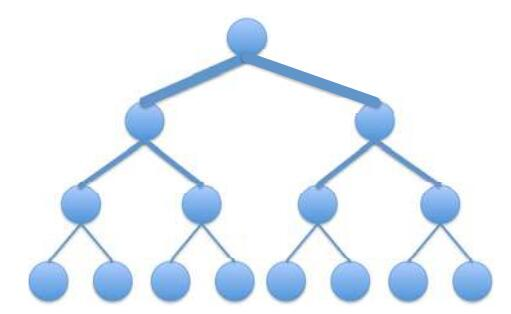

Fat tree是二叉树网络，布线资源在靠近根节点的阶段增加。信息需要路由到共同的根节点，再发往目的节点。这可以更好的利用节点的本地优势。

Concentrators，当对带宽要求不大时，多个node可以通过集中器来共享。

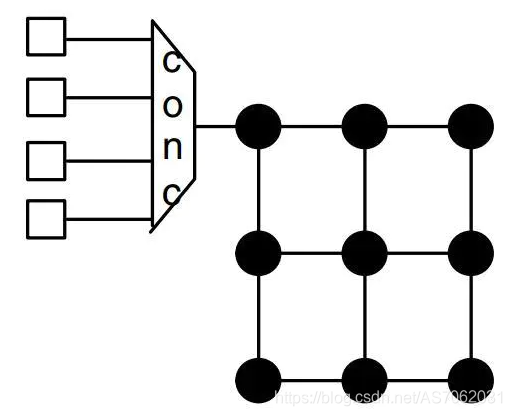

4个node通过集中器共享一个路由的mesh网络。集中器可以减少router的数量，进而减少hop count。但是会增加网络的复杂度，需要制定一个政策来共享注入带宽。









2. 其他

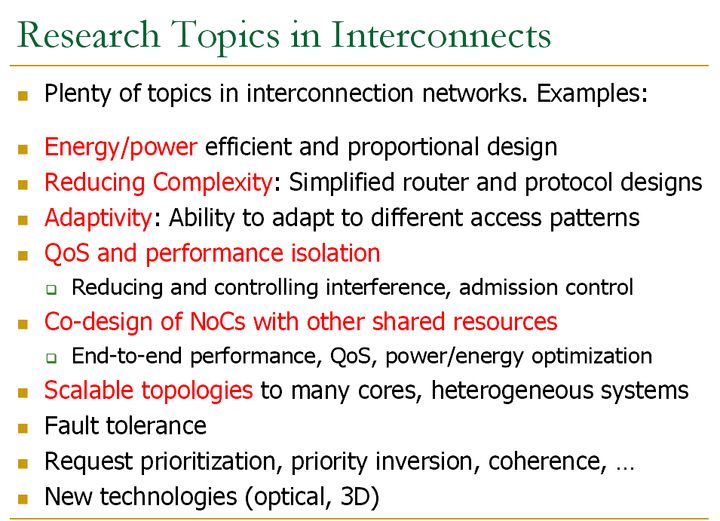

NoC的基本组成为：IP核、路由器、网络适配器以及网络链路，IP核和路由器位于系统层，网络适配器位于网络适配层。针对NoC的这四个基本组成，也衍生出了许多的研究方向和优化途径。有效的IP核映射及拓扑结构，能够缩短路由跳数，减少通信量，避免数据拥塞。合理的缓冲分配、可靠的交换技术、高效的路由算法以及合理的功耗管理策略可以提高通信效率，降低整体功耗。

每个node的连接数量degree。如上图中ring结构的degree是2，表示每个node有两个连接。torus是4，而mesh不是所有node的连接数一样。更高的degree会占用更多的路由端口，使实现更困难。

跳数信息从源到目的地所需要的跳数（或它穿过的连接数）。最大hop count就是网络的直径。平均hop count常代表网络的传输延时。假设相同数量的node，每个node发送的概率相同，则ring的hop count要更高一些。比如最大hop count，ring是4，mesh是4，torus是2。

最大通道负载，用来评估网络的最大带宽或者每个node可以注入网络的最大bps(bits per second)。一般先看网络中哪个部分最容易堵住，说明这里的通道负载被限制了

路径多样性，源目的之间的最短路径越多就越高。高的路径多样性让路由算法更灵活的均衡负载和绕过故障。





[1]张剑贤. 高性能片上网络关键技术研究[D].西安电子科技大学,2012.
