S32K3学习笔记—S32K3之LPSPI

文章目录

S32K3学习笔记---S32K3之LPSPI

1.前言

SPI是比较重要的一种通信方式，大多数复杂驱动和MCU之间都支持SPI通信，甚至还见过有需求是用SPI做一个bootloder，只要有想法皆可实现。本文主要是记录一下自己用过的几种SPI不同形式，以下是基于S32K324做的一个SPI通信的例子，会分别在两个核分别注册一路SPI，以及记录一下同步、异步、有无DMA的SPI方式。本文比较长，主要是想尽可能的把知道的都详细记录一下。

2.原理

SPI，是一种高速的，全双工，同步的通信总线, 主要用于MCU和外设进行通信, 有主从模式可配置,有4个外部接口,片选CS,时钟SCK,数据输入MISO,数据输出MOSI.

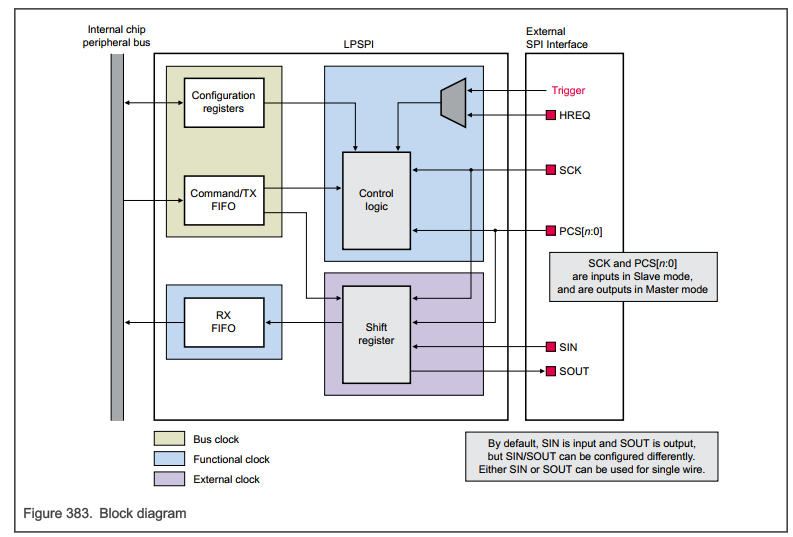

Block diagram

1.control logic:控制器参数和通信参数, 通过寄存器和TX FIFO配置

2.shift register:将数据从总线移动到RX FIFO

3.FIFO:发送和接收4byte的FIFO

4.External SPI Interface : 四个外部接口

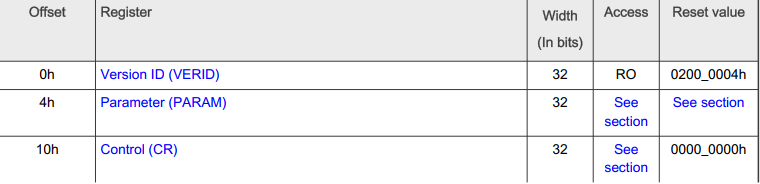

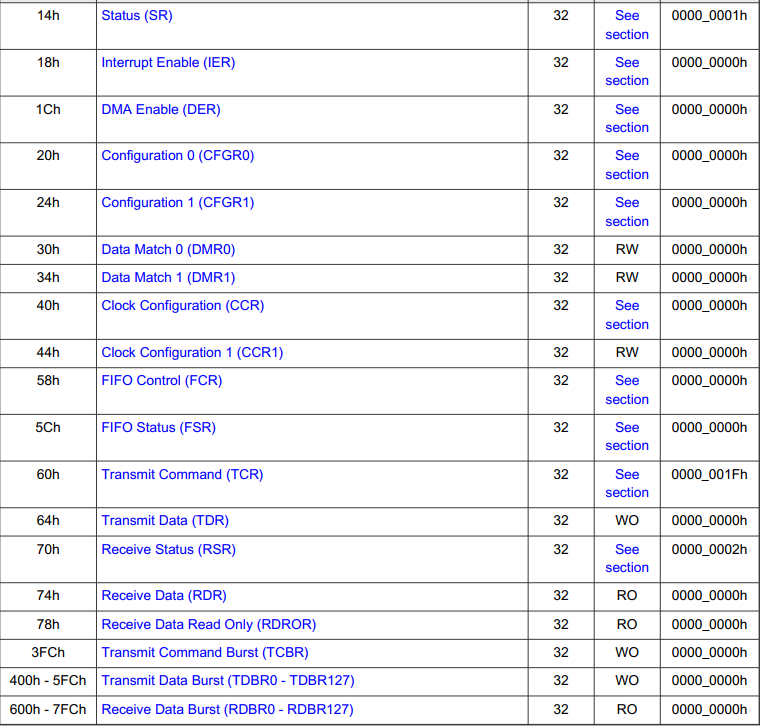

Register

1.对于SPI的寄存器是必须要去看的,芯片手册上对每个寄存器都有解释,这里就不重复,芯片手册链接如下:S32K3XXRM.pdf

Sequence/Job/Channel

这三者的关系必须要理清楚，Channel是软件层面的，与硬件的物理通道没关系。Channel只是对Bufff做一些配置。而Job是将Channel和外设绑定的。因此一个Channel可以同时属于多个Job。但如果管理不好，很容易造成buff里面的数据混乱。所以下面的例子和我自己实际用法都是Job和Channel一一对应。同样，一个Sequence下面可以有多个Job，并且Job是有优先级的。传输都是以Sequence为单位的，接收是具体到某个Channel。

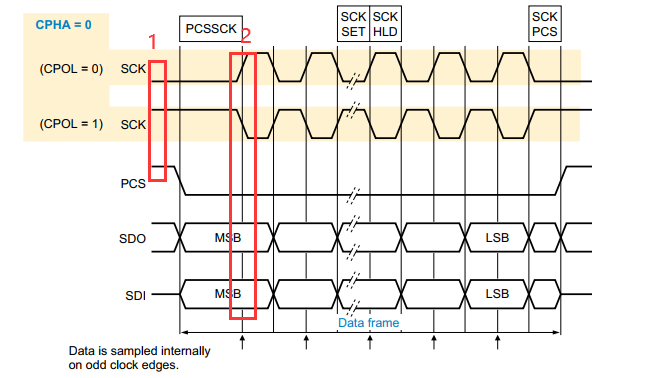

TRAILINHG/LEADING

1.CPOL-时钟极性 : 时钟空闲时的电平, CPOL = 0,表示时钟空闲为低电平

2.CPHA-时钟相位: 读取数据和发送数据的时钟沿, CPHA = 0,表示一个时钟周期内上升沿读取数据

总结一下表格:

CPOL = 1	CPHA = 0	TRAILING
	CPHA = 1	LEADING
CPOL = 0	CPHA = 0	TRAILING
	CPHA = 1	LEADING

如果接收的数据波形不对,可能是这个配置错了

3.EB配置

根据SPI的模式不同其依赖的模块也不一样。如果是同步模式，其依赖于 MCU、PORT、SPI。如果是异步SPI 所用的模块包括，MCU、PORT、SPI、MCL、Platfom。

3.1 通用配置

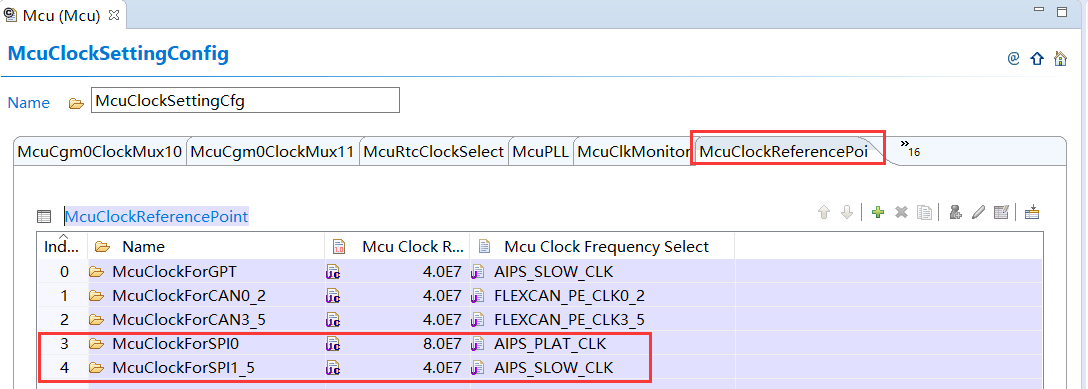

对于MCU模块来说，就比较简单，只需要做如下操作，添加两个给MCU模块的时钟就行，MCU其他的配置请参考：S32K3学习笔记—S32K3之MCU模块

1.根据芯片手册可知，SPI0支持最高80M，SPI1-5支持最大40M，此处选择时钟源AIPS_PLAT_CLK和AIPS_SLOW_CLK

其次是PORT模块，我们是要在两个核上各自注册一路SPI，因此相应的PORT口也需要注册到不同的核，具体操作如下：

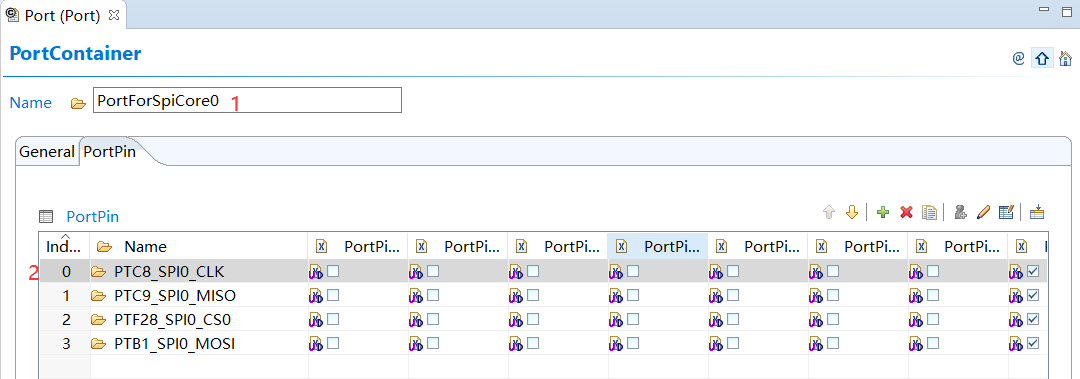

1.此处名字，建议按之前的PORTA、B等来分，可参考：S32K3学习笔记—S32K3之MCU模块，此处为了方便记录和说明，单独把一路SPI的PIN单独建一个分组

2.将core0的SPI的PORT全部配置一下

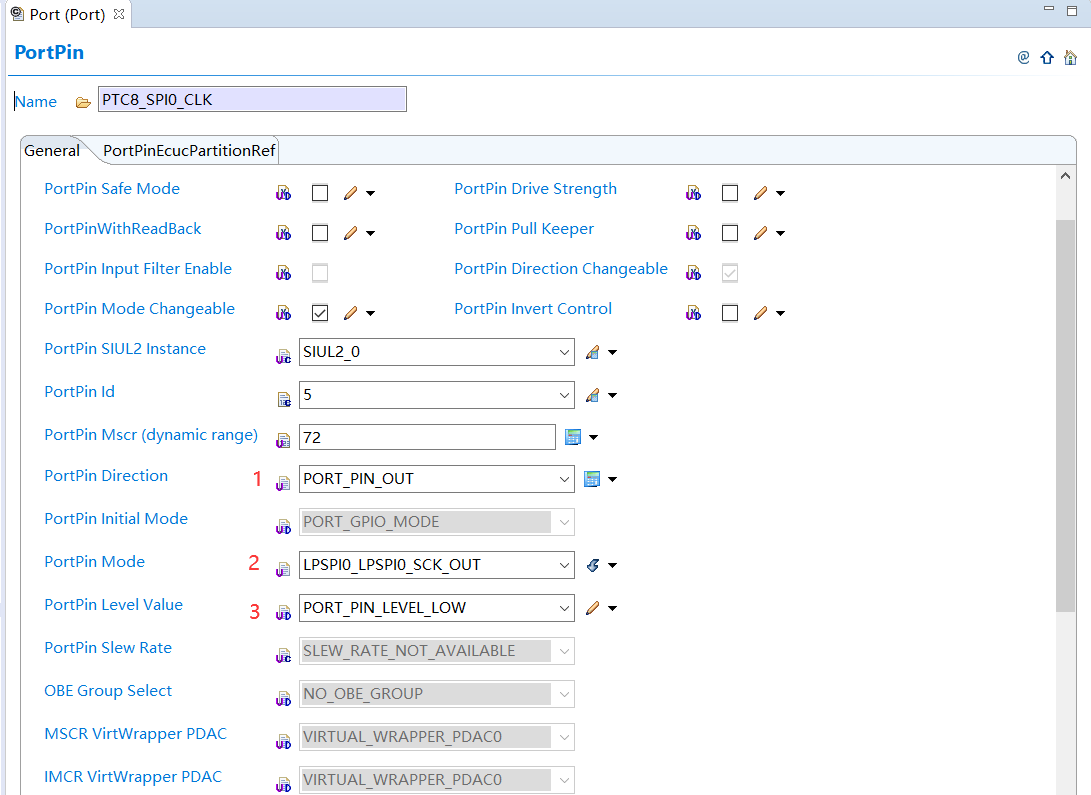

接下就是PortPin的配置，可参考：S32K3学习笔记—S32K3之Gpt、Dio、Platform 来配置DIO、Platform, 下面简答配置一个

1. clk是输出方向

2. PIN的模式，选LSPI0_LSPI0_SCK_OUT

3. 默认低电平

1. 将这几个pin都分配到core0

我们只需要按照这个步骤把SPI0的这几个Port都这样类似注册到core0，模式、MSCR及输出方向别设置错就行。值得注意的一点就是CS的初始化默认电平，需要根据时钟空闲电平来设置。这个需要看具体的从芯片的SPI时序才能确认。

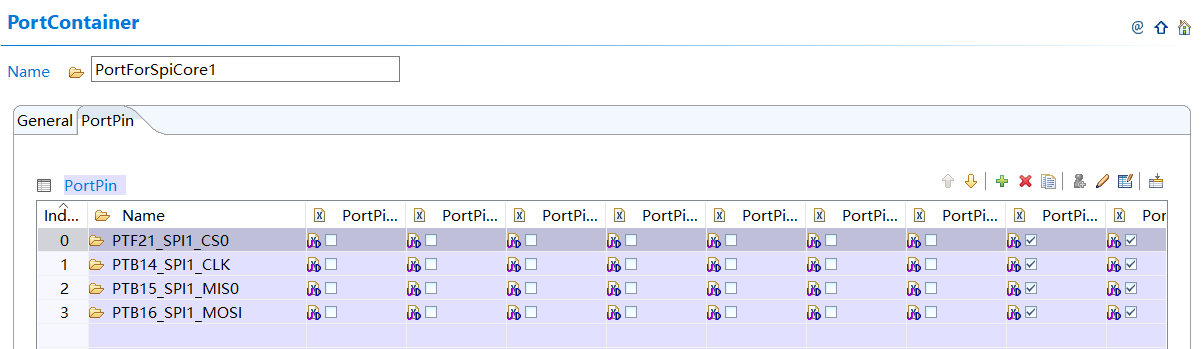

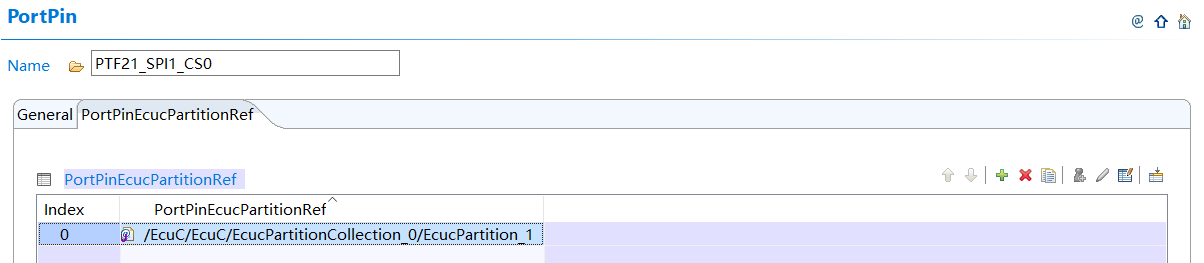

同理将SPI1的port分配到core1就行。

至此，基本的通用配置就完成了，接下来就是分模式来配置两种SPI。

3.2 同步SPI配置

同步SPI我们就用的比较的简单，不用DMA的形式，当然也可以选择用DMA，具体看需求。

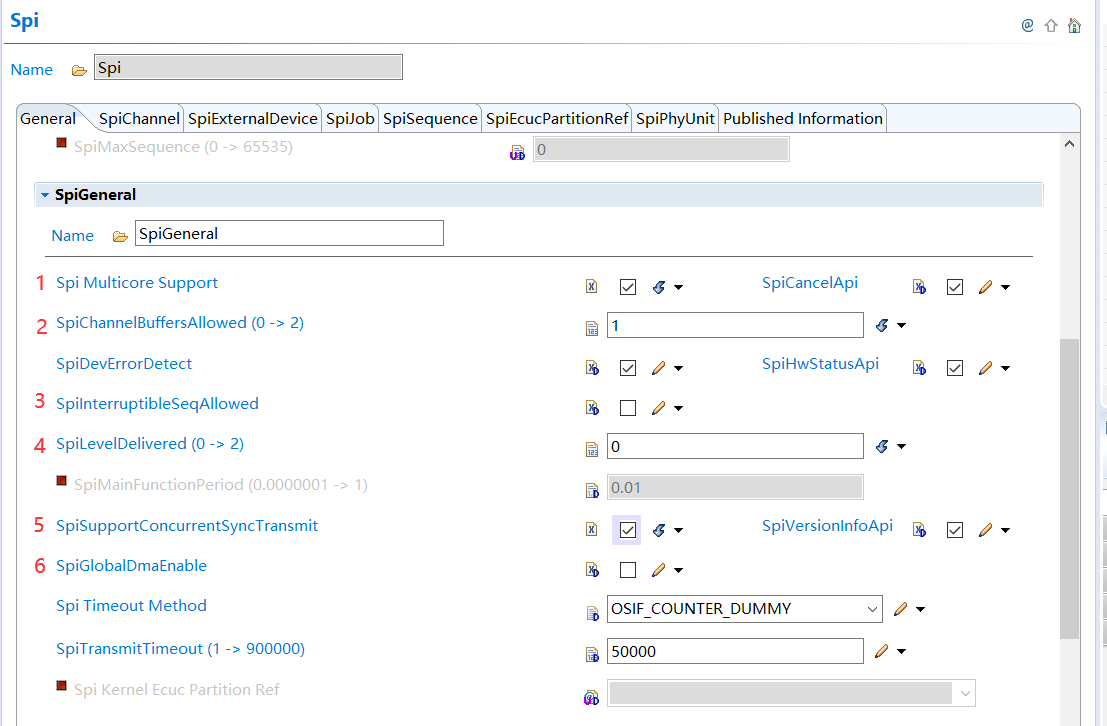

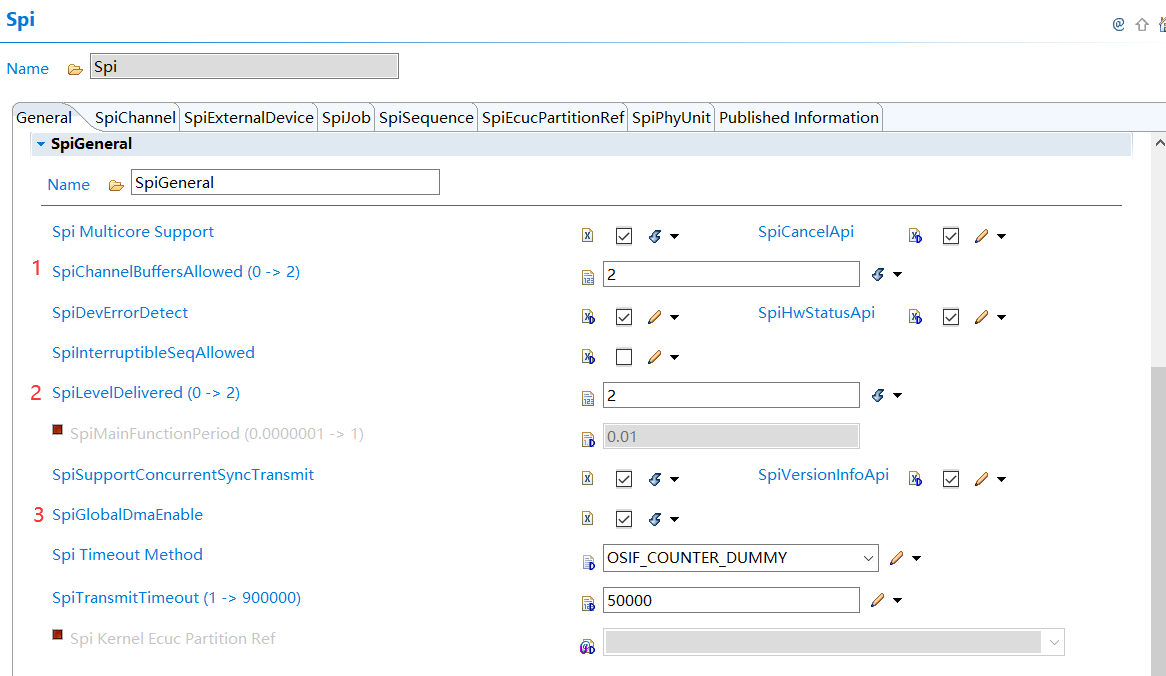

1.多核使能

2.SPI通道buffers支持的种类。 0—IB 、1—EB 、 2—both IB and EB

3.是否使能中断处理sequences

4.SpiLevel ,此处先配置同步。 0— 同步、 1—异步、2—同步&异步

5.是否对不同的 sequences并发调用Spi_SyncTransmit()

6.是否使能DMA

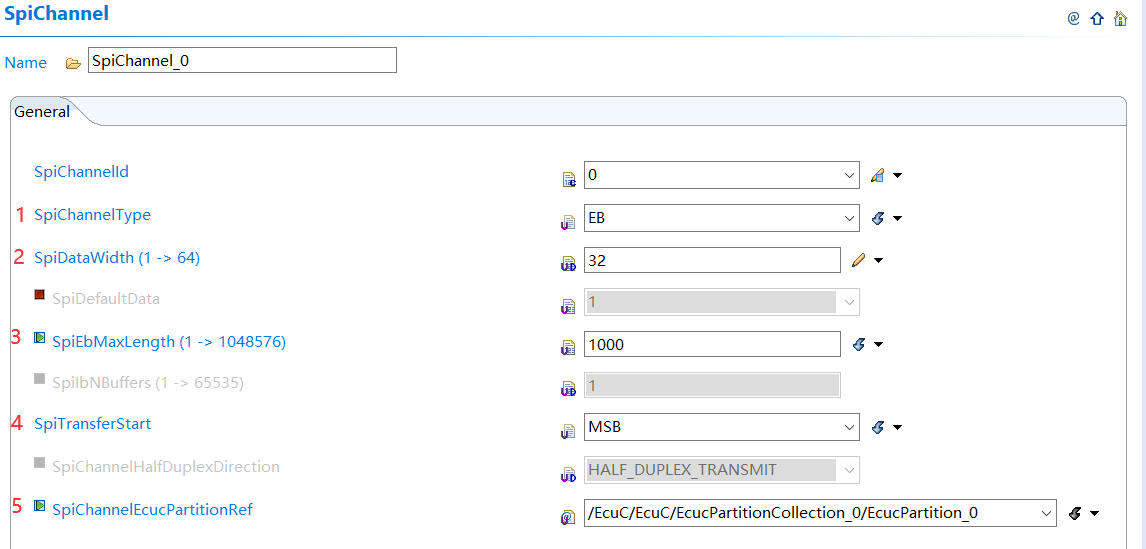

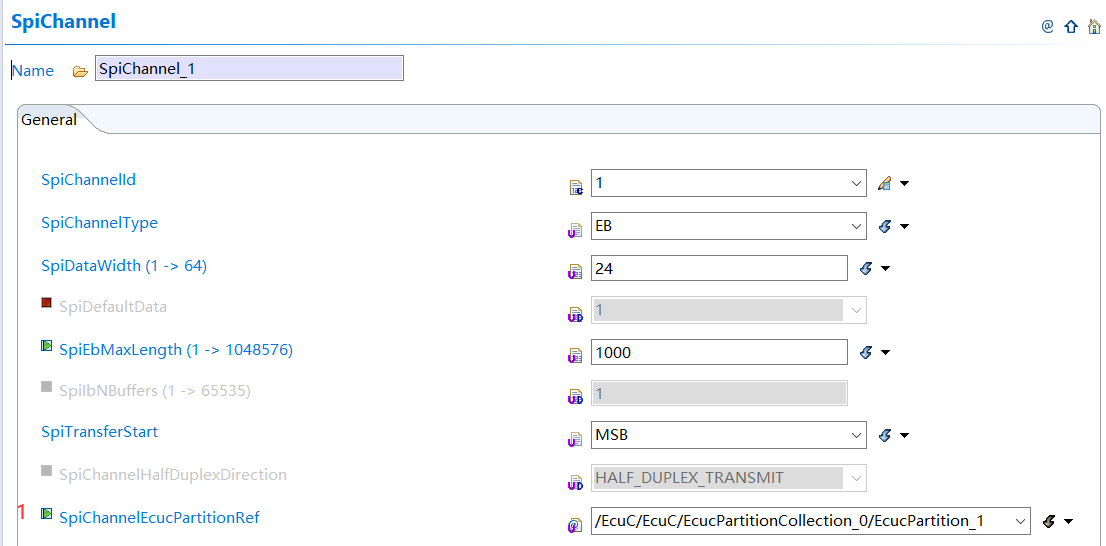

1.选择EB还是IB，需要和前面的SpiChannelBuffersAllowed对应

2.传输数据的宽度，这是从芯片决定的，按照从芯片SPI的数据位来确定，1~64bits，需要8个bit对齐，例如配置12bit，那么在传输的时候，我们只能取低12位，高四位忽略。

3.只有选择EB，此处才可以动态配置数据缓冲区的最大宽度，单位byte

4.数据传输的第一个起始位是高位还是低位，也是根据从芯片来选择

5.将SPI资源分配到核0

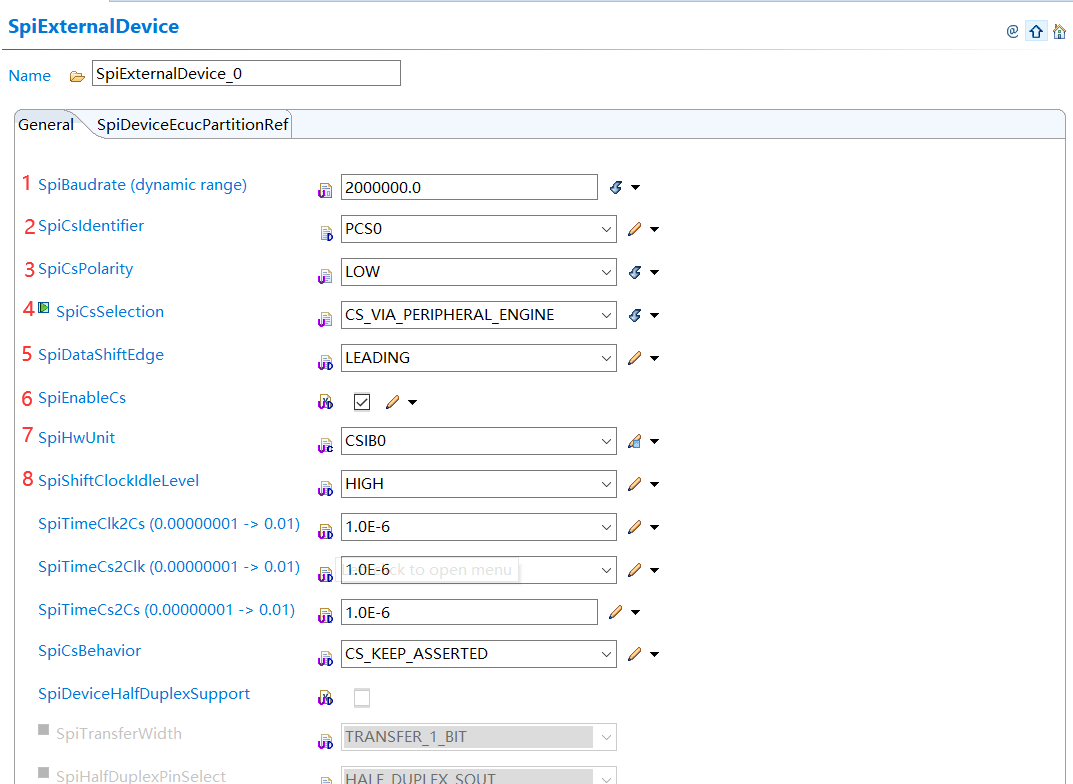

接下来就是外设驱动配置，这个地方主要是根据从芯片来配置，

1.波特率设置，根据芯片和实际需求设置

2.片选通道选择

3.片选传输时的极性

4、6.使能是否需要自动拉低片选，如果使能就不需要手动拉片选了

5.数据传输的极性，LEADING、TRAILING，具体选择原理中有奖

7.硬件通道，CSIB0可以理解为SPI0

8.时钟空闲电平

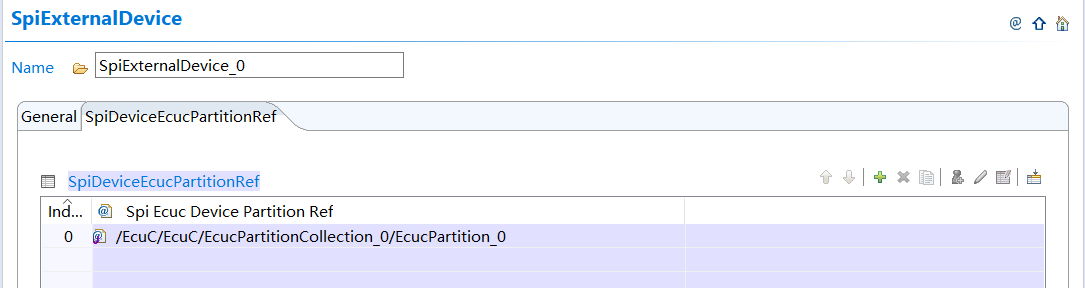

1.将此SPI的分配到核0

在配置完channel和ExternalDevice之后，就需要将这两个联系起来，SpiJob就可以将两者联系起来。具体配置如下：

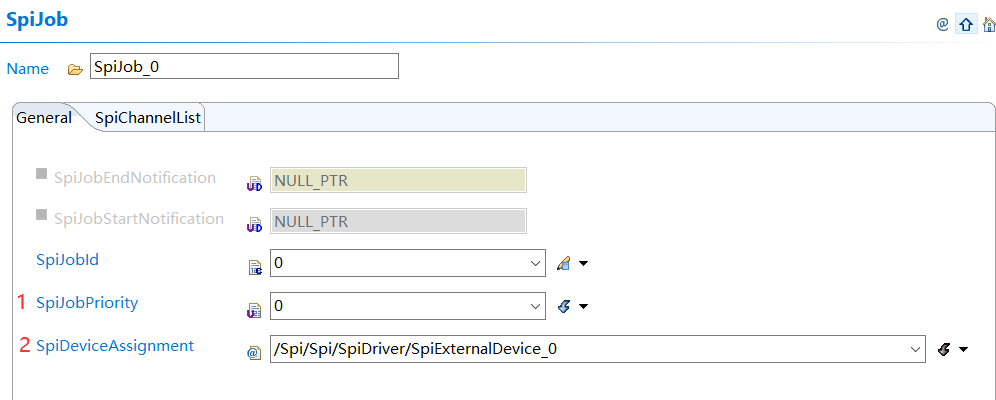

1.SpiJob优先级，0最低，3最高

2.此SpiJob对外部设备的引用

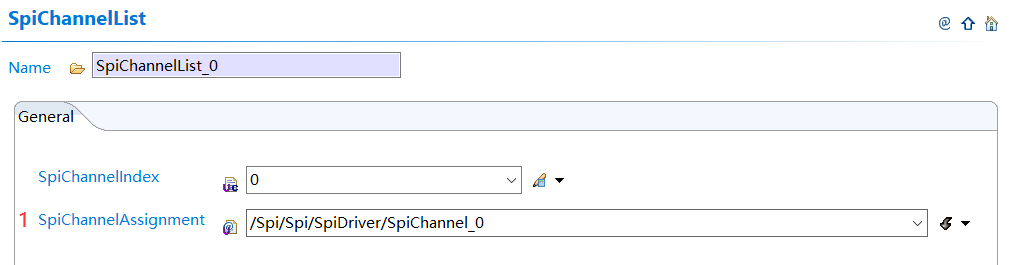

1.对于SpiChannelList中，主要是引用SpiChannel，通过SpiJob联系Spichannel和SpiExternalDevice

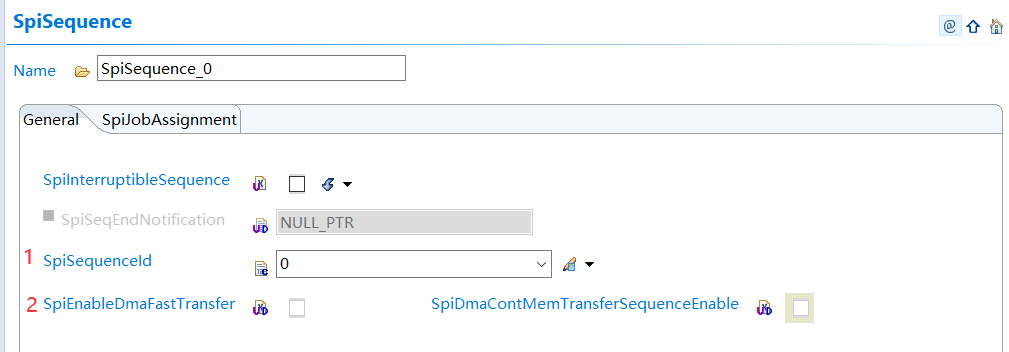

1.对于同步来说，我们只需要配置SpiSequenceId就行

2.是否使能DMA传输

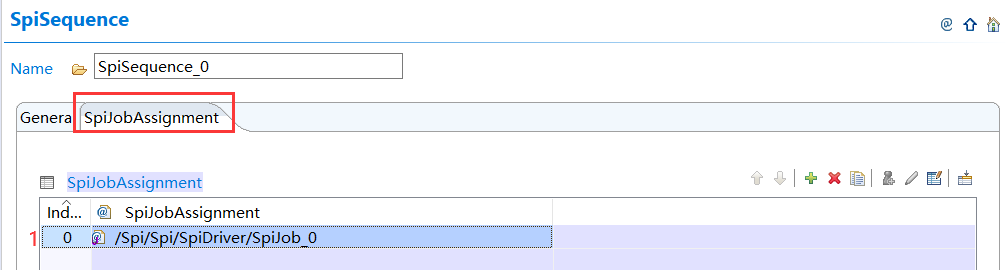

1.这个地方是联系SpiJob和SpiSequence的，每个SpiSequence可以有很多个Job

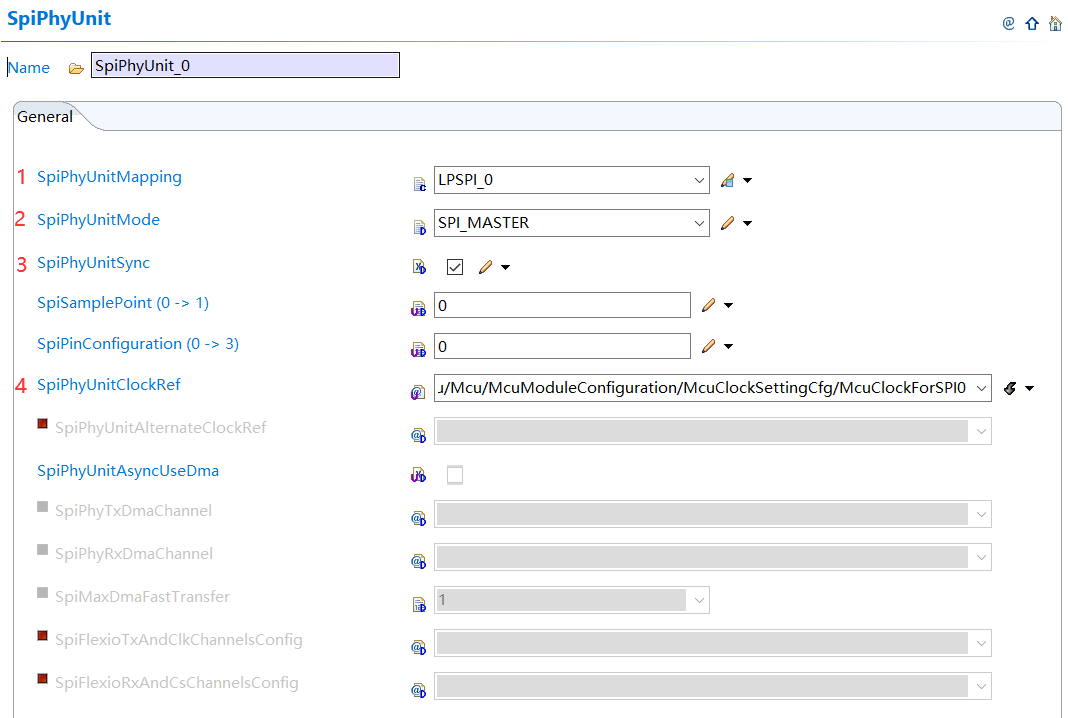

1.选择SPI通道

2.SPI的主从模式

3.是否为同步传输。如使能只能进行同步传输

4.时钟参考，这个地方适合MCU模块建立连接的

至此，core0的这一路SPI算是配置完成。类似的我们可以在core1配置另外一路SPI，没啥区别，就是将资源分配到core1和除SPI0外的SPI的时钟是40M，具体配置如下：

1.其他的和core0一直，这个地方将SPIchannel注册到core1

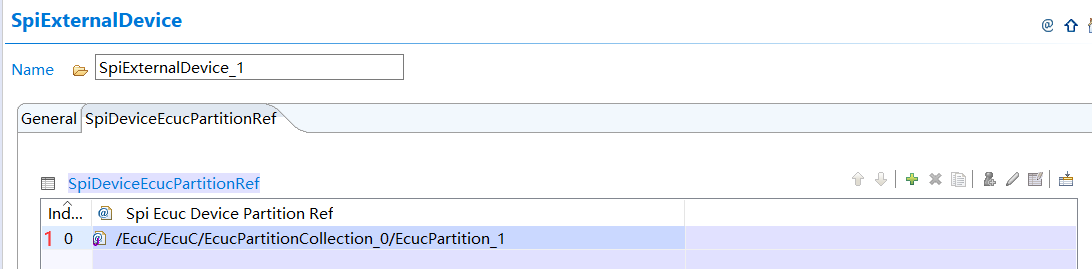

1.SpiExternalDevice注册到core1

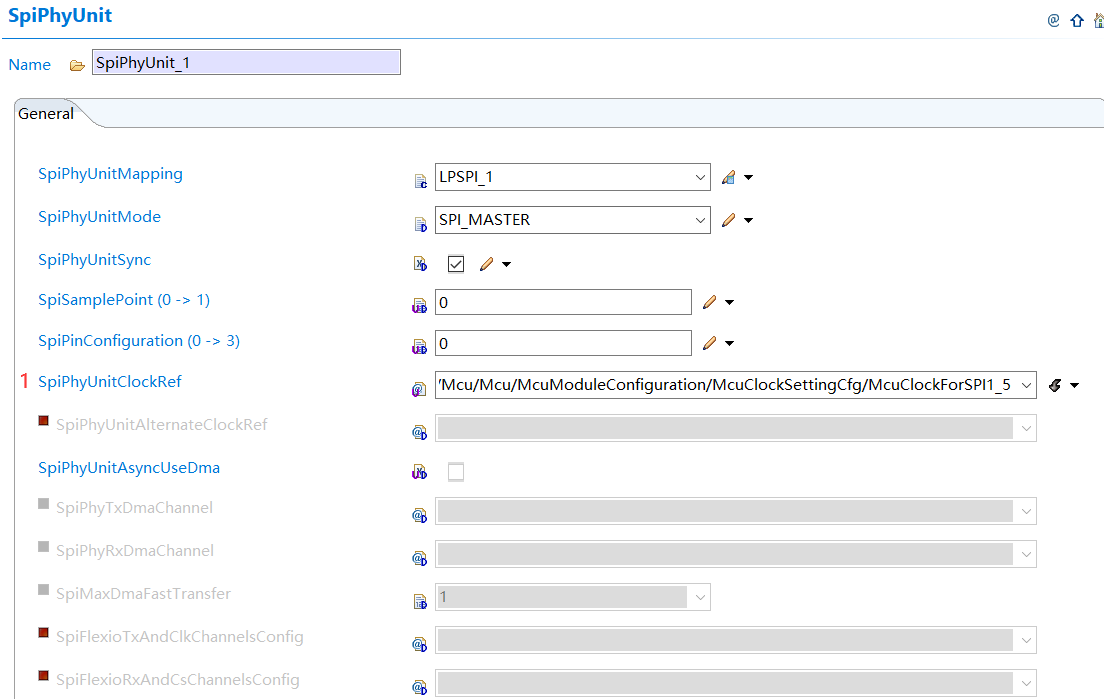

1.SPI1_5的时钟和SPI0的不一致，此次选择SPI1_5

SPI同步的形式就配置完成，可以的做个验证。

3.3 异步SPI配置

可能比较大一点的项目都是同步+异步的形式，下面将记录一下异步SPI将用DMA的形式，其关联模块包括Mcl、Platform

首先是Platform模块，使能DMA和SPI的中断。

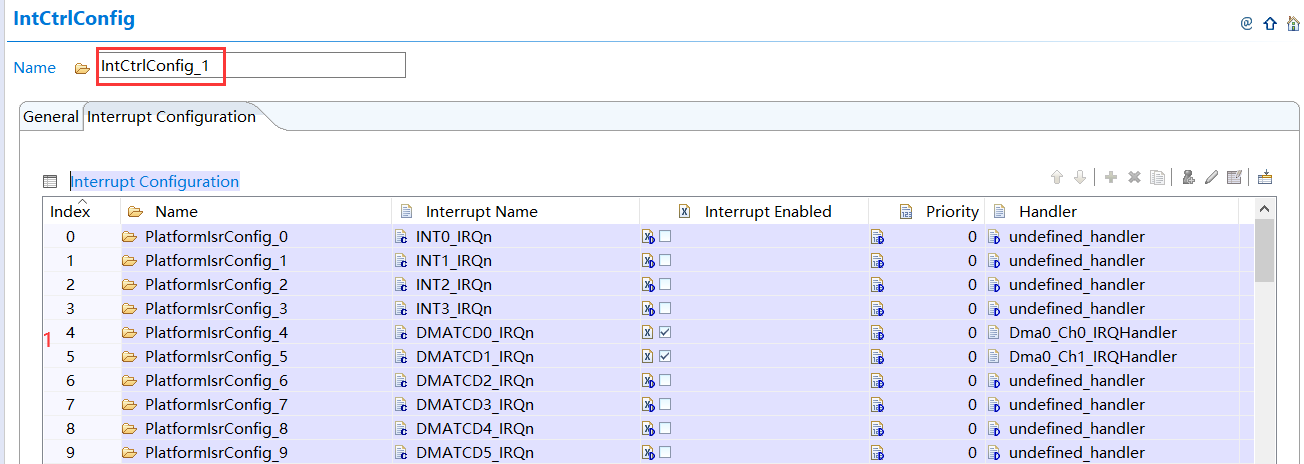

1.使能对应的DMA和SPI中断

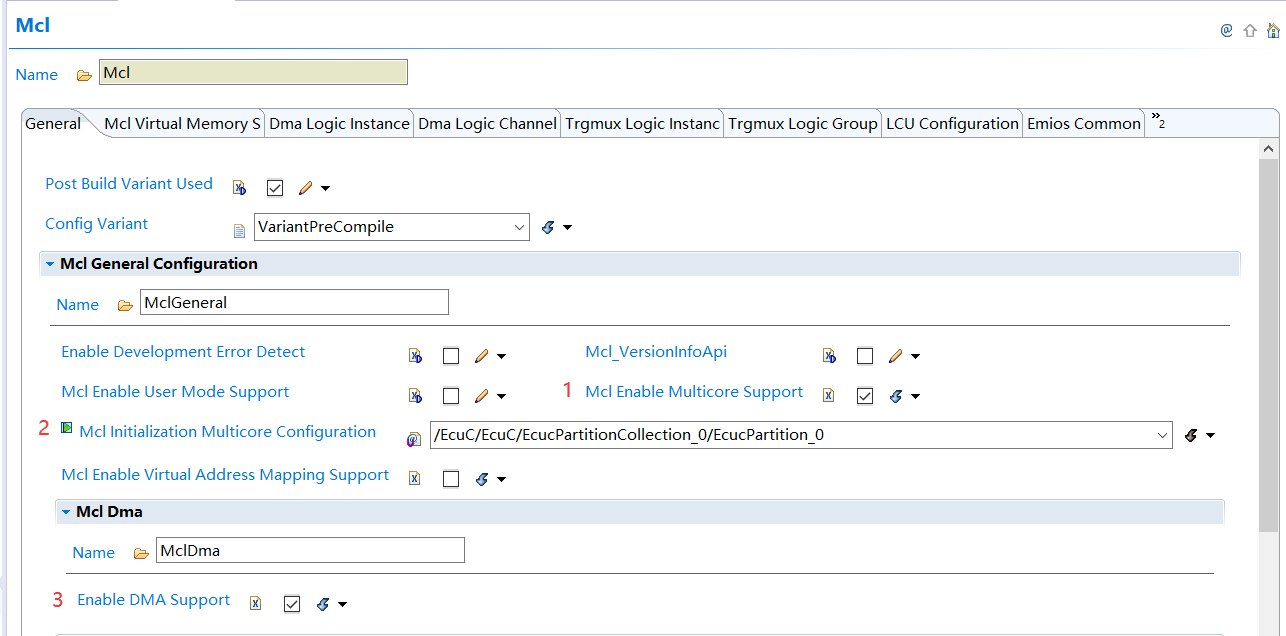

DMA先简单配置，先用起来，后续专门来记录这个DMA

1.多核使能

2.用于初始化和取消初始化Mcl驱动程序的分区

3.使能DMA

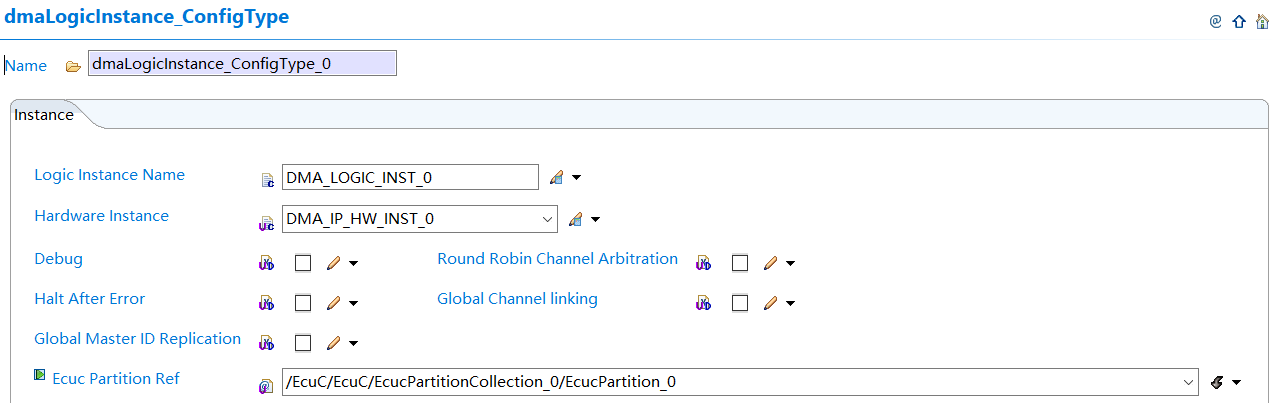

1.dmaLogicInstance_ConfigType默认配置就行，分配到core0

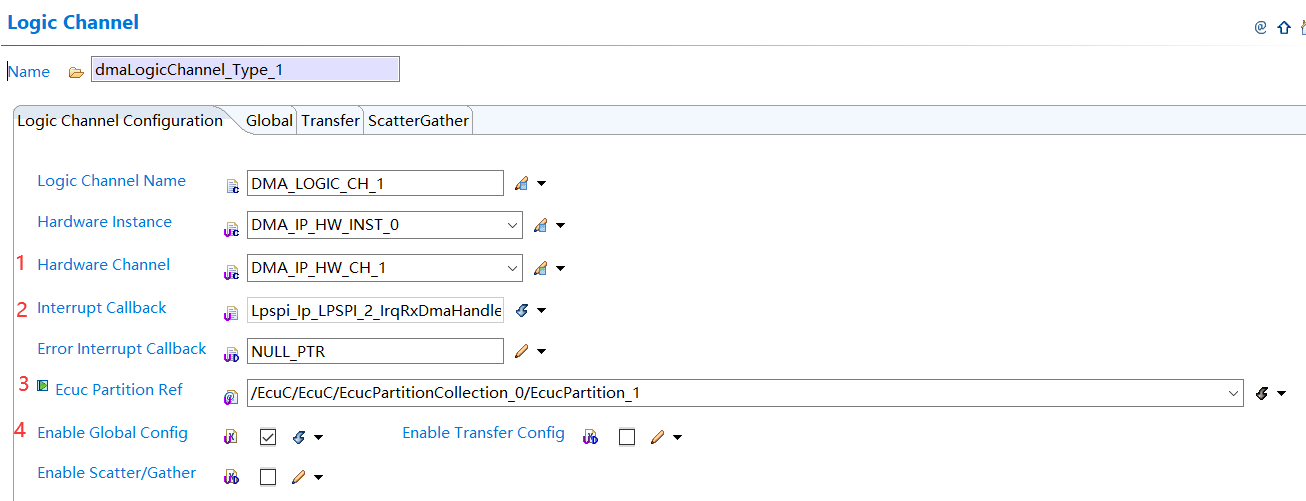

1.硬件通道选择

2.注册DMA回调函数

3.注册到core1

4.使能全局配置

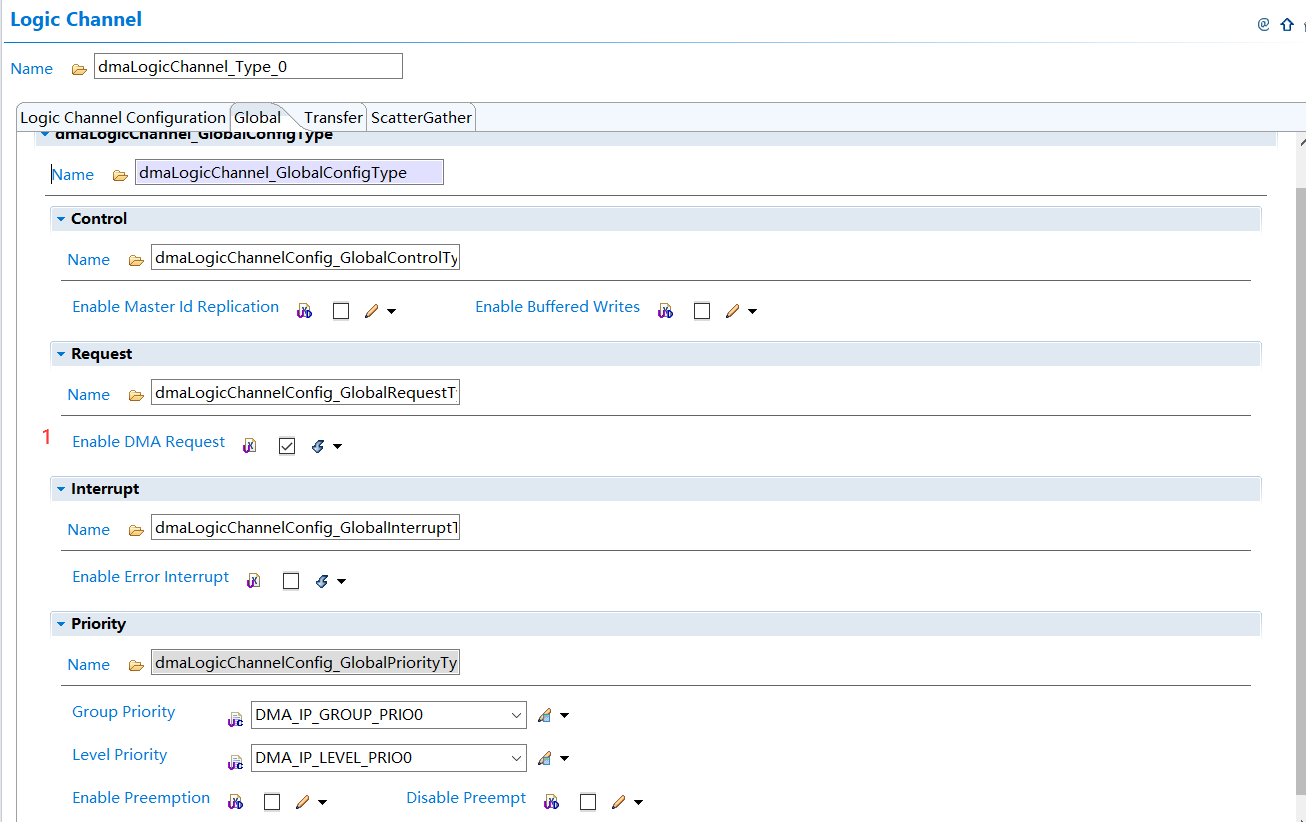

1.使能DMA请求，其他的保持默认配置就好

1.EB&IB

2.同步&异步

3.使能DMA

1.异步模式配置一个回调通知函数，代码需要自注册

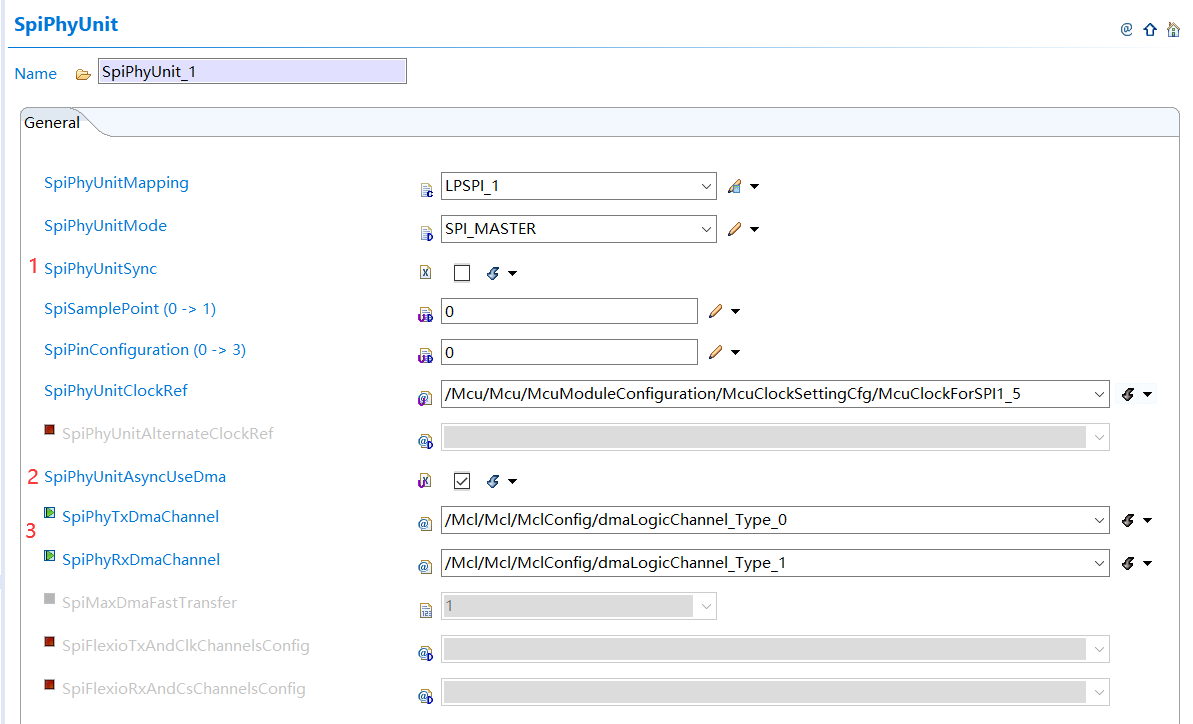

1.失能同步传输

2.使能异步传输

3.配置DMA的逻辑通道

至此，异步SPI的配置就完成了，接下来就是调试，可以简单的测试。

4.代码调试

4.1 同步SPI调试

对于同步传输，最简单的就是找到一个从芯片的可读可写的一个寄存器，直接先写一下寄存器再读一下寄存器，看是否SPI通信成功。

int main_c0(void)
{
	Spi_DataBufferType TxChBuf0[4] = {0x10,0x11,0x0,0x12};
    Spi_DataBufferType RxChBuf0[4];
    /* Init clock */
#if (STD_ON == MCU_PRECOMPILE_SUPPORT)
    Mcu_Init(NULL_PTR);
#else
    Mcu_Init(&Mcu_Config_VS_0);
#endif

#if (STD_ON == MCU_INIT_CLOCK)
    /* Initialize the clock tree and apply PLL as system clock */
    Mcu_InitClock(McuClockSettingConfig_0);

#if (STD_OFF == MCU_NO_PLL)
    while ( MCU_PLL_LOCKED != Mcu_GetPllStatus() )
    {
        /* Busy wait until the System PLL is locked */
    }
    Mcu_DistributePllClock();
#endif

    Mcu_SetMode(McuModeSettingConf_0);

#else
    #error "The Mcu Init Clock API should be enabled from the Mcu driver"
#endif

    /* Initialize all pins using the Port driver */
#if (STD_ON == PORT_PRECOMPILE_SUPPORT)
    Port_Init(NULL_PTR);
#else
    Port_Init(&Port_Config_VS_0);
#endif

    /* Initialize Platform driver */
    Platform_Init(NULL_PTR);

    Spi_Init(NULL_PTR);

    /* Set up external buffer to transmission and reception */
    Spi_SetupEB(SpiConf_SpiSequence_SpiSequence_0, TxChBuf0, RxChBuf0, 4);

    /* This sequence of slave: transferring 10 frame 16 bits using Dma */
    Spi_SyncTransmit(SpiConf_SpiSequence_SpiSequence_0);

    while (SPI_SEQ_OK != Spi_GetSequenceResult(SpiConf_SpiSequence_SpiSequence_0));

	for(;;)
	{
		/* do nothing */
	}


    return (0U);
}

int main_c1(void)
{
	Spi_DataBufferType TxChBuf1[4] = {0x10,0x11,0x0,0x12};
    Spi_DataBufferType RxChBuf1[4];
    /* Initialize all pins using the Port driver */
#if (STD_ON == PORT_PRECOMPILE_SUPPORT)
    Port_Init(NULL_PTR);
#else
    Port_Init(&Port_Config_VS_0);
#endif

    /* Initialize Platform driver */
    Platform_Init(NULL_PTR);

    Spi_Init(NULL_PTR);

    /* Set up external buffer to transmission and reception */
    Spi_SetupEB(SpiConf_SpiSequence_SpiSequence_1, TxChBuf1, RxChBuf1, 4);

    /* This sequence of slave: transferring 10 frame 16 bits using Dma */
    Spi_SyncTransmit(SpiConf_SpiSequence_SpiSequence_1);

    while (SPI_SEQ_OK != Spi_GetSequenceResult(SpiConf_SpiSequence_SpiSequence_1));

	for(;;)
	{
		/* do nothing */
	}

    return (0U);
}

SPI就是要么一步成功，要么从头查起，一旦出问题就得拿个示波器去抓时序波形，波形是最直观的，也是最快能定位问题的。

4.2异步SPI调试

core0的操作和同步的一样，这只记录一下core1的调试。

int main_c1(void)
{
	Spi_DataBufferType TxChBuf1[4] = {0x10,0x11,0x0,0x12};
    Spi_DataBufferType RxChBuf1[4];
    /* Initialize all pins using the Port driver */
#if (STD_ON == PORT_PRECOMPILE_SUPPORT)
    Port_Init(NULL_PTR);
#else
    Port_Init(&Port_Config_VS_0);
#endif

    /* Initialize Platform driver */
    Platform_Init(NULL_PTR);

    Spi_Init(NULL_PTR);
/*******************************the first*****************************************/
    /* Set up external buffer to transmission and reception */
    Spi_SetupEB(SpiConf_SpiSequence_SpiSequence_1, TxChBuf1, RxChBuf1, 4);

    /* This sequence of slave: transferring 10 frame 16 bits using Dma */
    Spi_AsyncTransmit(SpiConf_SpiSequence_SpiSequence_1);

    while (SPI_BUSY != Spi_axSpiHwUnitQueueArray[0].Status)
    {
    	Spi_MainFunction_Handling();
    }
/*******************************the first*****************************************/

/*******************************The second*****************************************/
	/* Using interrupt in transfer */
    Spi_SetAsyncMode(SPI_INTERRUPT_MODE);

	/* Set up external buffer to transmission and reception */
    Spi_SetupEB(SpiConf_SpiSequence_SpiSequence_1, TxChBuf1, RxChBuf1, 4);

 	/* This sequence of slave: transferring 10 frame 16 bits using Dma */
    Spi_AsyncTransmit(SpiConf_SpiSequence_SpiSequence_1);

    /*The next steps are all in the DMA_ISR*/
/*******************************The second*****************************************/


	for(;;)
	{
		/* do nothing */
	}

    return (0U);
}


void SPI_CallBack2(void)
{
	Spi_HWUnitType HWUnit = 0;
	uint8 txchn = 0,rxchn = 0;
	for(;HWUnit < (Spi_HWUnitType) SPI_MAX_HWUNIT;HWUnit++)
	{
		if(TRUE == Spi_apxSpiConfigPtr[Spi_GetCoreID]->HWUnitConfig[HWUnit].PhyUnitConfig->IpConfig.LpspiIpConfig->DmaUsed)
		{
			txchn = Spi_apxSpiConfigPtr[Spi_GetCoreID]->HWUnitConfig[HWUnit].PhyUnitConfig->IpConfig.LpspiIpConfig->TxDmaChannel;
			rxchn = Spi_apxSpiConfigPtr[Spi_GetCoreID]->HWUnitConfig[HWUnit].PhyUnitConfig->IpConfig.LpspiIpConfig->RxDmaChannel;

			Mcl_SetDmaChannelCommand(txchn, DMA_IP_CH_CLEAR_DONE);
			Mcl_SetDmaChannelCommand(rxchn, DMA_IP_CH_CLEAR_DONE);
		}
		else
        {
			/* do nothing*/
		}
	}
}
