从监测到预警，配电箱监测模块如何实现配电系统“看得见、管得住”

安科瑞刘鸿鹏

摘要

随着工业4.0和智能电网的发展，现代企业对配电系统的智能化、安全性和能效管理提出了更高要求。本文基于安科瑞电气股份有限公司的AESP110系列末端智能监测模块的技术特点，探讨了其在现代企业配电系统中的应用价值。该模块通过实时监测电气参数、提供多种报警功能、支持远程监控和数据分析，显著提升了配电系统的安全性、可靠性和能效管理水平，为企业配电系统的智能化升级提供了有效解决方案。

关键词：末端智能监测；配电系统；电气安全；能效管理；物联网

1.引言

现代企业的配电系统是保障生产运营的基础设施，其安全性和可靠性直接关系到企业的经济效益和社会责任。传统的配电系统监测手段往往局限于人工巡检和简单的断路器保护，难以满足企业对电气安全、能效管理和故障预警的更高需求。AESP110系列末端智能监测模块作为一种低压终端配电网络监测设备，通过集成电压、电流、功率、温度等多参数实时监测功能，结合智能报警和远程通讯能力，为企业配电系统的智能化管理提供了新的技术路径。

2. 行业现状

过往智慧安全用电的产品应用中，大多数监测进线  回路。主要存在以下几个问题：

2.1 定位复杂

难定位，不知道具体哪个回路出线问题，排查困难；出线过载或线缆温度过高无法知晓；

出线回路多，若都用进线回路方案，成本造价会成  倍增加，原有空间无法安装，需要增加箱体（又增加了 硬件成本以及安装成本）。

2.2 空间小

箱体预留空间狭小，空间有限，安装困难；末端回路如何在不扩容，不增加箱体情况下实现智能化监测和保护？

2.3 成本较高；

接线繁多（电压、电流、漏电、温度线）需要使用多设备组合才可实现。

2.4 保护有限(断路器保护）

仅过载和短路保护；

电压异常、超温、线缆过载、接触不良等无法进行监测和保护

2.5 末端回路智能化低

末端回路仅靠断路器进行保护，智能化低，不能通过智能化手段监控（手机、电脑查看）当前状态（电参量、安全隐患），及时发现潜在隐患

3. 应用场景

需要加装AESP末端监测模块的典型场景

3.1 安全风险较高的用电场所

老旧线路改造：建筑配电系统使用年限超过10年，线路老化存在隐患

易燃易爆环境：化工、纺织、木材加工等存在可燃物的场所

人员密集区域：医院、学校、商场等对用电安全要求高的公共场所

重要设备供电：数据中心、精密仪器等对电能质量敏感的场合

3.2 能效管理需求迫切的场景

电费异常偏高：月度电费波动大或明显高于行业平均水平

需分项计量的场合：出租商铺、共享办公等需要独立核算用电量的场景

生产能耗管控：制造企业需要监测各产线、设备的实时能耗

节能改造项目：需要基线数据支撑和节能效果验证的场合

3.3 运维管理存在痛点的场景

故障频发：每月出现2次以上不明原因跳闸

抢修困难：故障定位平均耗时超过2小时

缺乏专业电工：没有24小时值班电工的场所

设备分散：配电箱分布在多个楼层或区域

3.4 智能化升级需求场景

新建智能建筑：需符合绿色建筑或智能建筑标准

能源管理系统建设：需要实时数据接入EMS/BMS系统

物联网平台对接：计划接入智慧园区/智慧城市平台

双碳目标落实：需要碳排放数据监测和报告

建议先对配电系统进行诊断评估，重点考察：历史故障记录、电能质量数据、运维成本构成等指标，再决定具体加装方案。对于新建项目，建议直接采用智能配电系统设计。

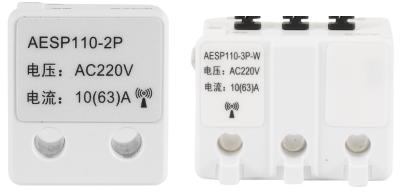

4. AESP末端监测模块

AESP110系列末端智能监测模块（以下简称模块）应用于户内建筑物及类似场所的工业、商业、民用建筑及基础设施等领域低压终端配电网络。此模块配合断路器使用，对用电线路的关键电气因素，如电压、电流、功率、温度、能耗等进行实时监测，具有预警报警、电能计量统计等功能。

本系列产品适用于单相、双火线、三相三线、三相四线中性点直接接地（TT）的低压电网系统。

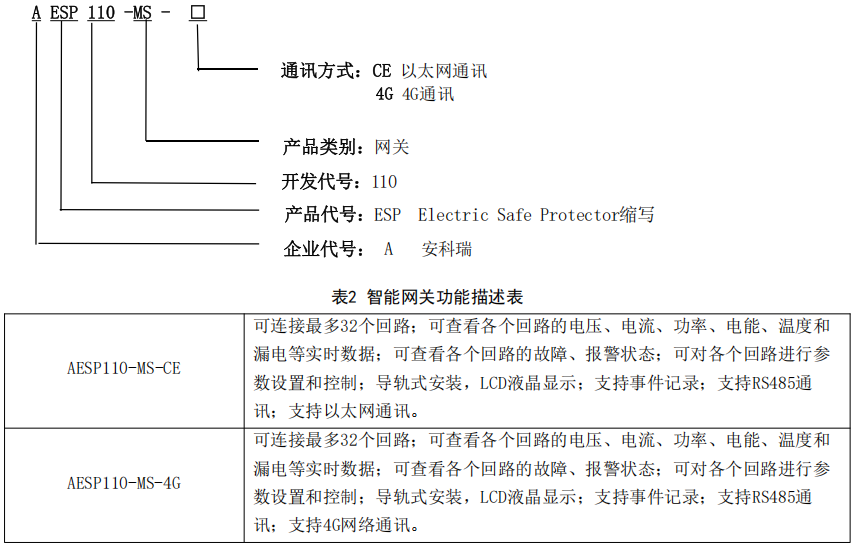

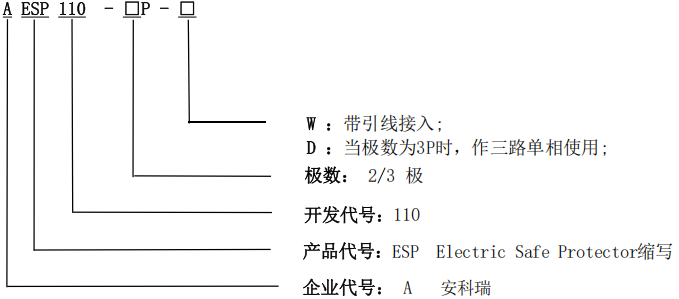

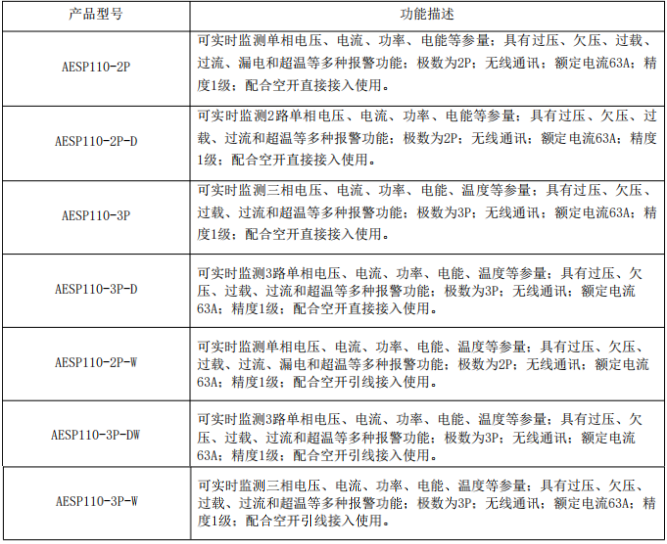

4.1设备选型

172，。，有任何问题，。6972

都可以随时问的，。5322

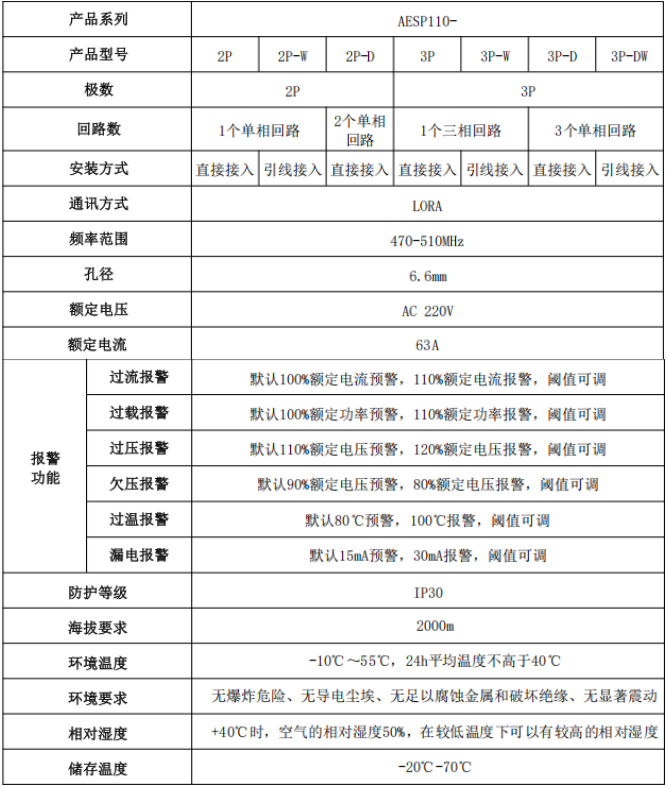

4.2 技术参数

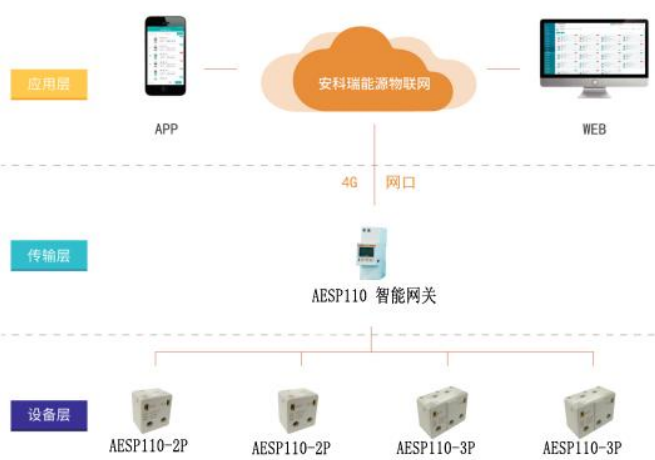

4.3 组网架构

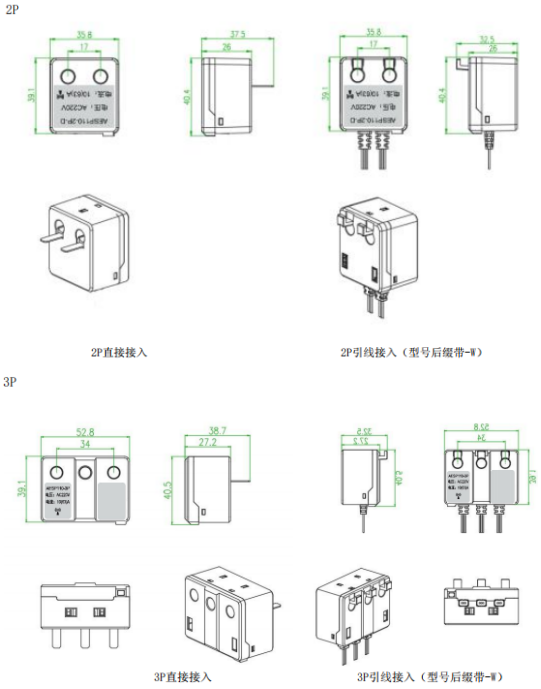

4.4 设备规格

5. 应用对比

AESP智能监测模块应用与否的配电系统对比分析

在现代配电系统中，采用AESP110系列末端智能监测模块与传统配电系统存在显著差异。以下从多个维度进行对比分析：

5.1 电气安全与故障预防

应用AESP的配电系统具备安全防护能力。系统可实时监测电流，在过载风险出现前就发出预警，避免跳闸事故；能检测剩余电流（15mA预警，30mA报警），有效防止触电事故；持续监控线路温度（80℃预警，100℃报警），预防电气火灾；还能监测电压异常（过压＞120%、欠压＜80%），保护用电设备。

相比之下，传统配电系统仅依赖断路器的被动保护，故障发生后才能发现；漏电保护功能有限，可能出现误动或拒动；缺乏温度监测，火灾隐患难以及时发现；电压波动往往要等到设备损坏才能察觉。

核心差距：AESP系统能实现主动预警，将电气事故防范于未然，而传统系统只能被动应对已发生的故障。

5.2 能效管理与用电成本

应用AESP的配电系统采用高精度（1级）计量，可对各回路用电量进行独立统计；实时监测功率因数，帮助优化无功补偿；通过能耗数据分析，能识别高耗能设备；还能记录用电趋势，辅助制定峰谷用电策略。这些功能可帮助企业降低5%15%的用电成本。

传统配电系统通常只有总表计量，无法分析各回路能耗；功率因数问题往往要等到电网罚款才发现；能耗管理粗放，节能措施缺乏数据支持；用电时段优化无从谈起。

核心差距：AESP系统实现精细化的能源管理，而传统系统在能效优化方面基本处于"盲管"状态。

5.3 运维效率与管理方式

应用AESP的配电系统能定位故障类型和位置，大幅缩短排查时间；支持远程监控，运维人员可通过手机接收报警信息；保存20条历史故障记录，便于分析问题趋势；基于运行数据可实施预防性维护，提前更换老化设备。

传统配电系统故障排查依赖人工经验，需要逐级检查；必须现场巡检，无法远程管理；没有故障记录，难以追溯问题根源；维护方式被动，通常是"坏了才修"。

核心差距：AESP系统将运维效率提升70%以上，而传统系统运维工作费时费力。

5.4 系统扩展性与智能化

应用AESP的配电系统采用开放式架构，支持Modbus/MQTT等协议，可轻松接入能源管理系统；为光伏、储能等新型电力设备预留接口；能与其他智能设备联动，实现自动化控制。

传统配电系统是封闭架构，难以进行数据共享；智能化改造困难且成本高；无法与其他系统联动，扩展性差。

核心差距：AESP系统为未来升级预留空间，而传统系统难以适应智能化发展趋势。

AESP智能监测模块代表了配电系统的发展方向，在安全性、能效管理、运维效率、扩展性等方面超越传统配电系统。对于工业厂房、商业综合体、数据中心等用电复杂的场景，强烈建议采用；即使是小型商铺，从长远发展考虑也值得投入。

这种智能化改造不仅能提升用电安全和管理水平，更是企业数字化转型的重要基础，将为未来的能源管理升级奠定坚实基础。

6.结论

AESP110系列末端智能监测模块通过技术设计和丰富的功能配置，为现代企业配电系统提供了智能化解决方案。其实时监测、智能报警、能效管理和远程控制能力，显著提升了配电系统的安全性、可靠性和经济性。随着物联网技术的发展和企业数字化转型的深入，此类智能监测设备将在更广泛的领域发挥重要作用，推动配电系统向更加智能的方向发展。

未来，随着人工智能技术的应用，末端智能监测模块将进一步发展出自诊断、自学习和自适应能力，为企业配电管理提供更加智能化的支持。同时，与可再生能源、储能系统的深度融合，也将拓展其在新型电力系统中的应用前景。
