UGUI研究院之SpritePacker打包参数（四）

上篇文章说了UGUI上图集的使用，这一篇继续看看SpritePacker怎么打包图集。我觉得我们有必要对比一下NGUI的图集，NGUI在打包图集的时候图集的默认格式是RGBA32，也就是支持带透明通道的图片，这样一张1024的图集也就是4M内存。为了优化图集，我们可以选择把带透明通道图片 和 不带透明通道的图片分开打图集，这样可以减少内存的占用量。

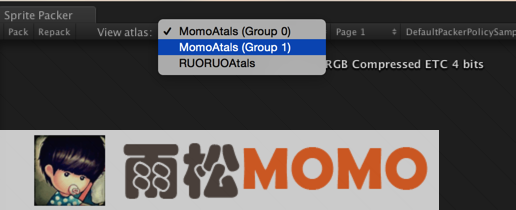

然而着一切的一切在NGUI上都需要手动操作，而SpritePacker则全自动完成。Sprite上的Packing Tag 同一标识的图片UGUI会把相同图片格式的图片打包成同一图集。如下图所示，MomoAtals和RUORUOAtlas就是Packing Tag的标识符，那么此时根据这两个标识符SpritePacker将打出两个图集出来。 因为MomoAtlas这些图片中，一部分是RGBA32格式，还有一部分是ETC 4bits格式，那么MomoAtlas将被在分成两个图集，就是尾缀带Group的。



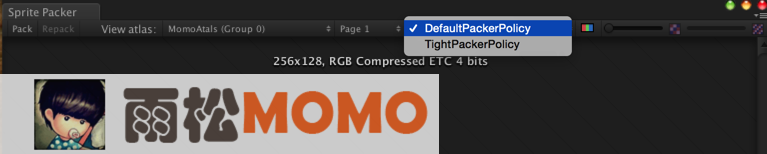

打包Sprite Packer有两个打包模式，如下图所示分别是DefaultPackerPolicy和TightPackerPolicy。

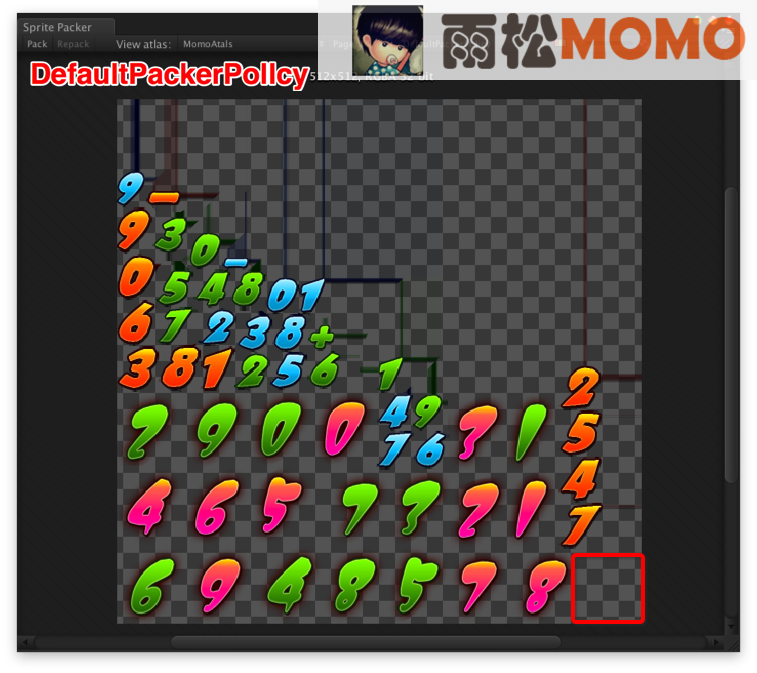

DefaultPackerPolicy：是默认的打包方式，也是矩形打包方式。他会把所有的小图按照矩形的方式来排列，如果宽高不一样的图片，它们会自动补起。

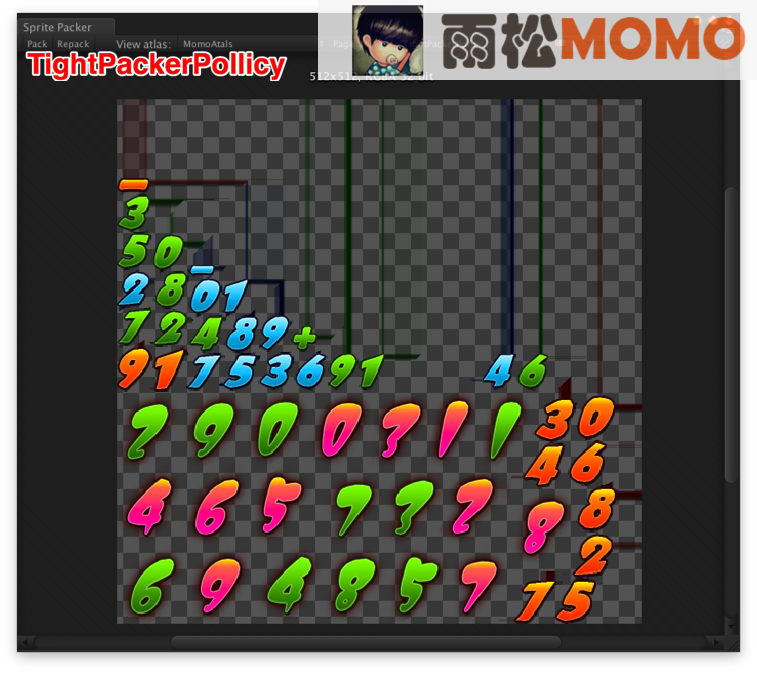

TightPackerPolicy：是紧密打包方式，也就是尽可能的把图片都打包在图集上，这种方式要比DefaultPackerPolicy打包的图片更多一些，也就是更省空间。



根据图集的布局可以清晰的看到TightPackerPolicy图集更加紧密。



DefaultPackerPolicy模式打包是unity所推荐的，理论上所有图集都可以使用DefaultPackerPolicy来完成打包。还有一个特性就是可以让图集中某几张图片单独采取DefaultPackerPolicy或者TightPackerPolicy的方式。

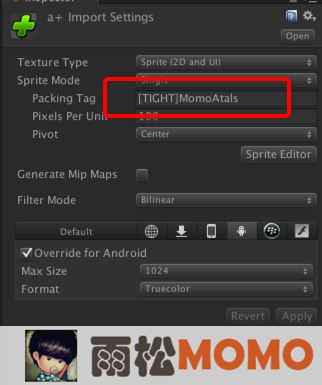

如下图所示，比如当前打包图集是DefaultPackerPolicy 那么小图中[TIGHT]开头的就表示单独这张图采用TightPackerPolicy打包模式。

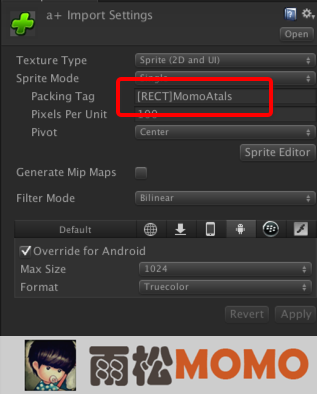

如下图所示，比如当前打包图集是TightPackerPolicy 那么小图中[RECT]开头的就表示单独这张图采用DefaultPackerPolicy打包模式。





Unity只提供了这两种图集打包方法。假如我想自定义打包方式咋办?比如我想设置图片打包格式，或者图集大小等等怎么办？把如下代码放在Editor文件夹下， 在代码里面就可以设置图集的属性了。



  1 using System;
  2 using System.Linq;
  3 using UnityEngine;
  4 using UnityEditor;
  5 using UnityEditor.Sprites;
  6 using System.Collections.Generic;
  7
  8 // DefaultPackerPolicy will pack rectangles no matter what Sprite mesh type is unless their packing tag contains "[TIGHT]".
  9 class DefaultPackerPolicySample : UnityEditor.Sprites.IPackerPolicy
 10 {
 11     protected class Entry
 12     {
 13         public Sprite            sprite;
 14         public AtlasSettings     settings;
 15         public string            atlasName;
 16         public SpritePackingMode packingMode;
 17     }
 18
 19     public virtual int GetVersion() { return 1; }
 20
 21     protected virtual string TagPrefix { get { return "[TIGHT]"; } }
 22     protected virtual bool AllowTightWhenTagged { get { return true; } }
 23
 24     public void OnGroupAtlases(BuildTarget target, PackerJob job, int[] textureImporterInstanceIDs)
 25     {
 26         List<Entry> entries = new List<Entry>();
 27
 28         foreach (int instanceID in textureImporterInstanceIDs)
 29         {
 30             TextureImporter ti = EditorUtility.InstanceIDToObject(instanceID) as TextureImporter;
 31
 32             TextureImportInstructions ins = new TextureImportInstructions();
 33             ti.ReadTextureImportInstructions(ins, target);
 34
 35             TextureImporterSettings tis = new TextureImporterSettings();
 36             ti.ReadTextureSettings(tis);
 37
 38             Sprite[] sprites = AssetDatabase.LoadAllAssetRepresentationsAtPath(ti.assetPath).Select(x => x as Sprite).Where(x => x != null).ToArray();
 39             foreach (Sprite sprite in sprites)
 40             {
 41                                 //在这里设置每个图集的参数
 42                 Entry entry = new Entry();
 43                 entry.sprite = sprite;
 44                 entry.settings.format = ins.desiredFormat;
 45                 entry.settings.usageMode = ins.usageMode;
 46                 entry.settings.colorSpace = ins.colorSpace;
 47                 entry.settings.compressionQuality = ins.compressionQuality;
 48                 entry.settings.filterMode = Enum.IsDefined(typeof(FilterMode), ti.filterMode) ? ti.filterMode : FilterMode.Bilinear;
 49                 entry.settings.maxWidth = 1024;
 50                 entry.settings.maxHeight = 1024;
 51                 entry.atlasName = ParseAtlasName(ti.spritePackingTag);
 52                 entry.packingMode = GetPackingMode(ti.spritePackingTag, tis.spriteMeshType);
 53
 54                 entries.Add(entry);
 55             }
 56
 57             Resources.UnloadAsset(ti);
 58         }
 59
 60         // First split sprites into groups based on atlas name
 61         var atlasGroups =
 62             from e in entries
 63                 group e by e.atlasName;
 64         foreach (var atlasGroup in atlasGroups)
 65         {
 66             int page = 0;
 67             // Then split those groups into smaller groups based on texture settings
 68             var settingsGroups =
 69                 from t in atlasGroup
 70                     group t by t.settings;
 71             foreach (var settingsGroup in settingsGroups)
 72             {
 73                 string atlasName = atlasGroup.Key;
 74                 if (settingsGroups.Count() > 1)
 75                     atlasName += string.Format(" (Group {0})", page);
 76
 77                 job.AddAtlas(atlasName, settingsGroup.Key);
 78                 foreach (Entry entry in settingsGroup)
 79                 {
 80                     job.AssignToAtlas(atlasName, entry.sprite, entry.packingMode, SpritePackingRotation.None);
 81                 }
 82
 83                 ++page;
 84             }
 85         }
 86     }
 87
 88     protected bool IsTagPrefixed(string packingTag)
 89     {
 90         packingTag = packingTag.Trim();
 91         if (packingTag.Length < TagPrefix.Length)
 92             return false;
 93         return (packingTag.Substring(0, TagPrefix.Length) == TagPrefix);
 94     }
 95
 96     private string ParseAtlasName(string packingTag)
 97     {
 98         string name = packingTag.Trim();
 99         if (IsTagPrefixed(name))
100             name = name.Substring(TagPrefix.Length).Trim();
101         return (name.Length == 0) ? "(unnamed)" : name;
102     }
103
104     private SpritePackingMode GetPackingMode(string packingTag, SpriteMeshType meshType)
105     {
106         if (meshType == SpriteMeshType.Tight)
107             if (IsTagPrefixed(packingTag) == AllowTightWhenTagged)
108                 return SpritePackingMode.Tight;
109         return SpritePackingMode.Rectangle;
110     }
111 }

View Code

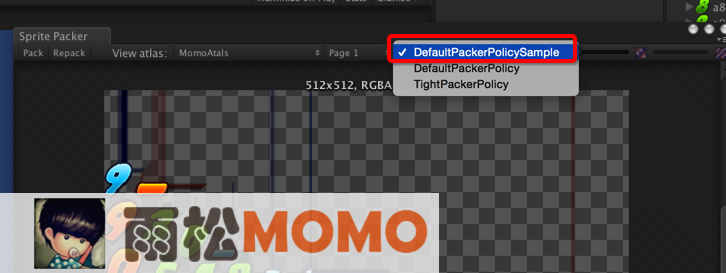

如下图所示，SpritePacker就多出了一个打包图集的选项。





有可能我们会同时把很多图片都拖入unity中，虽然可以全选在设置图片的pack tag，但是我觉得最好全自动完成，比如我们把图片放在不同的文件夹下，那么文件夹的名子就可以用做Atals的名子。最后在分享一条这样的脚本。



 1 using UnityEngine;
 2 using System.Collections;
 3 using UnityEditor;
 4 using System.IO;
 5
 6 public class  Post : AssetPostprocessor
 7 {
 8
 9     void OnPostprocessTexture (Texture2D texture)
10     {
11         string AtlasName =  new DirectoryInfo(Path.GetDirectoryName(assetPath)).Name;
12         TextureImporter textureImporter  = assetImporter as TextureImporter;
13         textureImporter.textureType = TextureImporterType.Sprite;
14         textureImporter.spritePackingTag = AtlasName;
15         textureImporter.mipmapEnabled = false;
16     }
17
18 }

好了，今天比较高兴，入手了ipad air2 嘿嘿嘿～～ 欢迎大家在下面给我留言我们一起讨论。
