RS485的一些总结

1.半双工工作方式

2.采用平衡驱动器和差分接收器，抗共模干扰能力强

3.最大通信距离1219m

4.最大传输速度10mb/s，最小10k/s

5.特性阻抗120Ω

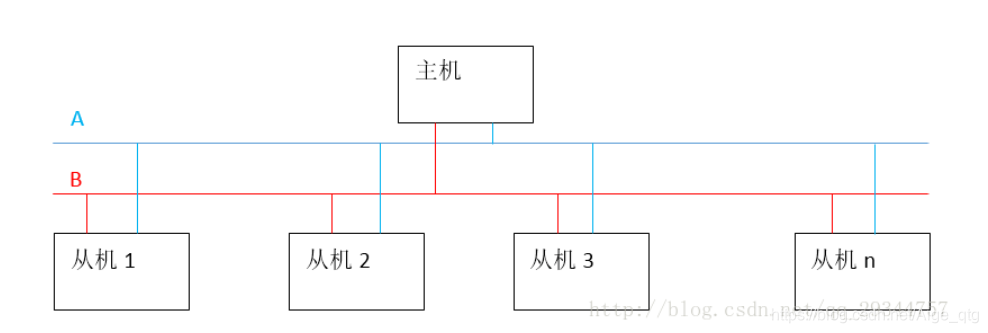

6.设备与设备之间要串联不可环形或星形网络

7.主从通信，一主多从

8.数据传输，先发高位再发低位



具体规格要求:

1. 接收器的输入电阻rin≥12kΩ 　

2. 驱动器能输出±7v的共模电压 　

3.输入端的电容≤50pf 　

4. 在节点数为32个，配置了120Ω的终端电阻的情况下，

驱动器至少还能输出电压1.5v（终端电阻的大小与所用

双绞线的参数有关） 　

5.接收器的输入灵敏度为200mv（即（v+）-（v-）≥0.2v

，表示信号"0"；（v+）-（v-）≤-0.2v，表示信号"1"）

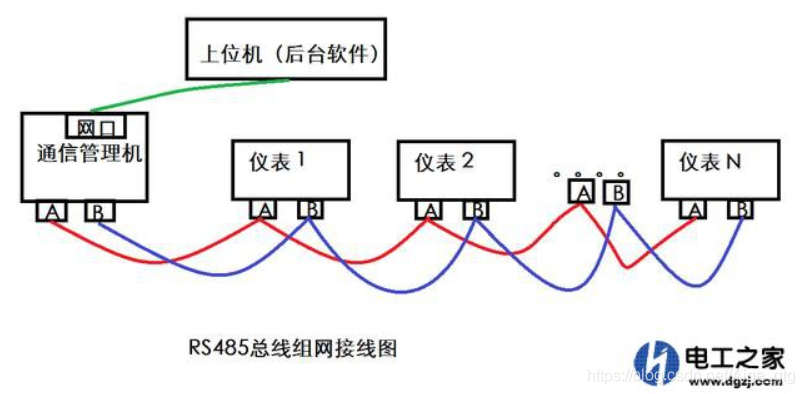

总线布线规范:

1.485总线必须要接地。(一点接地，多点适得其反)

2.485信号线不可以和强电电源线一同走线。

4.485信号线可以使用屏蔽线作为布线，也可以使用

   非屏蔽线作为布线。

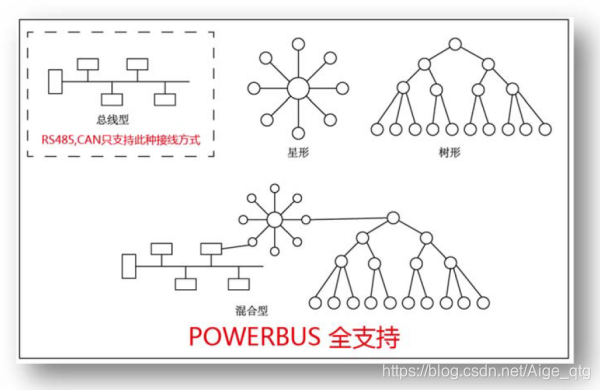

5.485布线不可以布置成星型接线与树形接线。

实际应用：

1.在传输电缆的末端只要跨接了与电缆特性阻抗相

   匹配的终端电阻，就能有效的减少信号反射。

2.信号反射对数据传输的影响，归根结底是因为

  反射信号触发了接收器输入端的比较器，使接收

  器收到了错误的信号，导致crc校验错误或整个

数据帧错误。

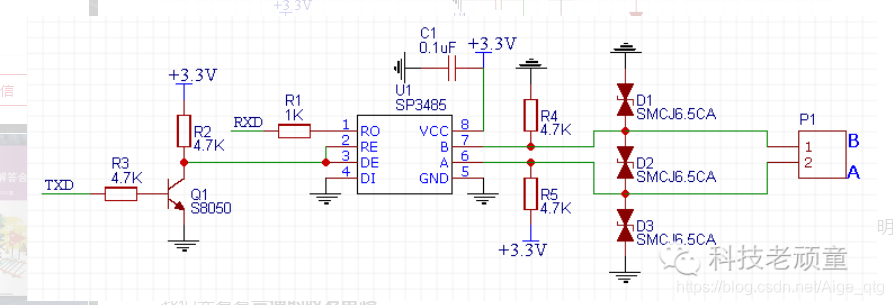

电路：

Modbus通信协议：

1. 起始位和结束符：前后都至少有3.5个字节的时间

间隔，起始位和结束符实际上没有任何数据，T1-T2

-T3-T4代表的是时间间隔3.5个字节以上的时间，而

真正有意义的第一个字节是设备地址。

2. 设备地址：每个设备都有自己的地址，0x00是广播地址。

3. 功能代码：需要时再了解

4.CRC校验：CRC校验函数把一帧数据除最后两个字节外，

前边所有的字节进行特定的算法计算，计算完后生成了一

个16bit的数据，作为CRC校验码，添加在一帧数据的最后

。接收方接收到数据后，同样会把前边的字节进行CRC计算

，计算完了再和发过来的CRC的16bit的数据进行比较，如

果相同则认为数据正常，没有出错，如果比较不相同，则

说明数据在传输中发生了错误，这帧数据将被丢弃，就像

没收到一样，而发送方会在得不到回应后做相应的处理错

误处理。
