测水位,六种传感器都知道,算你牛!

1. 压力水位传感器

原理:测量水压,通过压强公式就算水位高度,Ρ = ρ .g. H + Po式中:
P :变送器迎液面所受压强
ρ:被测液体密度
g :当地重力加速度
Po :液面上大气压
H :变送器投入液体的深度

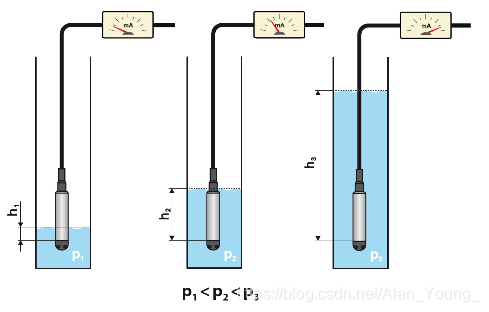

在这里插入图片描述

一般的做法是,传感器的正压腔引入液体P,负压腔连接大气Po, 测得压差P - Po = ρ .g. H
这种做法最大的好处是:不用担心液面上的泡沫。

2. 光学液位传感器

原理:利用光在两种不同介质界面会发生反射折射,且在液体里和空气中折射率不一致。

一般光学液位传感器会有一个红外线发射器和一个红外线接收器。在空气中,发射的红外线正好被接收器接收到。浸在液体中,折射率发生改变,使得接收器收不到或者收到较少红外线。

举例: Cynergy 3 OLS500D3

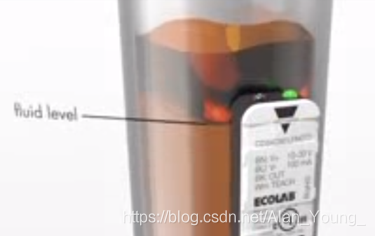

在这里插入图片描述

3. 浮子液位传感器

原理:利用浮力,使浮子上升。通过判断浮子上升,来判断水位。

如何判断浮子上升?

举例:Littelfuse 59630, 内部使用磁簧管。当浮子上升,触发磁簧管,给出一个电信号。
在这里插入图片描述

4. 电阻型液位传感器

原理:印刷电路板侵入水中,阻值会改变,通过测量阻值额变化来计算水位。

举例:Adafruit Industries LLC 3828

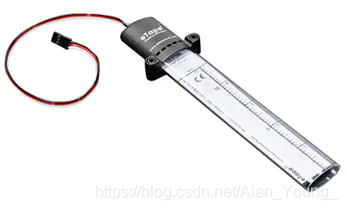

在这里插入图片描述

应用时要保证传感器与液面垂直。水越少时,测得的阻值越高。

5. 非接触电容式液位传感器

原理:根据有水状态与无水状态时不同的电容变化来判断水位。

一般贴在非金属的管壁外面,无需接触液体,可检测水基液体(导电)液位。

举例:Carlo Gavazzi Inc. CD34CNFLFPOP2
在这里插入图片描述

6. 非接触超声液位传感器

原理:超声波碰到液面会反射,通过检测计算超声波发射和接受的时间差来计算距离。

举例:TE Connectivity Measurement Specialties LL01-1AA01

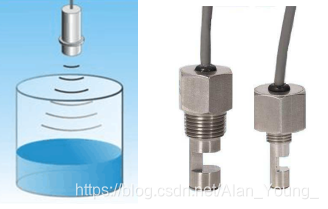

在这里插入图片描述

最后

其实这六种方法并没有穷尽,每个种类下面还可以衍生出许多变种。这里只是抛砖引玉,希望能给大家带来一些启示。
