单片机人机界面及电子钟-微机原理课程设计

课程设计题目： 沟通对话的单片机---单片机人机界面及电子钟

所修课程名称： 《微机原理及应用》(1)

徐晓峰

2024.1.2

---

单片机人机界面及电子钟

一、设计目的

  （1） 了解熟悉七段LED工作原理
  （2） 了解熟悉多键盘扫描工作原理
  （3） 构建人机界面

二、设计任务

  项目内容：
（1） 构建一个六位的七段LED和4*4的键盘矩阵
（2） 构建运行一个电子时钟，显示时：分：秒：，数字按秒递增
（3） 可以校正时间和设定闹钟
思考：分析如何减少时钟的误差

三、设计内容

  使用51单片机采用4x4的键盘矩阵设计电子钟，其中键盘矩阵有4行和4列。键盘的工作原理是基于按键的排布和按键闭合时的电路连通情况，将键盘的4行和4列连接到51单片机的I/O引脚上。每个按键位于交点处，其中一根导线表示按键的行，另一根表示按键的列。当按下某个按键时，行和列导线通过按键的闭合而连接，从而创建一个特定的电路路径，进而识别出所按下的按键。
  键盘扫描的目标是检测哪个按键被按下。扫描过程是先行扫描：逐一设置每一行为低电平，同时检查列引脚的状态。如果列引脚为低电平，表示在当前行和列的交点处有按键按下。再列扫描：逐一设置每一列为低电平，同时检查行引脚的状态。如果行引脚为低电平，表示在当前列和行的交点处有按键按下。
但键盘扫描时，可能会出现按键的抖动问题，通过在软件中引入防抖解决这个问题，以确保只记录一次按键事件。
  七段LED数码管是一种常见的显示设备，用于显示数字字符（0-9）以及一些字母字符（A-F）和特殊符号。它由七个独立的LED段（a、b、c、d、e、f、g）组成，加上一个小数点（dp），可以显示不同的字符和数字。七段LED显示器的每个LED段代表显示字符的一部分。它们通常排列成一个数字"8"，其中a、b、c、d、e、f、g分别代表8个部分，小数点dp代表"8"的中间。每个LED段有两个状态，亮和暗。当需要显示某个字符时，通过控制相应的LED段的电平状态来实现。但七段LED需要一个驱动电路，将51单片机的输出信号转化为控制每个LED段的电平。使用字符解码器可以更加方便的控制七段LED，可以它将数字或字符输入转化为相应的LED段亮暗状态。

3.1 硬件设计与仿真

  使用八级联七段数码管，分别连接到到89C51单片机的P0口和P2口输出引脚上，共需要需要16个引脚来控制八级联7段数码管显示。
  设计键盘矩阵，连接4x4的键盘矩阵到89C51单片机的P1口输入引脚上，4行和4列需要8个引脚，其中4个用于输入行和4个用于输出列。并设计一个蜂鸣器以实现闹钟接口。
  主要实现的功能有，日期显示，时间显示，日期，时间切换，修改日期及时间，12小时/24小时切换 ，闹钟功能 ，闹钟关闭/打开 。
  所用的电子元器件有单片机89C51，八级联LED数码管（共阳极），上拉电阻，按键若干。因为需要实现闹钟，加入蜂鸣器，按键连接到P1.0-P1.6，P1.7连接蜂鸣器，P0,P2口控制显示器显示日期，时间等。
  

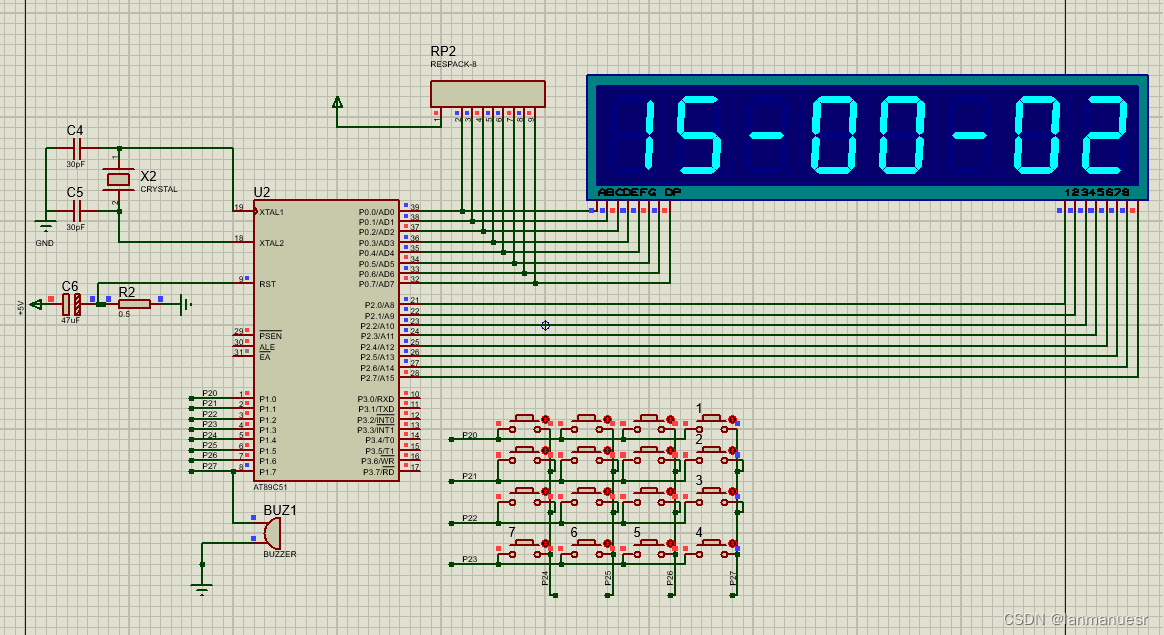

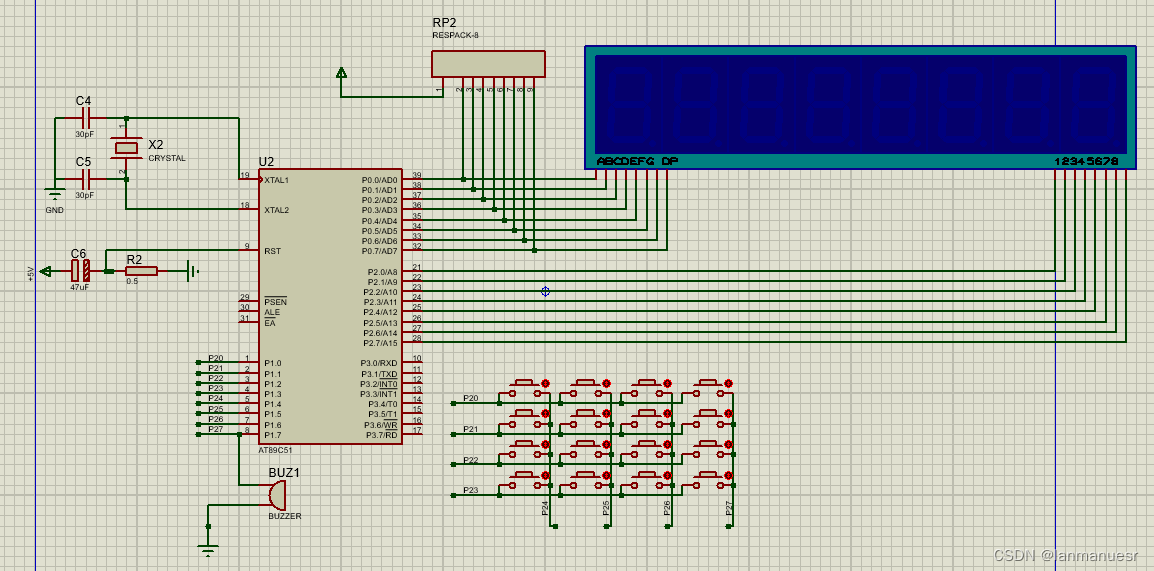

图 1 总体电路

3.2 局部电路

3.2.1晶振电路

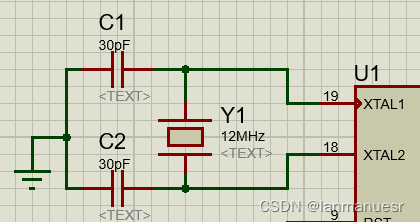

  晶振电路主要用于产生12M 的晶振，给单片机提供工作信号脉冲。如图所示，将两个电容C1、C2串联在AT89C51的18和19端口即XTAL1和XTAL2两个端口，再并联一个晶振器（如图中Y1），最后整体接地，构成晶振电路。
  

图 2 晶振电路

3.2.2 复位电路

  将如图所示电路接入AT89C51的9号端口RST端口，用于总电路的复位。

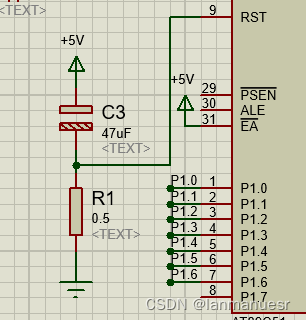

图 3 复位电路

3.2.3按键电路

  用4*4矩阵键盘的16个按键实现不同的功能，并且按键有去抖动功能，数码管可以通过清零键清零。左上角的9位作为9个数字输入按键，剩下的8位按键分别实现以下功能：
  按键1的功能为：转换显示内容，将时间转换为日期，将日期转换为时间。
  按键2的功能为：按下实现24/12转换。
  按键3的功能为：当显示日期时,年增加，当显示时间时,小时增加，当显示闹钟时，小时增加。
  按键4的功能为：当显示日期时月增加，当显示时间时分增加，当闹钟时分增加。
  按键5的功能为：当显示日期时日增加，当显示时间时秒增加，当闹钟时秒增加。
  按键6的功能为：设置闹钟的时间。
  按键7的功能为：打开或者关闭闹钟。

  

图 4 按键电路

3.2.4 显示电路

  

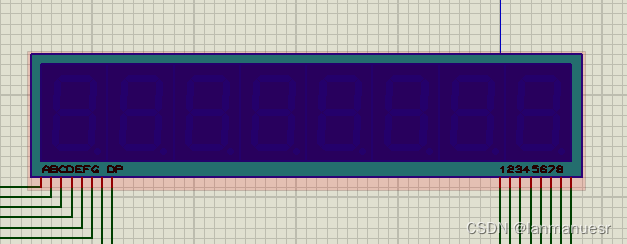

图 5 显示电路

四、软件设计、说明与仿真

  为了实现本次的功能，可以选择用C语言或者汇编语言来编写相应程序，但是由于汇编语言能实现功能较少，且编写复杂，而本次课程设计涉及的软件部分又较为繁琐，故采用相对来说更加便捷、清晰的C语言来编写。
  本次设计大体功能需要再构建一个六位的七段LED和4*4的键盘矩阵的基础上，构建运行一个电子时钟，显示时：分：秒：，数字按秒递增，并且可以校正时间和设定闹钟。
  本次软件部分可大致分为以下部分:
    1. 主函数
    2. 键盘扫描模块
    3. 七段LED显示模块
    4. 中断处理模块

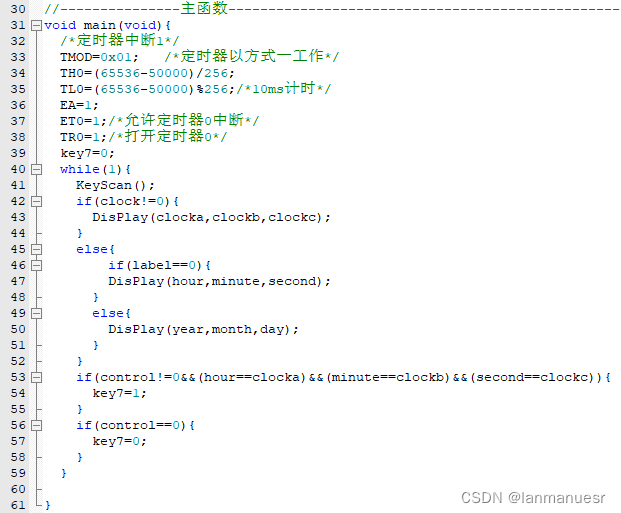

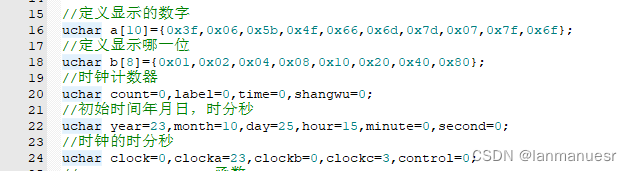

4.1 主函数

  

  

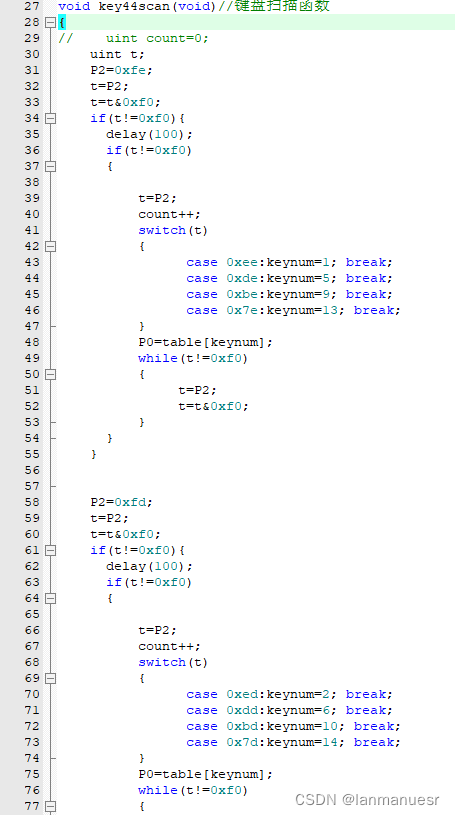

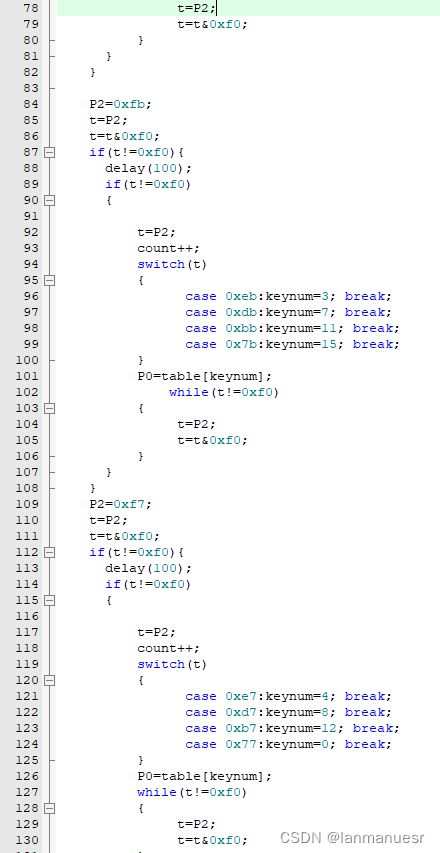

4.2 键盘扫描模块

  

  

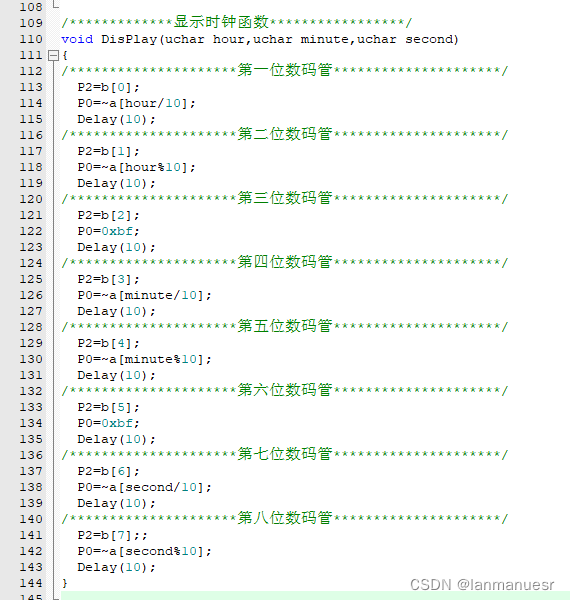

4.3 八位七段LED显示模块

  

  

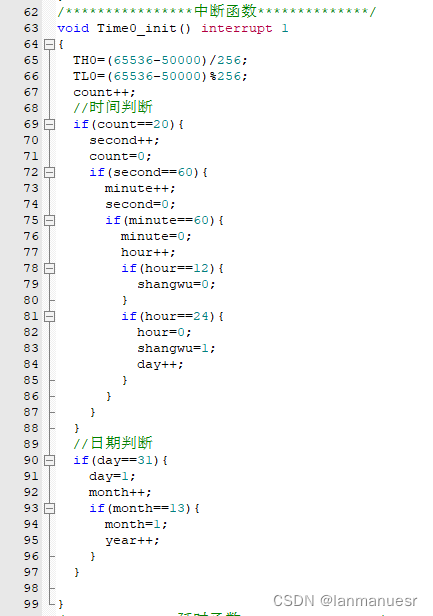

4.4 中断处理模块

  

五、联合仿真结果及分析

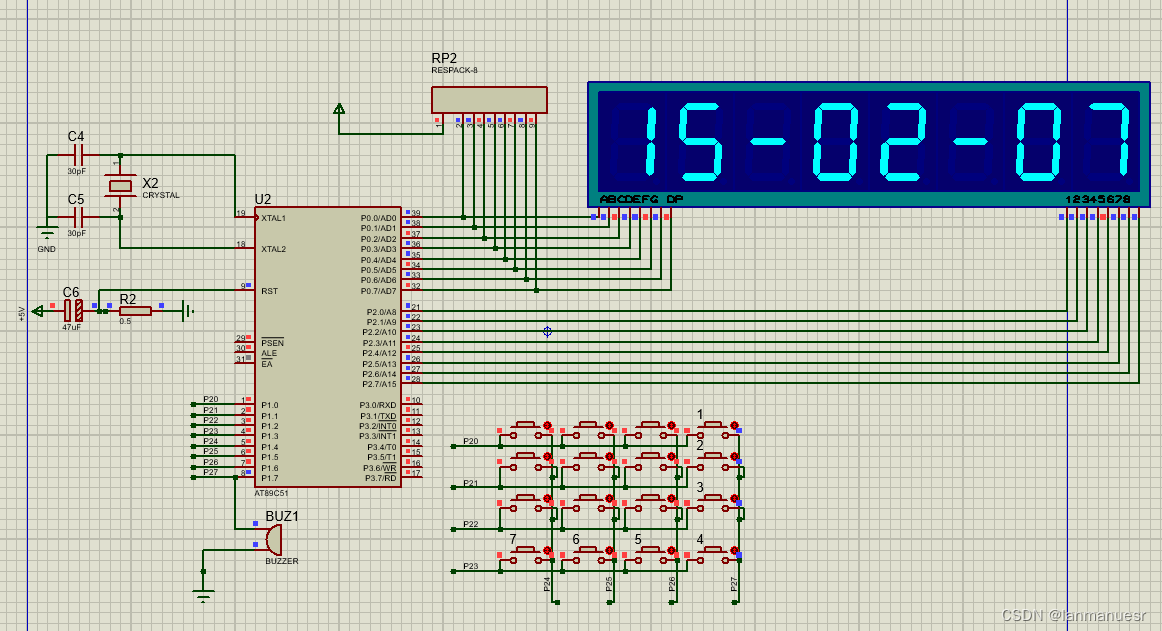

  开始仿真后，八位七段数码管自动显示时间，显示下午15:00。

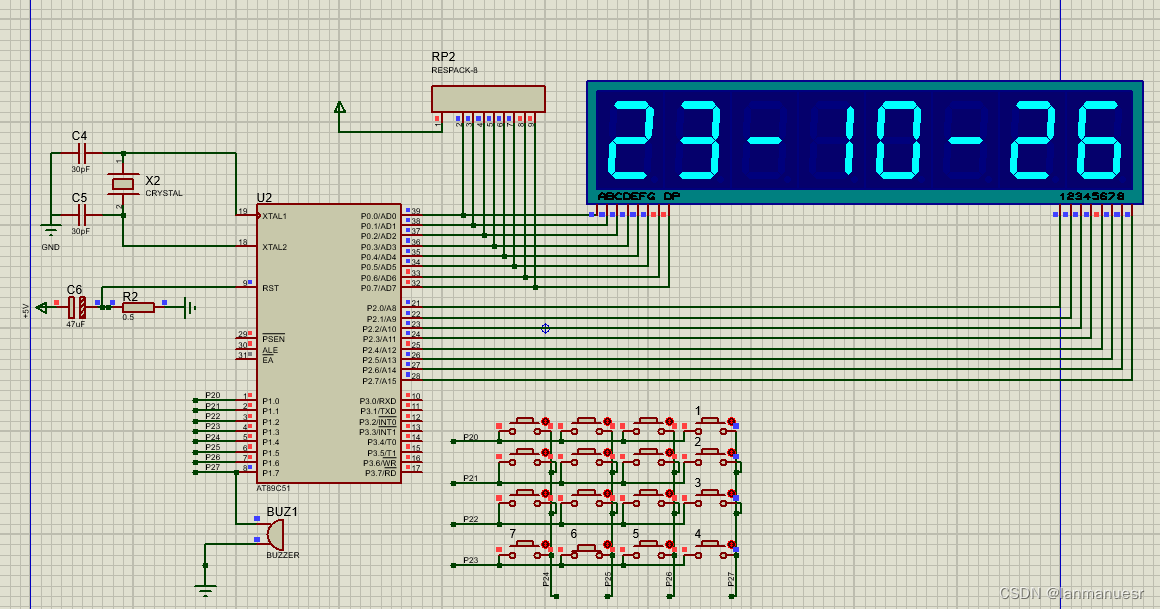

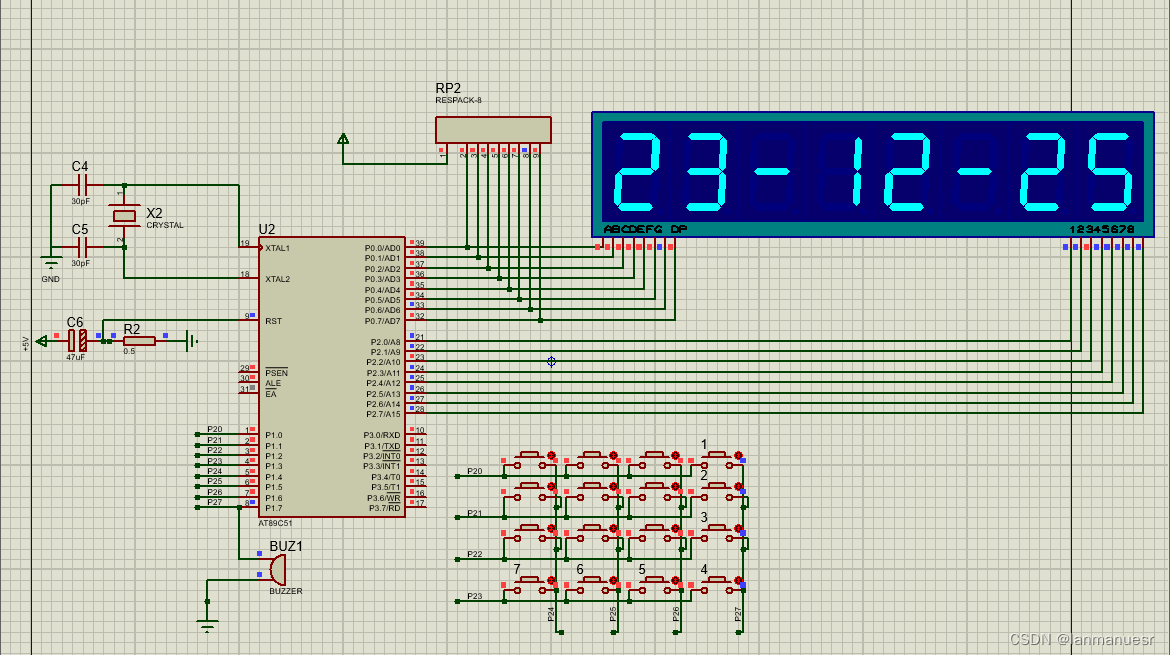

  按下按键1，转换显示内容，将时间转换为日期，将日期转换为时间。此时为23年20月25日

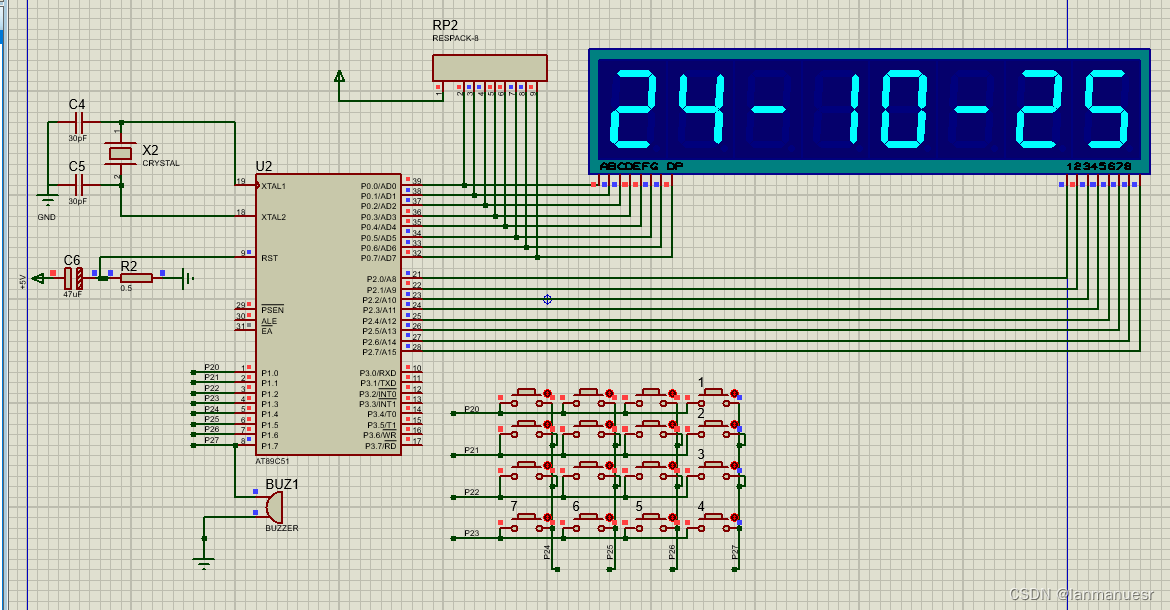

  按下按键2，实现24/12时间刻度转换。

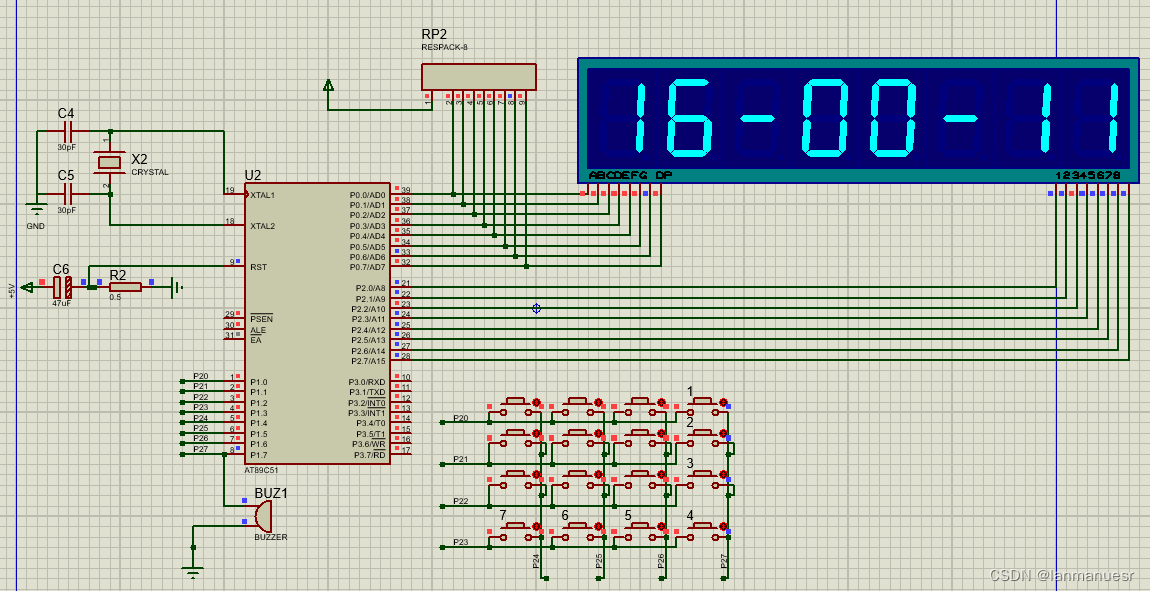

  按下按键3后，若此时显示日期时,年增加，若此时显示时间时,小时增加，若此时显示闹钟时，小时增加。

  按下按键4后，若此时显示日期时，月增加，若此时显示时间时，分增加，若此时显示闹钟时，分增加。

  按下按键5后，若此时显示日期时，日增加，若此时显示时间时，秒增加，若此时显示闹钟时，秒增加。

六、优化及讨论

  利用中断来触发每秒的时间更新、按键扫描，可以提高系统的响应速度，避免轮询式扫描，节省处理器资源。允许八位7段数码管显示日期、时间，通过七段LED的快速刷新功能，实现多位数的切换显示。
  可以通过添加蓝牙或Wi-Fi模块，从而实现与其他设备的通信，允许远程无线配置时间和功能。或者采用LCD168替代7段数码管，创建更直观的显示操作界面，允许通过按键设置时间、日期和闹钟，以及切换不同的显示模式。
