本文详细描述了一项《微机原理及应用》课程中的设计项目，使用AT89C51单片机实现LED灯控制、键盘输入响应和电子钟功能。通过硬件设计、软件编程和Proteus仿真，探讨了不同控制方式如按键、延时函数和定时器对LED控制的优缺点。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

课程设计题目：沟通对话的单片机---单片机人机界面及电子钟

所修课程名称：《微机原理及应用》(1)

徐晓峰

2024.1.2

一、设计目的

(1) 软件安装，Proteus和Keil4
(2) 软件使用熟悉
(3) 建立一个单片机最小系统及基本电路，掌握I/O口使用、软件延时、定时/计数器基本应用等模块功能实现

二、设计任务

项目内容：
在单片机最小系统的基础上，配置I/O口基本输入输出接口，包括但不局限于LED、键盘、蜂鸣器等，实现以下功能：
1) 通过键盘控制LED的亮灭，或其他输出器件的开关
2) 采用软件延时控制LED或其他输出器件的开关，延时时间可调节
3) 采用定时器和中断控制LED或其他输出器件的开关，延时时间可调节

三、设计内容

选择AT89C51单片机模型创建工程，并添加元件组成8051单片机最小系统，包括LED、键盘（矩阵键盘）、8051单片机等。

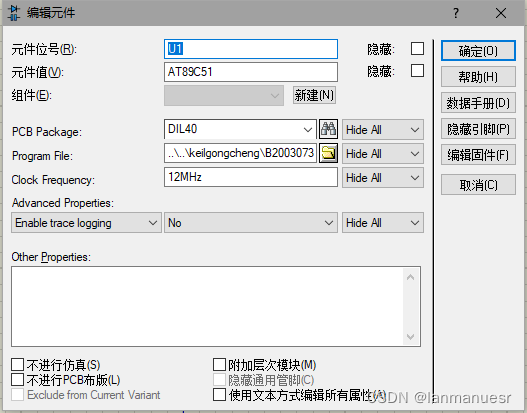

通过keil软件使用c语言编写8051程序。在Proteus中，配置仿真选项,选择关联的.h程序文件,设置仿真时钟频率。

开始运行仿真，观察LED的状态随键盘输入的变化而改变。在仿真中，调试程序，确保LED的控制和键盘输入响应按预期工作。如果出现问题，根据仿真结果及时进行修改和优化。
本次设计总体采用软件控制硬件的方式，用Keil软件编写相应C语言程序用于驱动和控制芯片的工作，同时应用Proteus仿真软件搭建仿真电路完成整体电路仿真。
电路总体以AT89C51单片机为核心，由电源电路进行驱动，键盘电路进行控制，当按下键盘控制，单片机根据P1.0口的按键控制P2.0口的LED灯亮灭，按下复位键后恢复初始状态。

3.1 硬件设计与仿真

使用八级联七段数码管，分别连接到到89C51单片机的P0口和P2口输出引脚上，共需要需要16个引脚来控制八级联7段数码管显示。
设计键盘矩阵，连接4x4的键盘矩阵到89C51单片机的P1口输入引脚上，4行和4列需要8个引脚，其中4个用于输入行和4个用于输出列。并设计一个蜂鸣器以实现闹钟接口。
主要实现的功能有，日期显示，时间显示，日期，时间切换，修改日期及时间，12小时/24小时切换，闹钟功能，闹钟关闭/打开。
所用的电子元器件有单片机89C51，八级联LED数码管（共阳极），上拉电阻，按键若干。因为需要实现闹钟，加入蜂鸣器，按键连接到P1.0-P1.6，P1.7连接蜂鸣器，P0,P2口控制显示器显示日期，时间等。

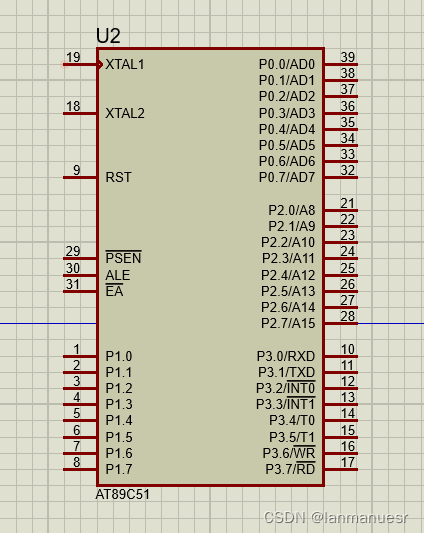

图 1 总体电路

3.2 局部电路

3.2.1晶振电路

晶振电路主要用于产生12M 的晶振，给单片机提供工作信号脉冲。如图所示，将两个电容C1、C2串联在AT89C51的18和19端口即XTAL1和XTAL2两个端口，再并联一个晶振器（如图中Y1），最后整体接地，构成晶振电路。

图 2 晶振电路

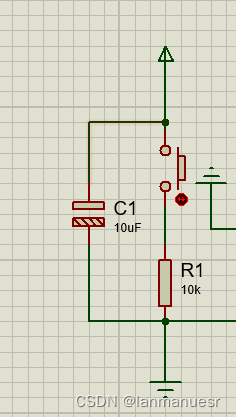

3.2.2 复位电路

将如图所示电路接入AT89C51的9号端口RST端口，用于总电路的复位。

在这里插入图片描述

图 3 复位电路

3.2.3按键电路

使用独立式键盘的按键，当按下按键时，产生一个低电平，信号经过单片机处理，然后传递给P2.0口一个高电平，从而点亮LED灯

图 4 按键电路

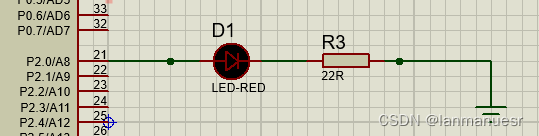

3.2.4 LED灯电路

         <div align=center>图 5 显示电路

四、软件设计、说明与仿真

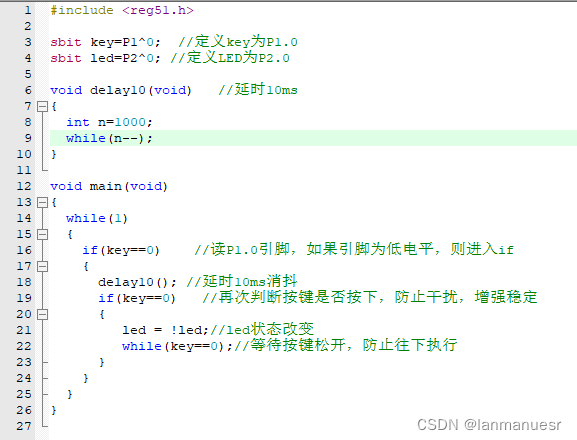

通过89C51单片机循环读取按键此时的电平高低，从而判断是否在P2.0口输出高电平，这样就实现了通过键盘控制LED的亮灭。代码如下图
在这里插入图片描述

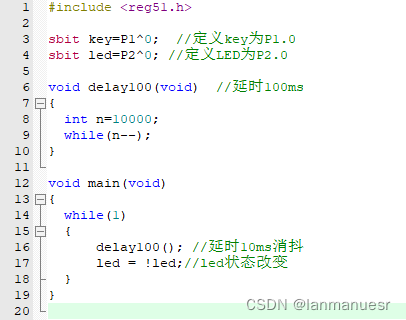

通过在keil软件中调整延时函数delay的计数值多少，即可延时控制LED的亮灭。代码如下图所示。

在这里插入图片描述

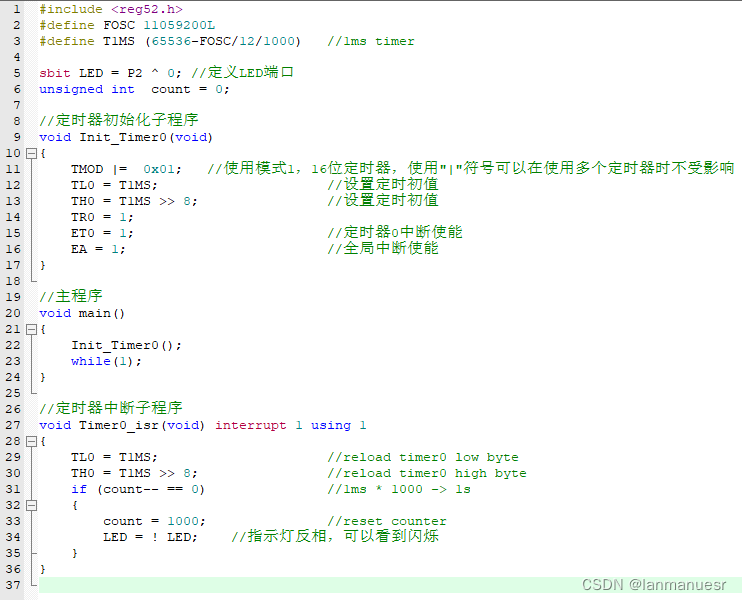

通过单片机的定时器进行定时中断，在中断服务程序中将单片机上完结单片机IO口来回置高电平或者是低电平的，从而让LED亮或灭。代码如下图所示。

在这里插入图片描述

五、联合仿真结果及分析

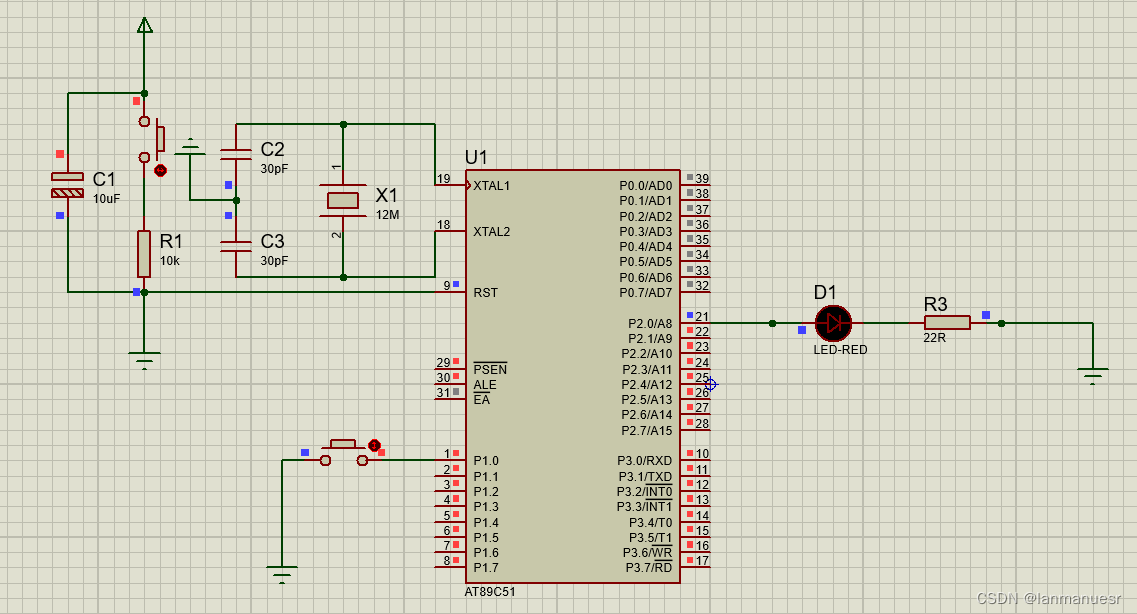

键盘控制的系统运行图如下所示：
在这里插入图片描述

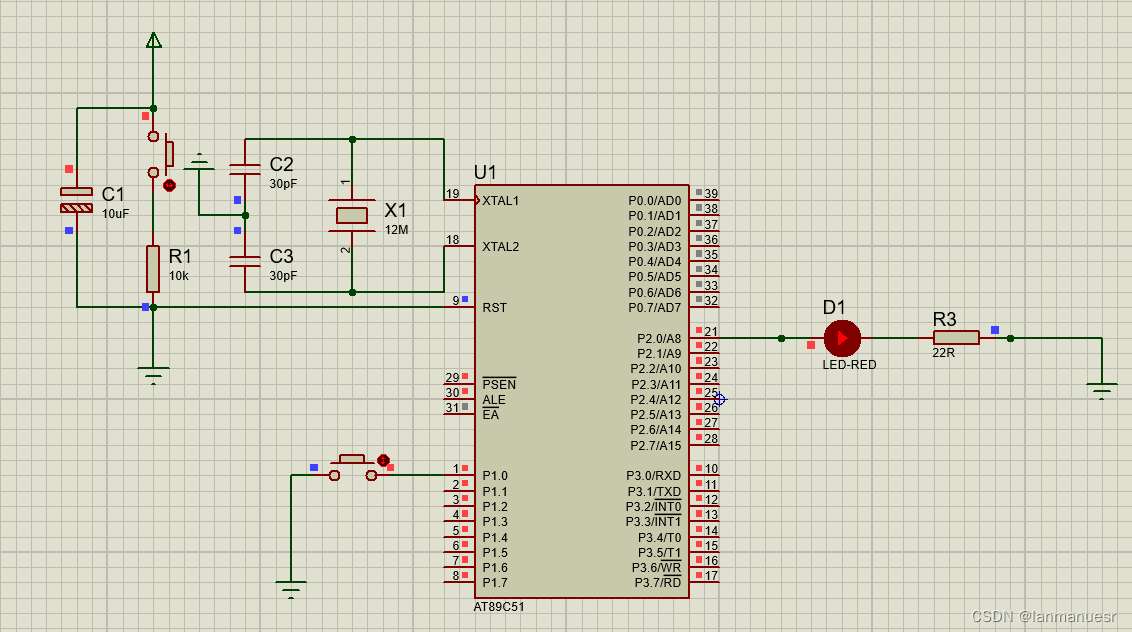

当按下键盘后，LED灯亮，如图
在这里插入图片描述

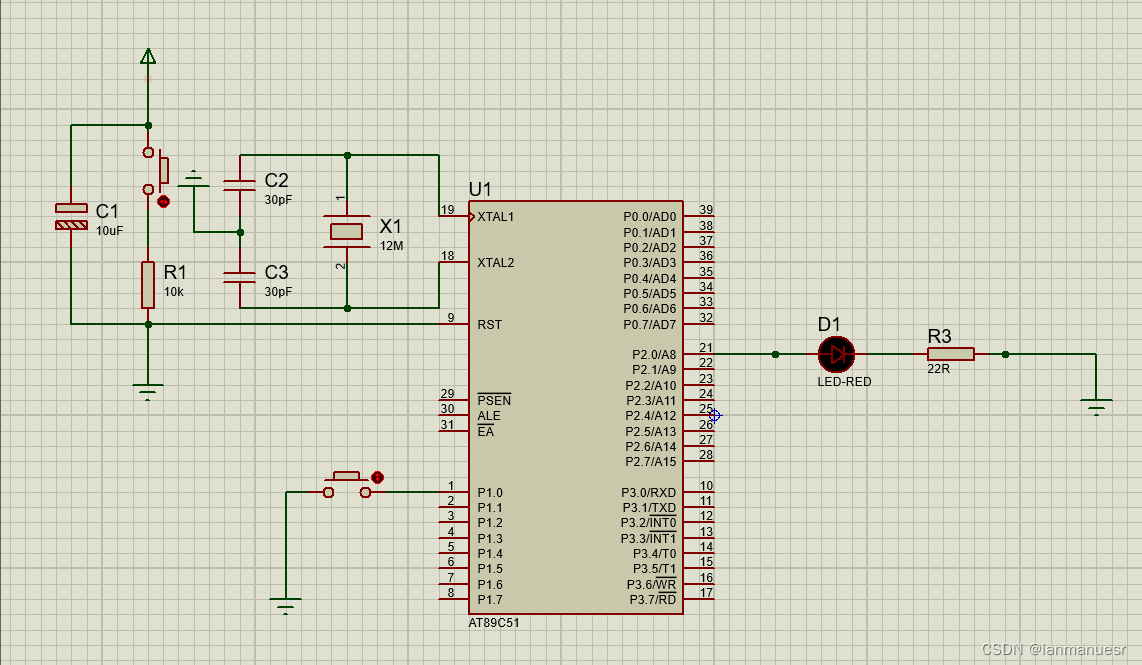

软件延时控制LED时，只需要调节延时函数的计数值即可

在这里插入图片描述

通过单片机的定时器进行定时中断时，根据定时器设置时长，单片机自动改变电平

在这里插入图片描述

六、优化及讨论

使用89C51单片机通过按键控制LED，用延时函数控制LED，用定时器控制LED这三种方式各有优缺点：
通过按键控制LED的优点是相对简单，适用于简单的应用，不需要精确的时间控制，不要额外的硬件。缺点是响应时间受限于主循环的速度，不适合需要高精度定时控制的应用，不便于实现复杂的时间控制逻辑，如多个LED的不同闪烁频率。
通过延时函数控制LED的优点是相对简单，具有一定的时间控制能力，适用于需要基本的时间控制的应用。缺点是延时函数会占用CPU资源，降低系统的响应速度，不适用于需要较长、稳定和高精度的延时的应用。
通过定时器控制LED的优点是精确的时间控制，不受CPU负载的影响，允许多任务并行执行，提高系统的响应速度，可以轻松实现复杂的时间控制逻辑。
缺点是配置和编程相对复杂，需要理解定时器的工作原理，需要了解硬件的特性，如时钟频率和定时器寄存器的操作。
总之，使用89C51单片机通过按键控制LED简单易懂但响应时间有限，延时函数控制LED具备一定时间控制能力但会占用CPU资源，定时器控制LED提供精确时间控制，允许多任务并行执行，适用于高精度、长时间延时和复杂时间控制的应用，但需要更复杂的配置和编程。所以选择LED控制方式应根据应用需求和硬件特性进行权衡。
