集创赛备赛：Robei八角板7020简介

       今年集创赛准备参加Robei杯，和队友凑钱买了Robei的zynq7020八角板（好小一块就近2000，学生党落泪~）看了官网的资料，感觉不是很详细，于是准备查阅资料自己列一张，方便比赛的时候查阅。磨刀不误砍柴工 (≧∇≦)/

目录

官方介绍

引脚资源总结罗列

---

官方介绍

       若贝八角板是一款FPGA开发板，可以用于系统设计与教育教学、竞赛、IC验证、系统控制、挖矿、云计算等用途，板子整体呈现正八角形，尺寸非常小，68x68mm，手掌心大小。虽然板子很小，但是功能齐全，非常适合FPGA开发者使用与携带，达到FPGA随身走，随时开发的目的，为硬件工程师量身定做的便携式开发环境。详细参数为：

1. Xilinx Zynq-7020 FPGA芯片（内置Cortex-A9双核CPU）

2. 两片 DDR3 存储器

3. FTDI USB转JTAG 芯片

4. TF 卡座(PS端使用)

5. HDMI接口

6. 双 W25Q128 Flash, 一个PS端，一个PL端

7. NRF2401 WIFI 模块

8. 8个LED

9. 两个Type C USB 接口，可以直接用手机充电器连接电脑，非常方便

10. 4个 20 Pins 通孔直插排座，引脚间距为2mm，具备防反插设计

11. 两个按键

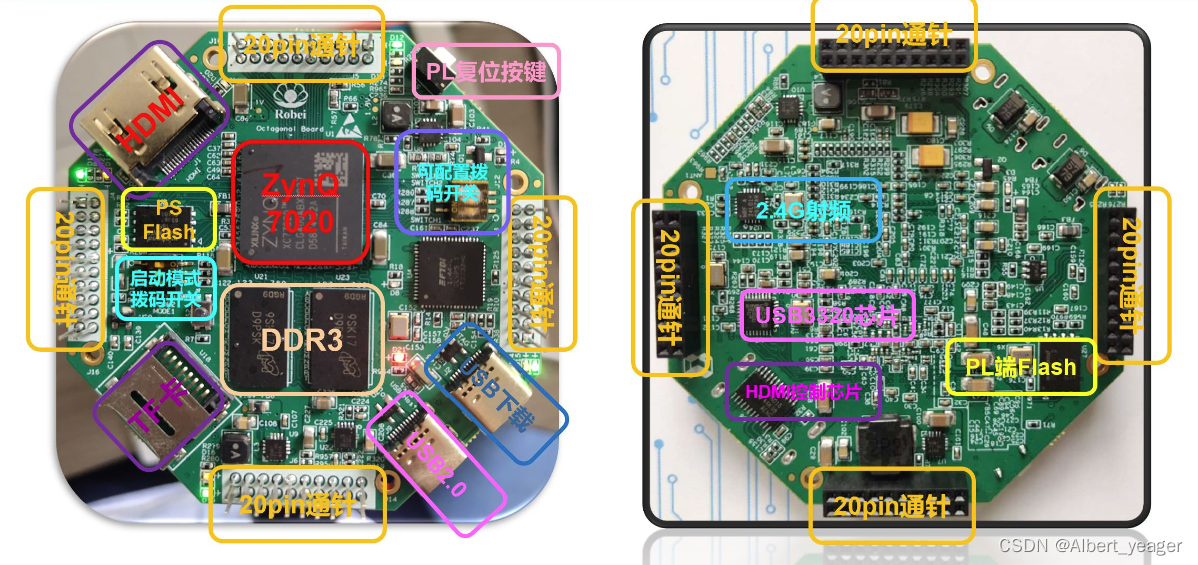

到手实物图

引脚资源总结罗列

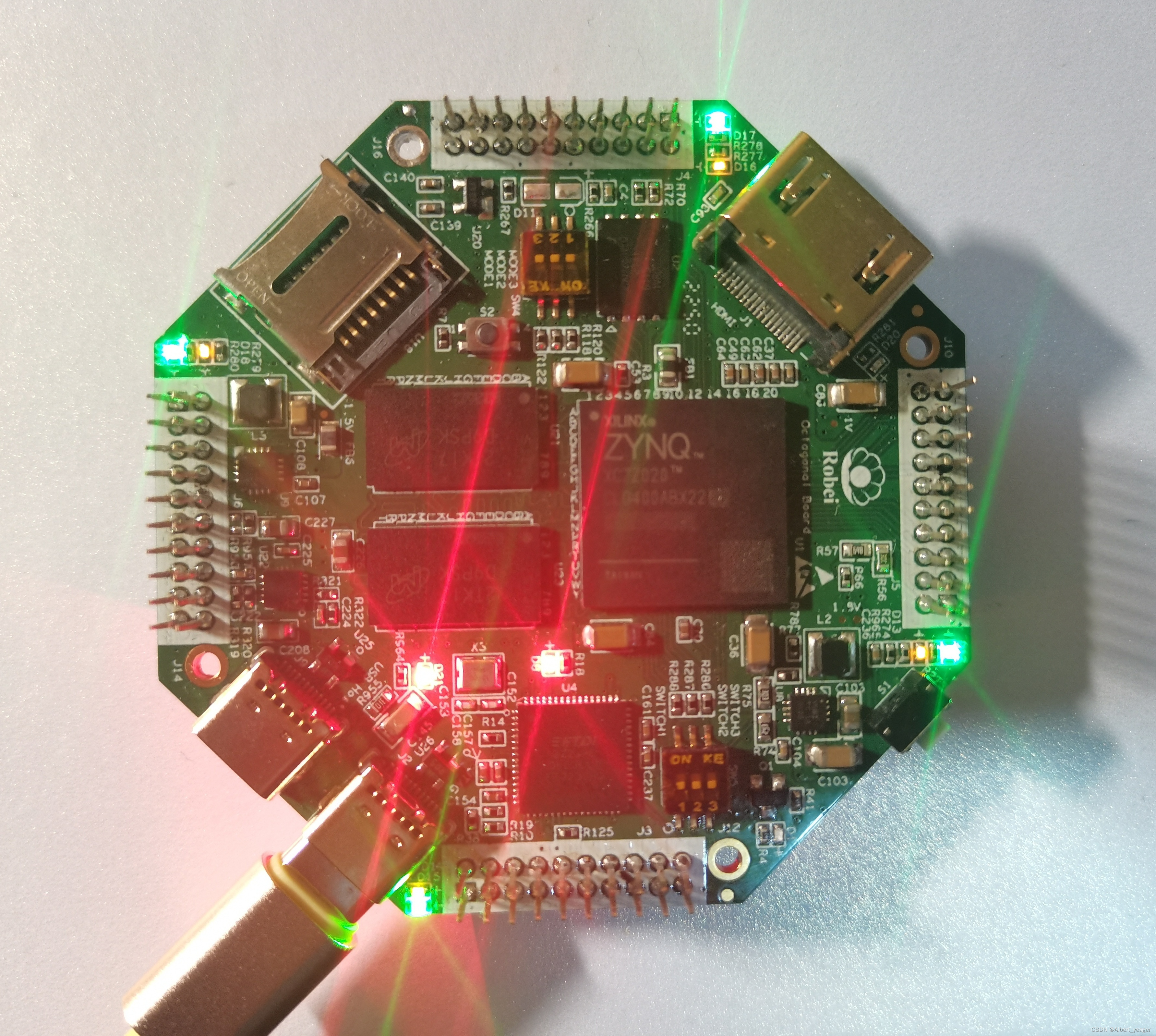

       首先将开发板放正（如下图）ZYNQ正对自己

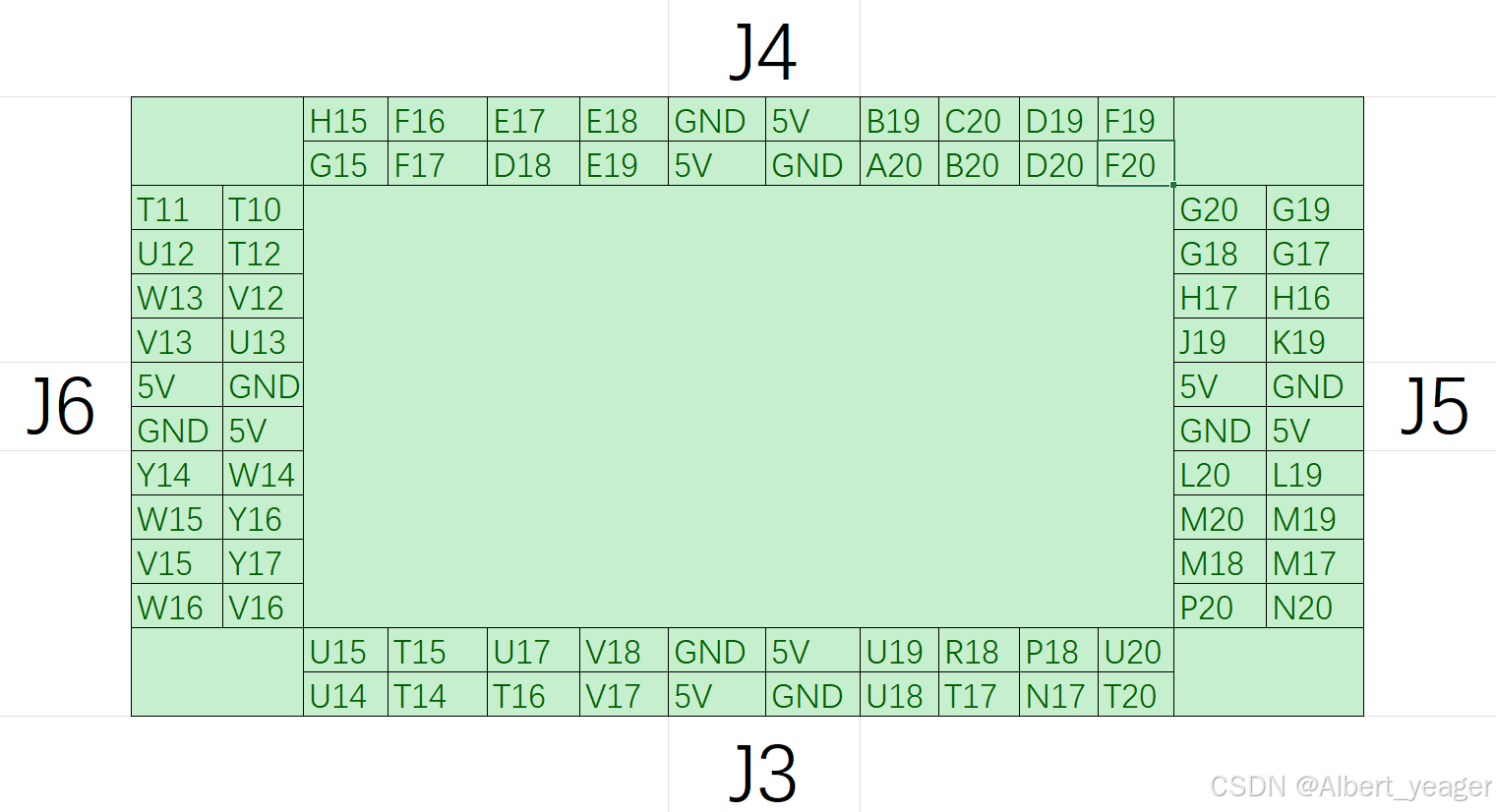

       J3~J6，共4*20个引脚，管脚很多但没有丝印，所以用引脚的时候只能自己对照引脚表。我列了一张对应表如下：



        建议抄到EXCEL表格中，这样开发的时候可以直接查找。

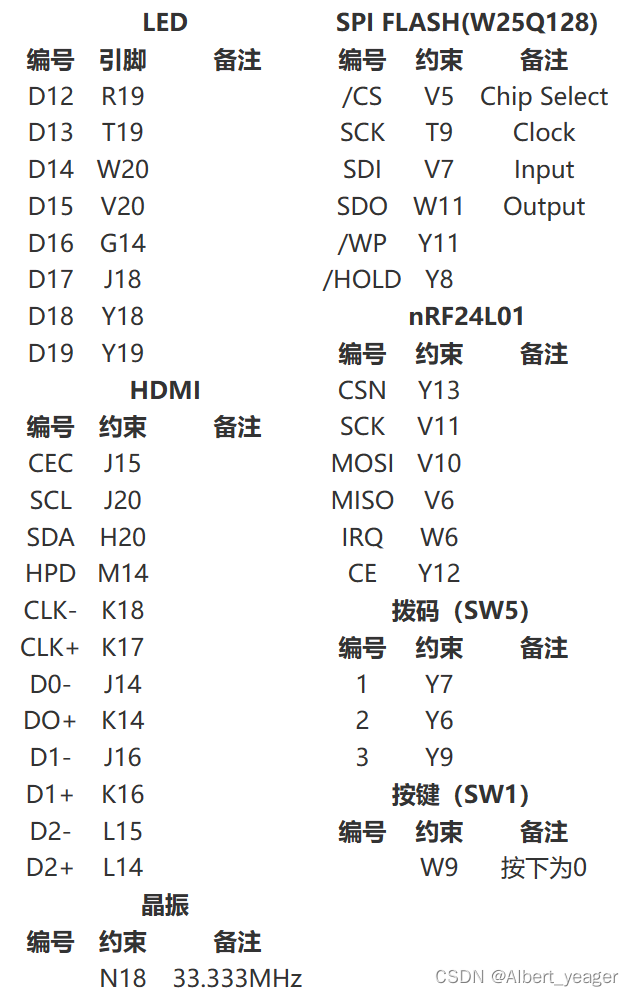

        板载外设引脚如下图所示：

        官方Robei八角板约束文件和模块例程可以从下方链接下载：

 链接：https://pan.baidu.com/s/1QwTa6TNQNbwnBxeU8kyGSA
 提取码：e4f3
 --来自百度网盘超级会员V3的分享

祝大家取得好成绩！

求学路上，你我共勉(๑•̀ㅂ•́)و✧
